如何检修交流电动机控制电路运行后过热的情况？
【摘要】：交流电动机控制电路运行一段时间后，可能会出现控制电路中的电动机外壳温度过高的现象。由于交流电动机控制电路中的电动机经常出现这种现象，所以应对控制电路中的电流量大小以及电动机进行检查，查找故障原因。图8-22 检测电动机的工作电流控制电路中的电流量正常，此时怀疑交流电动机内部出现部件摩擦，老化现象，致使电动机温度过高。将电动机拆开后，应仔细对电动机的轴承等部位进行检查。
交流电动机控制电路运行一段时间后，可能会出现控制电路中的电动机外壳温度过高的现象。由于交流电动机控制电路中的电动机经常出现这种现象，所以应对控制电路中的电流量大小以及电动机进行检查，查找故障原因。
1.检测电动机的工作电流
闭合电源开关后，起动电动机，使用钳形表检测电动机单根相线的电流量，如图8-22所示，经检测发现电流量为3.4A，与电动机铭牌上的额定电流标识相同，说明控制电路中的电流量正常。

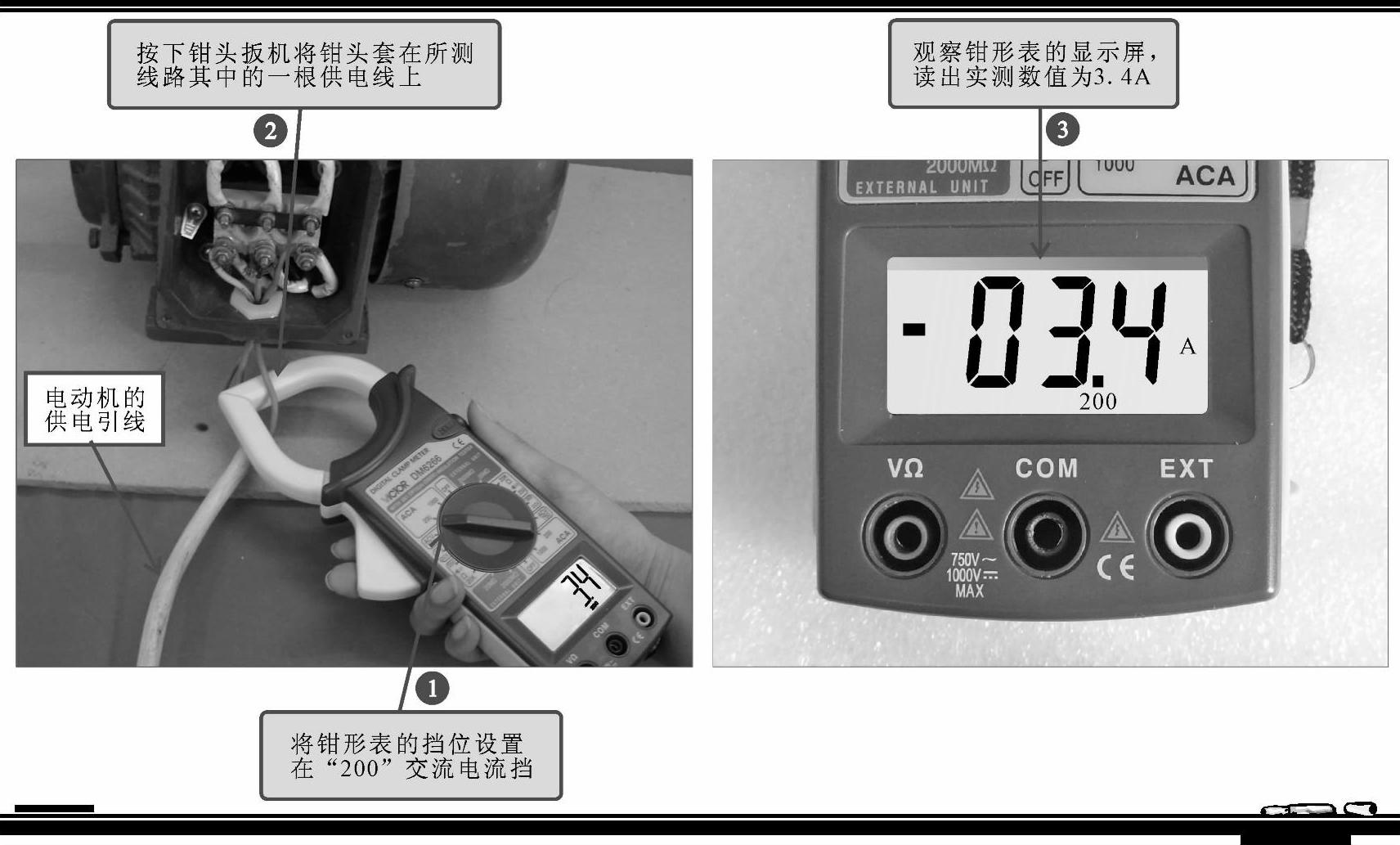

图8-22 检测电动机的工作电流
控制电路中的电流量正常，此时怀疑交流电动机内部出现部件摩擦，老化现象，致使电动机温度过高。将电动机拆开后，应仔细对电动机的轴承等部位进行检查。
2.检查轴承与端盖的连接处
首先对轴承与端盖的连接部位进行检查，查看轴承与端盖之间的距离是否过紧，如图8-23所示，经检查轴承与端盖的松紧度适中，无须进行调整。

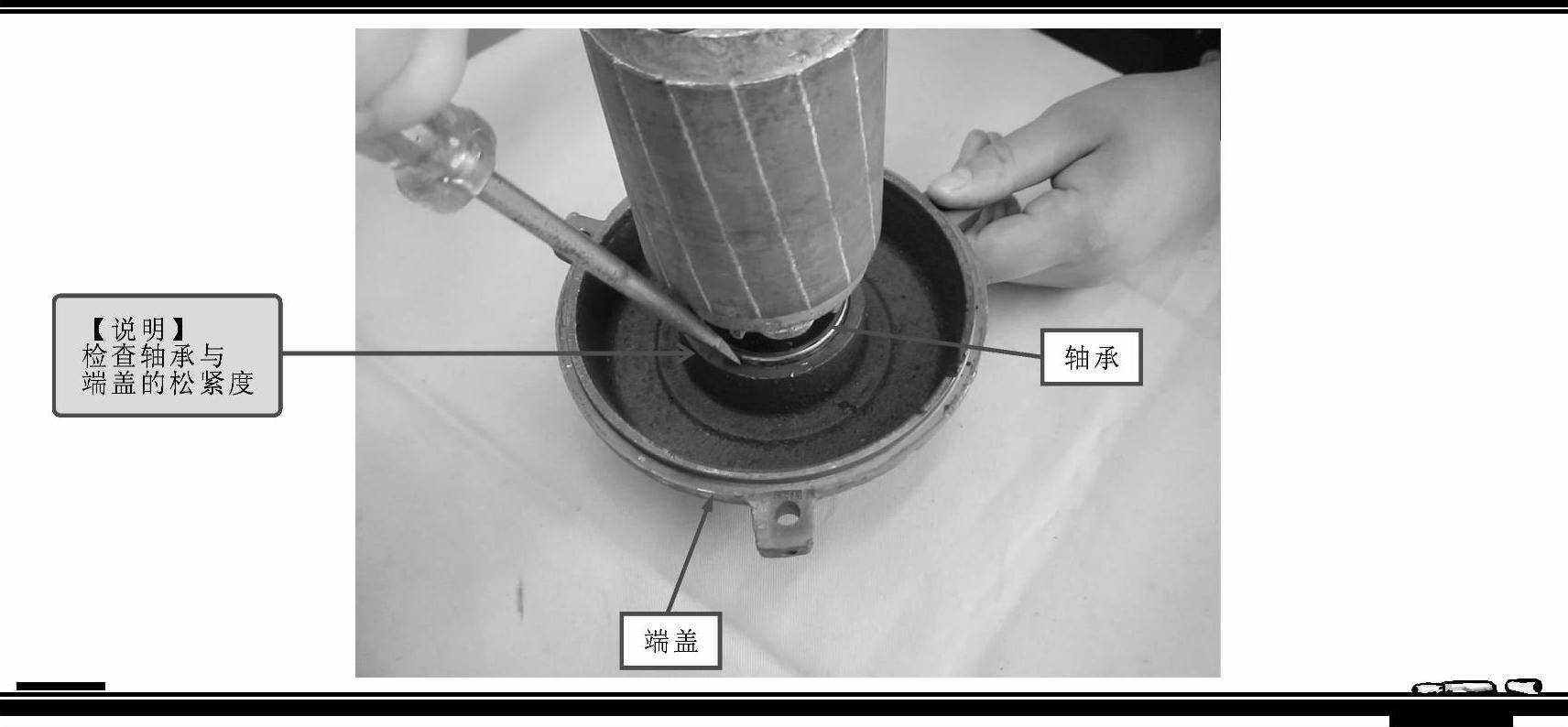

图8-23 检查轴承与端盖的连接处
3.检查轴承与转轴的连接处
继续检查轴承与转轴的连接部位，如图8-24所示。经检查，轴承与转轴的连接部位没有明显的磨损痕迹，说明轴承与转轴的连接部位松紧度适合。

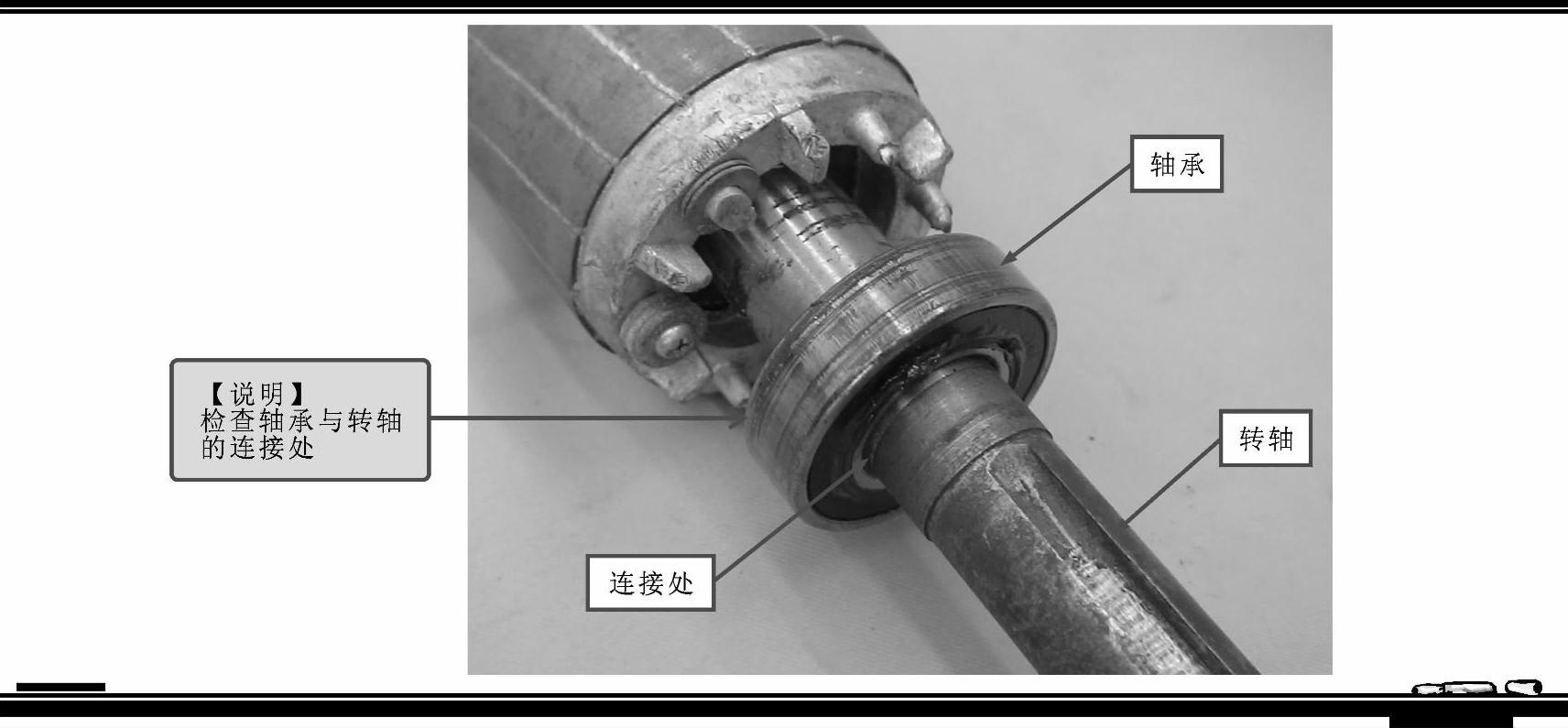

图8-24 检查轴承与转轴的连接处
4.检查轴承并检修
将轴承从电动机上拆下，检测轴承内的滚珠是否磨损，如图8-25所示。经检查，轴承内的钢珠有明显的磨损痕迹，并且润滑脂已经干涸。使用新的钢珠进行代换后，在轴承内涂抹润滑脂，润滑脂涂抹应适量，最好不超过轴承内容积的70%。

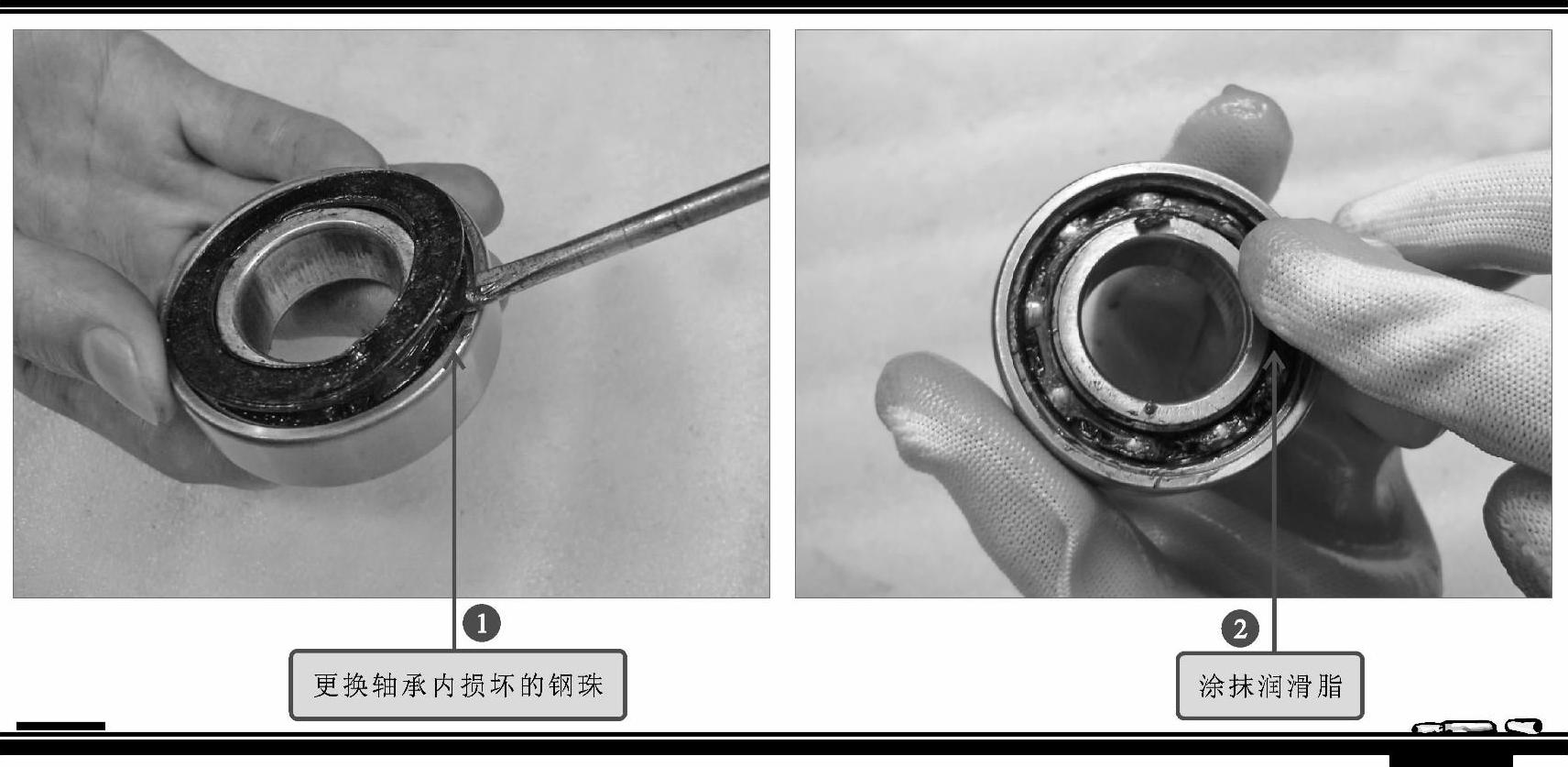

图8-25 检查轴承并检修
【资料】
若传动带过紧或联轴器安装不当时，也会引起轴承过发热。需要调整传动带的松紧度，并校正联轴器等传动装置。若是因为电动机转轴的弯曲引起的轴承过热，可针对转轴进行校正或更换转子。轴承内有杂物时，使轴承转动不灵活，也会造成发热，可进行清洗，并更换润滑油。轴承间隙不均匀，过大或过小，都会造成轴承不正常转动，可更换新轴承，以排除故障。
