接通交流电动机控制电路的电源开关后,按下点动按钮开关,发现电动机不动作,经检查,该电动机控制电路的供电电源正常,电路内接线牢固,无松动现象,说明电路内部或电动机有故障。
图8-15所示为三相交流电动机的点动控制电路。该电路主要是由总断路器QF、熔断器FU1~FU3、点动按钮开关SB、交流接触器KM、三相交流电动机等构成。正常情况下,该电动机控制电路在按下按钮开关时电动机便转动,松开按钮开关时电动机便停止转动。
1.检测电动机的供电电压
接通开关后,按下点动按钮,同时使用万用表检测电动机接线柱是否有电压,任意两接线柱之间的电压为380V,如图8-16所示。经过检测发现电动机没有供电电压,说明控制电路中有器件发生了断路。

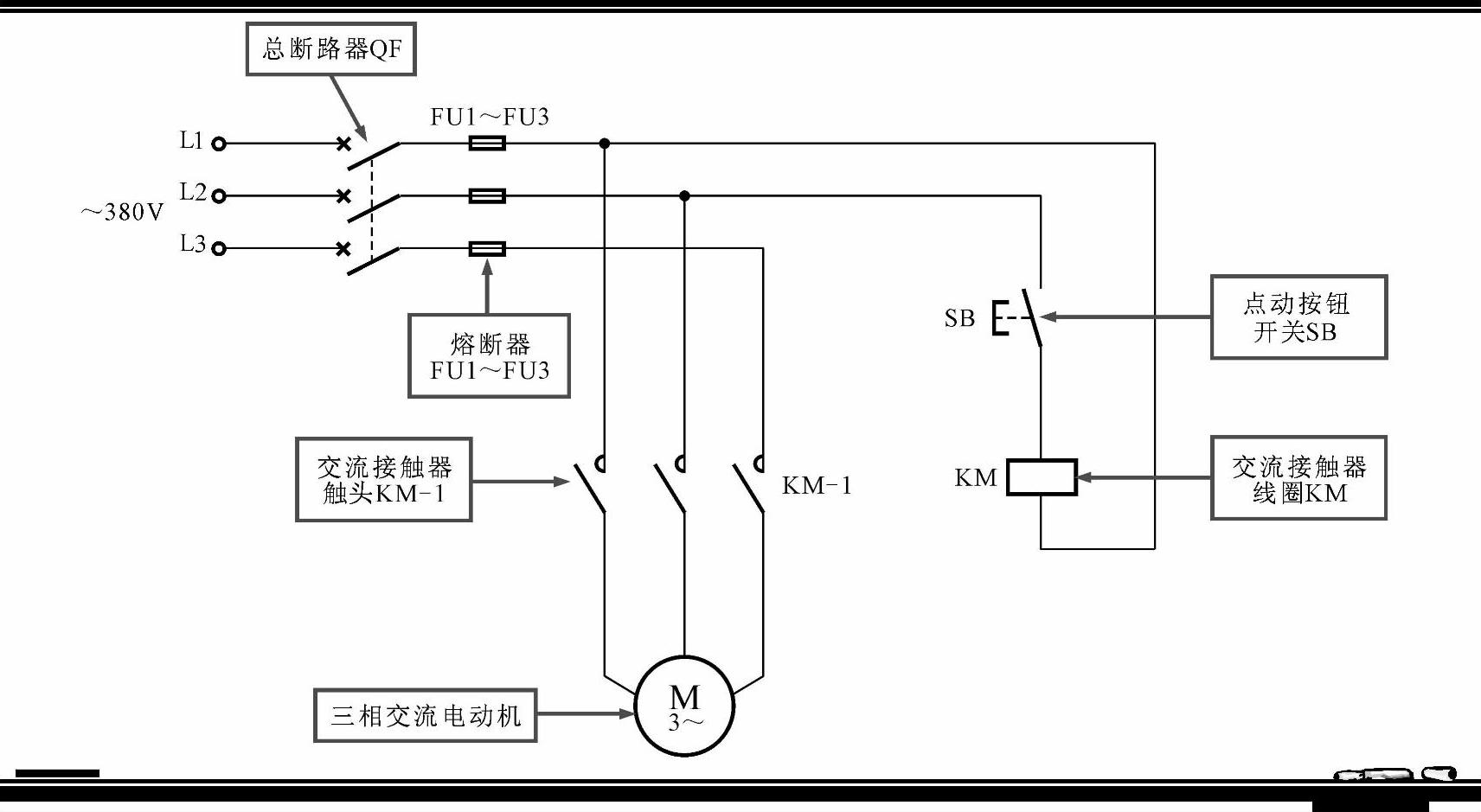

图8-15 三相交流电动机的点动控制电路

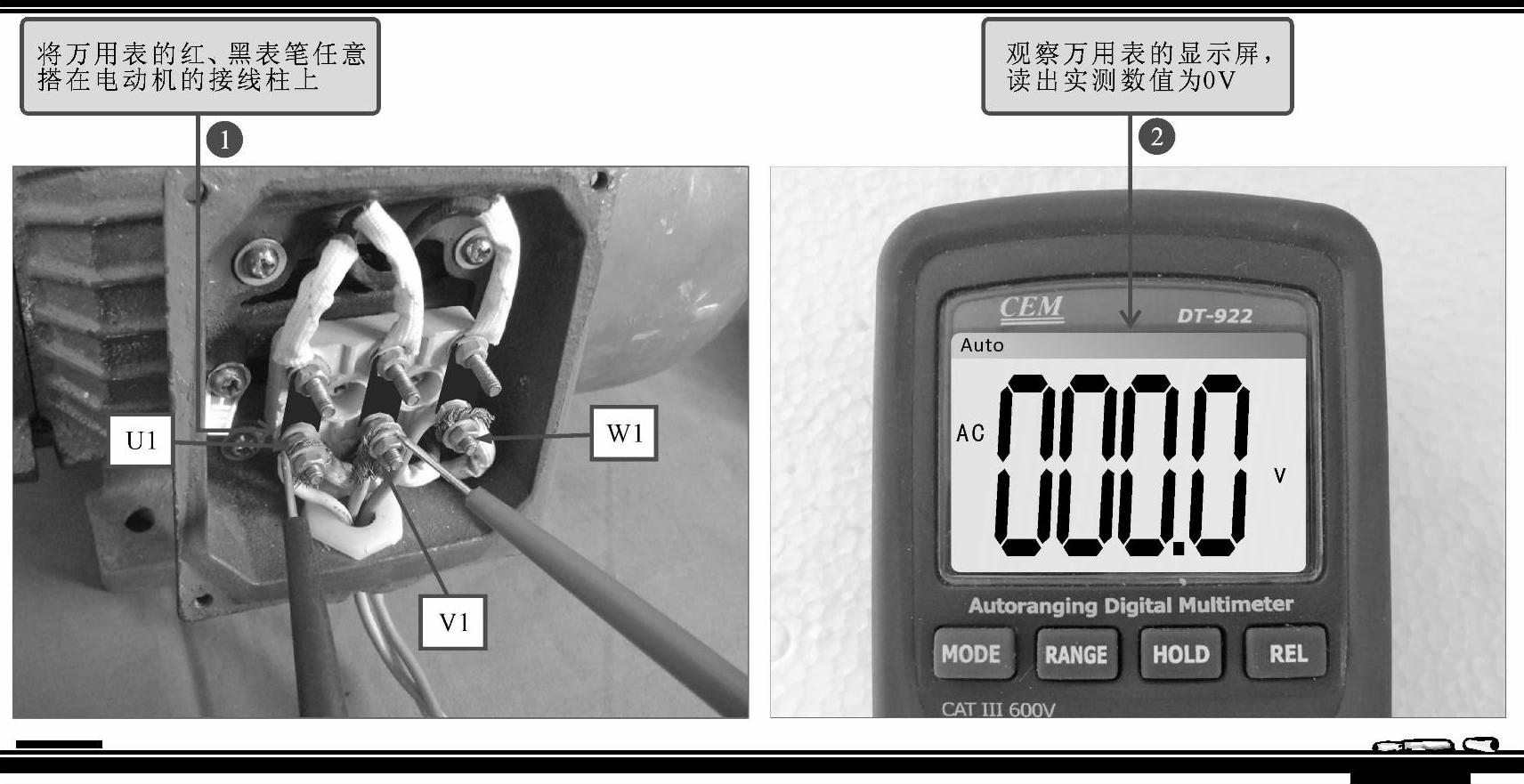

图8-16 检测电动机的供电电压
2.检测总断路器
在工作状态,用万用表检测断路器的输出电压,即可判别断路器是否有故障。正常情况下,任意两相之间应有380V的交流电压,否则就是有故障,如图8-17所示。经检测,该断路器正常,无故障。
3.检测熔断器
断路器正常,接下来应检测熔断器,熔断器在电路中主要起保护作用,当电流量超过其额定值时,熔断器将会融断,使电路断开,起到保护电路的作用。当其损坏时,会使电动机无法起动。如图8-18所示,经检测熔断器的输入端有电压,输出端也有电压,说明熔断器良好。

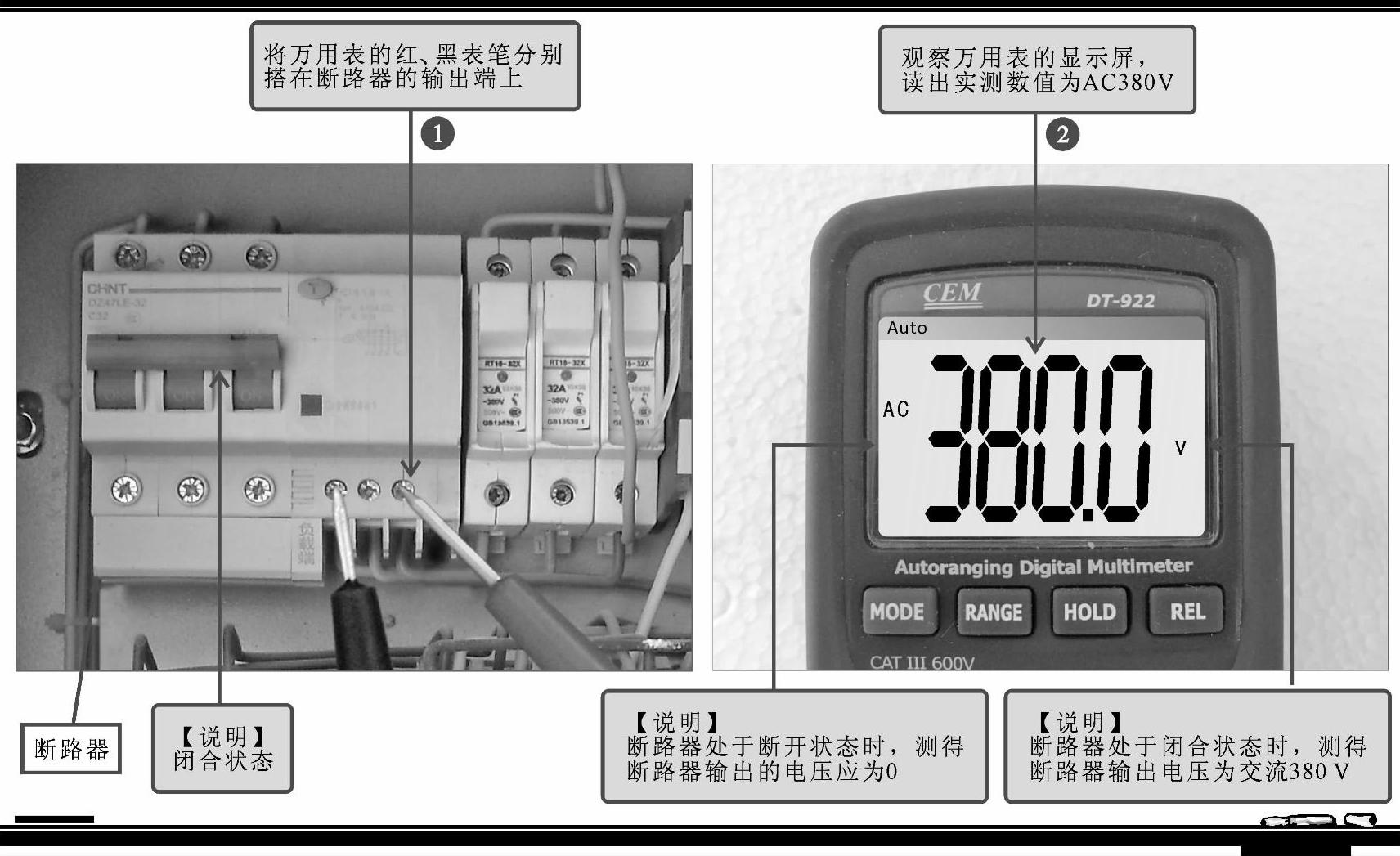

图8-17 检测断路器
图8-18 检测熔断器
4.检测点动开关
接下来从电路中拆下点动按钮开关进行检测:将万用表的表笔搭在按钮开关的两个接线柱上,用手按压开关,如图8-19所示,可测得电阻值为零,说明点动开关正常。

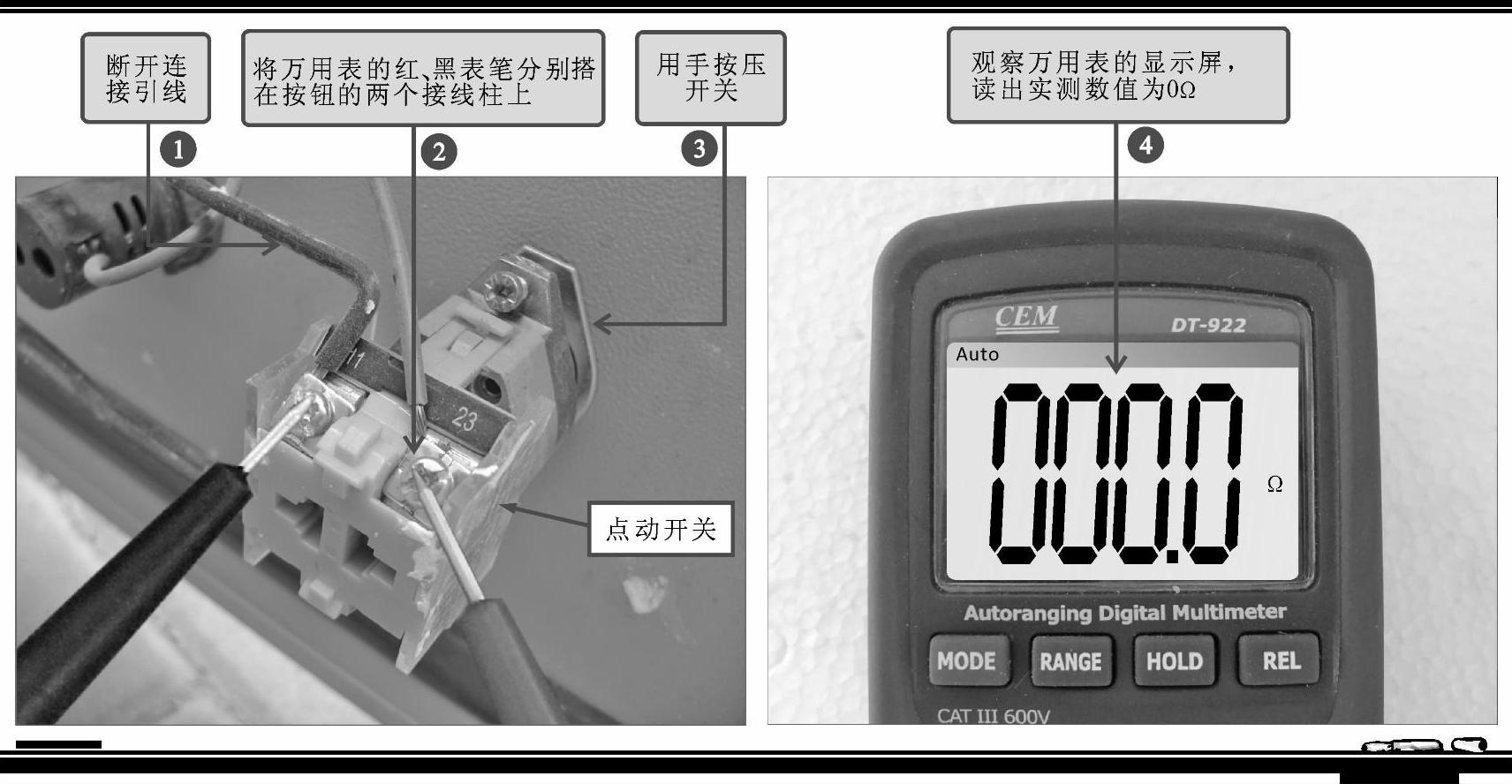

图8-19 检测点动开关
5.检测交流接触器
在电路中多使用测电压的方法检测交流接触器,用万用表分别检测交流接触器的线圈端和触点端,图8-20所示为交流接触器线圈的检测,经检测交流接触器线圈两端有电压。
若线圈有控制电压,则接触器的输出端会有输出电压;若线圈无控制电压,则输出端也无输出电压。只有在取出接触器进行单独检测的情况下,才能使用检测电阻的方法来检测交流接触器。

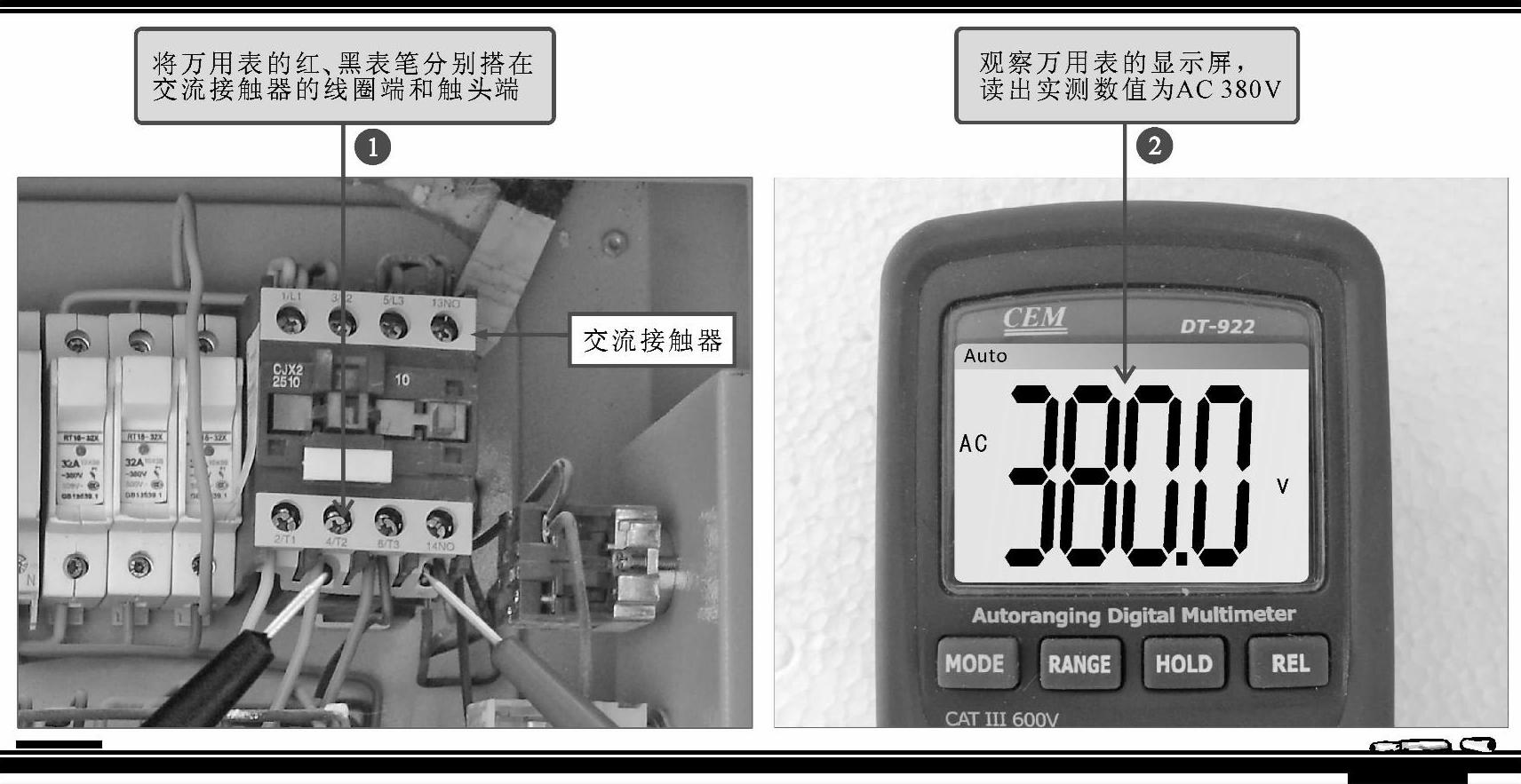

图8-20 交流接触器线圈的检测
如线圈两端有电压,接下来需要对接触器的触头进行检测,如图8-21所示。接触器的触头无输出电压,说明接触器已损坏,需使用相同规格参数的接触器对其进行替换;然后接通电源,电动机即可正常起动运行,故障排除。
图8-21 交流接触器触头的检测
