直流电动机控制电路主要由直流电动机、控制电路和保护电路等部分构成。图8-8所示为典型直流电动机控制电路图。从图中可以看出,直流电动机控制电路与交流电动机控制电路所使用的电气部件基本相同,只是数量、规格和接线方式等有所区别。
图8-9所示为典型直流电动机控制电路的主要部件及实物连接关系。

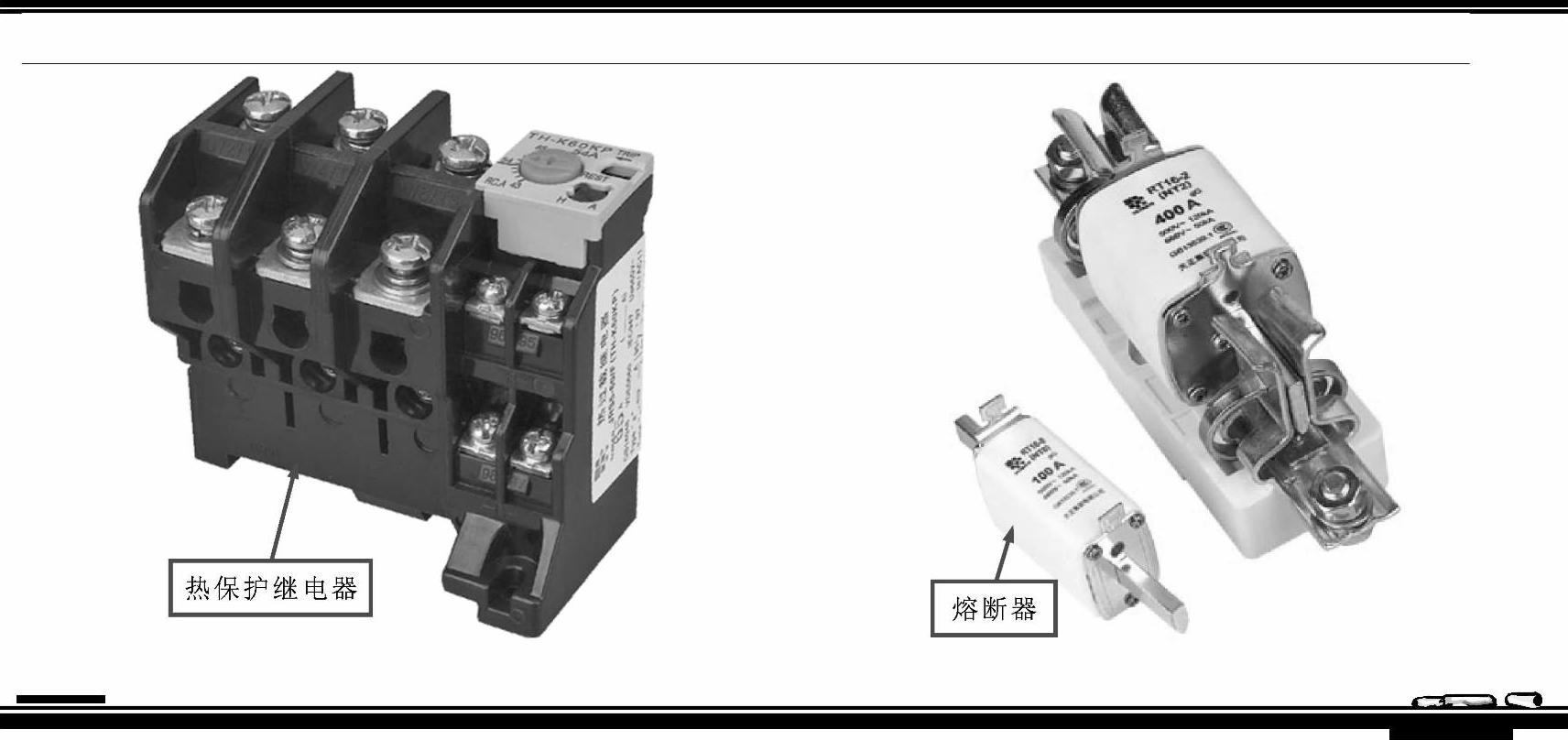

图8-7 常见的保护器件
图8-8 典型直流电动机控制电路图

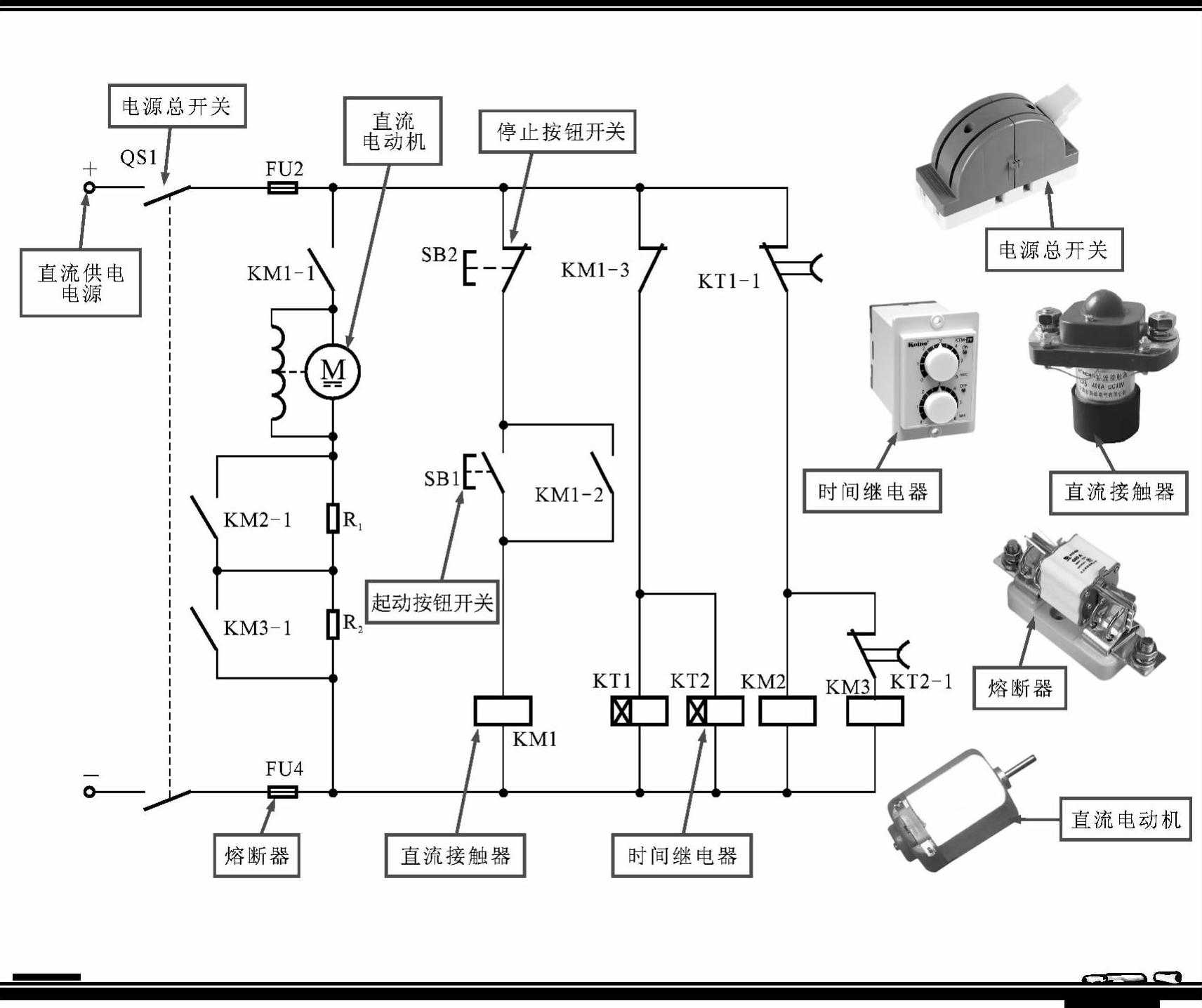

图8-9 典型直流电动机控制电路的主要部件及实物连接关系
【资料】
直流电动机的主磁场一般由电磁线圈产生,称为励磁方式。直流电动机的励磁方式主要有两种:他励式和自励式。他励式中励磁绕组和电枢绕组由两个不同的直流电源供电。自励式的励磁绕组和电枢绕组由同一个直流电源供电。在自励式直流电动机中,按励磁绕组和电枢绕组连接方式不同,还可分为并励式、串励式和复励式。图8-10所示为直流电动机的励磁方式。

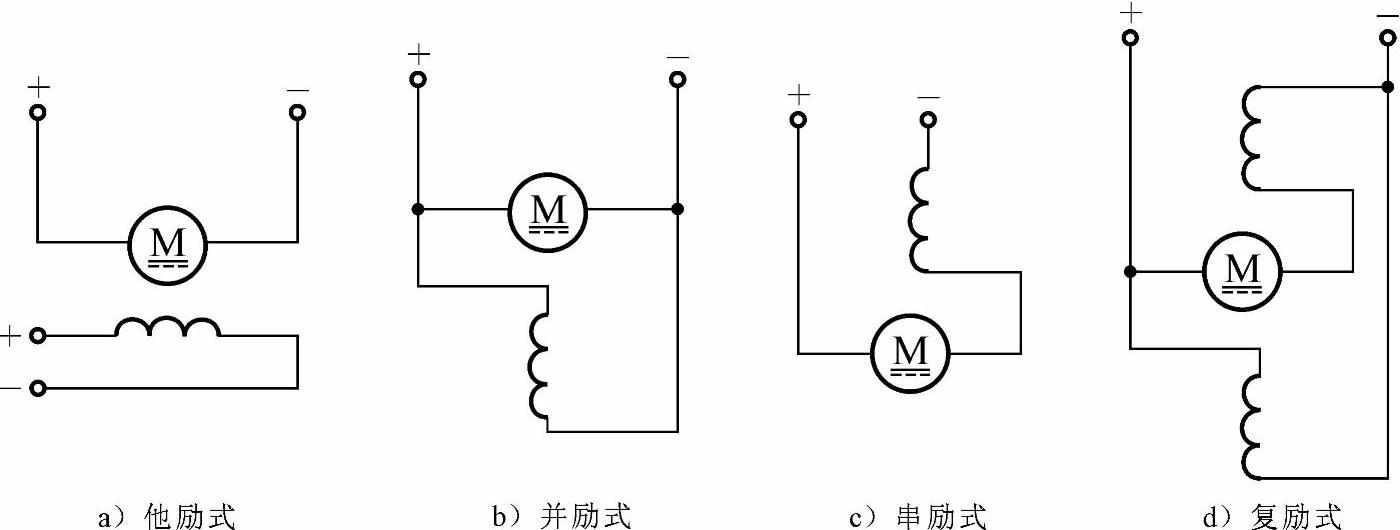

图8-10 直流电动机的励磁方式
(1)直流电动机
直流电动机由直流电源供给电能,具有良好的起动性能,能在较宽的范围内进行平滑的无级调速,适用于频繁起动或停止的工作环境中。直流电动机按照其定子磁场的不同,一般可以分为永磁式电动机和电磁式电动机。还可以根据其结构形式不同分为直流有刷电动机和直流无刷电动机两大类。图8-11所示为直流电动机的实物外形。

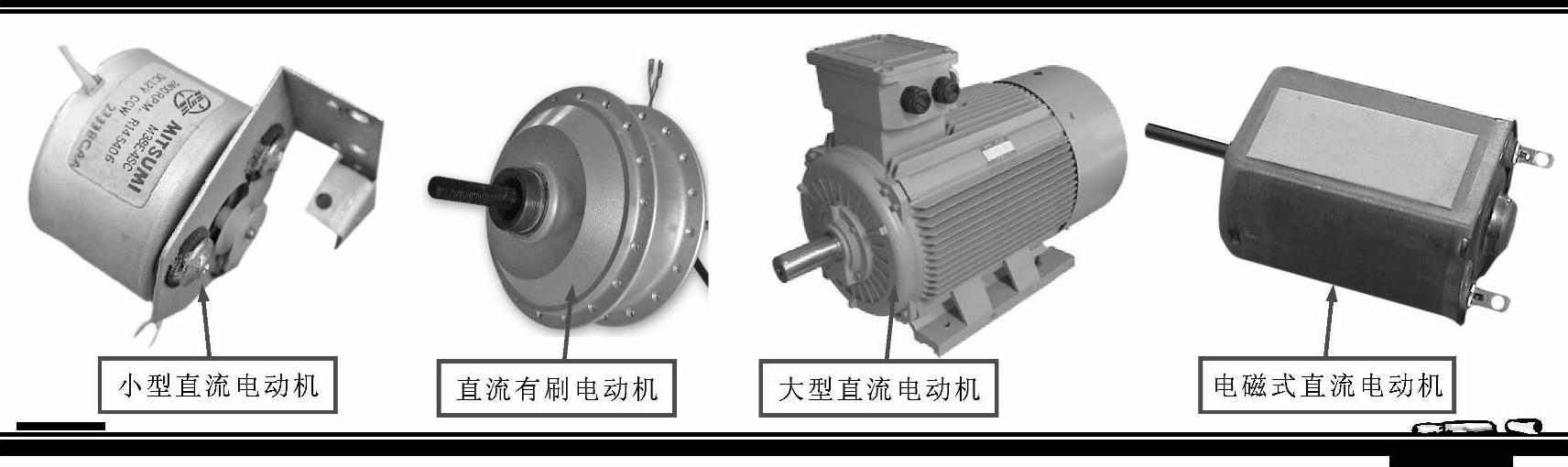

图8-11 直流电动机的实物外形
(2)控制器件
直流电动机控制电路中有许多控制器件与交流电动机控制电路中的器件基本相同,只有部分器件是直流电路中所使用的,例如,直流接触器。图8-12所示为常见的直流电动机控制电路中的控制器件。
图8-12 常见的直流电动机控制电路中的控制器件
