交流电动机控制电路的结构介绍

2023-06-22 理论教育版权反馈

【摘要】：图8-1所示为典型三相交流电动机控制电路图。图8-2 典型三相交流电动机控制电路的主要部件及实物连接关系提问从电动机控制电路的结构来看，单相交流和三相交流电动机的连接方式不相同，它们的供电相同吗？单相交流电动机的起动端常接有起动电容，为电动机提供起动转矩。其中，单相异步电动机和三相异步电动机是目前使用最广的交流电动机。图8-6 常见的控制器件保护器件在交流电动机控制电路中常见的保护器件有熔断器和热保护继电器。

图8-1 典型交流电动机控制电路图

交流电动机控制电路主要由交流电动机（单相或三相）、控制电路和保护电路构成。图8-1所示为典型三相交流电动机控制电路图。从图中可以看出，控制电路部分主要由电源总开关、熔断器、交流接触器、热保护继电器和起动／停止开关等部分构成，这些元器件都工作在交流380V条件下，属于低压电器。

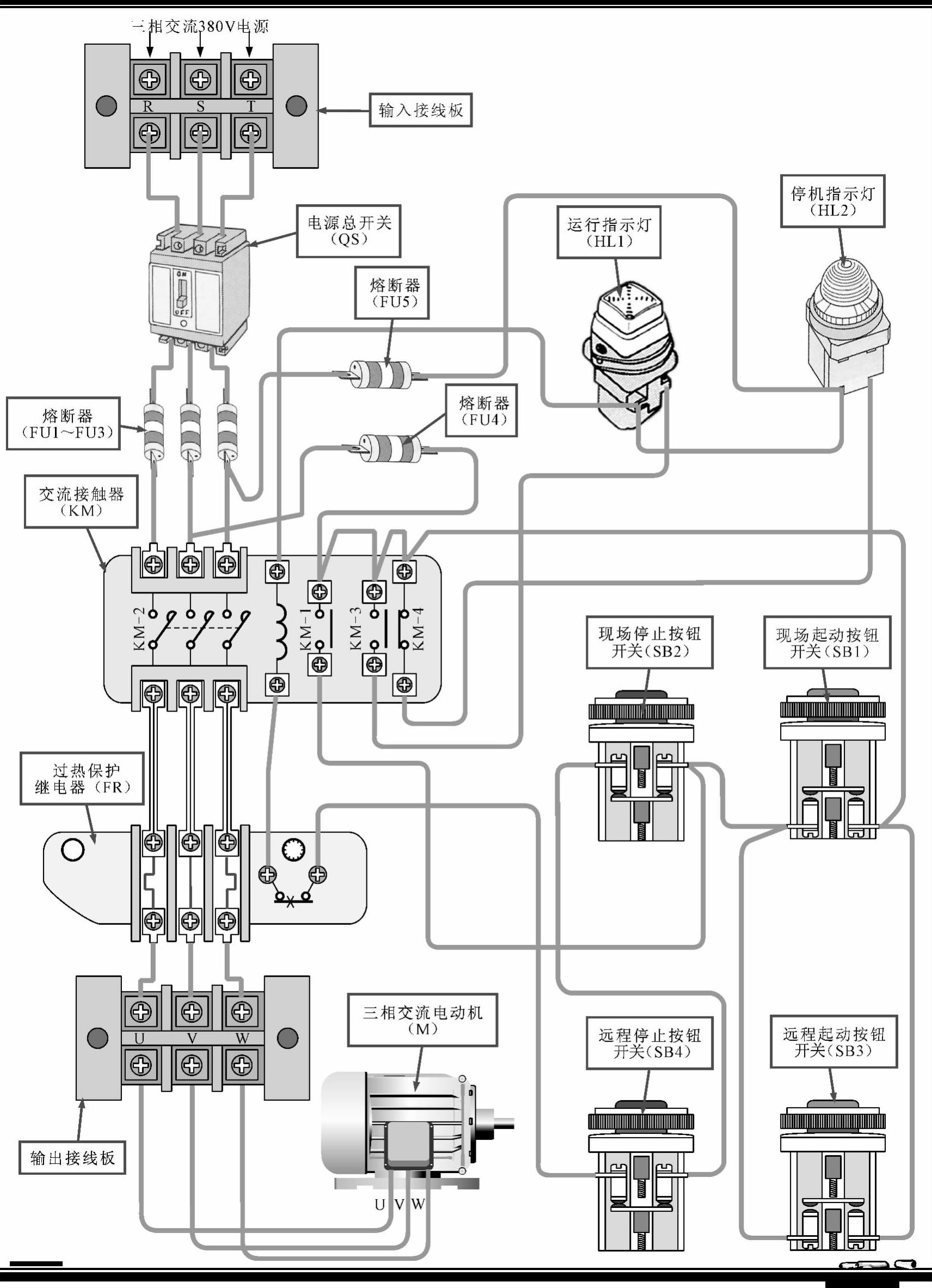

图8-2所示为典型三相交流电动机控制电路的主要部件及实物连接关系。

图8-2 典型三相交流电动机控制电路的主要部件及实物连接关系

提问

从电动机控制电路的结构来看，单相交流和三相交流电动机的连接方式不相同，它们的供电相同吗？

回答

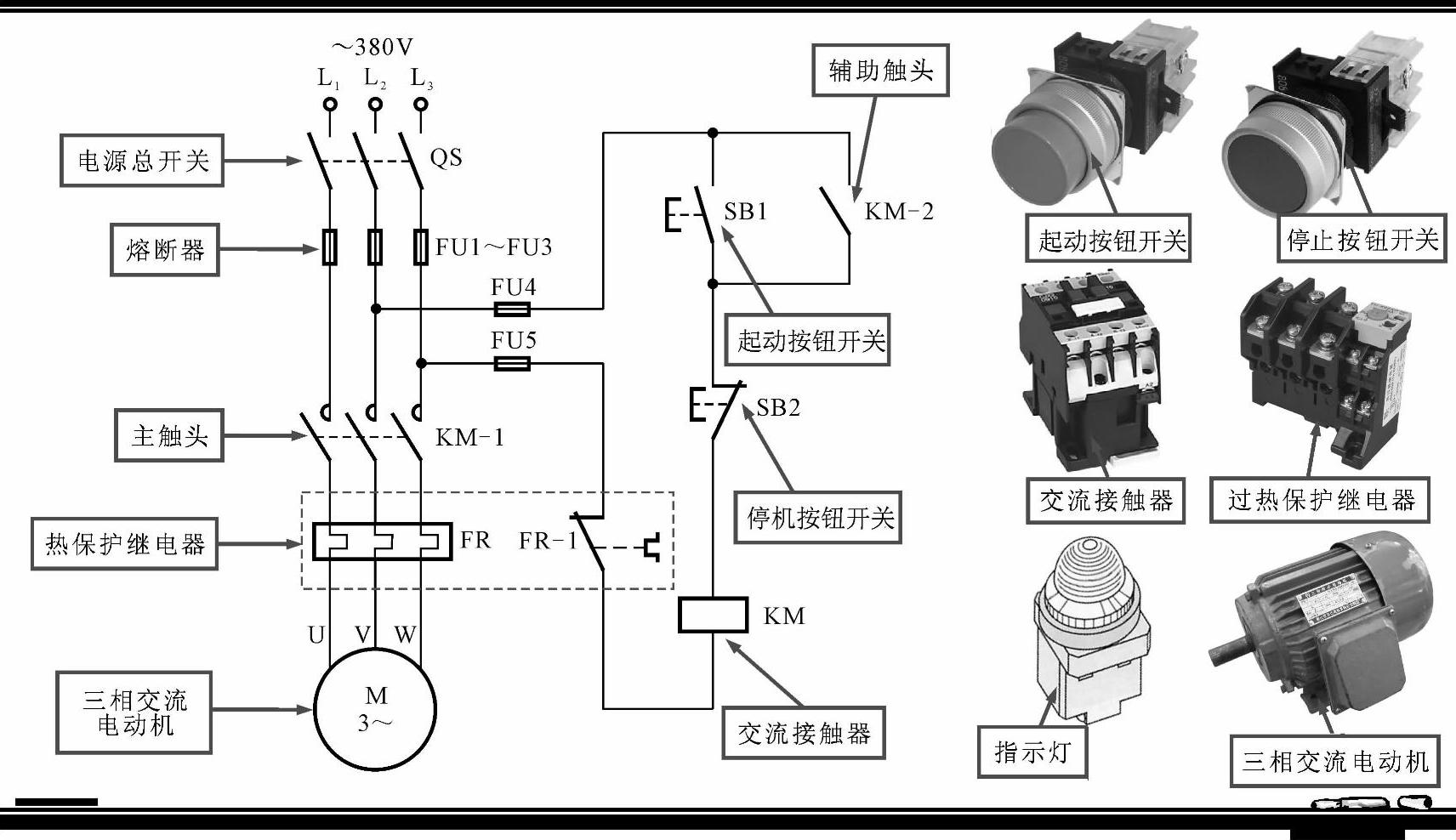

单相交流电动机和三相交流电动机供电电源不同。单相交流电动机由单相电源（L、N）供电：三相交流电动机由三相电源（L1、L2、L3）供电。单相交流电动机的起动端常接有起动电容，为电动机提供起动转矩。图8-3所示为单相交流电动机和三相交流电动机的接线方式。

图8-3 单相交流和三相交流电动机的接线方式

【资料】

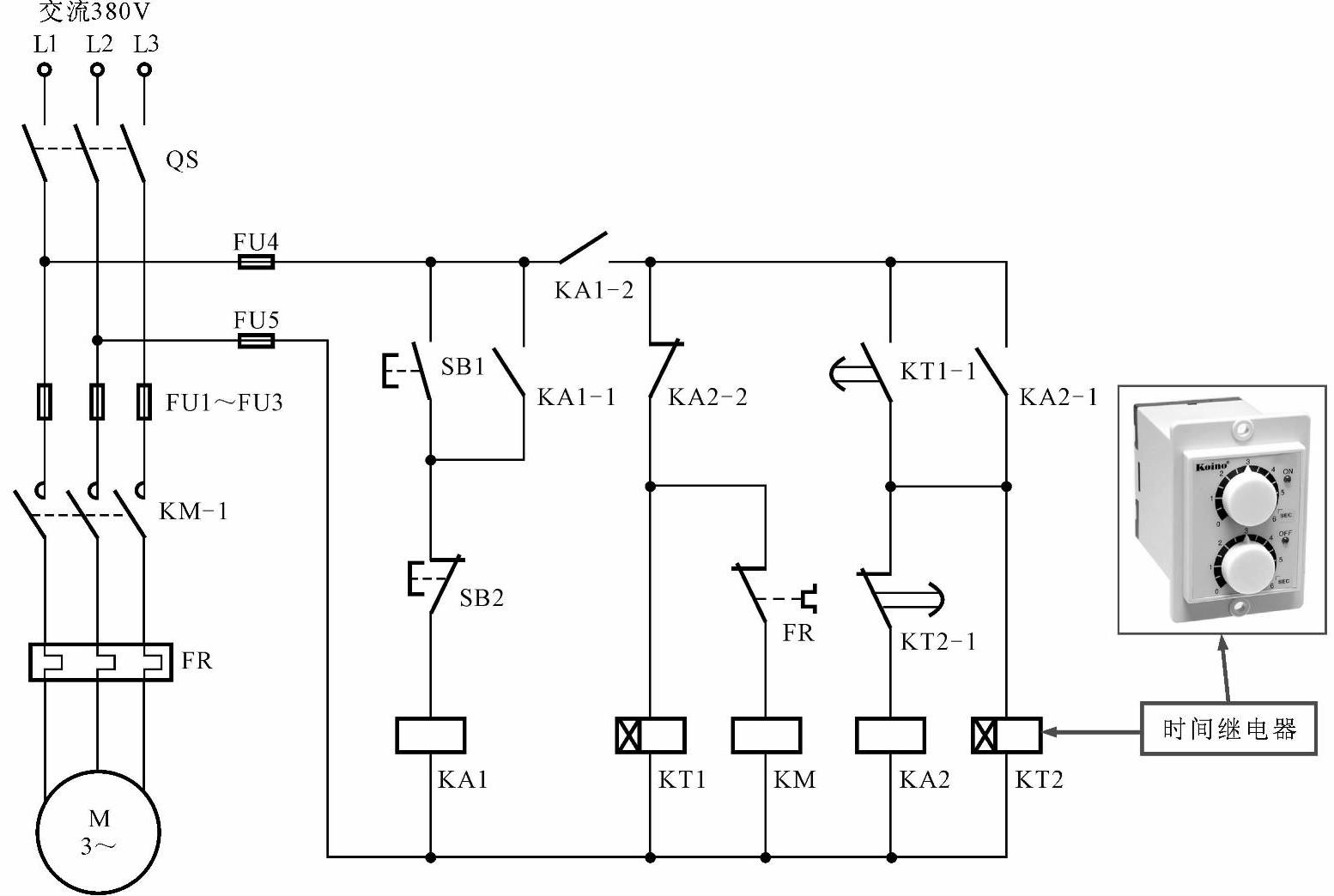

通过改变控制电路中的电气部件以及连接电路的方式，便可以达到多种不同的控制功能，例如，点动控制、连续控制、延时控制、调速控制和正反转控制等。图8-4所示为典型交流三相电动机延时控制电路。

图8-4 典型交流三相电动机延时控制电路

（1）交流电动机

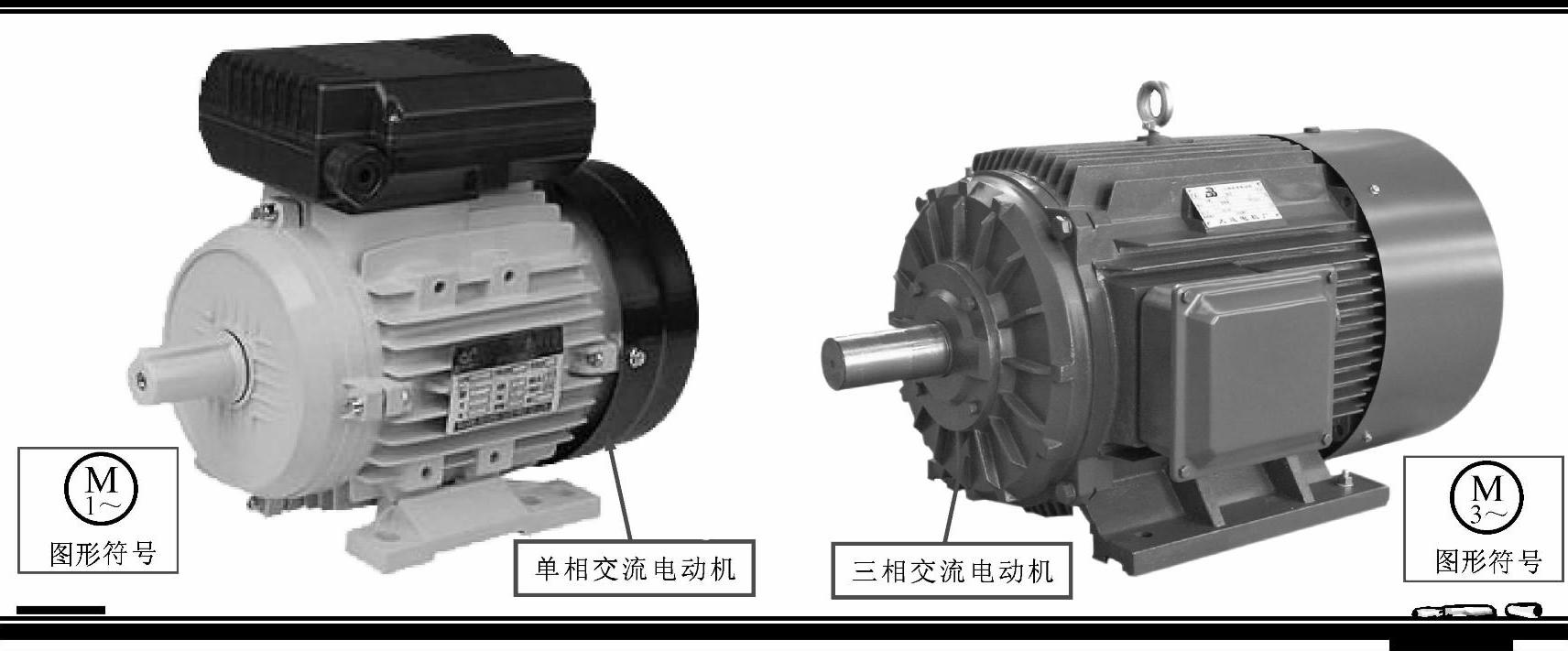

交流电动机是利用交流电源提供电能，将电能转换成机械能的装置。按照它们使用的电源相数不同，可分为单相交流电动机和三相交流电动机根据结构不同，又可分为同步电动机和异步电动机。其中，单相异步电动机和三相异步电动机是目前使用最广的交流电动机。图8-5所示为交流电动机的实物外形。

图8-5 交流电动机的实物外形

（2）控制器件

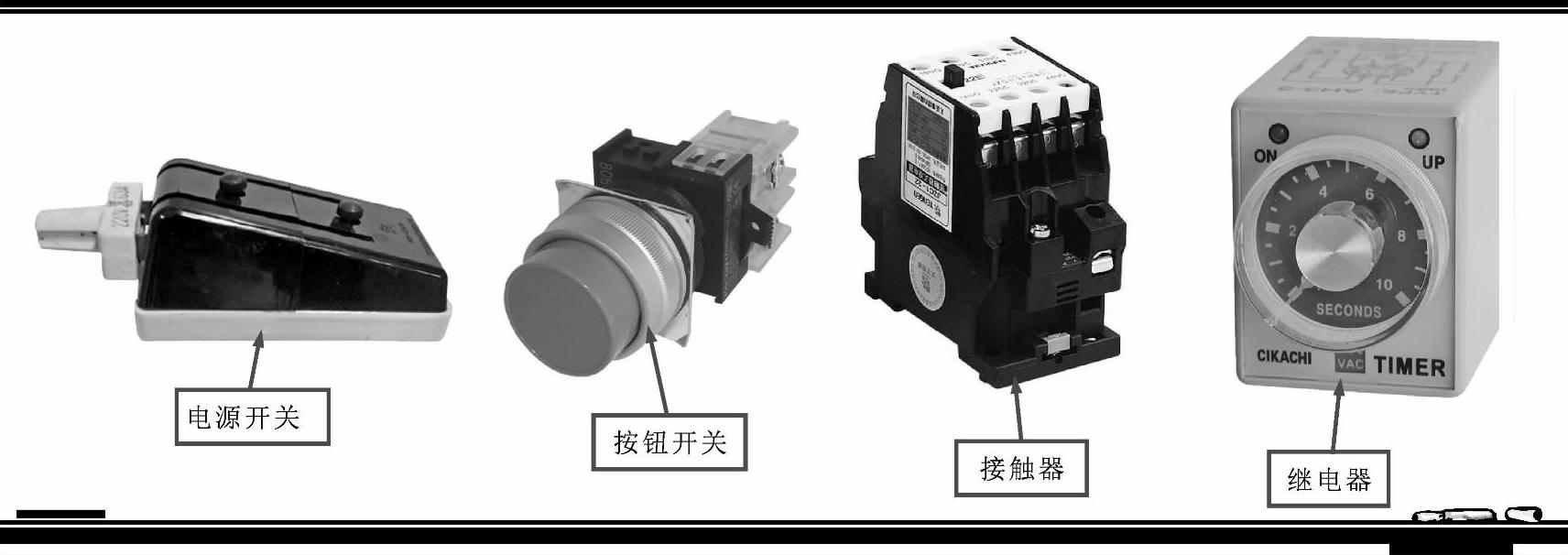

交流电动机控制电路中有多种控制器件，常见的有电源开关、起／停按钮开关（常闭、常开）、接触器、继电器等。根据控制方式不同，还包括时间继电器、限位开关、复合开关等特殊器件，将这些器件用线缆连接起来，便可形成不同的控制形式。图8-6所示为常见的控制器件。

图8-6 常见的控制器件

（3）保护器件

在交流电动机控制电路中常见的保护器件有熔断器和热保护继电器。熔断器接在电源的供电端。当电路中电流过大时，自身便会熔断，切断电路以保护其他器件。热保护继电器常接在电动机的供电端，当电动机通过电流过大时，热保护继电器会发热，从而切断供电电路，保护电动机不被烧坏。图8-7所示为常见的保护器件。
