对公共照明电路进行检修时，我们将公共照明电路的检修分为两部分，第一部分是小区照明控制电路。第二部分是公路照明控制电路。

1.小区照明控制电路的检修方法

当小区照明控制电路中出现故障时，应查看该照明系统的控制方式。如图7-48所示，由小区路灯控制箱中的照明支路连接控制器，由控制器连接照明路灯对其进行控制。若当控制器控制的照明电路中出现故障时，应当根据检修流程进行检查。

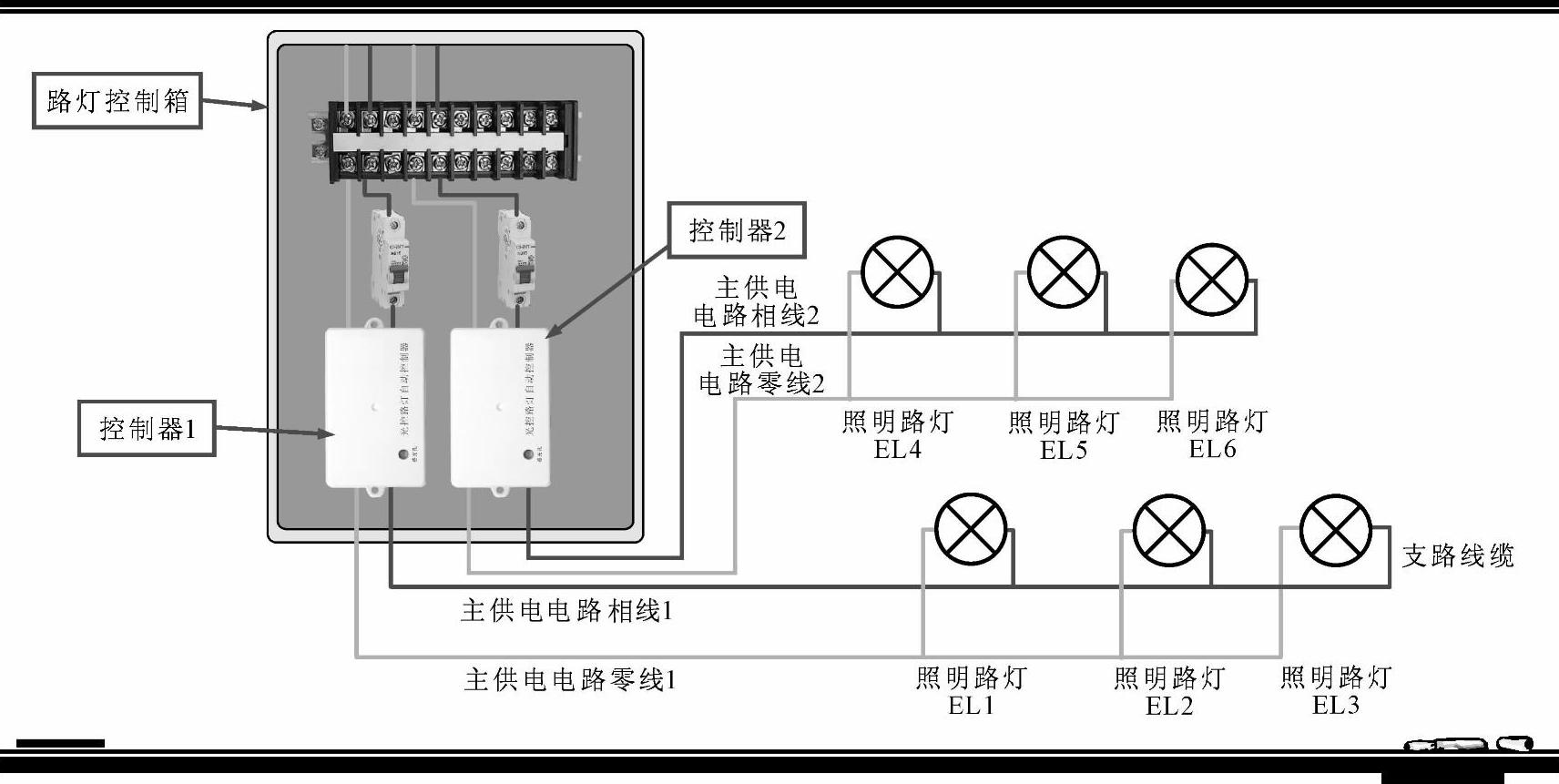

图7-48 小区照明控制电路

（1）检查路灯控制箱送出的电压

当小区照明控制电路中由供电线缆1供电的照明路灯EL1、EL2、EL3不能正常点亮时，应当检查路灯控制箱送出的供电线缆是否有供电电压，如图7-49所示。

（2）检查供电电路中的电压

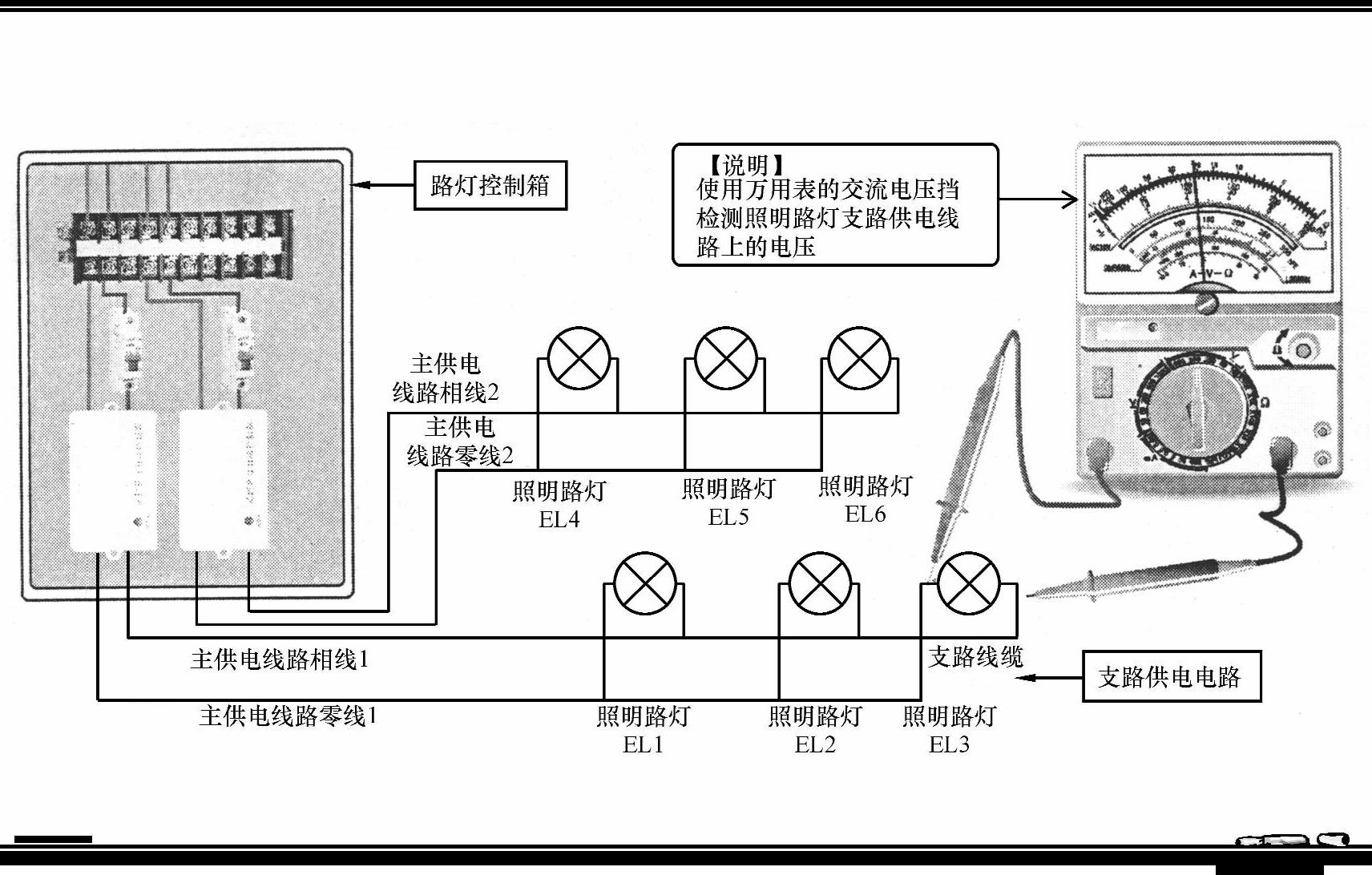

输出电压正常时，应当对主供电电路进行检查，如图7-50所示，可以使用万用表在照明路灯EL1处检查电路中的电压，当该处无电压时，说明主供电线缆供电系统中有故障，应当对其进行检查。

图7-49 检查路灯控制箱送出的电压

图7-50 检查供电电路中的电压

【资料】

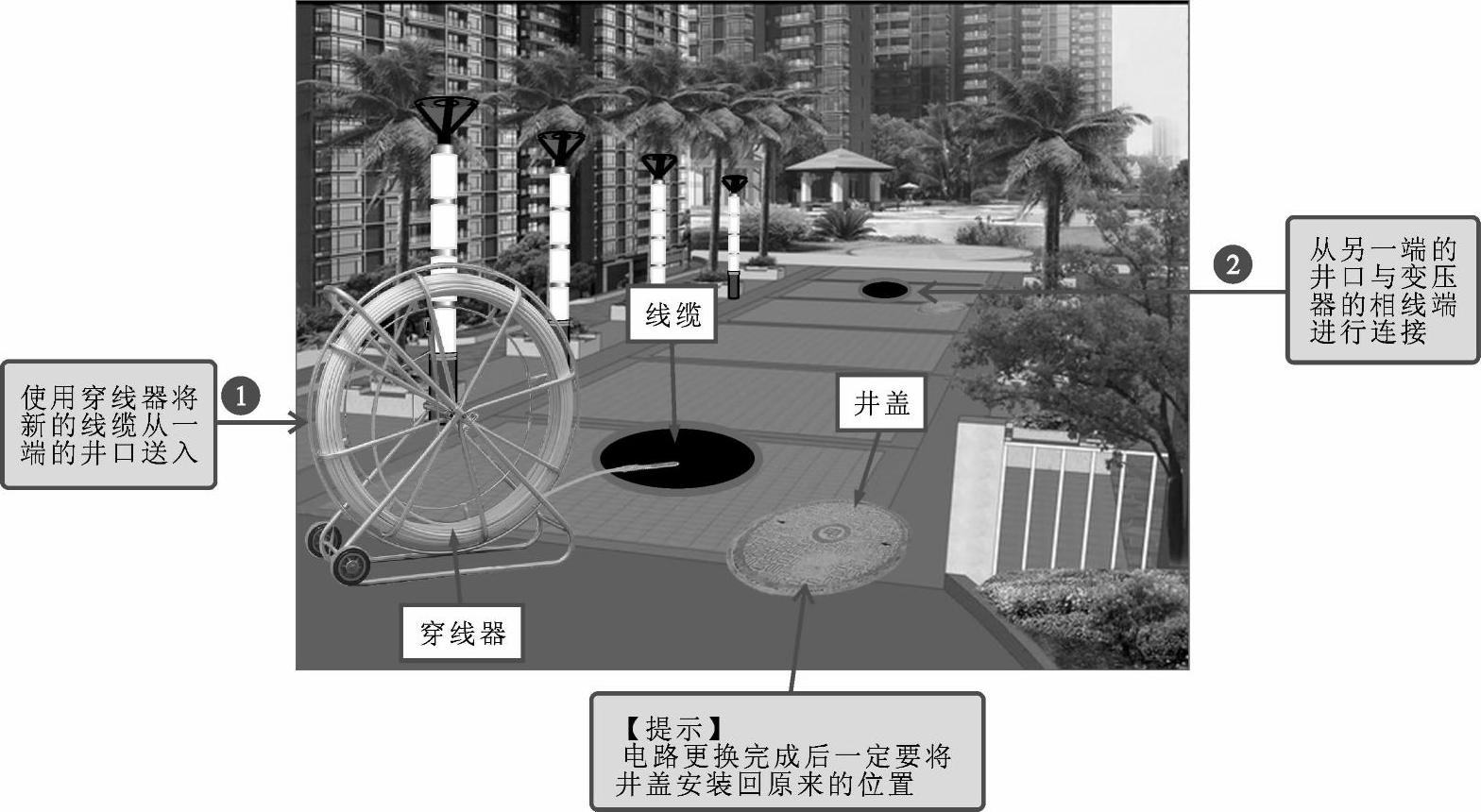

若供电电路有故障时，应当对该电路进行更换。首先将变电箱内的总断路器关断，防止在检修中导致人员伤亡。找到控制该电路的照明电路井，将其损坏的电缆从一端的井口取出，使用穿线器将新的线缆从一端的井口送入，从另一端的井口与变压器的火线端进行连接，如图7-51所示。

图7-51 更换线路

（3）检查照明路灯

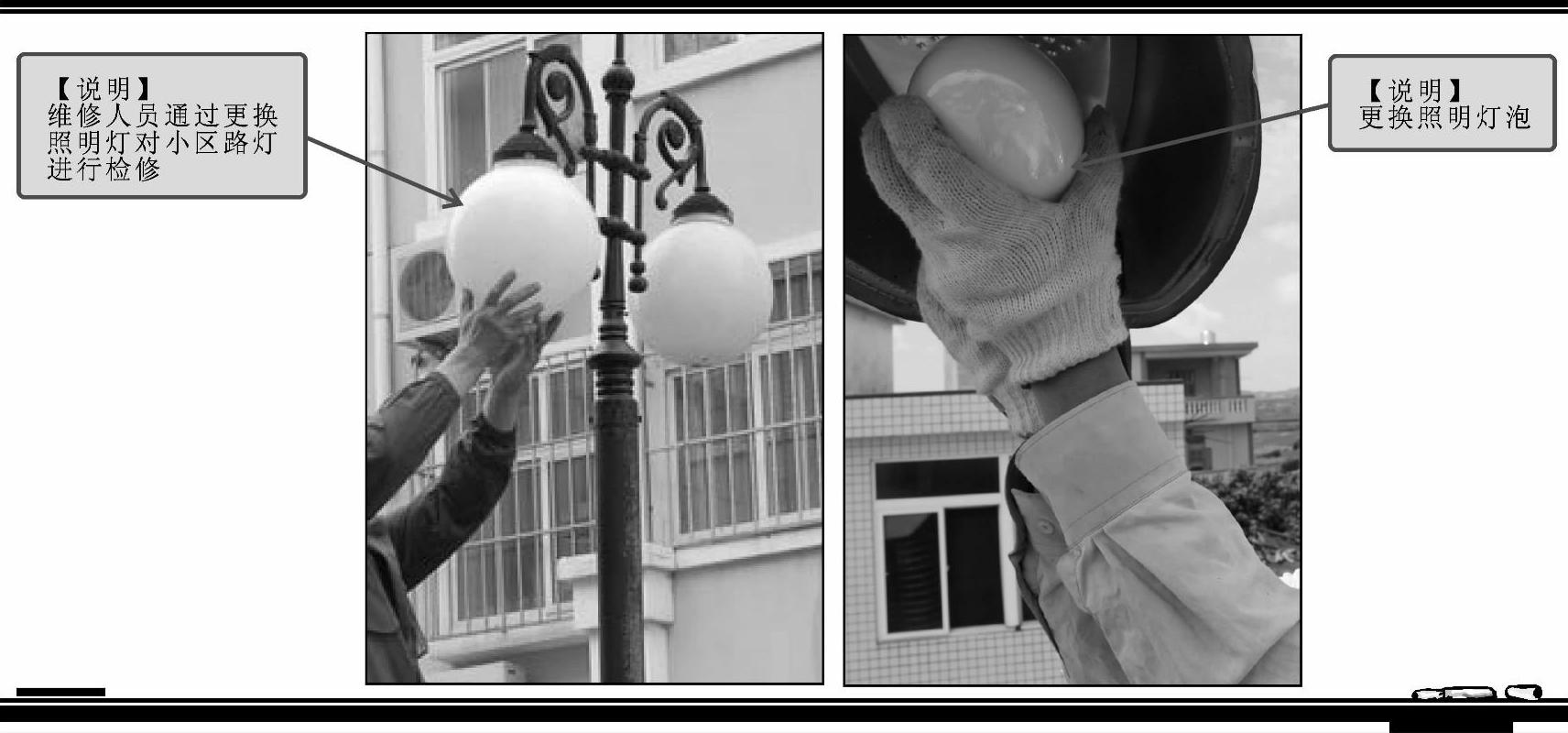

当小区供电电路正常时，应当对照明路灯进行检查。如图7-52所示，可以用相同型号的照明灯来替换，若该照明灯可以点亮，则说明原照明灯有故障。

图7-52 检查照明路灯

【注意】

在对小区照明控制电路进行检修时，若需要进行线缆或是控制器等更换时，则应注意将控制箱中的总断路器断开，如图7-53所示，然后才可以进行检修，避免维修人员发生触电等事故。

图7-53 断开控制箱中的总断路器

2.公路照明控制电路的检修方法

当公路照明控制电路中出现故障时，应查看该照明系统的控制方式，如图7-54所示。公路照明控制电路由路灯控制器将供电电压转换为路灯所需的工作电压。路灯内部设有控制器，控制该路灯的工作状态。若公路照明控制电路中的一盏照明灯不能正常点亮时，则应根据检修流程进行检查。

图7-54 查看公路照明控制电路中的控制方式

（1）检查路灯中的照明灯

若当公路照明电路中有一盏照明灯不能正常点亮时，可通过替换的方式将该故障进行排除，如图7-55所示。

图7-55 检查路灯中的照明灯

【资料】

使用电力维修工程车进行照明控制电路的维修时，应当在该车前方设立警示牌，以确保维修人员的安全，如图7-56所示。

图7-56 设立警示牌

（2）检查路灯控制器

当照明灯正常时，应当检查该路灯的控制器，如图7-57所示，也可以通过替换的方法检测控制器。

图7-57 检查路灯控制器

【资料】

公路照明控制电路设有专用的城市路灯监控系统，可以对公路照明控制电路进行监控和远程控制，如图7-58所示。

图7-58 城市路灯监控系统
