当室内照明电路的支路电路中出现停电现象时,可以根据室内照明电路的检修流程进行具体检修。
1.屋内照明控制电路的检修方法
当屋内照明控制电路出现故障时,应先了解该照明控制电路的控制方式。根据该电路的控制方式,按照检修流程对照明控制电路进行检修。图7-33所示为由单控开关(SA1)控制一盏日光灯(EL1)的电路。假设该电路出现EL1不亮的故障。
图7-33 屋内由单控开关控制一盏日光灯的电路
(1)检查照明供电电路

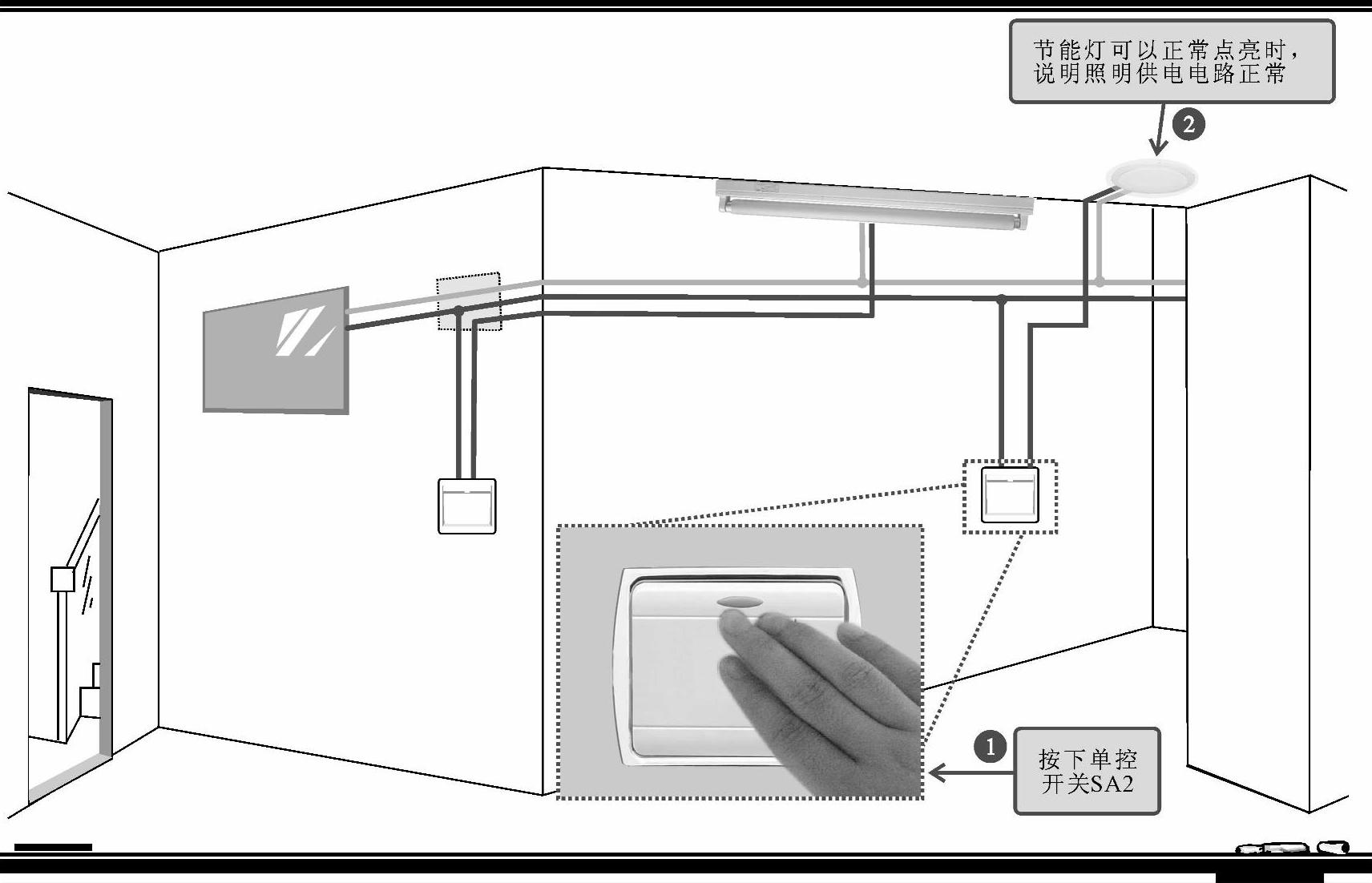

当照明控制电路中的单控开关SA1闭合时,由其控制的日光灯EL1不亮,此时应当按照屋内照明控制电路的检修流程对其进行检修。首先应当检查与日光灯EL1使用同一供电线缆的其他照明灯是否可以正常点亮。如图7-34所示,按下单控开关SA2,检查其控制的节能灯EL2是否可以点亮,当节能灯EL2可以正常点亮时,再检查EL1灯和它的控制开关。
图7-34 检查照明供电电路
(2)检查日光灯

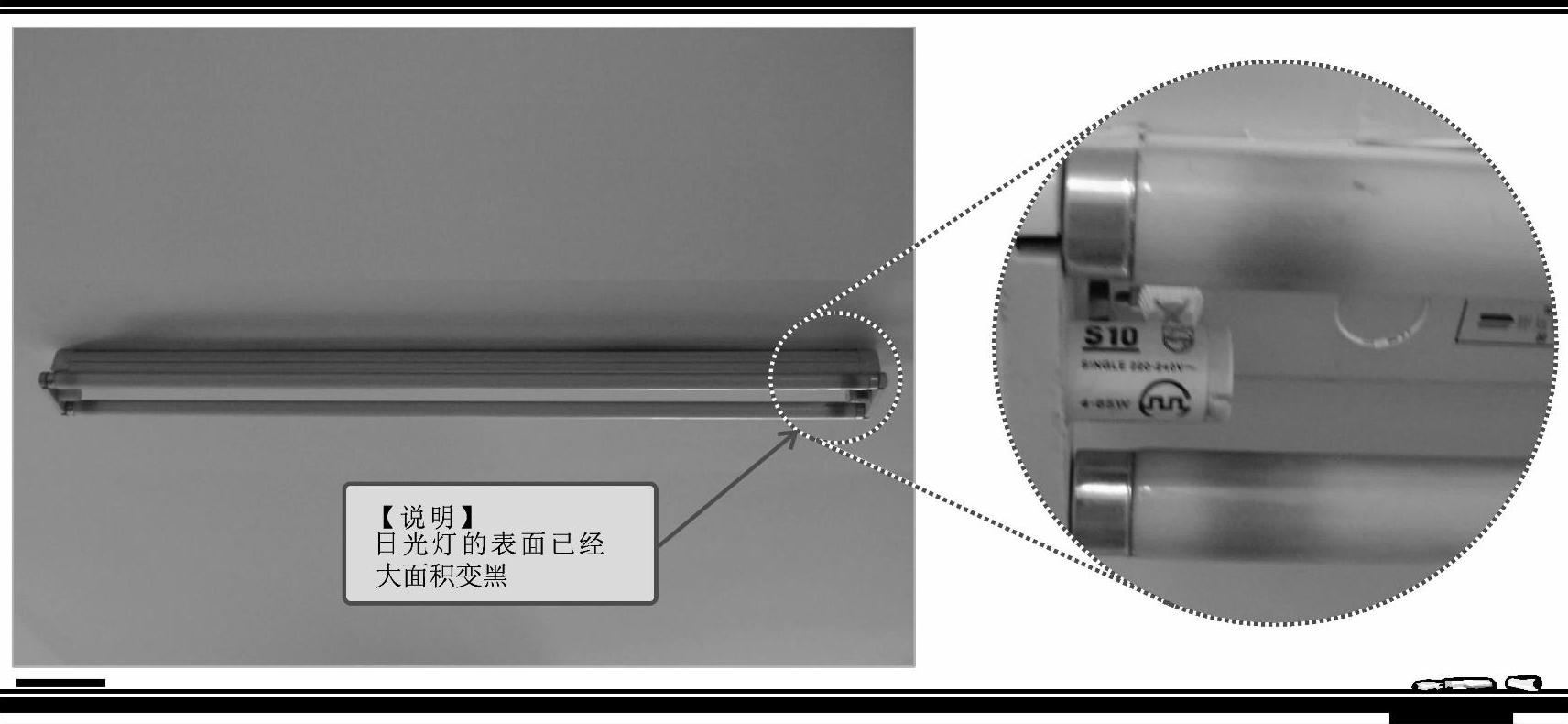

如图7-35所示,首先查看日光灯是否有发黑的迹象,若其表面大面积变黑,则说明日光灯本身可能发生损坏。
图7-35 检查日光灯
【资料】

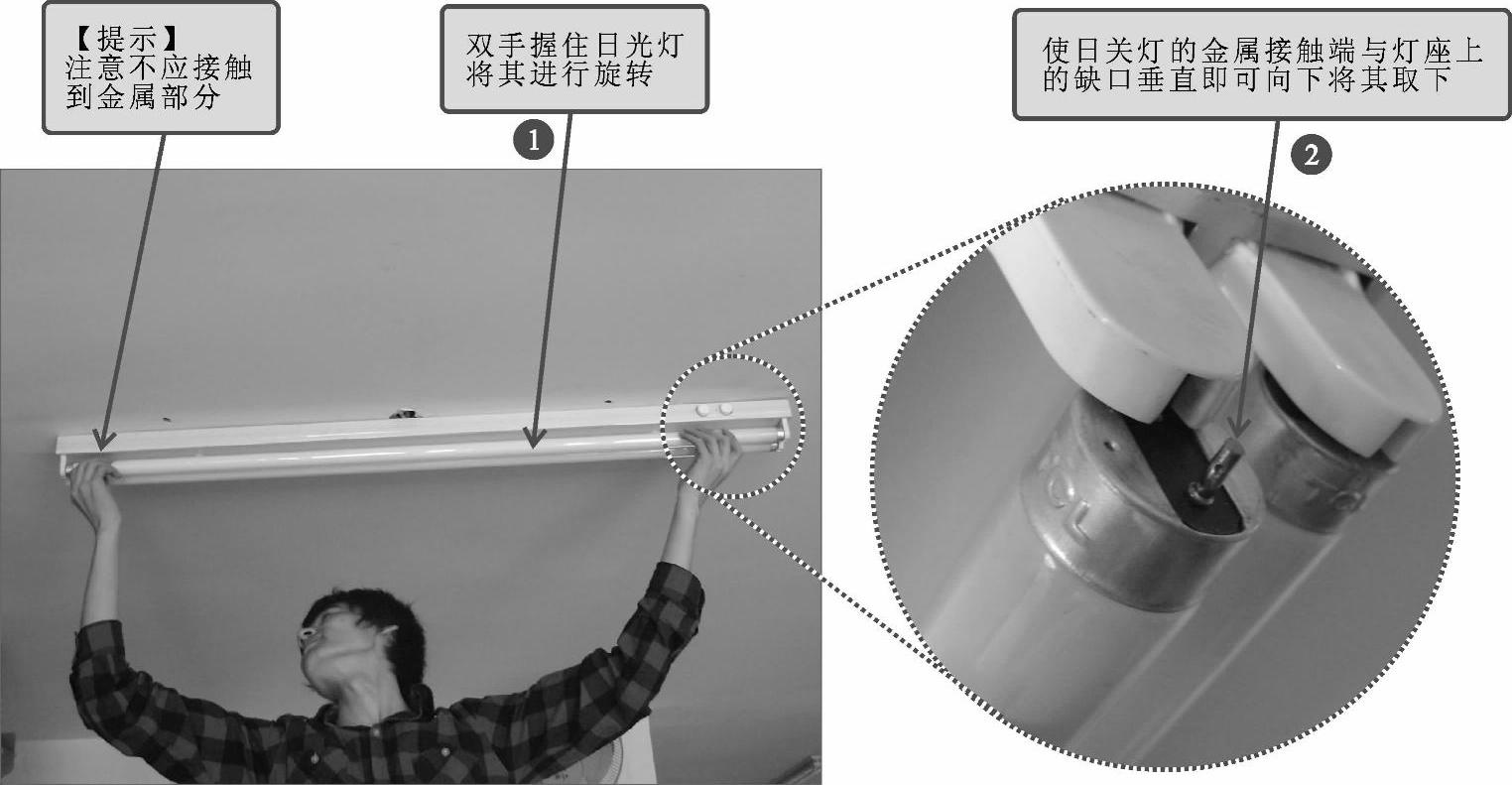

当日光灯发生故障时,可以对其进行更换,如图7-36所示。维修人员双手握住日光灯的两端,注意不可以用手触摸两端的金属部分,将日光灯旋转,使日光灯两端的金属接触端与灯座上的缺口垂直对齐后向下拉,即可将故障的日光灯取下,然后再将新的日光灯按照同样的方法进行安装。
图7-36 更换日光灯
(3)检查启辉器

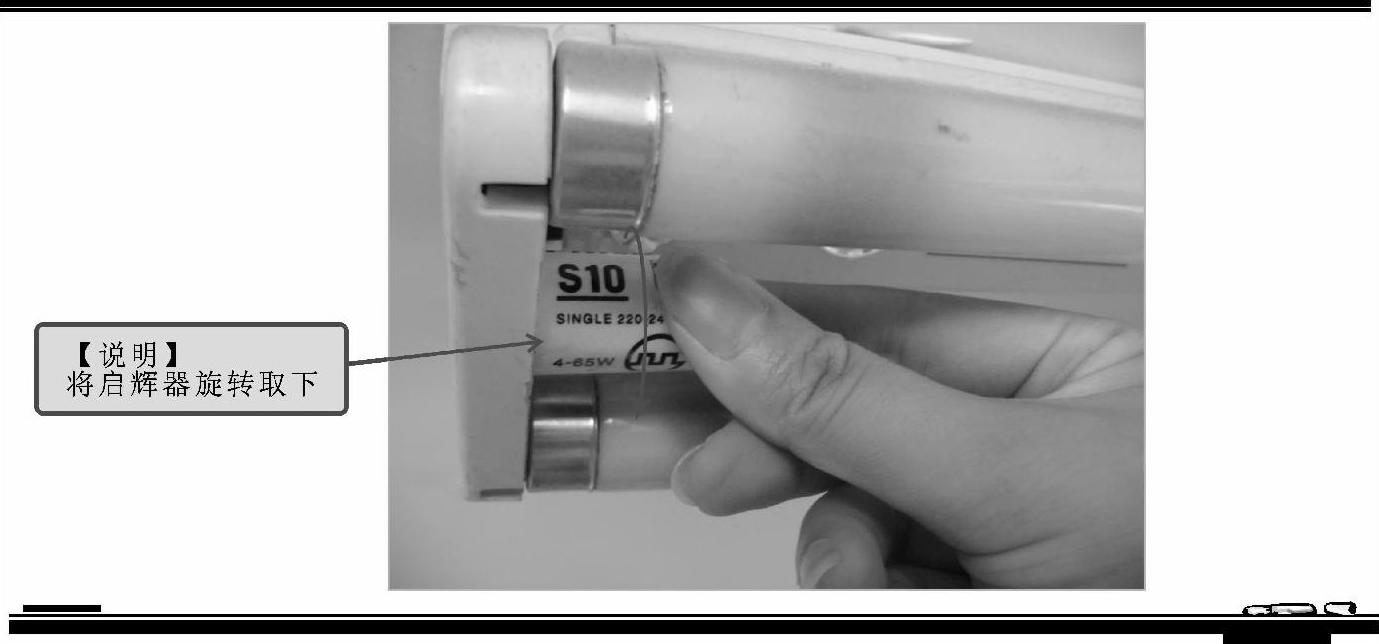

若经检查日光灯正常,应当对启辉器进行检查,如图7-37所示。用手握住启辉器后将其逆时针旋转取下,更换性能良好的启辉器即可。
图7-37 检查启辉器
【资料】
更换启辉器时,应注意启辉器的型号以及功率,如图7-38所示。若更换的启辉器型号及功率不同时,则启辉器将无法启动日光灯。
图7-38 不应更换不同型号和功率的启辉器
图7-39 检查并替换镇流器
(4)检查镇流器

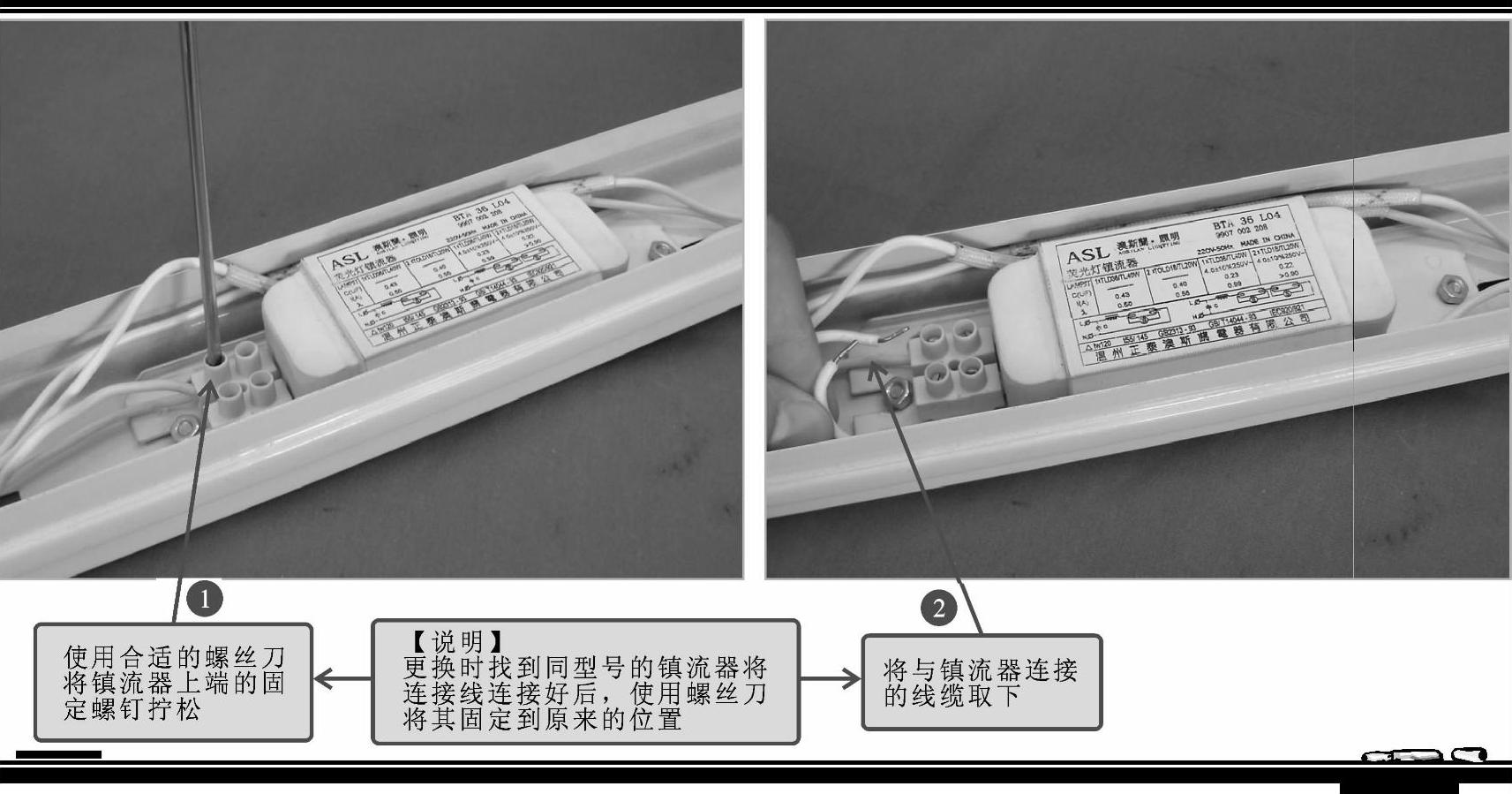

日光灯(即荧光灯)照明控制电路中的镇流器如图7-39所示,可以通过替换的方法排除镇流器的故障。使用合适的螺丝刀将镇流器上的固定螺钉拧松,将其连接线取下,更换一个相同型号性能良好的镇流器后,开关打开,检查日光灯是否点亮,当日光灯能点亮时,说明该故障是由镇流器引起。
【资料】
电子镇流器的内部结构与电路如图7-40所示。电子镇流器电路是由桥式整流电路、双向二极管触发电路、振荡电路和荧光管驱动电路构成的,交流220V经桥式整流后经C1滤波形成直流电压。该直流电压经R1为C2充电,当充电到一定值后C2上的电压经VD1加到晶体管VT2的基极上,于是VT2导通,使VT1发射极电压下降,VT1也随之导通。C2上的电压经VD1放电后,电压降低,电源又会重新经R1给C2充电,C2又重新经VD1触发VT1。这样就形成了振荡状态,变压器次级将输出的振荡信号经L1、C4加到荧光灯座上。荧光灯在振荡信号的驱动下发光。
图7-40 电子镇流器的内部结构与电路
(5)检查单控开关

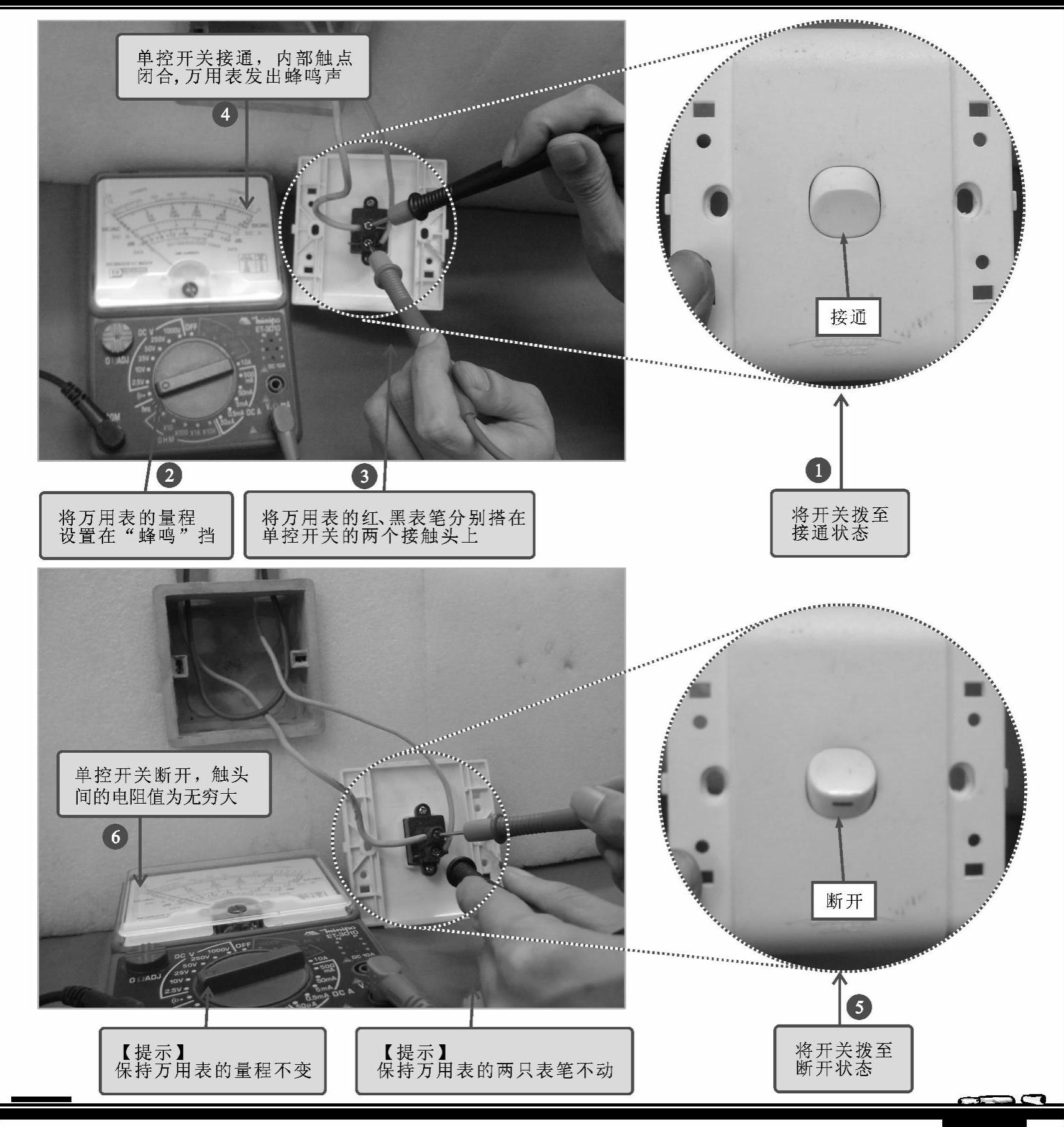

检查单控开关如图7-41所示,可以将单控开关从墙上卸下,使用万用表对其通、断进行检测,当单控开关处于接通状态时,检测到的阻值应当为“零”,单控开关处于断开状态时,检测到的电阻值应为“无穷大”。若实际检测到的数值有差异时,则说明该单控开关内的触头出现故障。
图7-41 检查单控开关
2.楼道照明控制电路的检修方法

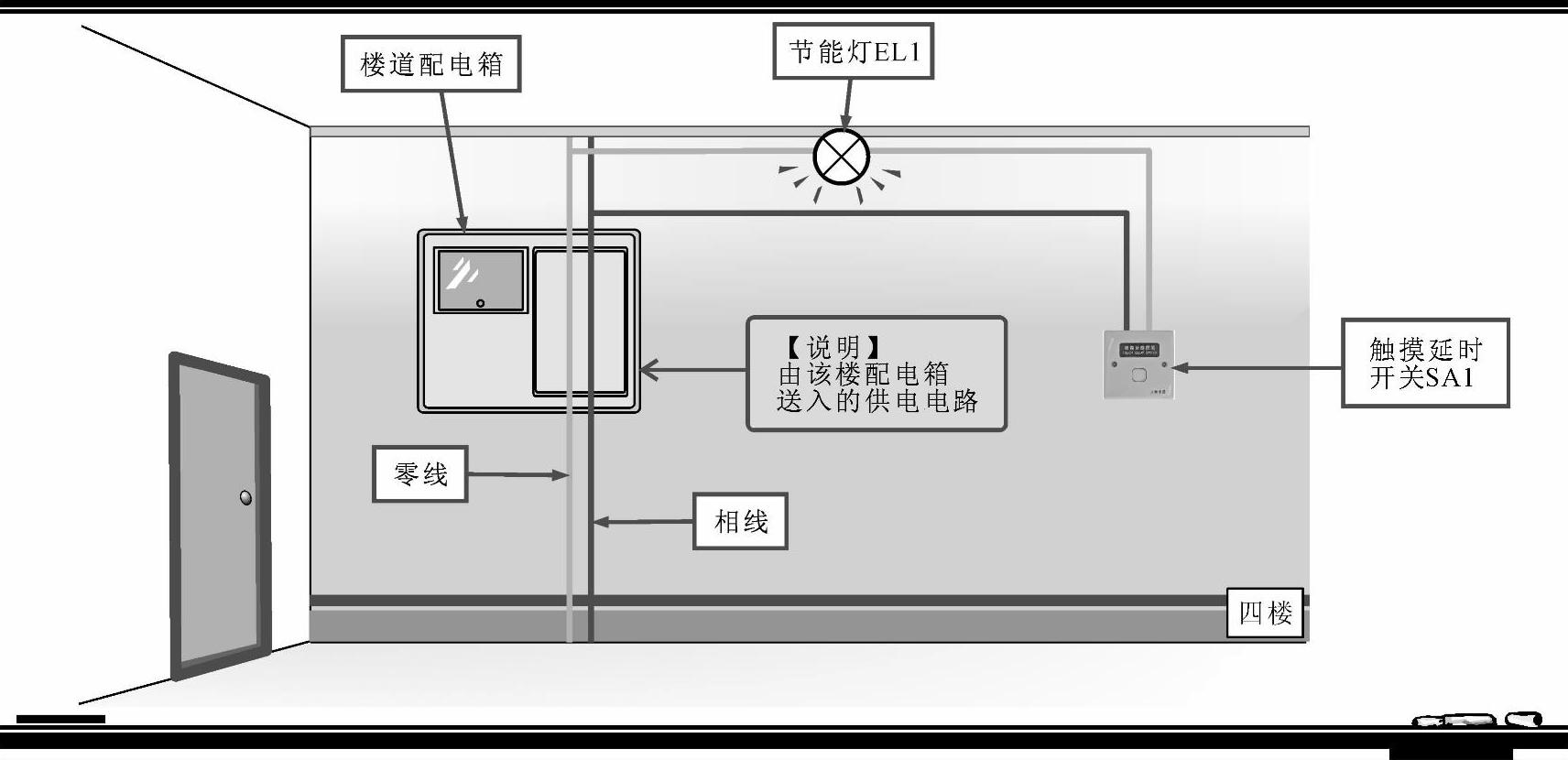

当楼道照明控制电路中出现故障时,应当查看该楼道照明系统的控制方式。如图7-42所示,由楼道配电箱中引出相线连接触摸延时开关SA1,经触摸延时开关SA1连接至节能灯EL1的灯口上,零线由楼道配电箱送出后连接至节能灯EL1的灯口。楼道照明控制电路中的EL1不亮时,应当根据检修流程进行检查。
图7-42 楼道中有触摸延时开关控制的节能灯
(1)检查其他楼层供电电路

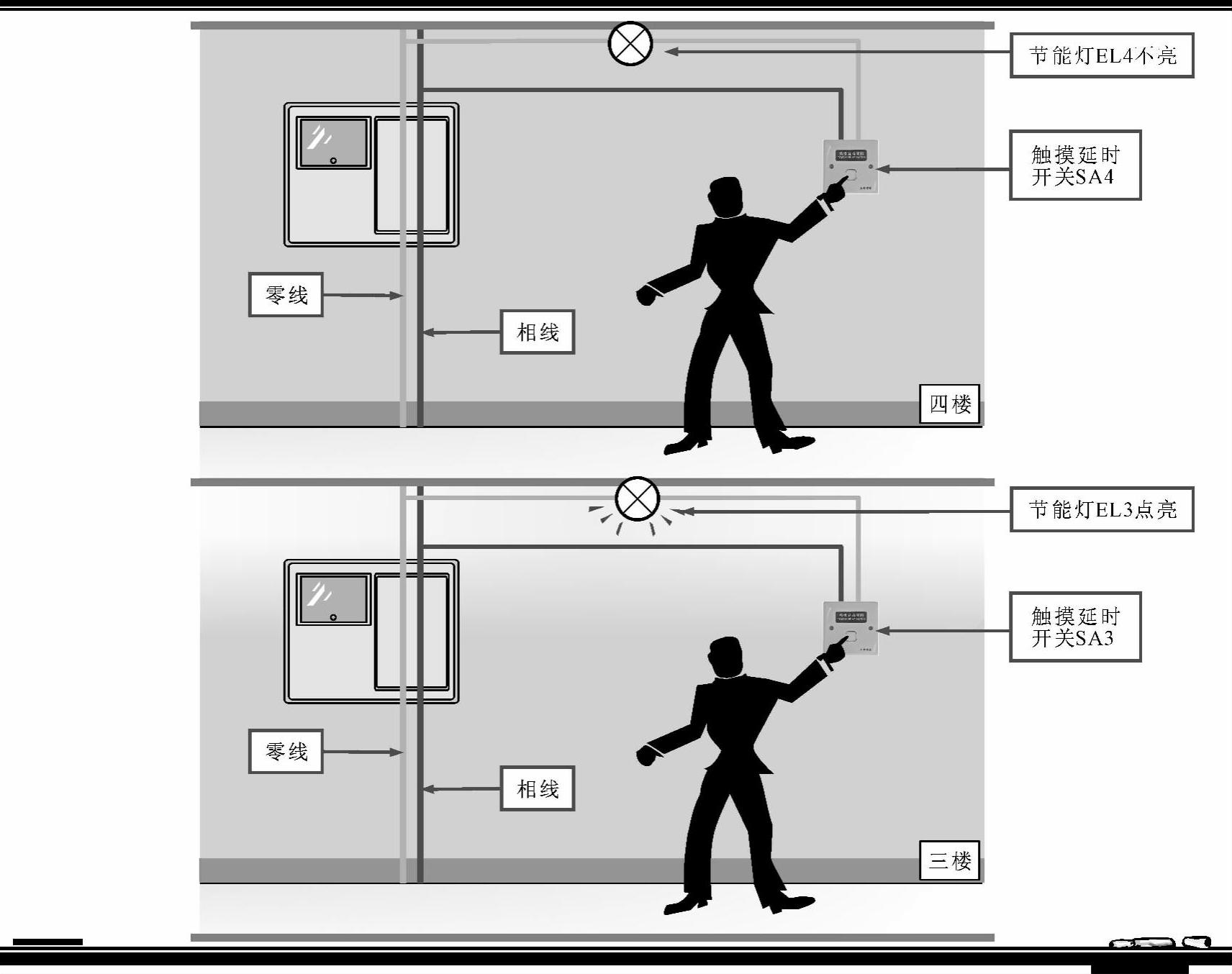

当按下触摸延时开关SA1时,节能灯EL1不亮,应当按照楼道节能灯控制系统的检修流程对其进行检修。首先检查其他楼层的楼道照明灯,如图7-43所示。若其他楼层的楼道照明灯可以正常供电,说明该楼公共照明的供电电路正常。
图7-43 检查其他楼层的楼道照明灯
(2)检查节能灯
当照明控制电路的供电电路正常时,应当对不亮的节能灯进行检查,如图7-44所示,观察其表面是否有变黑的现象,若出现大面积变黑,则说明该节能灯已经损坏,可以通过代换相同型号的节能灯对故障进行排除。
图7-44 检查节能灯
【资料】
楼道照明控制线路中使用的照明灯为节能灯时,因为它是由内部气体放电进行点亮,所以无法使用万用表判断其是否正常。只有内部带有钨丝的灯泡才可以通过万用表检测阻值来判断其好坏。
图7-45 检查灯座
(3)检查灯座

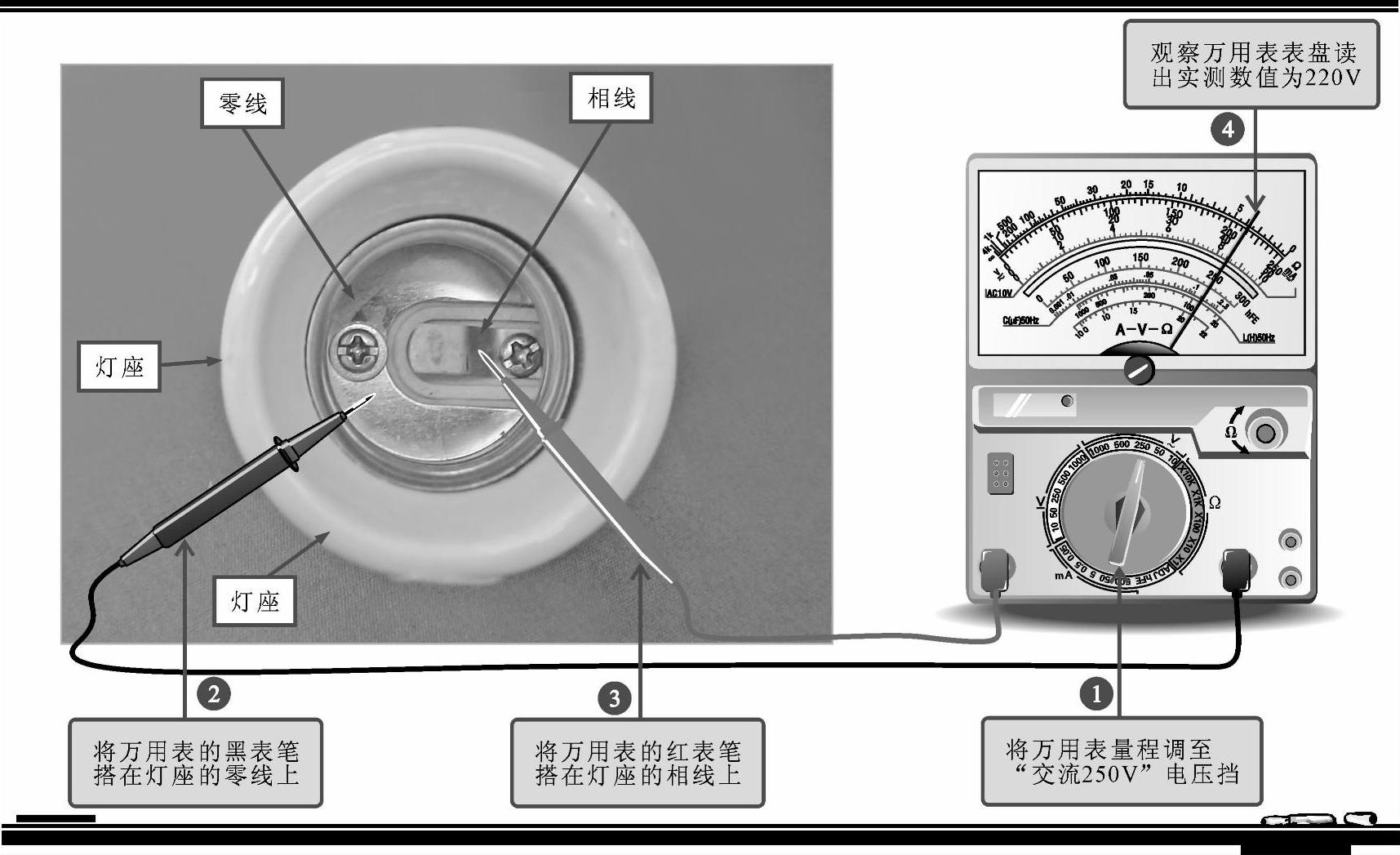

节能灯正常时,应当对灯座进行检查,如图7-45所示。先查看灯座中的金属导体是否发生锈蚀,然后可以使用万用表检查供电电压,将红、黑表笔分别搭在灯座金属导体的相线和零线上,应当可以检测到交流220V供电电压。
(4)检查支路照明电路
检查配电箱中与总照明电路连接处是否有供电电压,若该段有正常的供电电压时,说明支路的照明电路正常。
(5)检查控制开关
灯座正常时,应当继续对控制开关进行检查。楼道照明控制电路中使用的控制开关多为触摸式延时开关、声光控延时开关等,可以采用替换的方法对故障进行排除,如图7-46所示。
图7-46 检查控制开关
提问
对于触摸式延时开关的检测,我们为什么不使用单控开关的检测方法,对触摸延时开关进行检测呢?
回答
触摸式延时开关的内部由多个电子元器件与集成电路构成,如图7-47所示,因此,无法使用单控开关的检测方法对其进行检测。若需要判断其是否正常时,可以将其连接在220V的供电电路中,并在电路中连接一个负载照明灯,在确定供电电路与照明灯都正常的情况下,触摸该开关,若可以控制照明灯点亮,则说明正常,若仍无法控制照明灯点亮,则说明已经损坏。
图7-47 触摸延时开关的内部组成与检测方法
