当公共照明电路出现故障时，可以通过故障现象，对整个公共照明电路进行分析，从而缩小故障范围，锁定故障的器件，并对其进行检修。

在对公共照明电路进行检修前，应当了解该公共照明电路的控制方式。根据景观照明电路、小区照明电路、公路照明电路不同的电路结构，按照控制信号的流程进行检修。

1.景观照明控制电路的检修流程

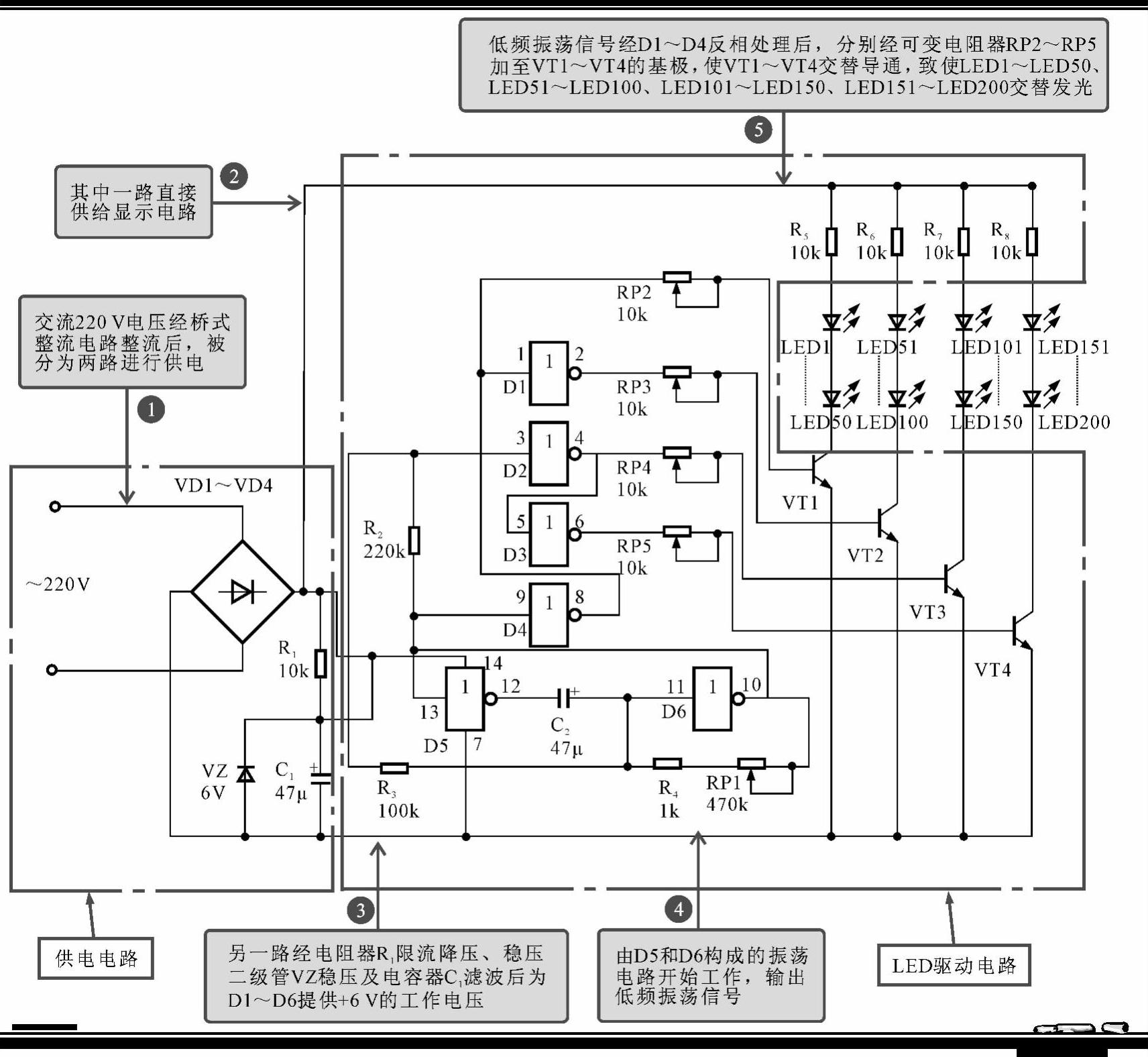

景观照明控制电路中多采用LED装饰灯。LED装饰灯的景观照明电路由交流220V电压为其驱动电路进行供电，驱动电路将电压转换为LED装饰灯所需要使用的电压。图7-25所示为LED装饰灯的控制电路实例。该电路可分为供电电路、LED驱动电路和显示电路三个部分。

图7-25 LED装饰灯的控制电路实例

图7-26所示为景观照明控制电路故障的检修流程。首先应当检查景观照明控制电路中LED灯是否全部不亮，若其全部不亮，则应检查该系统的供电电路是否正常。若供电电路出现故障，则应对供电电路进行维修。若供电电路正常，则应检查该电路中的驱动电路。当驱动电路出现故障，则应对其进行检修或更换。若LED灯部分熄灭，则应检查熄灭的LED灯是否发生故障，同时也应对LED的驱动晶体管进行检查。

2.小区照明控制电路的检修流程

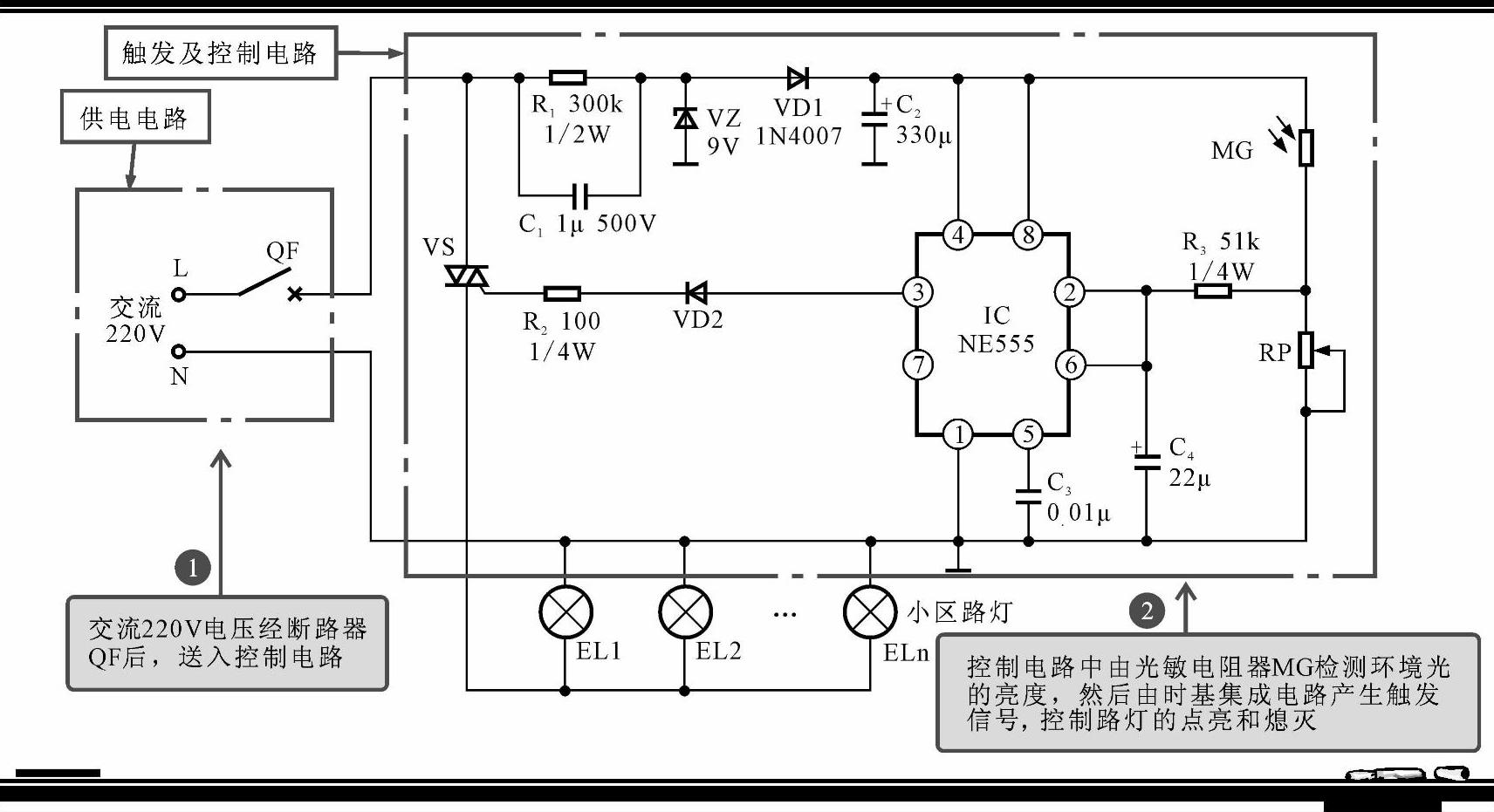

小区照明控制电路中多采用一个控制器控制多盏照明路灯的方式对其进行控制，图7-27所示为小区照明电路中常见的控制方式。该电路可被分为供电电路、触发及控制电路和照明路灯三个部分。

图7-28所示为小区照明控制电路实物连接图。控制电路一般被制作为一个整体的控制器，供电电源进入小区路灯控制箱中，控制箱内设有控制电路，交流电源经控制电路后为照明灯供电。

图7-26 景观照明控制电路故障的检修流程

图7-27 小区照明电路中常见的控制方式

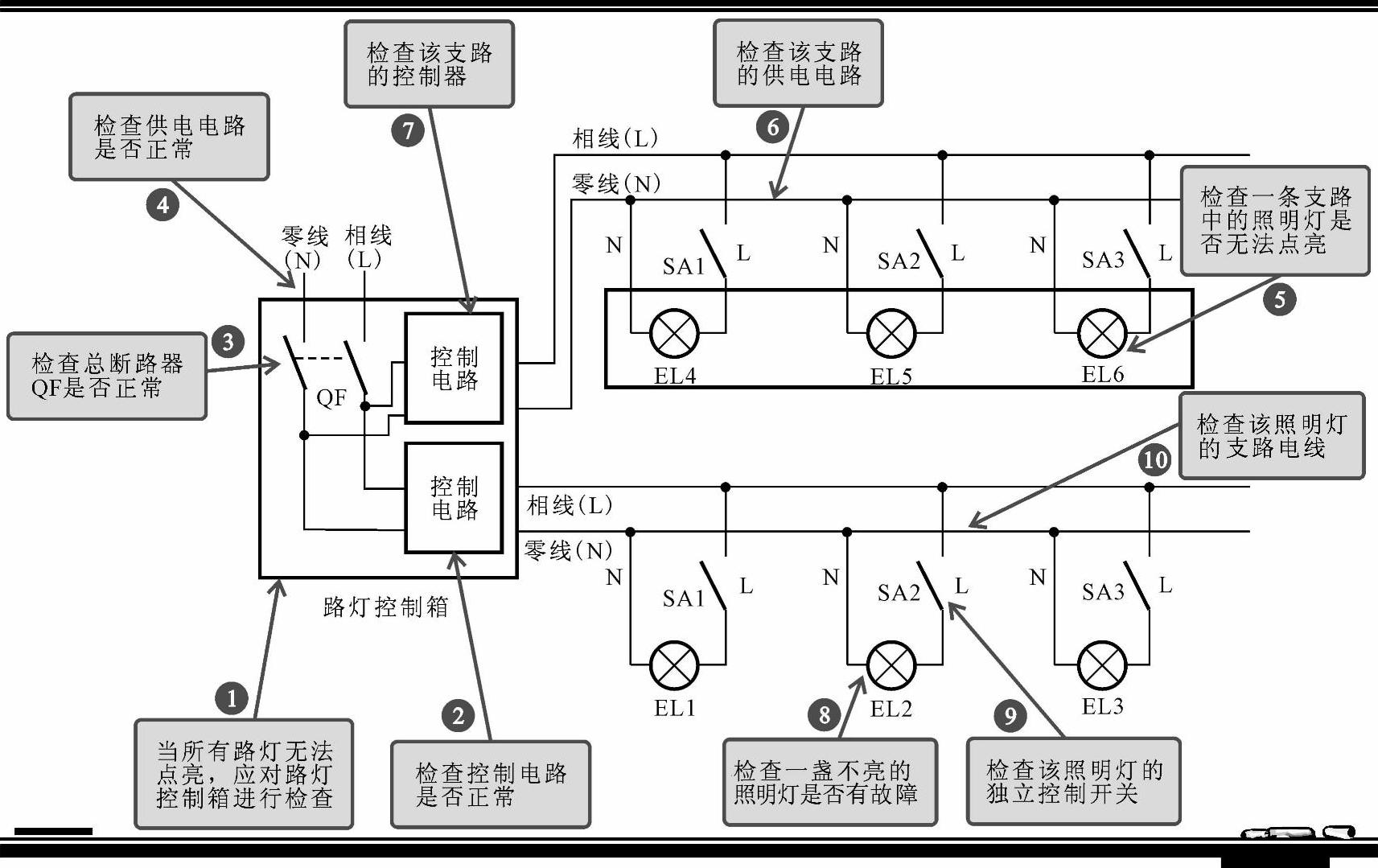

图7-29所示为小区照明控制电路故障的检修流程。首先应当检查小区照明控制电路中照明路灯是否全部无法点亮。若全部无法点亮，应当检查主供电电路是否有故障。当主供电电路正常时，应当查看路灯控制器是否有故障。若路灯控制器正常应当检查断路器是否正常。当路灯控制器和断路器都正常时，应检查供电电路是否有故障。若照明支路中的一盏照明路灯无法点亮时，应当查看该照明路灯是否发生故障，若照明路灯正常，检查支路供电电路是否正常，若电路故障应对其进行更换。

图7-28 小区照明控制电路的实物连接图

图7-29 小区照明控制电路故障的检修流程

3.公路照明控制电路的检修流程

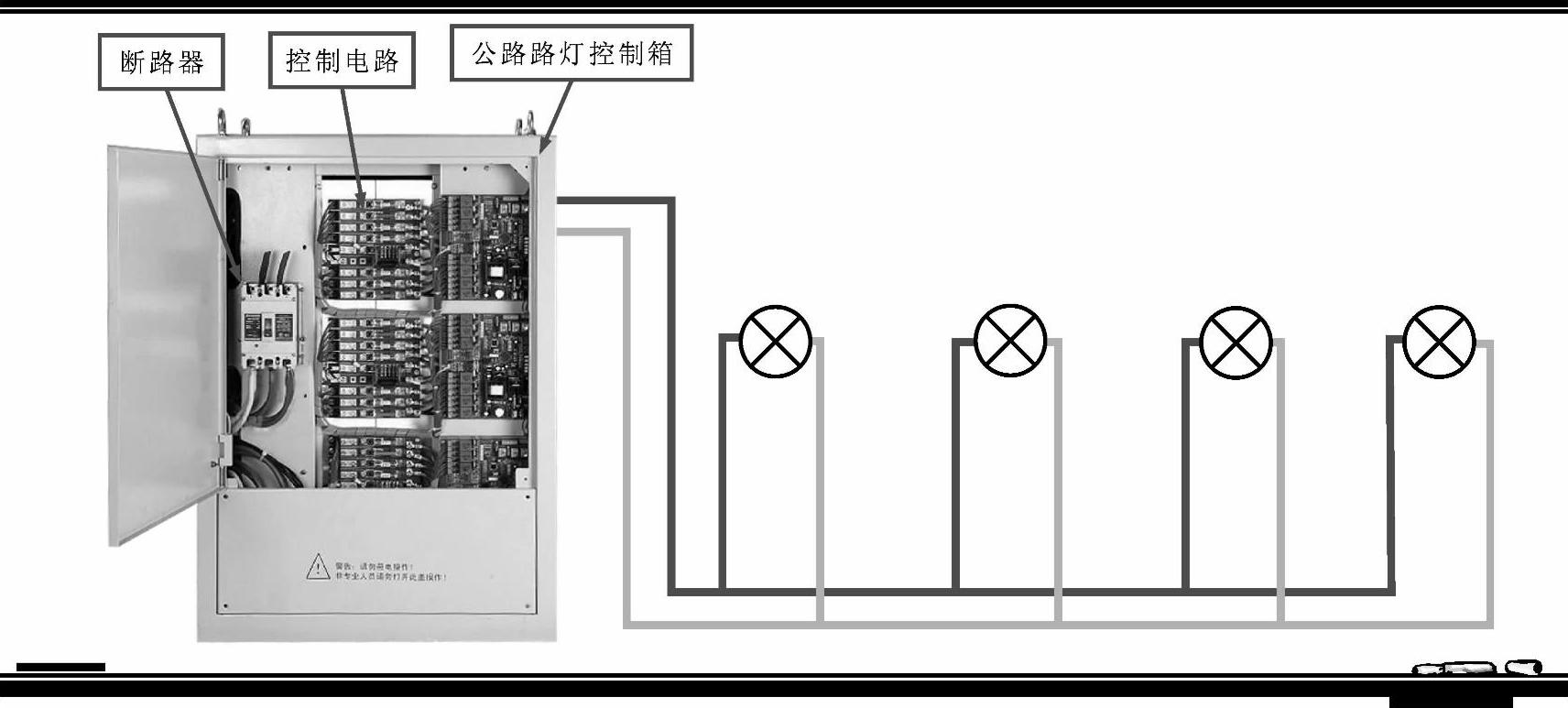

公路照明控制电路是由公路路灯控制箱控制多盏路灯的工作状态，如图7-30所示。路灯控制箱中设有断路器以及多个控制电路板，用于控制路灯的工作电压。

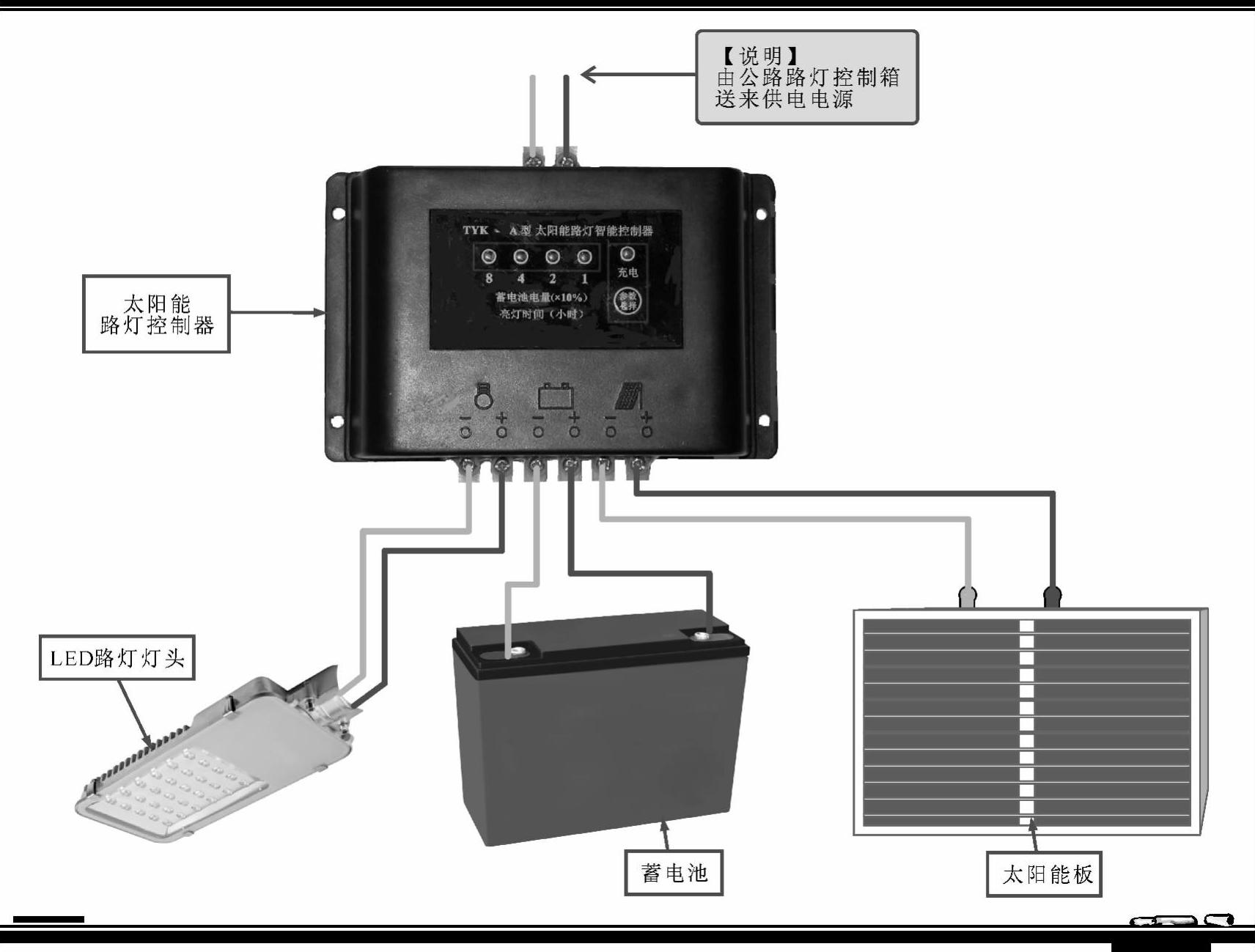

现在很多城市的公路照明控制电路中的照明灯已经开始选择节能型的太阳能路灯。图7-31所示为太阳能路灯的控制方式。该系统使用专用的太阳能路灯控制器对其进行控制。控制器连接太阳能充电板、蓄电池和LED路灯灯头，当太阳充足时，由太阳能充电板吸收电能为蓄电池进行充电。当光照度下降时，由太阳能控制器控制蓄电池进行放电，为LED路灯提供工作电压，使其发亮照明。若遇到阴天太阳能板未能对蓄电池进行充电时，由太阳能控制器控制用市电为LED路灯提供工作电压，使其进行照明。
