室内照明电路故障的分析

2023-06-22 理论教育版权反馈

【摘要】：当室内照明电路出现故障时，可以通过故障现象，对整个照明电路进行分析，从而缩小故障范围，锁定故障的器件，并对其进行检修。在对室内照明电路进行检修前，应当了解室内照明电路的故障分析。图7-24所示为智能控制照明电路故障的检修流程。

当室内照明电路出现故障时，可以通过故障现象，对整个照明电路进行分析，从而缩小故障范围，锁定故障的器件，并对其进行检修。

在对室内照明电路进行检修前，应当了解室内照明电路的故障分析。当室内照明电路中的照明灯出现不亮的情况时，首先应当查看该照明灯的类型、控制方式和电路连接方式。

1.屋内照明控制电路的故障分析

图7-19所示为室内日光灯的控制方式和电路结构。日光灯管与启辉器进行并联后，然后与镇流器和单控开关SA串联在交流220V供电电路中。

当日光灯照明电路出现故障时，应当按照检修流程进行检修。图7-20所示为屋内照明控制电路故障的检修流程。应当先检查同一通电电路中的其他照明灯是否正常，若其他照明灯也有故障，应当检查照明电路的供电端。若供电端有故障，应对供电端进行检修。若当同一支路上的其他照明灯正常时，应当检查该日关灯是否有故障，若照明灯有故障应进行更换。当照明灯正常时，应检查启辉器是否正常，启辉器正常，则应对镇流器进行检查，当镇流器正常时，检查控制开关是否正常，当开关正常时，应当检查该照明支路供电电路是否发生故障，若电路有故障应进行检修。

图7-19 屋内照明控制电路的控制方式

图7-20 屋内照明控制电路故障的检修流程

2.楼道照明控制电路的故障分析

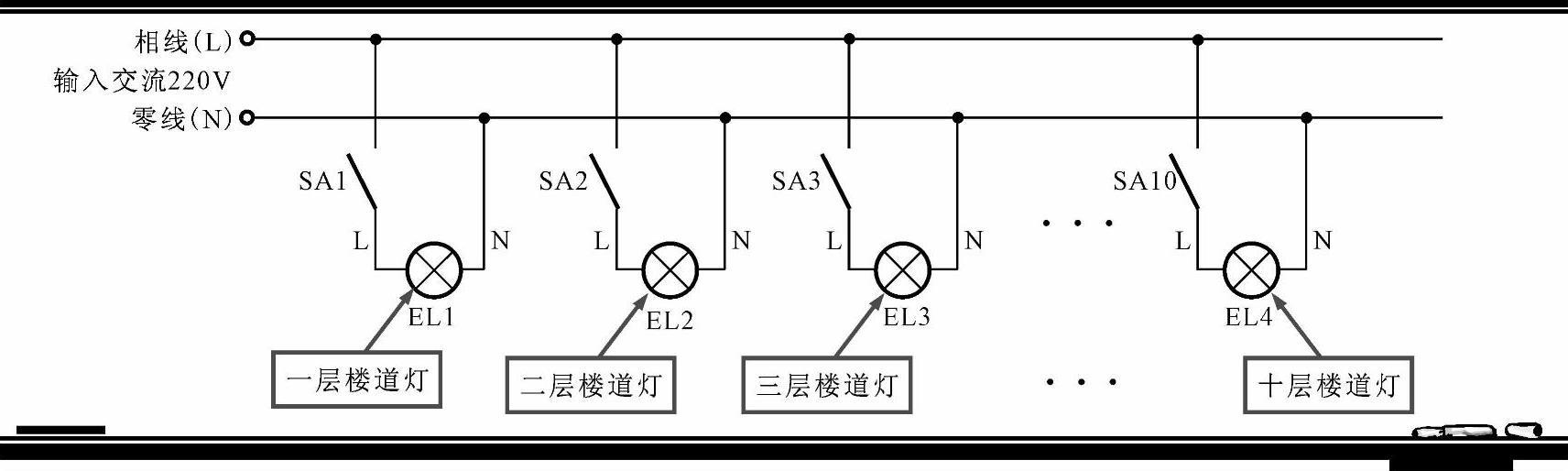

图7-21所示为楼道内节能灯的控制方式。楼道内的节能灯通常使用并联的方式连接在供电电路中。通常控制开关会选择声控延时开关、触摸延时开关、光控延时开关以及声光控延时开关等对楼道内的节能灯进行控制。由于声控延时开关、触摸延时开关、光控延时开关以及声光控延时开关都带有延时控制关闭的功能，所以在上下楼时，不需要手动关闭开关。

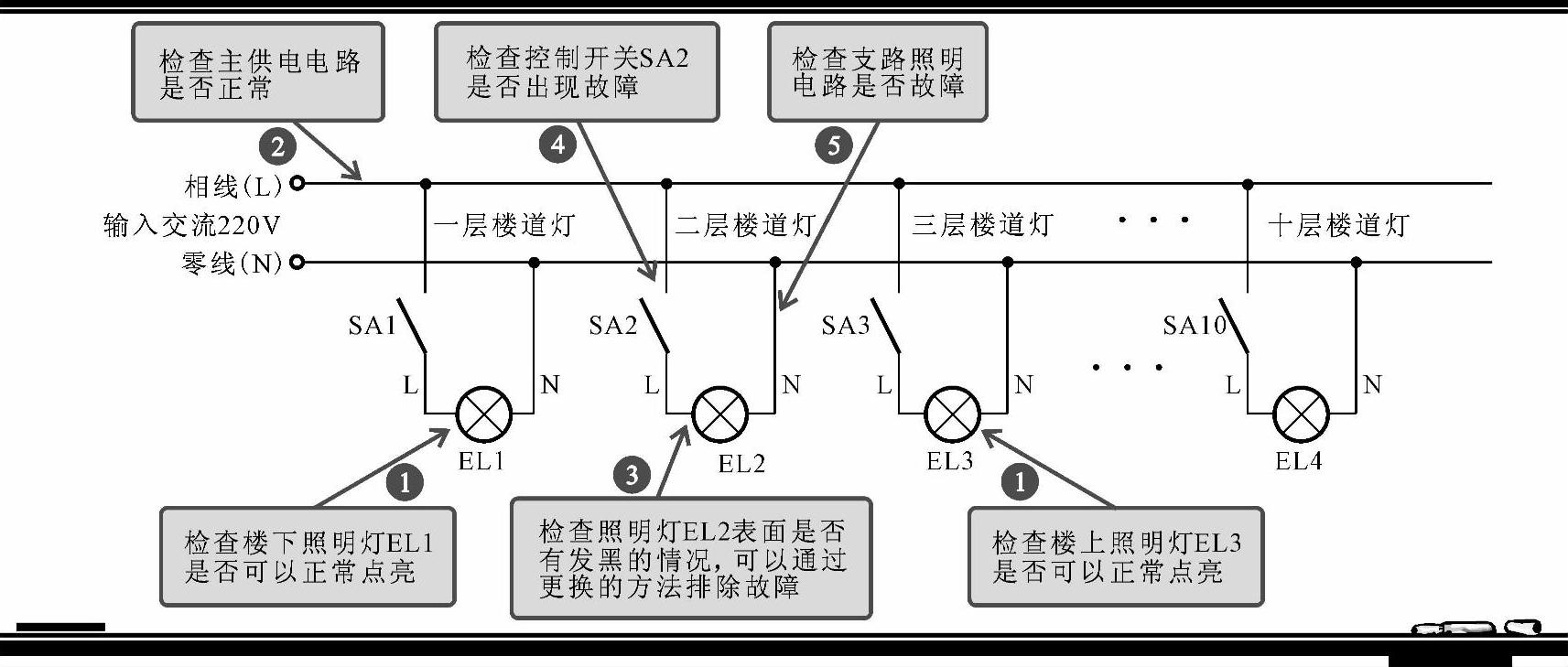

图7-22所示为楼道照明控制电路故障的检修流程。当楼道中节能灯EL2照明电路出现故障时，应当检查其他楼层的节能灯是否正常点亮。若其他楼层都无法点亮时，应当检查主供电电路，若其他楼层的节能灯可以点亮，应当检查照明灯EL2是否正常。若照明灯正常应当检查控制开关，若开关正常，则应检查支路照明电路是否有故障。

图7-21 楼道照明控制电路的控制方式

图7-22 楼道照明电路故障的检修流程

提问

如果楼道内的节能灯亮度异常或亮度过暗时，应首先检查哪儿？

回答

通常，楼道内节能灯亮度异常，则应检查供电电压是否过高。若供电电压过高，则需要更换与供电电压相匹配的节能灯。如果楼道内节能灯的亮度过暗时，则应检查供电电压是否过低。若供电电压过低，则应对供电电路进行检修。当供电电压正常时，应检查供电电路是否有故障。

3.智能控制照明电路的检修流程

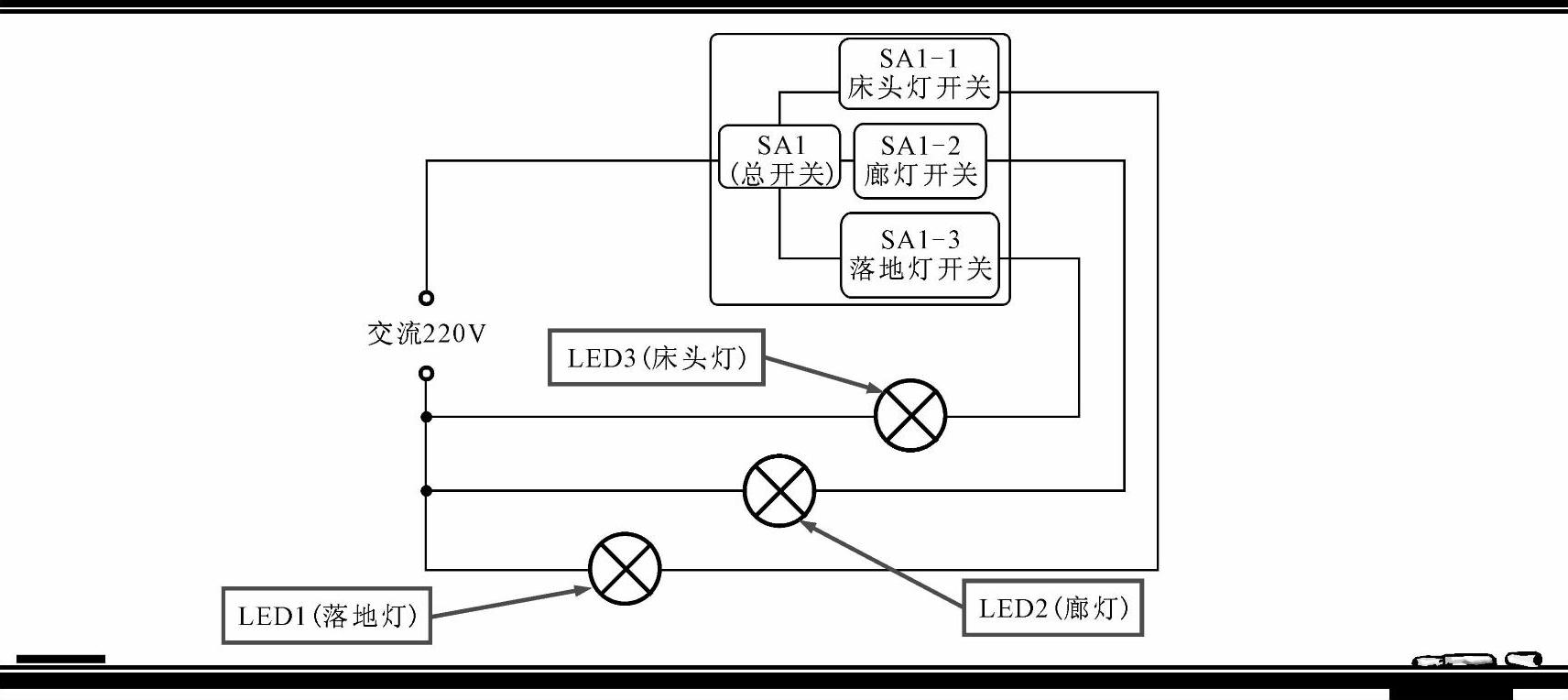

图7-23所示为智能控制开关控制多盏照明灯的控制方式。智能控制开关可以分别使用不同的键来控制对应的LED灯，如按下落地灯控制键时，LED3点亮，当按下廊灯控制键时，LED2点亮，按下床头灯控制键时，LED1点亮。需要关闭单独的一盏灯时，可以按下该灯的控制键，若需将所有的灯同时关闭时，可以按下总关按键。

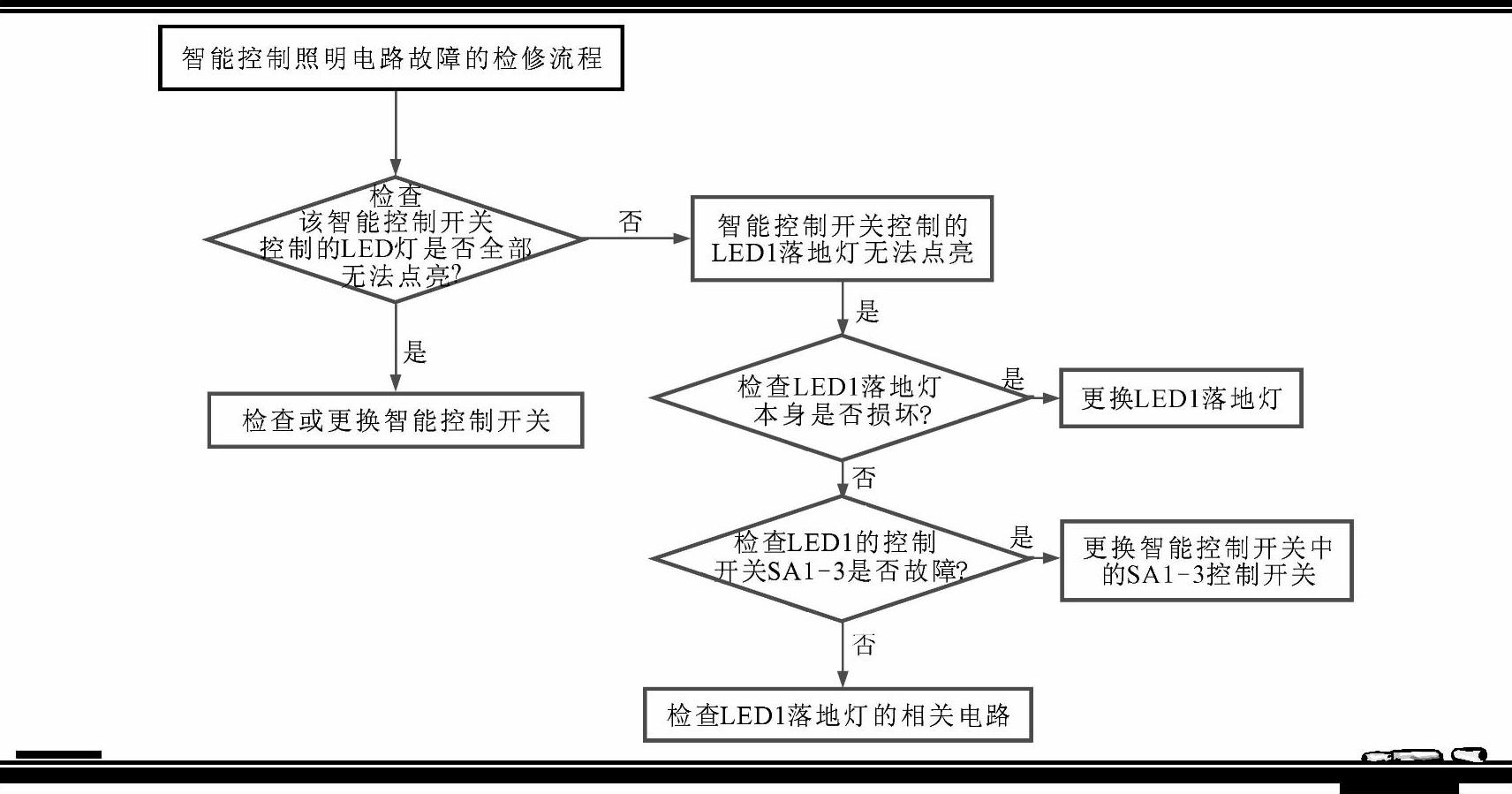

图7-24所示为智能控制照明电路故障的检修流程。智能控制照明电路有故障时，首先检查该智能开关控制的LED灯是否全部无法点亮。若全部无法点亮时，则应检查智能控制开关。若控制开关正常，则应对供电电路进行检查。若其中LED1无法点亮时，则应检查LED1是否发生故障，若LED1出现故障，则需要对其进行检查或更换。若其他灯也不亮，则应检查相应的开关和电路。

图7-23 智能控制开关控制多盏照明灯的控制方式

图7-24 智能控制照明电路的检修流程
