公共照明控制电路的结构分析

2023-06-22 理论教育版权反馈

【摘要】：与室内照明控制电路不同的是，公共照明控制电路的照明灯具的数量通常较多，且大多具有自动控制的特点。图7-10 公共照明控制电路的构成公共照明电路通常是几个、十几个或上百个照明灯具同时受控于一组电路，对照明灯进行的各种控制状态都是采用集中控制方式，例如常见的楼宇内楼道照明、街道或公路两侧的路灯照明等。图7-12所示为公共照明电路的实际应用。

公共照明控制电路是指在公共场所，当自然光线不足的情况下用来创造明亮环境的照明控制电路。常见的公共照明控制电路包括景观照明电路、小区照明电路、公路照明电路以及信号灯控制电路等，如图7-10所示。与室内照明控制电路不同的是，公共照明控制电路的照明灯具的数量通常较多，且大多具有自动控制的特点。

公共（室外）照明电路与室内照明电路类似，也是通过控制照明用电电路的通断来实现对照明灯具点亮或熄灭的控制，图7-11所示为公共照明电路的结构组成。所不同的是，公共照明电路的控制部件多采用电子元件或电气控制部件组成较为简单的控制电路，其控制的过程主要有人工控制和自动控制两种类型。另外，公共照明电路与室内照明电路中的照明灯具也有所区别。

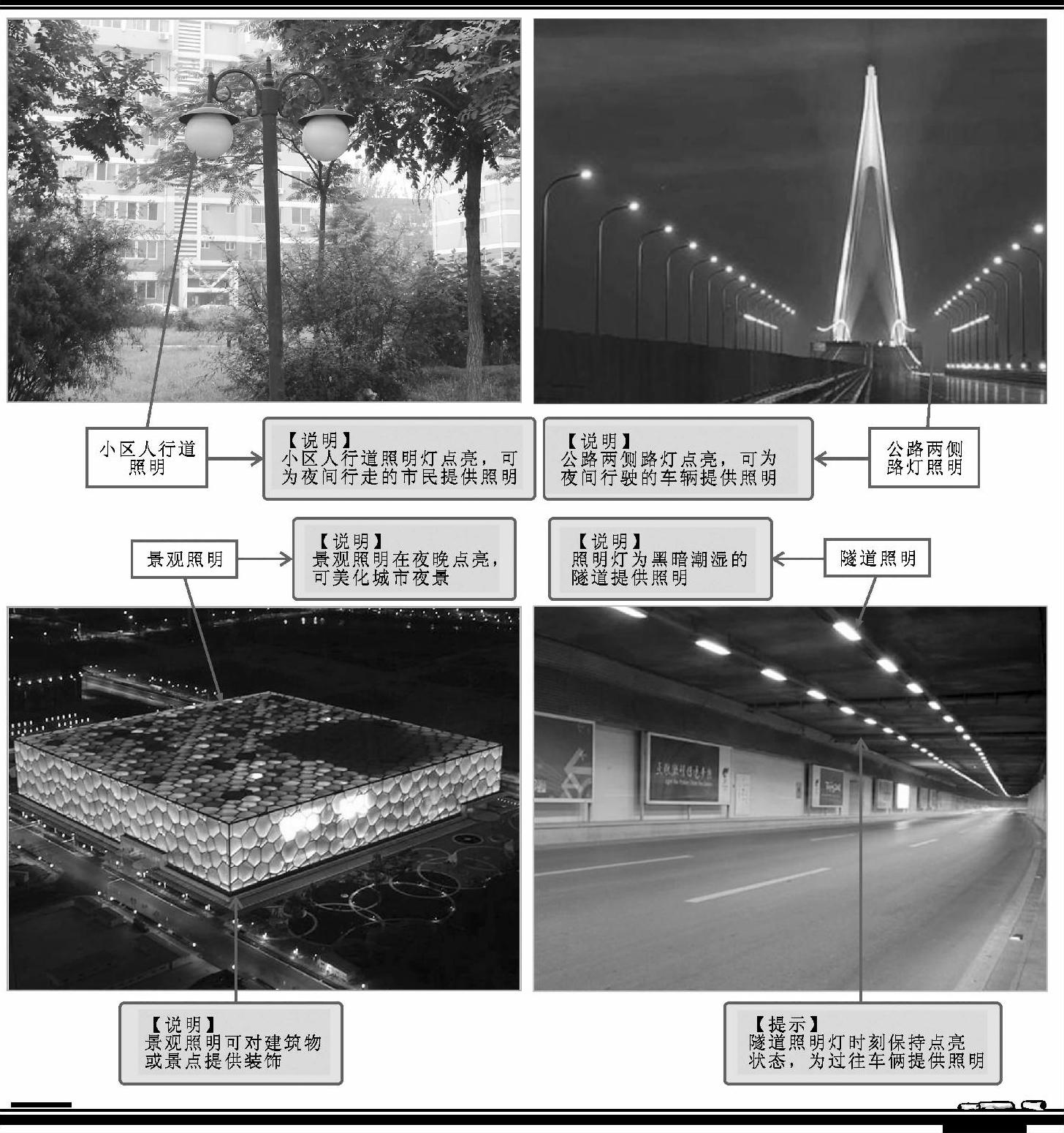

图7-10 公共照明控制电路的构成

公共照明电路通常是几个、十几个或上百个照明灯具同时受控于一组电路，对照明灯进行的各种控制状态都是采用集中控制方式，例如常见的楼宇内楼道照明、街道或公路两侧的路灯照明等。图7-12所示为公共照明电路的实际应用。

【资料】

随着技术的发展和人们生活需求的不断提升，公共照明控制电路所能实现的功能也多种多样，几乎在社会生产、生活的各个角落都可以找到公共照明控制电路的应用。

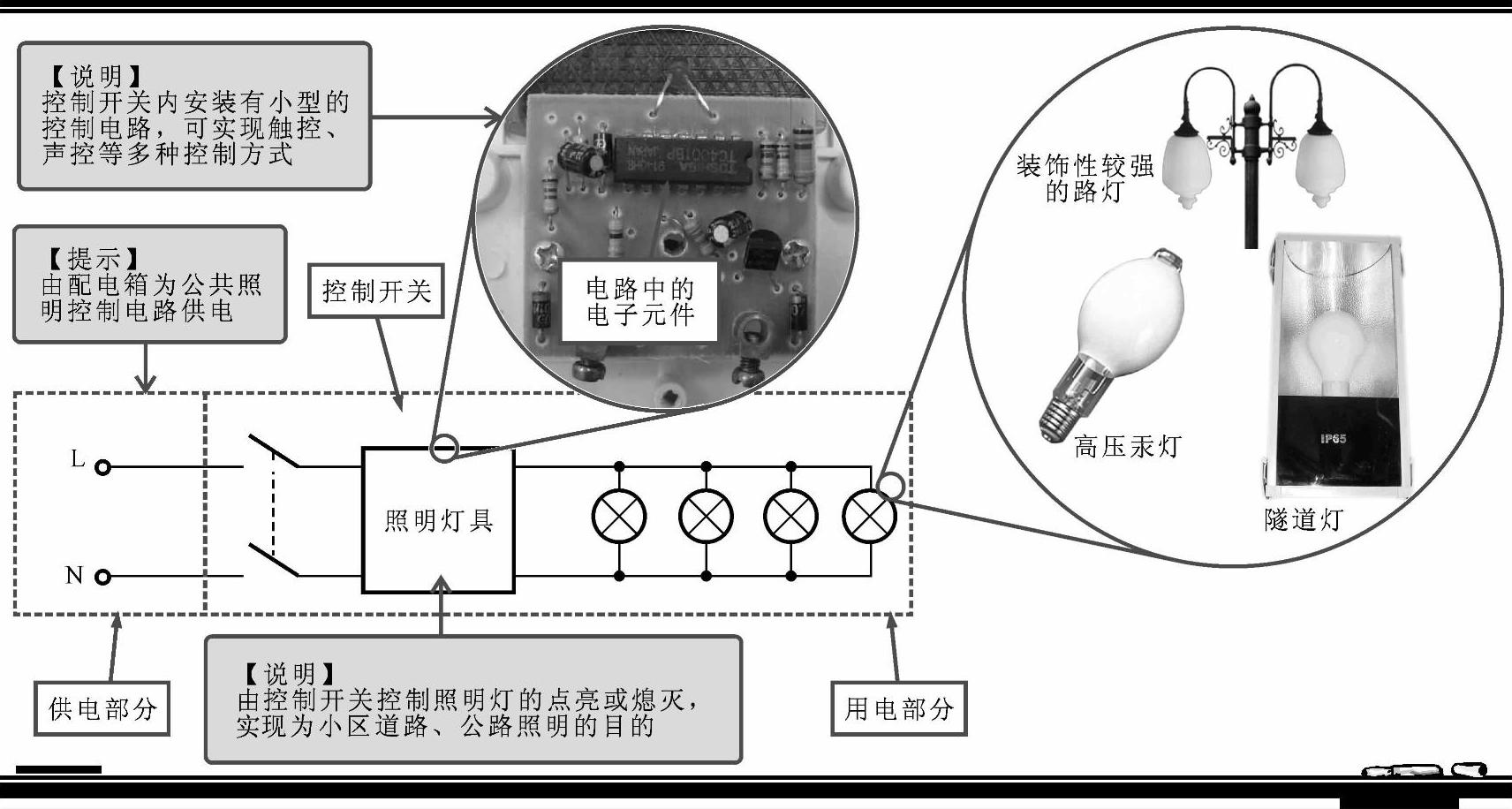

图7-11 公共照明电路的结构组成

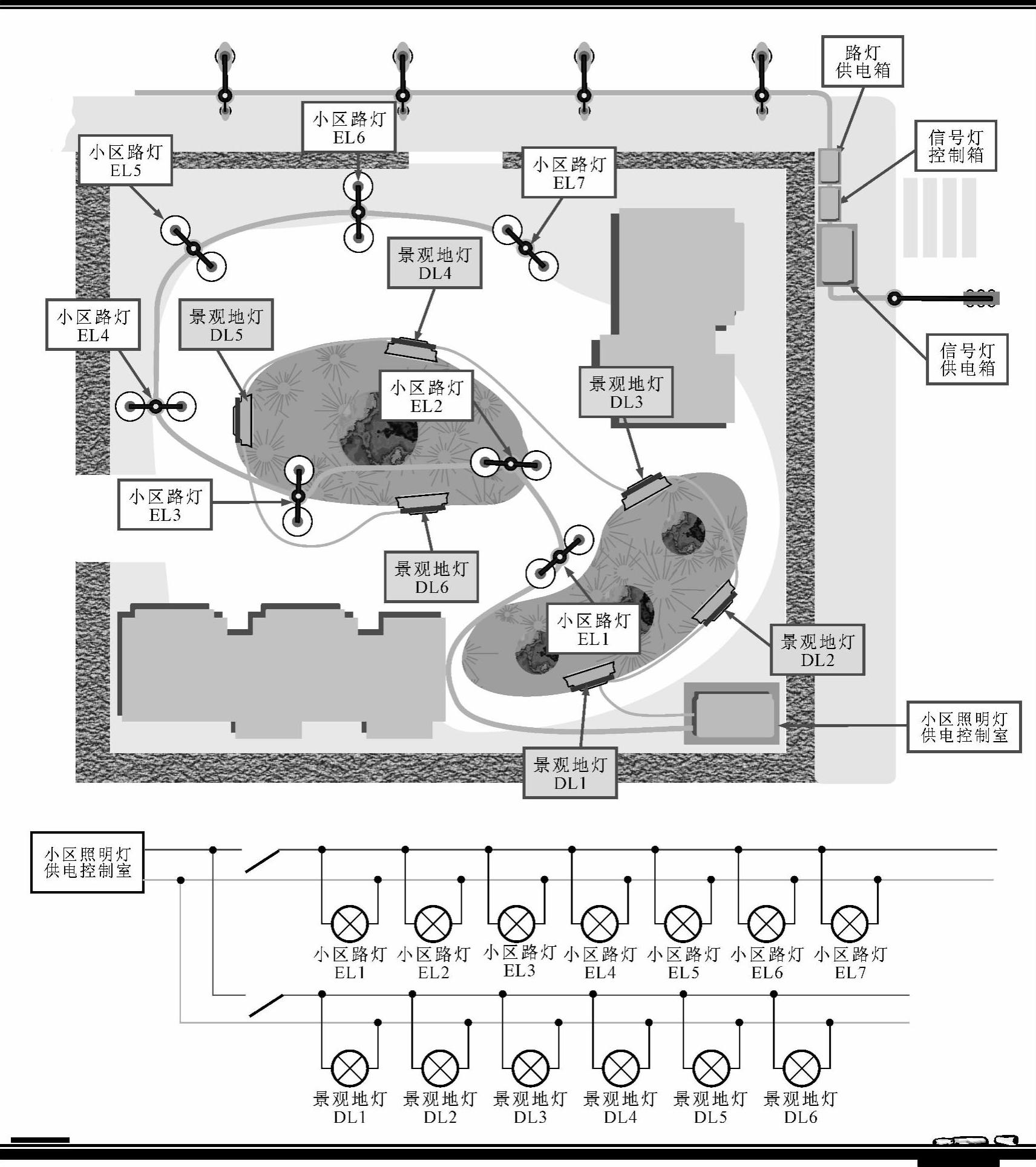

图7-12 公共照明电路的实际应用

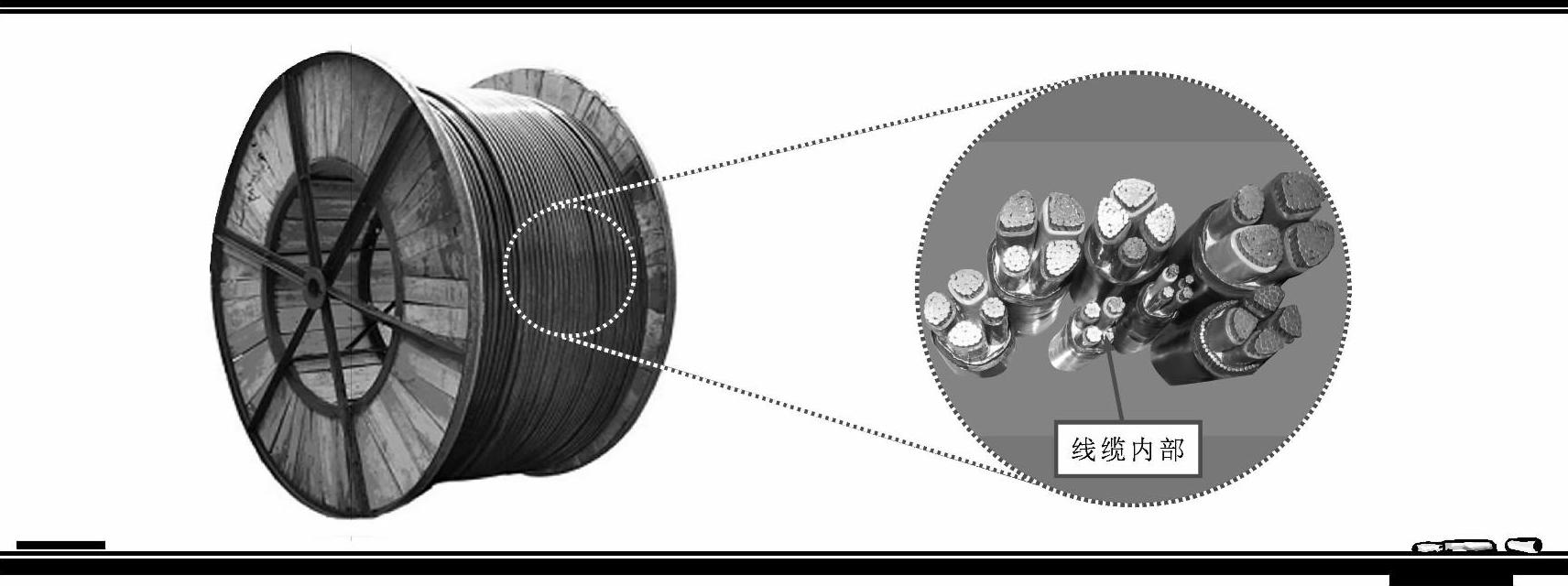

室外照明电路中的照明线缆通常会选择直径较粗的电力线缆，如图7-13所示。通常线缆的直径根据灯的数量以及载流量等进行选择，由于室外照明灯需要同时开启，所以在选择导线直径时，须考虑导线能承受照明灯同时开启时的最大电流值。

图7-13 室外照明电路中使用的导线

【资料】

室外照明线缆外形为圆形。根据该线缆的功能和敷设环境的不同，内部的保护层功能也有所不同，如图7-14所示。通常内部有双根或多跟导体，在导体外端带有绝缘层，若需要使用在承重能力较强的地方使用时，需要使用带有内衬层和钢带的线缆。

图7-14 线缆内部构成

2.控制器

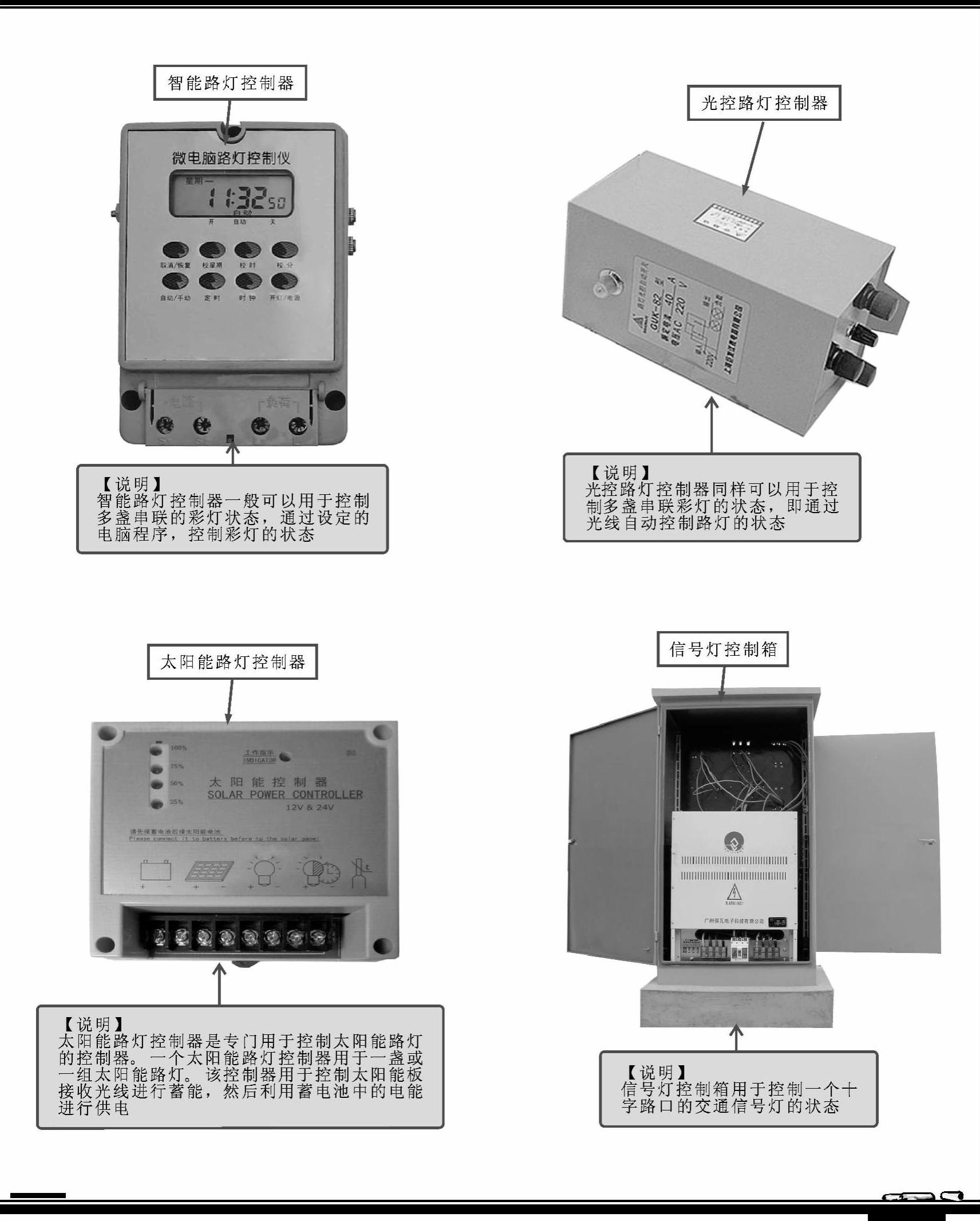

室外照明电路中的控制器大多选择较为智能的控制开关，图7-15所示为常见的室外照明控制开关。

图7-15 室外照明控制电路中的控制器

【资料】

室外照明控制电路中常使用的照明灯具有碘钨灯、高压汞灯、高压钠灯、低压钠灯、LED室外照明灯等，如图7-16所示。

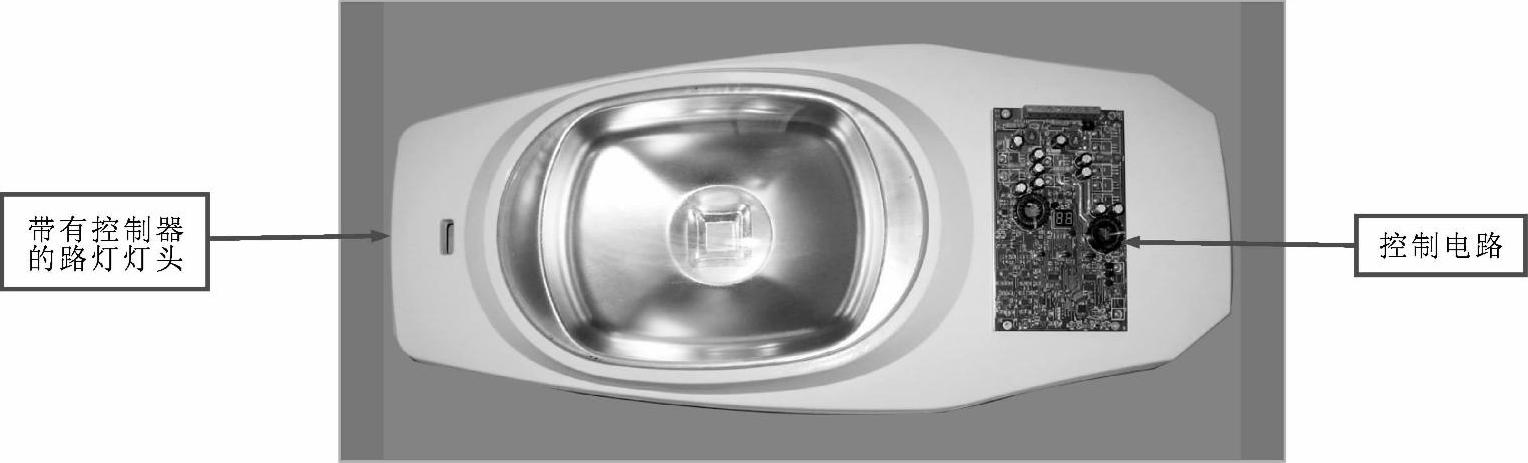

图7-16 带有控制器的路灯灯头

3.照明灯具

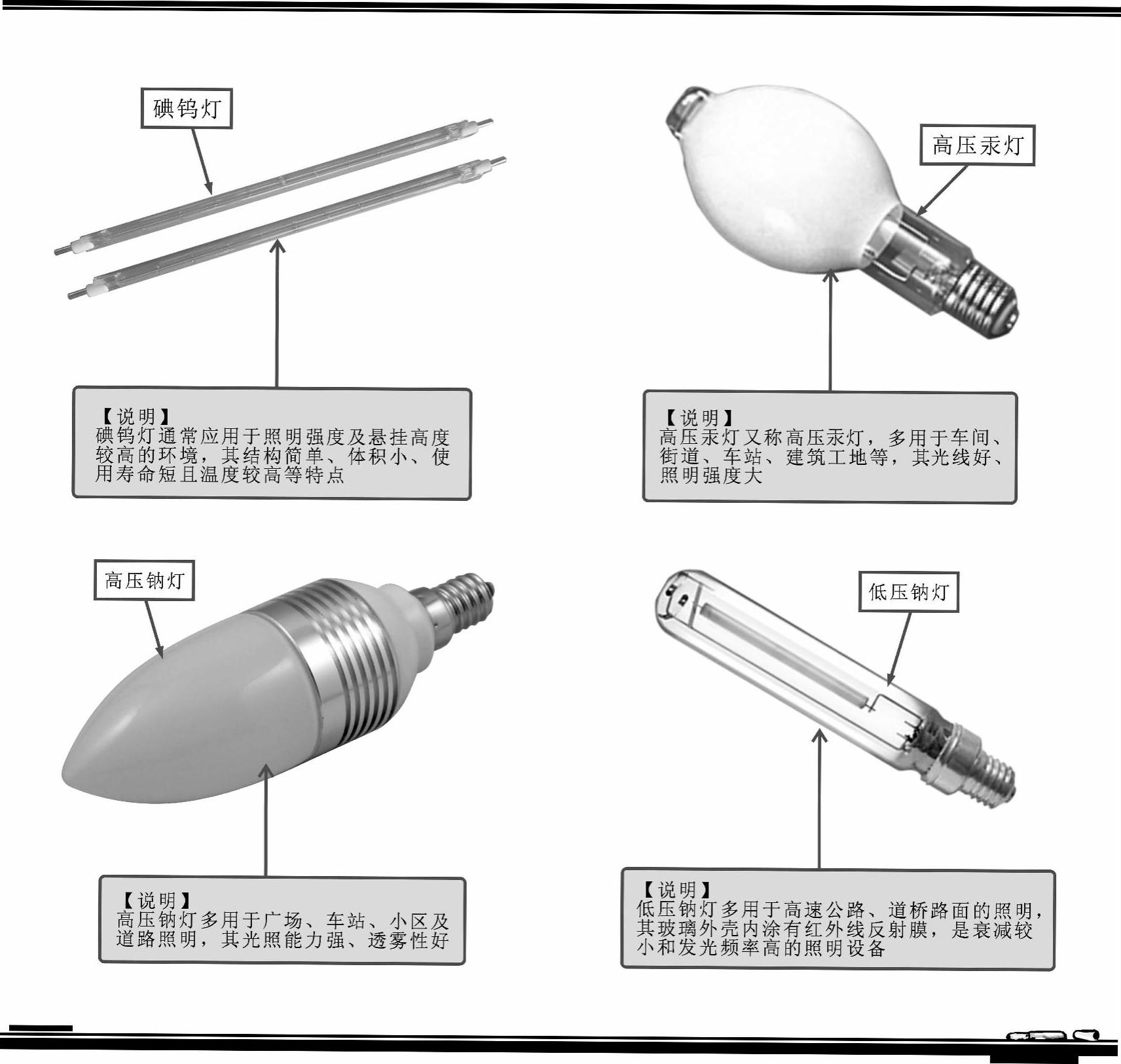

图7-17所示为室外照明控制电路中常使用的照明灯具的实物外形。

图7-17 室外控制系统使用的照明灯具的实物外形

图7-18所示为室外照明控制电路照明灯具的典型应用。

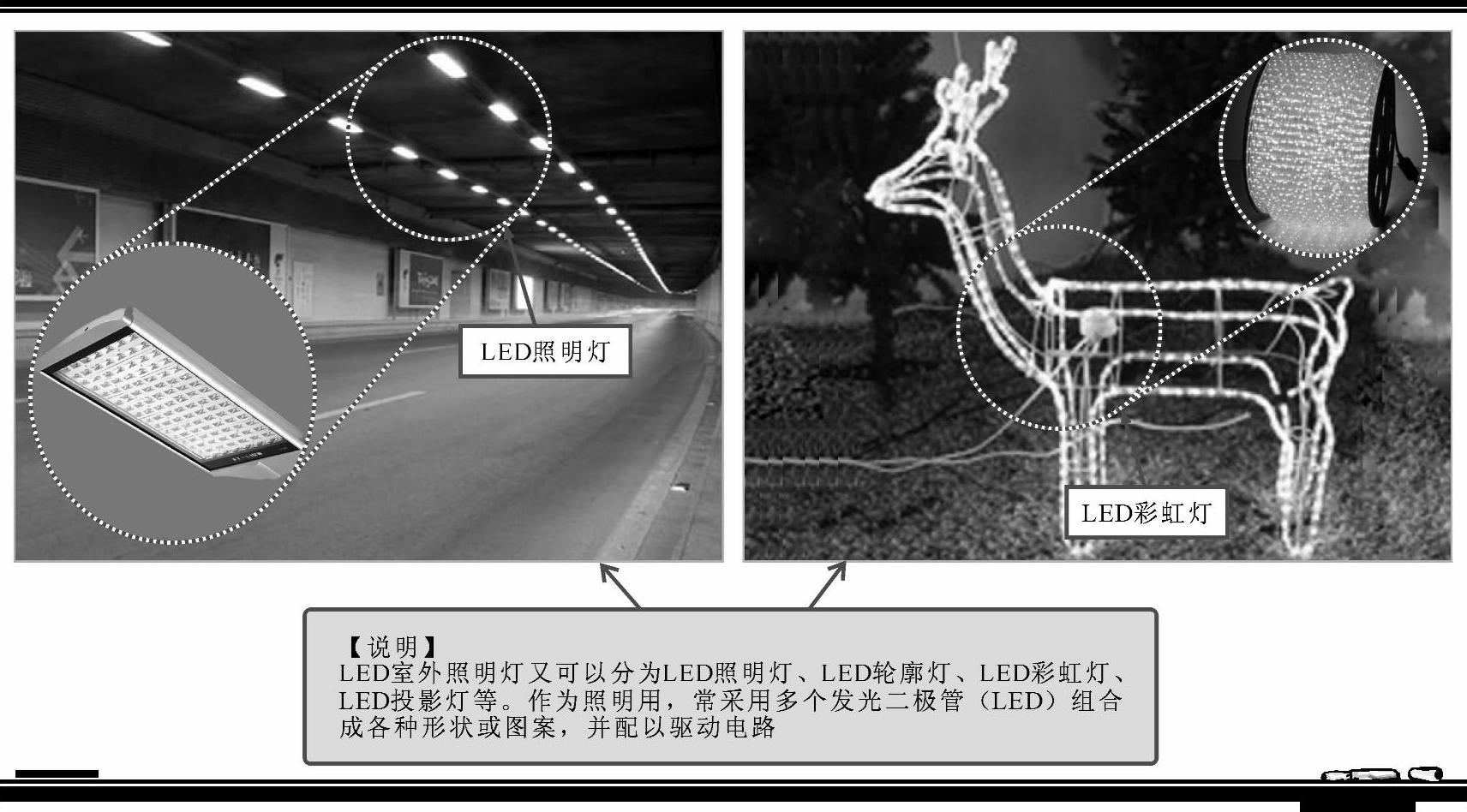

图7-18 室外控制系统使用的照明灯具的典型应用
