室内照明电路的结构设计介绍

2023-06-22 理论教育版权反馈

【摘要】：室内照明电路通过控制开关来控制照明电路的通断，从而最终实现对室内照明灯具的点亮或熄灭控制。该室内照明电路主要是由导线、控制开关以及照明灯具等构成。室内照明电路是基础用电电路中最常见的一种电路。图7-3所示为典型室内照明电路的结构组成。图7-4 室内照明电路的应用1.导线室内照明电路采用的导线一般选择截面积为2.5mm2和4mm2的铜芯导线，外套塑料管，如图7-5所示。选择室内照明电路的导线时，可以根据允许电压损失进行选择。

室内照明电路是指在室内场合，当室内光线不足的情况下用来创造明亮环境的照明电路。室内照明电路通过控制开关来控制照明电路的通断，从而最终实现对室内照明灯具的点亮或熄灭控制。室内照明电路是照明电路中最常见的一种。

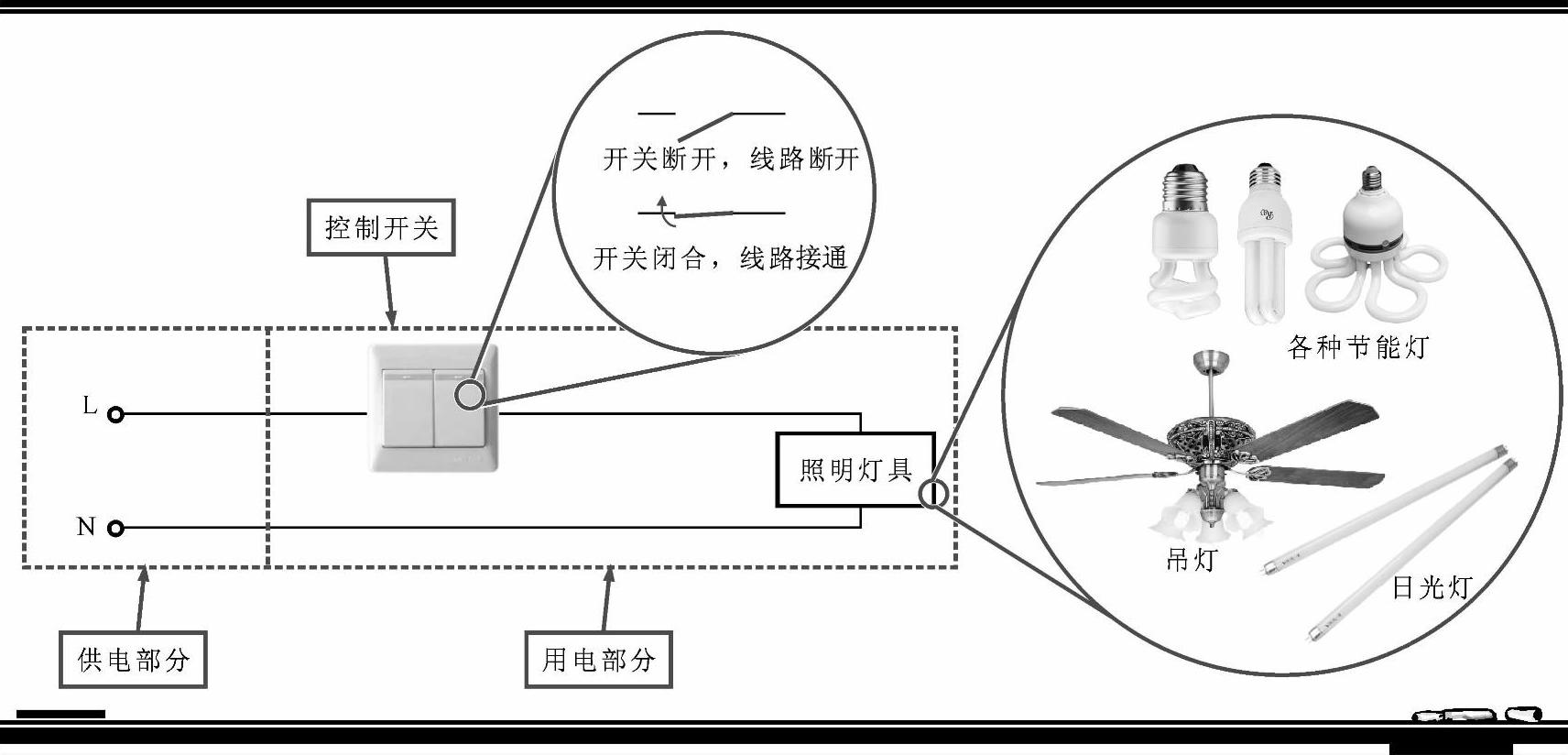

图7-2所示为典型室内照明电路的结构。该室内照明电路主要是由导线、控制开关以及照明灯具等构成。由于照明灯具不同，因此所对应的照明灯控制器件也有所不同。室内照明电路可分为楼道照明电路和屋内照明电路。

室内照明电路通过控制开关控制照明用电电路的通断，从而最终实现对室内照明灯具点亮或熄灭的控制。室内照明电路是基础用电电路中最常见的一种电路。图7-3所示为典型室内照明电路的结构组成。

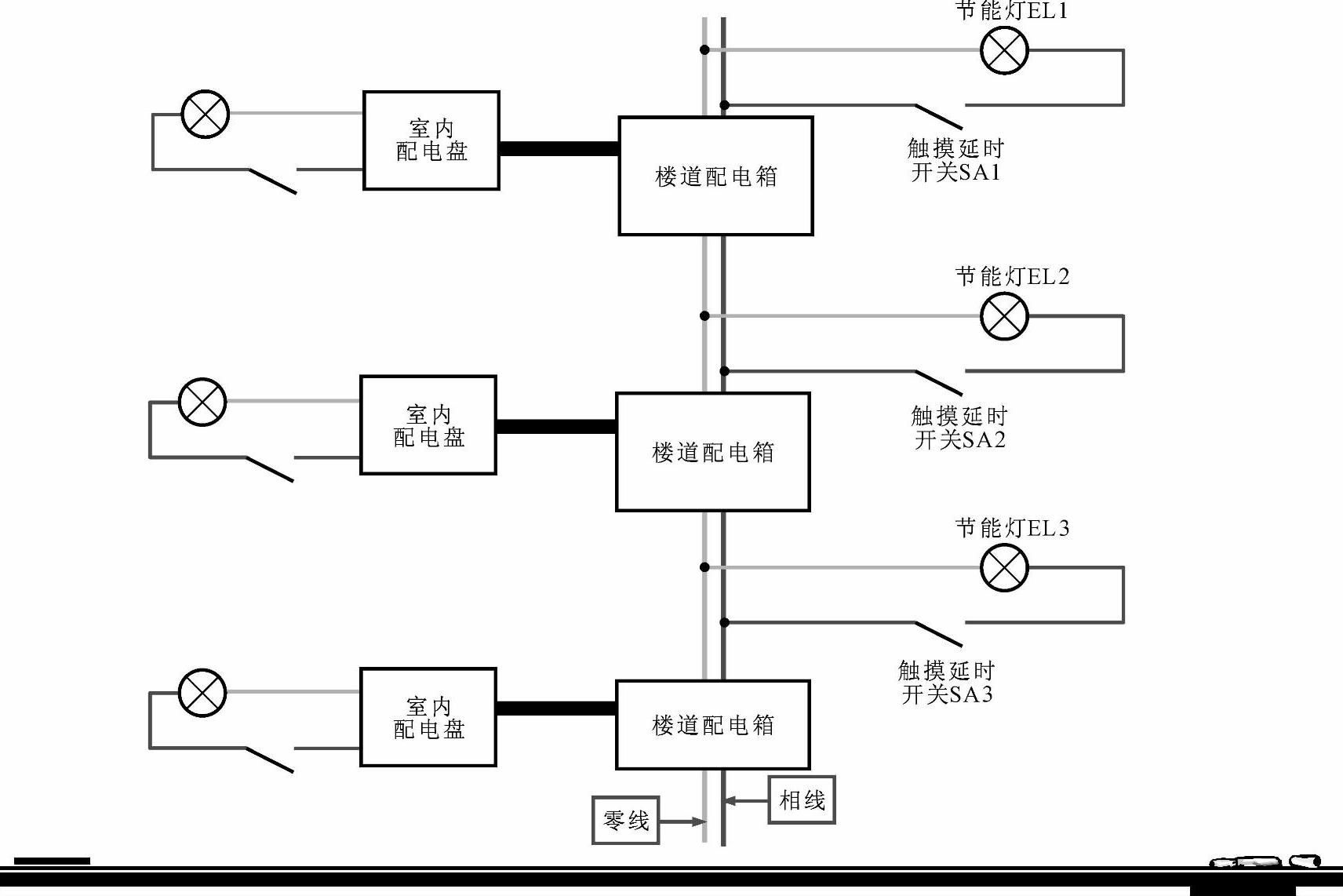

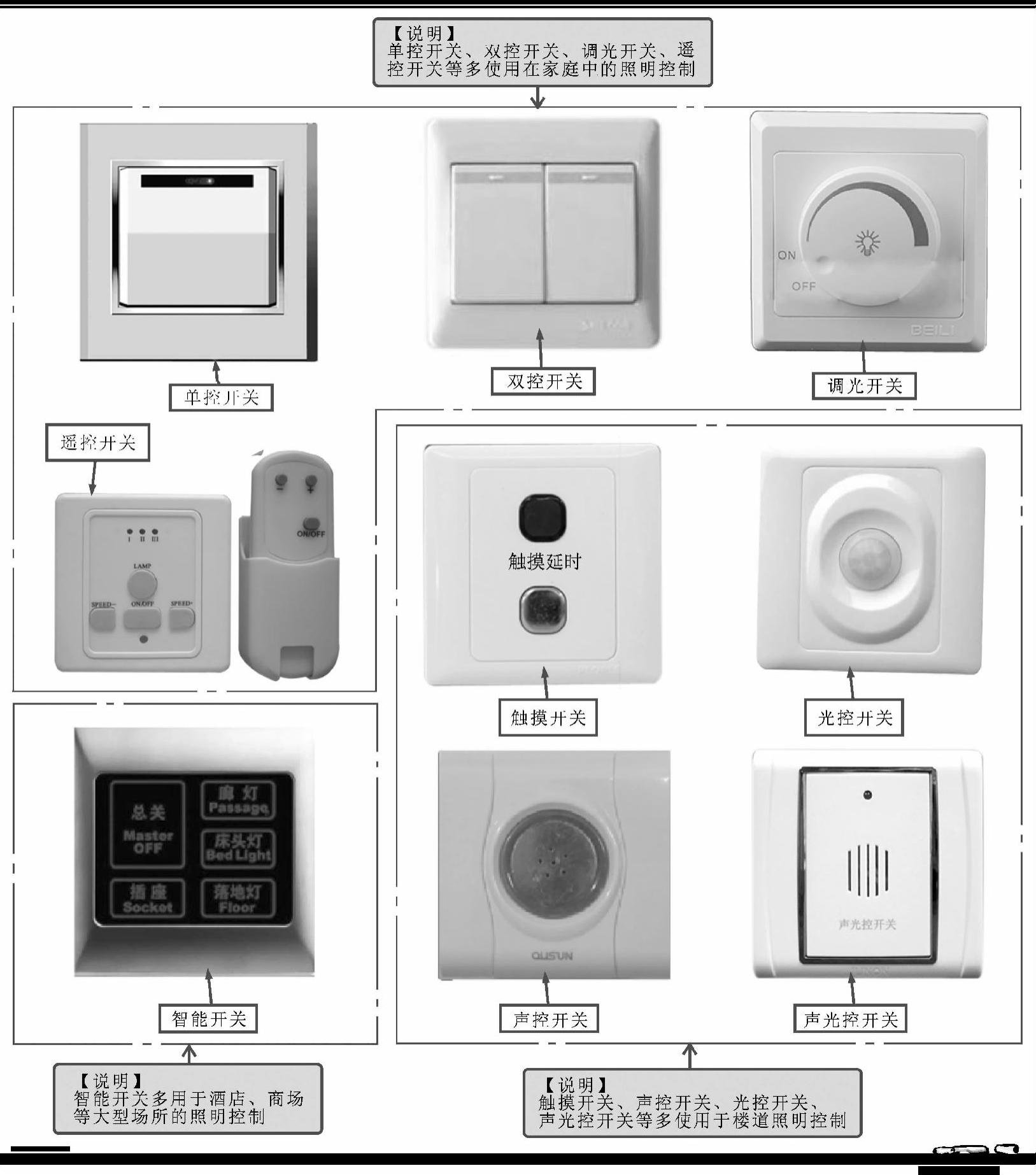

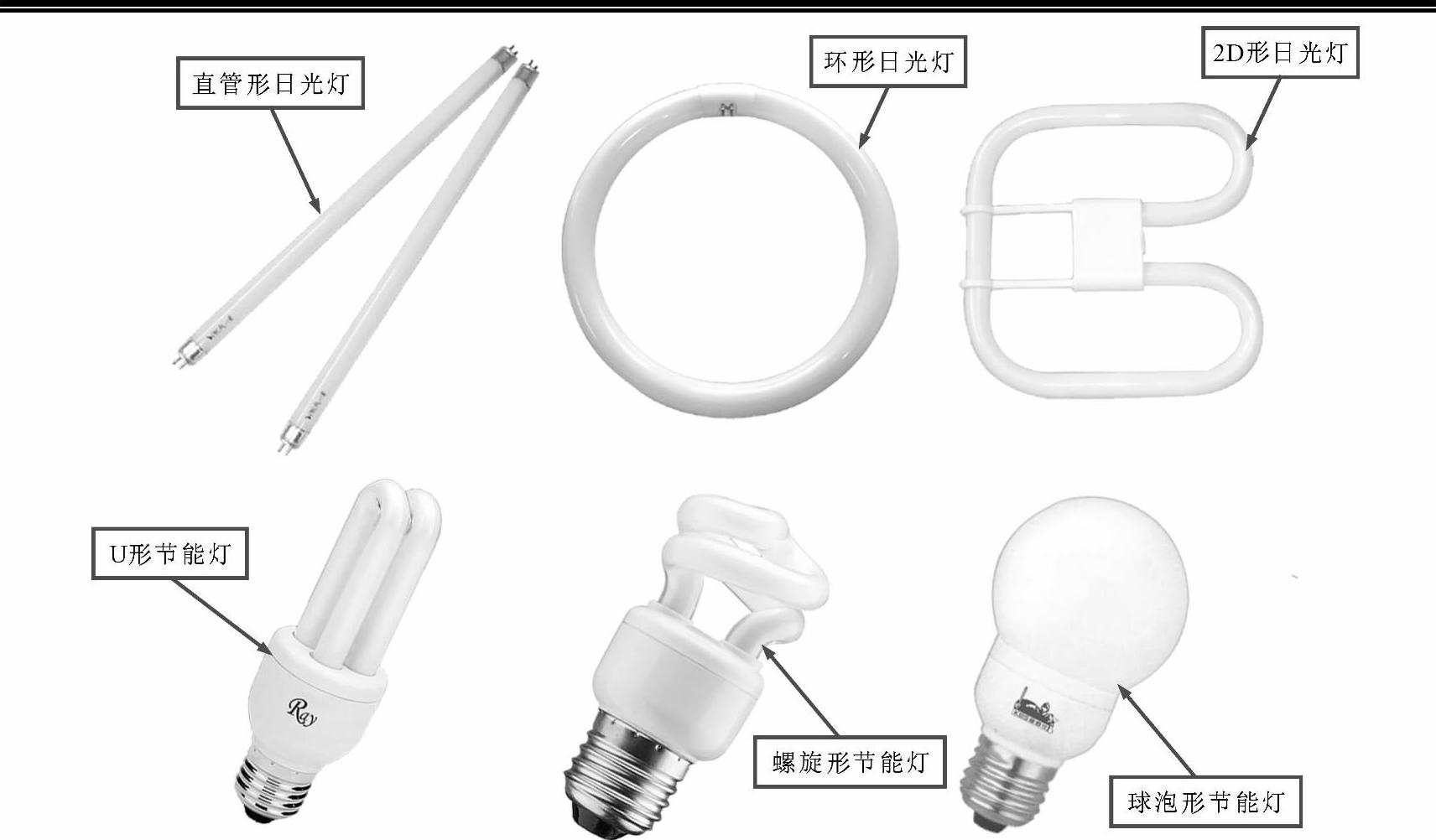

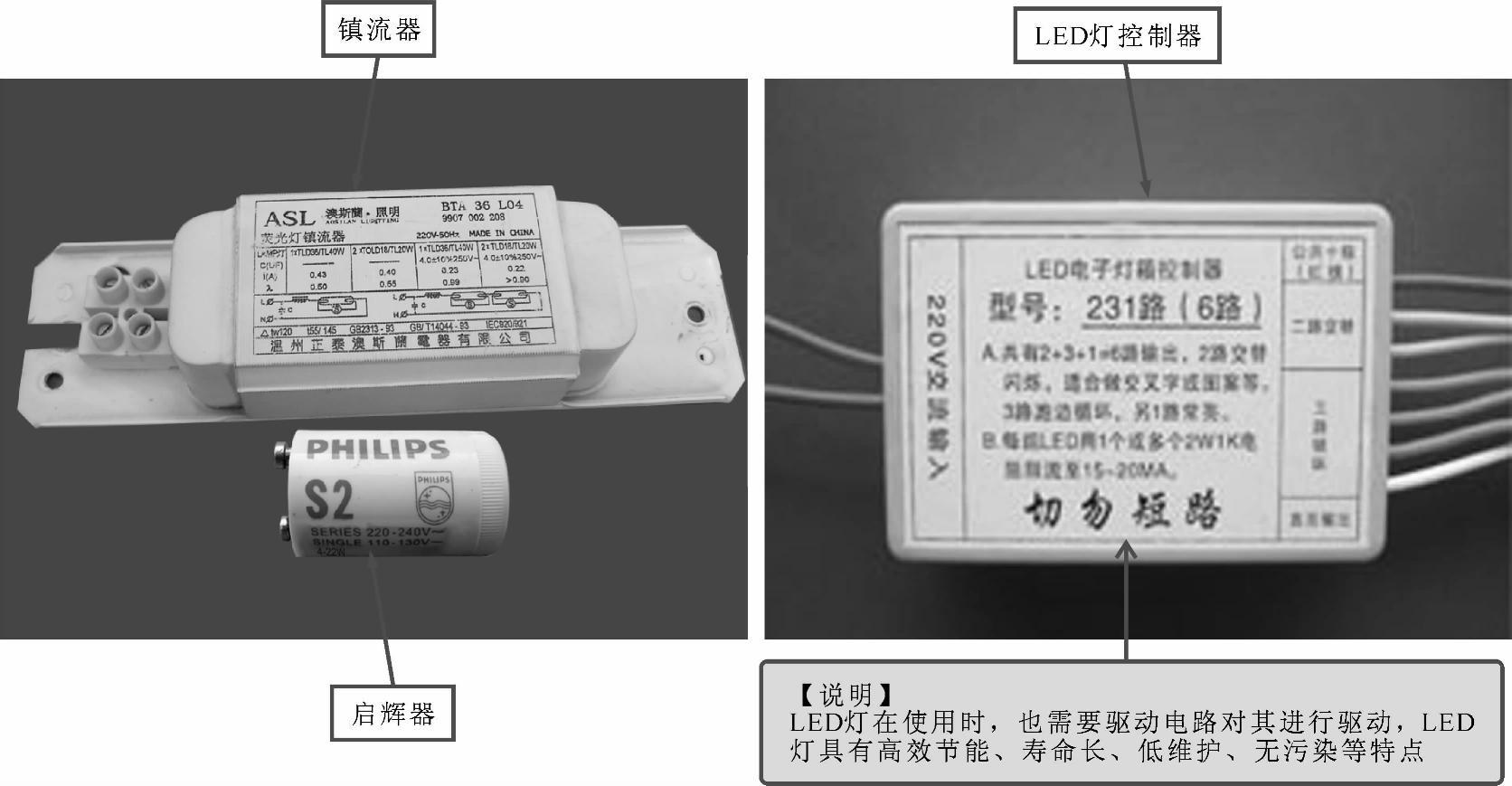

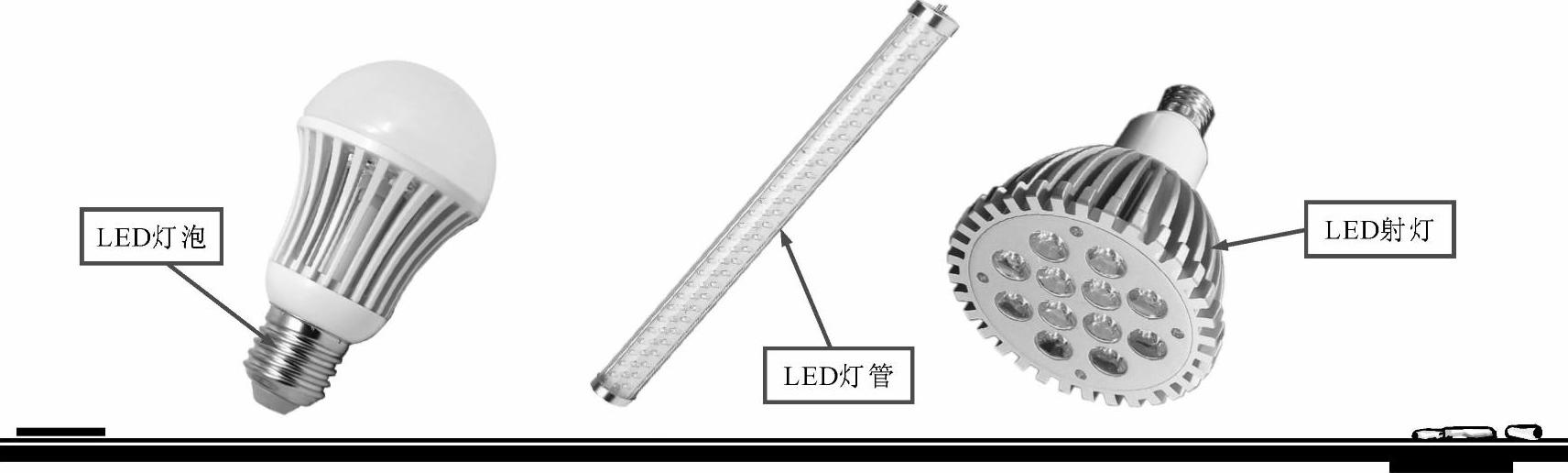

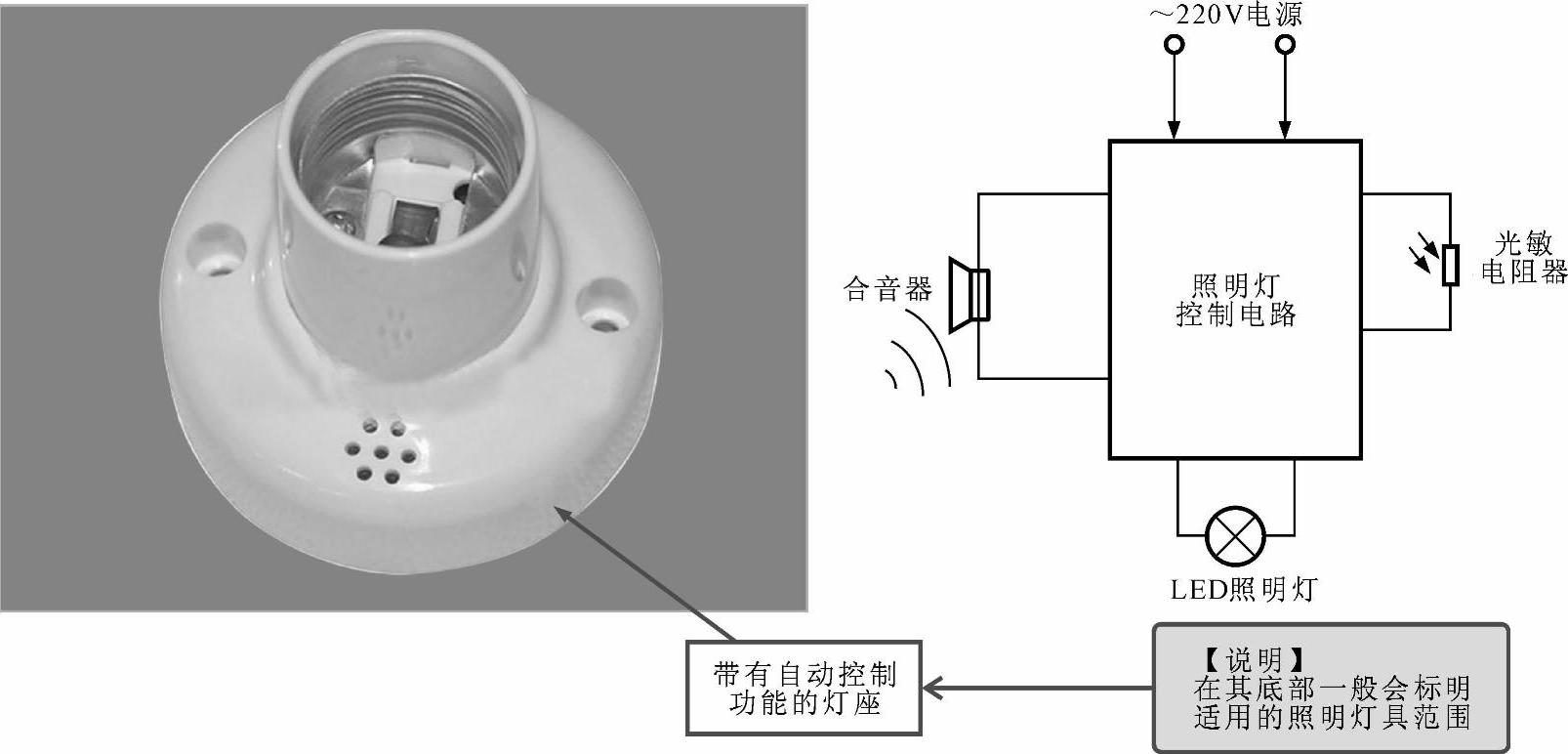

图7-2 典型室内照明电路的结构

图7-2 典型室内照明电路的结构（续）

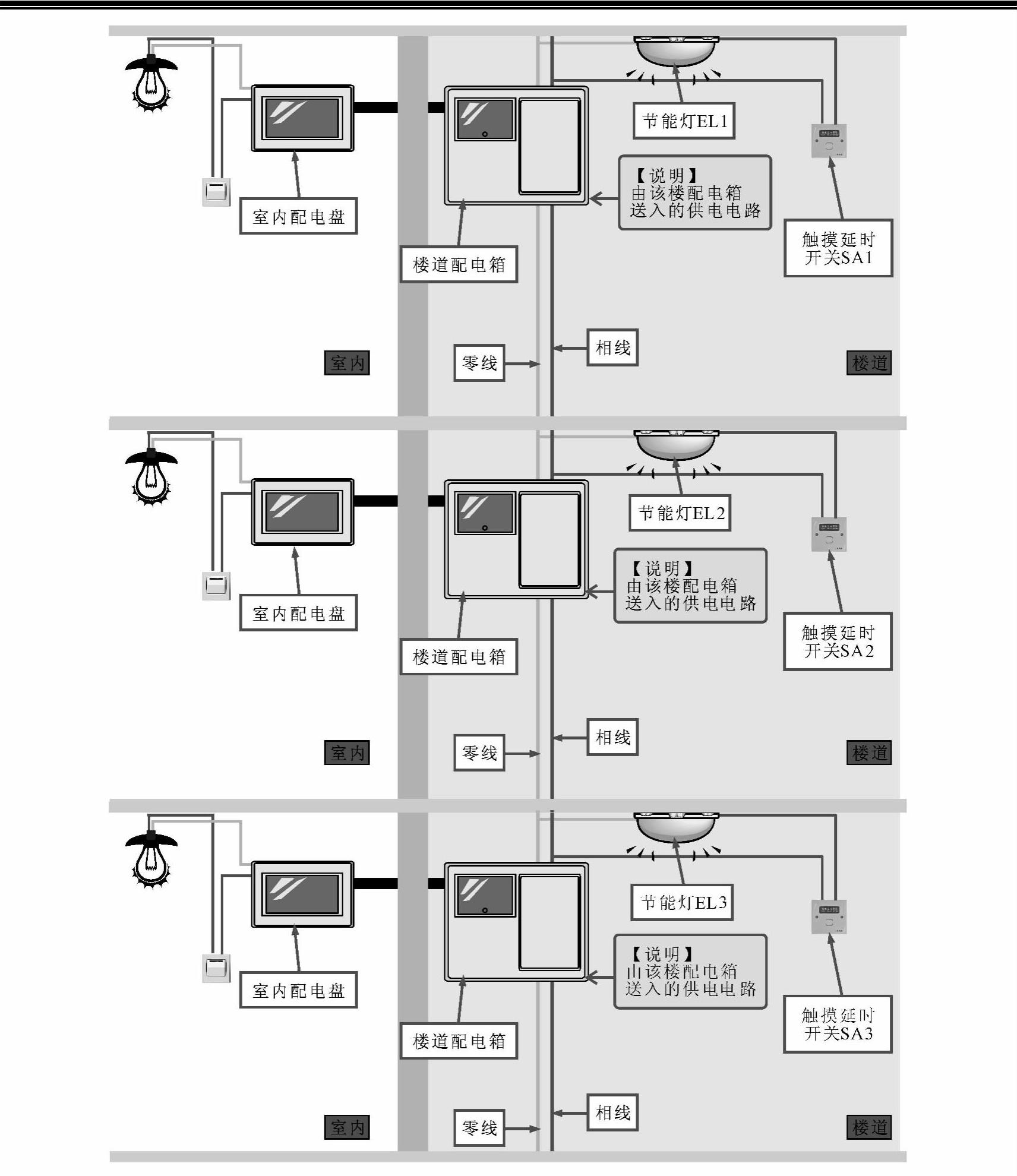

图7-3 室内照明电路的结构组成

【资料】

室内照明电路的结构较为简单，主要是由控制开关和照明灯具构成。当室内光线不足时，按动控制开关，室内照明用电电路接通，照明灯具点亮，为人们的生产、生活提供足够的亮度。如图7-4所示，这种照明电路无论是在家庭生活还是在工业生产上都有着广泛的应用，是最典型的一种室内照明电路。

图7-4 室内照明电路的应用

1.导线

室内照明电路采用的导线一般选择截面积为2.5mm²和4mm²的铜芯导线，外套塑料管，如图7-5所示。

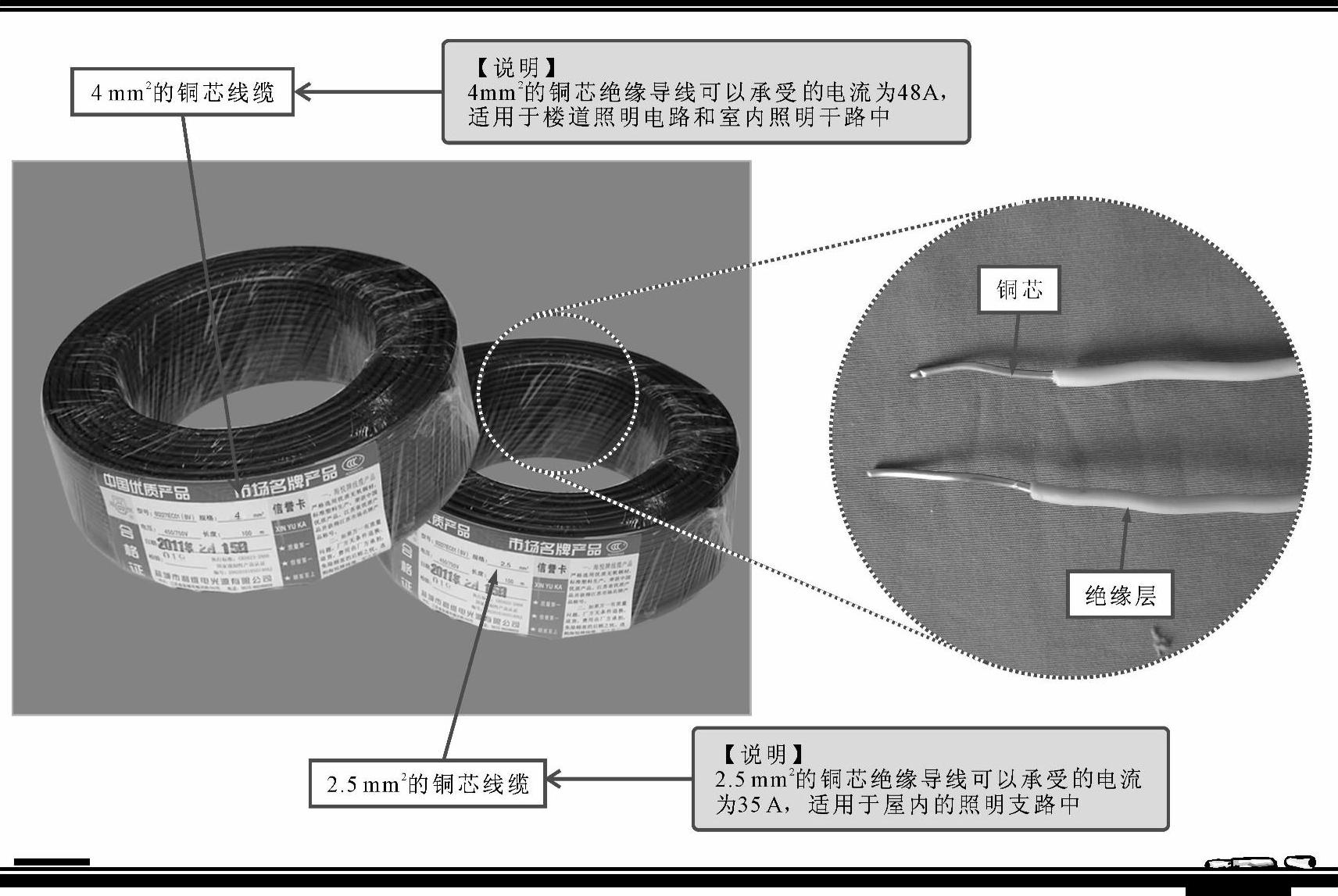

图7-5 室内照明电路中使用的导线

提问

我们应该根据哪些方面选择室内照明电路的导线。

回答

选择室内照明电路的导线时，可以根据允许电压损失进行选择。电流通过导线时会产生电压损失，电压损失的范围在±5%。按允许电压损失选择导线截面积可按下式计算：。其中，S表示导线的截面积（mm²）；P表示通过电路的有功功率（kW）；L表示电路的长度（km）；γ表示导线材料电导率，铜导线为58×10^-6、铝导线为35×10^-6（1／Ω·m）；△U_r表示允许电压损失中的电阻分量（%）；U_N表示电路的额定电压（kV）。
