低压供配电电路的检修操作优化
【摘要】：图6-49 检查经电能表输出的电流当低压供电系统中的用户中出现停电现象时，也有可能是由于该用户的电能表内无电量而导致的。所以在对配电盘中的电流进行检测前，应当检查电能表中的剩余电量。将其更换，即可排除该低压供配电电路中的故障。
当低压供配电电路中配电盘的输出电路无电压输出，导致该用户发生停电时，可以根据低压供配电电路的供电流程进行具体检修。
1.查看同级电路

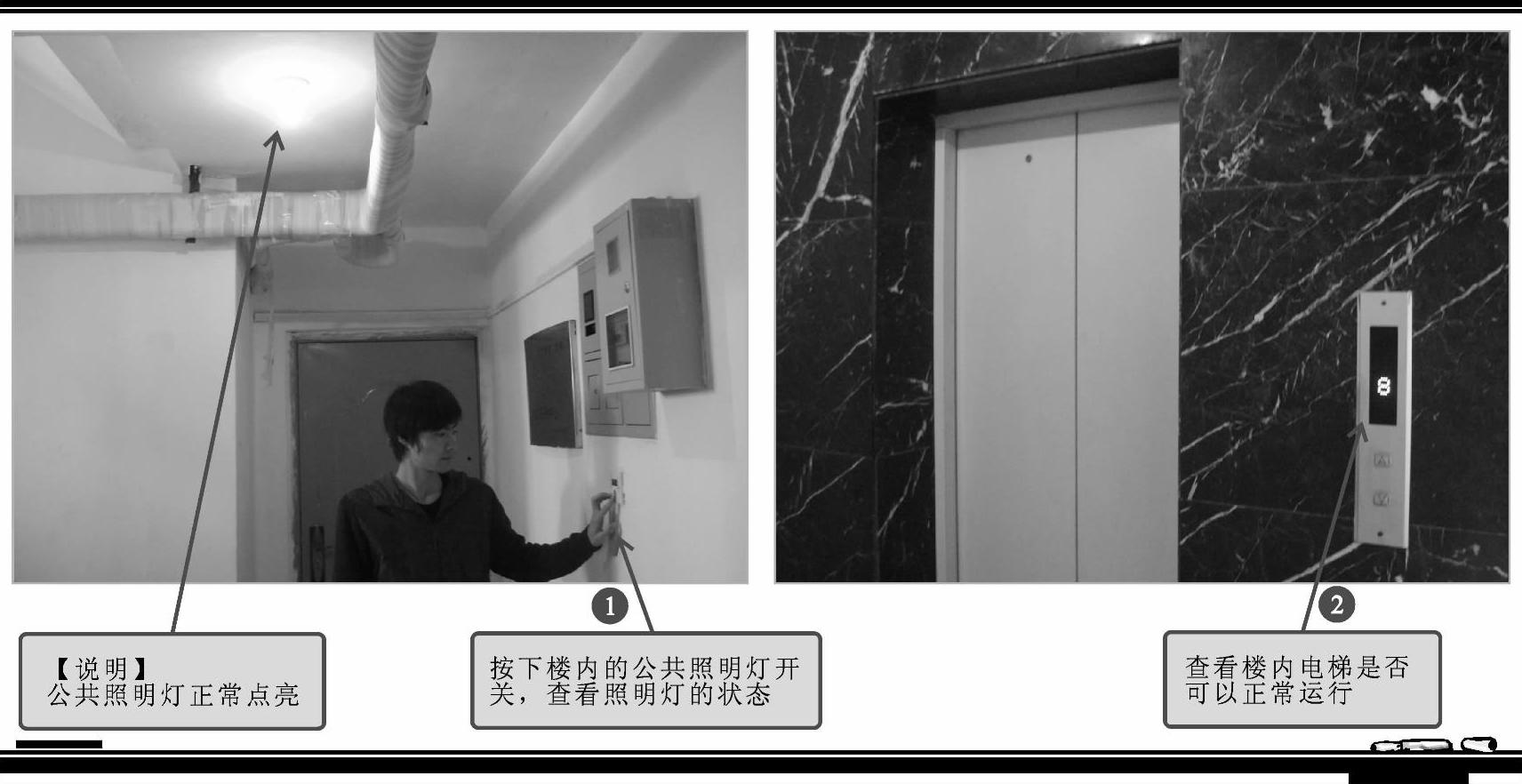

首先应当查看楼道照明电路和电梯供电电路是否正常。如图6-48所示，进入楼道，按下楼内的公共照明灯开关，查看照明灯的状态，再查看电梯是否可以正常运行。
2.检查经电能表输出的电压或电流

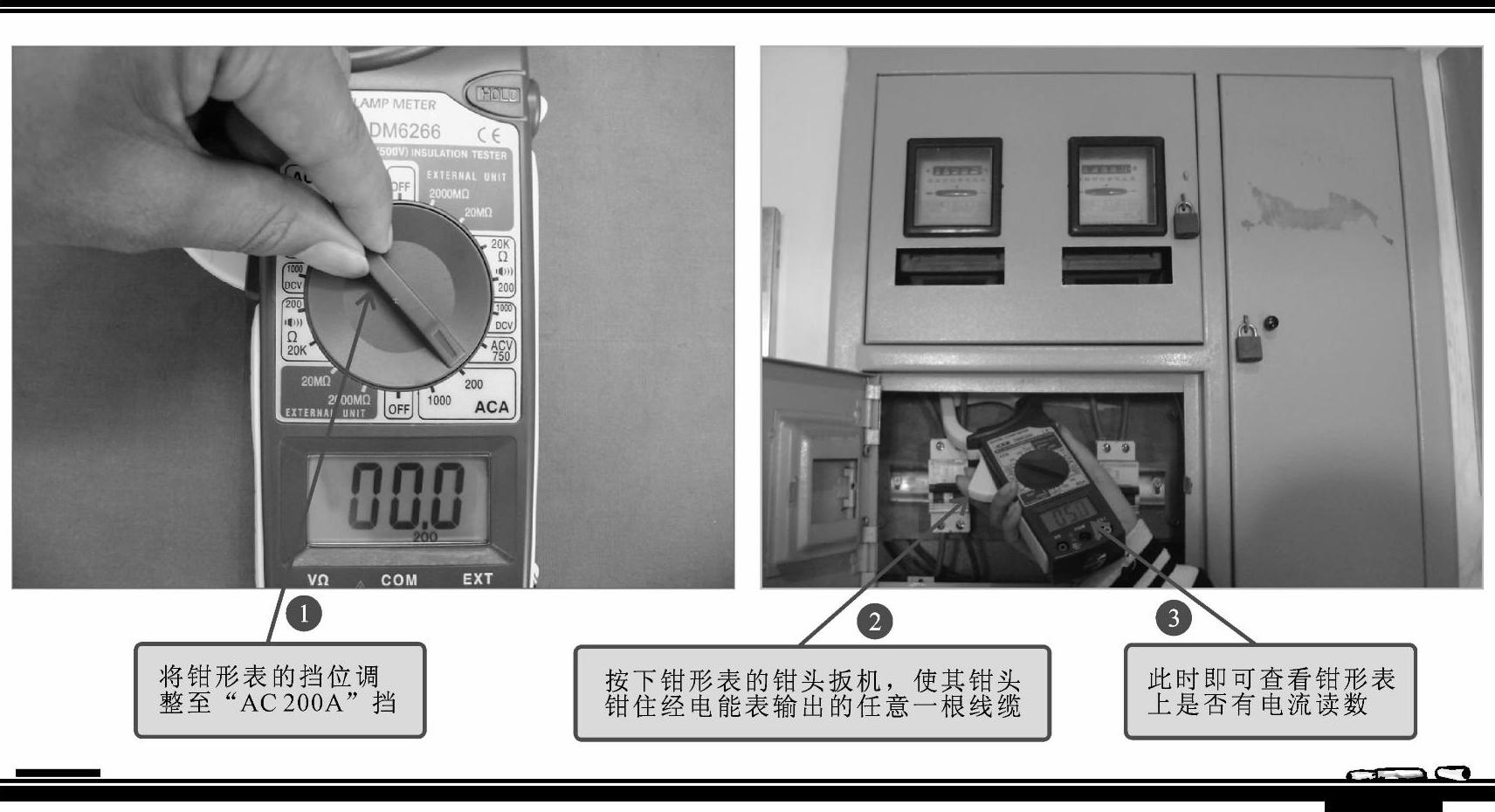

经检查发现楼内照明灯可以正常点亮，电梯也可以正常运行，此刻即可将故障锁定为该用户的供配电电路。使用钳形表检查该用户配电箱中电路是否有电流通过，如图6-49所示。
图6-48 查看同级电路
图6-49 检查经电能表输出的电流
【资料】

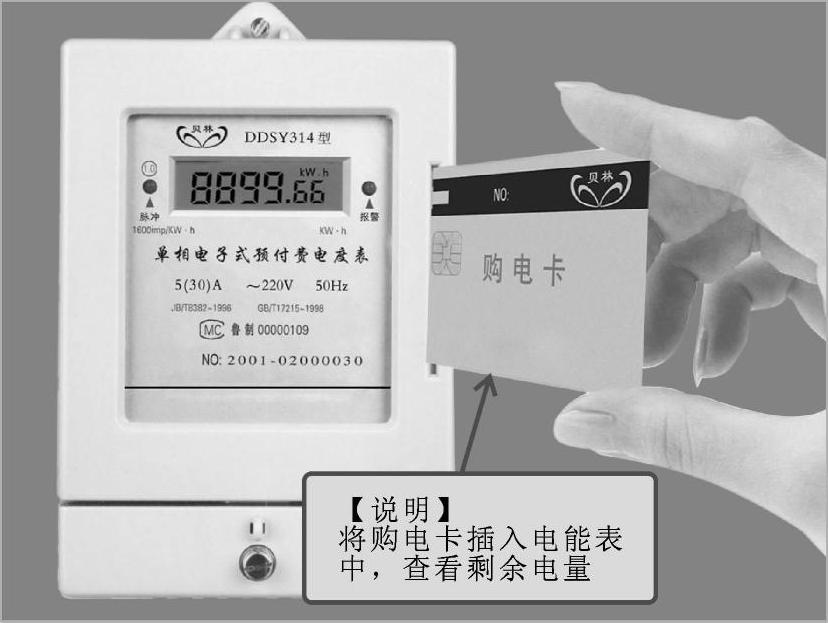

当低压供电系统中的用户中出现停电现象时，也有可能是由于该用户的电能表内无电量而导致的。所以在对配电盘中的电流进行检测前，应当检查电能表中的剩余电量。如图6-50所示，将用户的购电卡插入电能表的卡槽中，在显示屏上即会显示剩余电量。
图6-50 检查该用户剩余电量
3.检查配电箱输出的电流

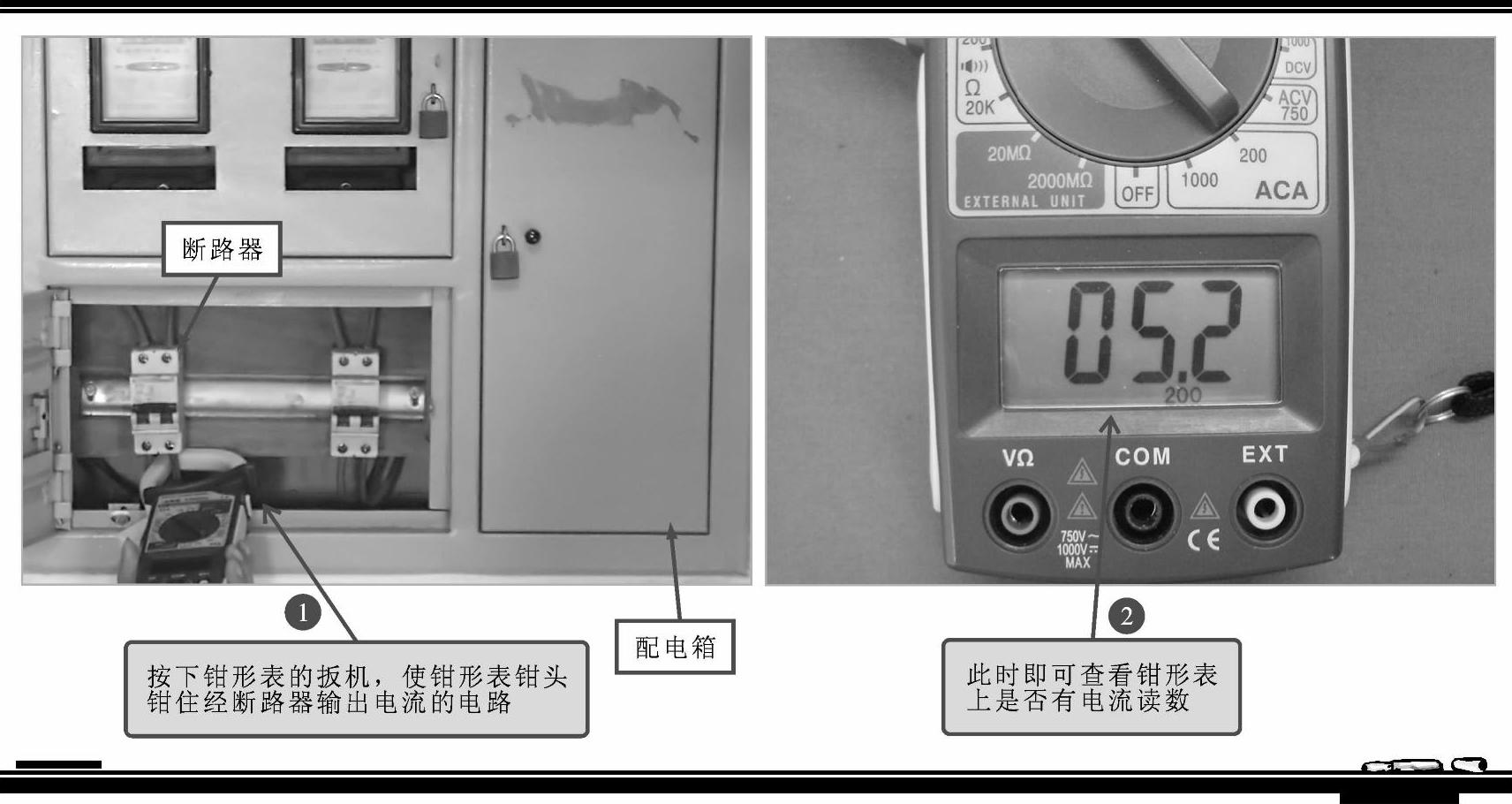

此时有电流通过时，说明该用户的电能表正常。使用钳形表继续检查配电箱中断路器输出电路电流，如图6-51所示，经检测，通过该断路器的电流量正常。
图6-51 配电箱输出的电流
4.检查总断路器

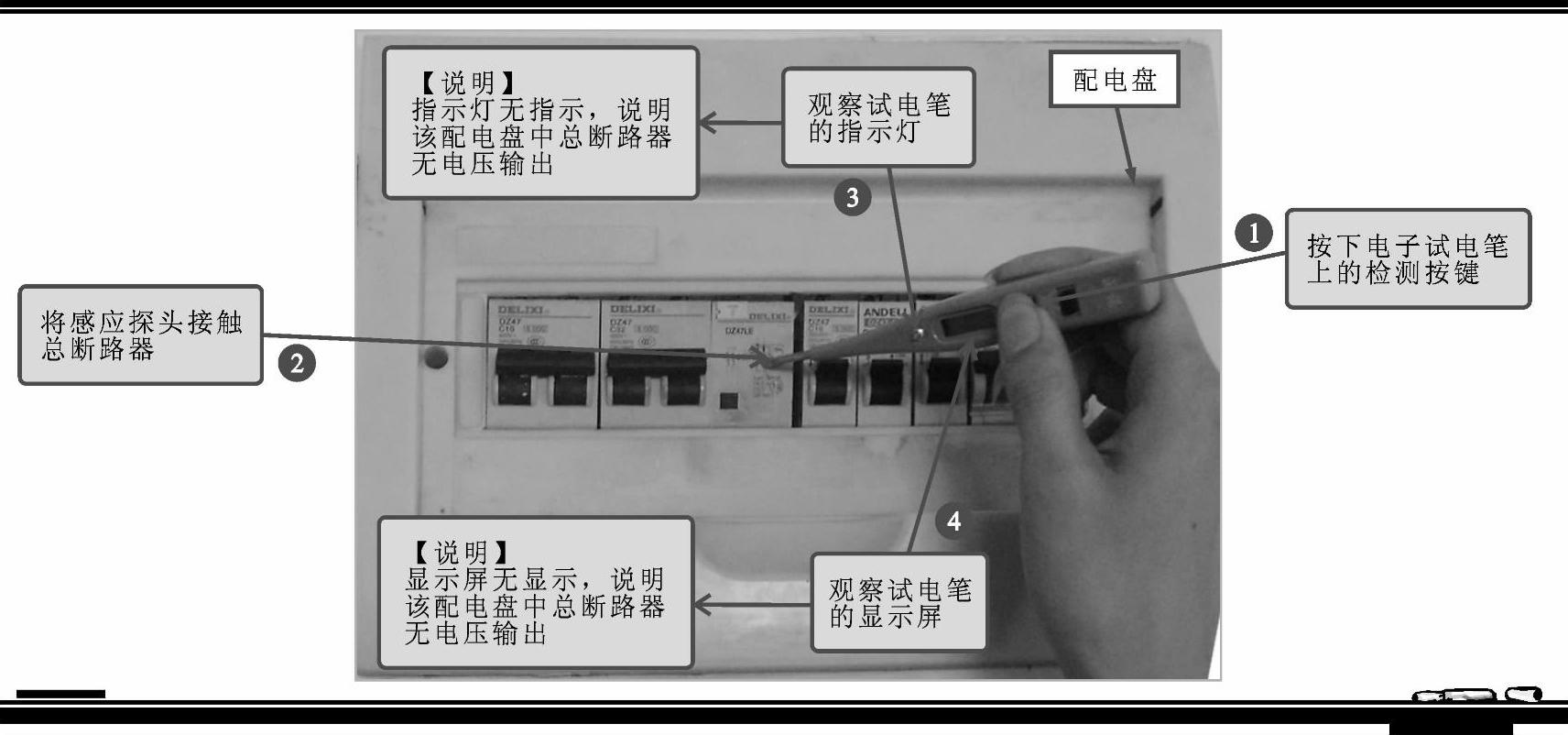

当用户配电箱输出的供电电压正常时，应当继续检查配电盘中的总断路器，可以使用电子试电笔进行检查，如图6-52所示。按下电子试电笔上的检测按键后，电子试电笔显示屏无显示，说明该配电盘中总断路器无电压输出。
5.检查配电盘中的电路

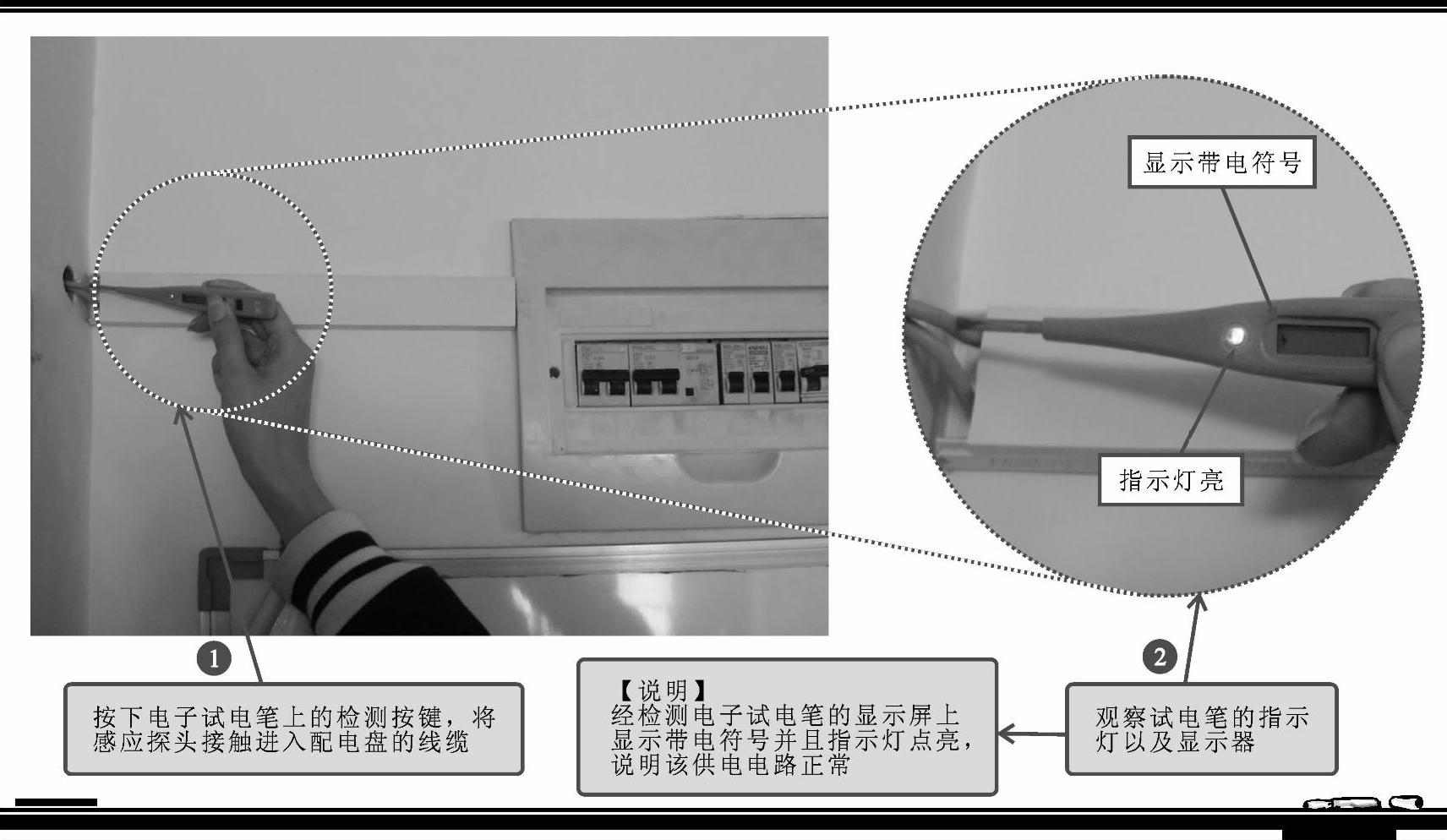

如图6-53所示，使用电子试电笔检测进入配电盘之前的供电电路。同样按下检测键后，电子试电笔显示屏上有“
”符号并且指示灯点亮，说明该供电电路正常。说明配电盘中的总断路器发生故障。将其更换，即可排除该低压供配电电路中的故障。
图6-52 检查总断路器
图6-53 检查配电盘中的电路
