高压供配电电路检修操作优化方案

2023-06-22 理论教育版权反馈

【摘要】：在使用高压钳形表检测同级高压电路中，应当佩戴绝缘手套，并且单手持高压钳形表的绝缘手柄。经检查，高压钳形表上指示灯无反应，说明该供电线缆上无电流通过。使用高压钳形表检测上级高压供电电路上是否有电。经检查该母线上电压正常，应当对该级供电电路中的设备进行检查。经检查发现高压电流互感器的上带有黑色烧焦痕迹，并有电流泄漏现象。

当高压供配电电路的支路电路中出现停电的现象时，可以根据高压供配电电路的检修流程进行具体检修。

1.检查同级高压电路

检查同级高压电路时，可以使用高压钳形表检测与该电路同级的高压电路是否有电流通过，如图6-36所示。在使用高压钳形表检测同级高压电路中，应当佩戴绝缘手套，并且单手持高压钳形表的绝缘手柄。

图6-36 检查同级高压电路

2.检测供电电路中的电流

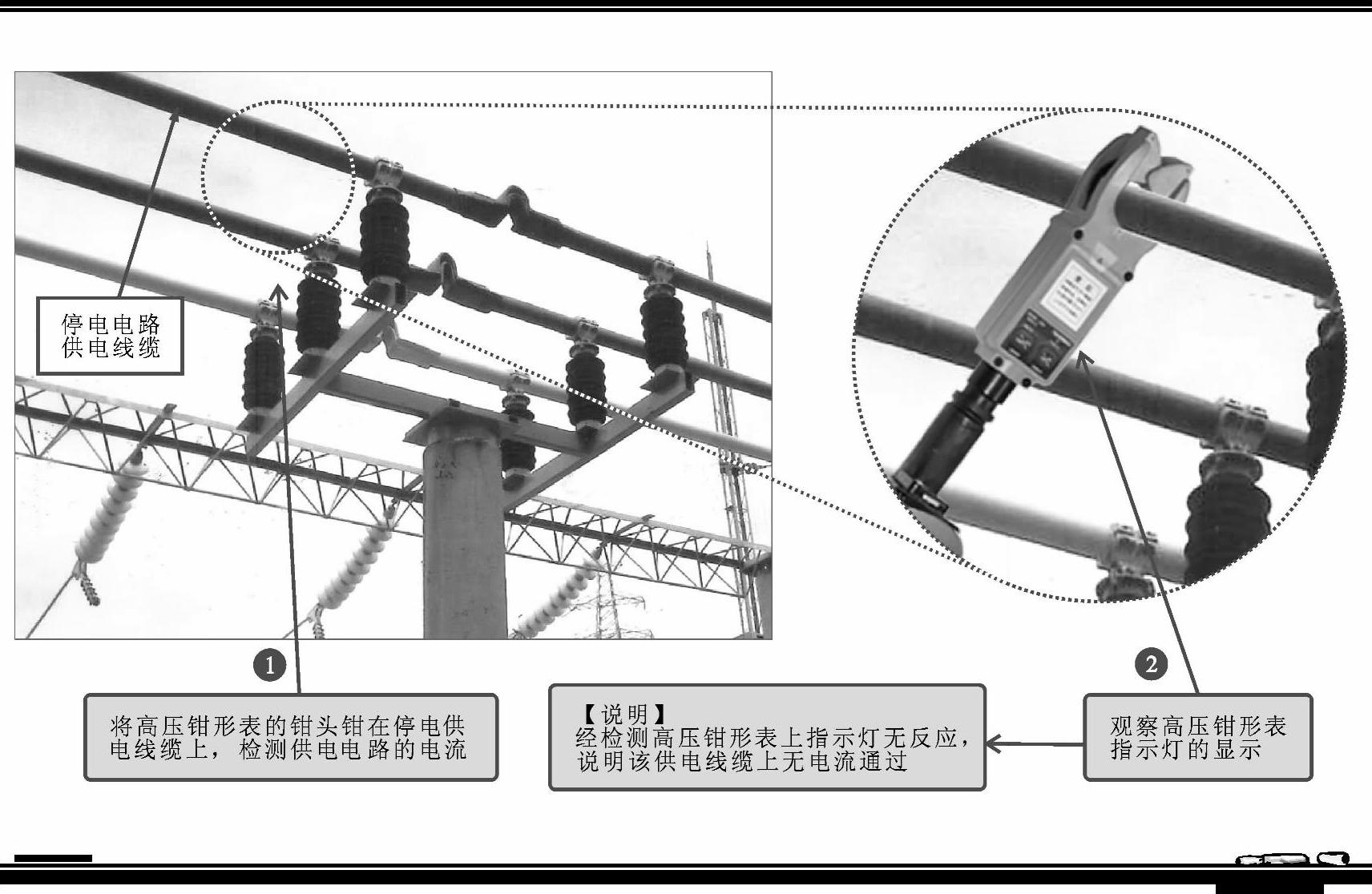

当确定同级高压电路有电流通过后，说明同级电路供电正常，然后可以使用高压钳形表检测该停电电路供电线上是否有电流通过，如图6-37所示。经检查，高压钳形表上指示灯无反应，说明该供电线缆上无电流通过。

3.对母线进行检查

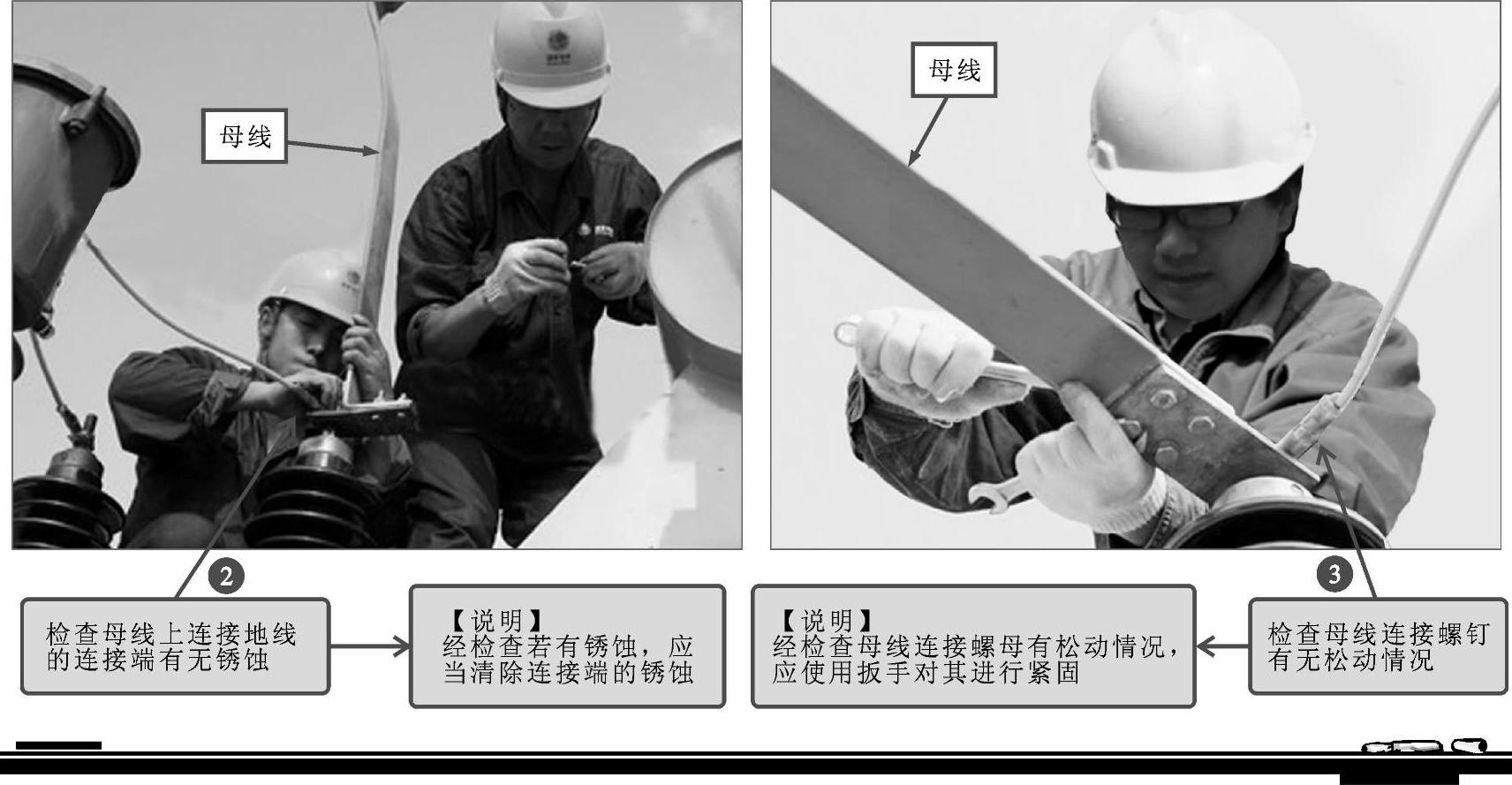

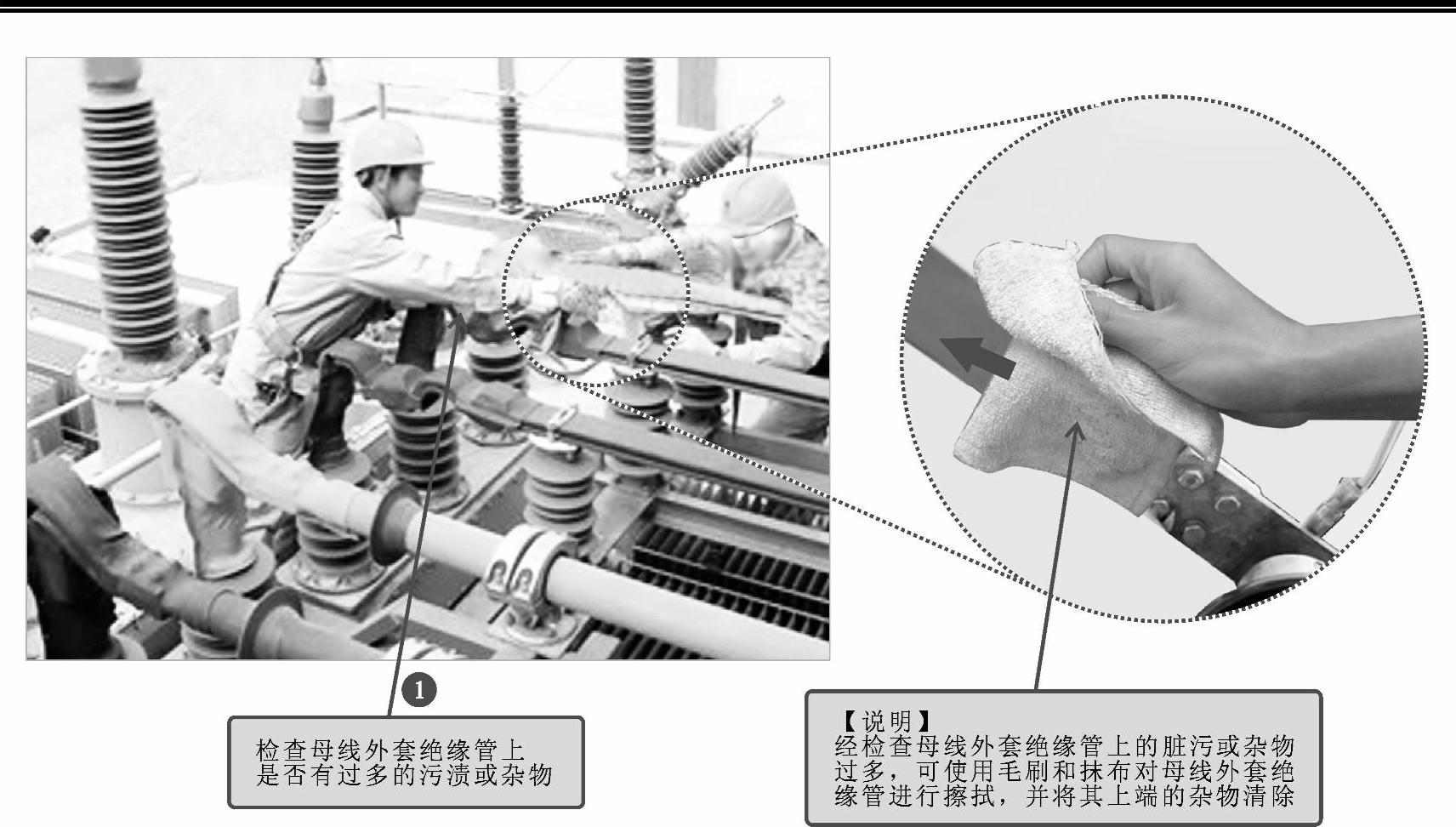

当确定停电电路无电流通过后，说明该线上无电流通过，应对母线进行检查。对母线进行检查，首先是检查母线的绝缘护套有无脏污，其次检查母线上连接地线有无明显的锈蚀，最后检查母线的连接情况是否良好，如图6-38所示。

图6-37 检测供电电路的电流

图6-38 对母线进行检查

图6-38 对母线进行检查（续）

【注意】

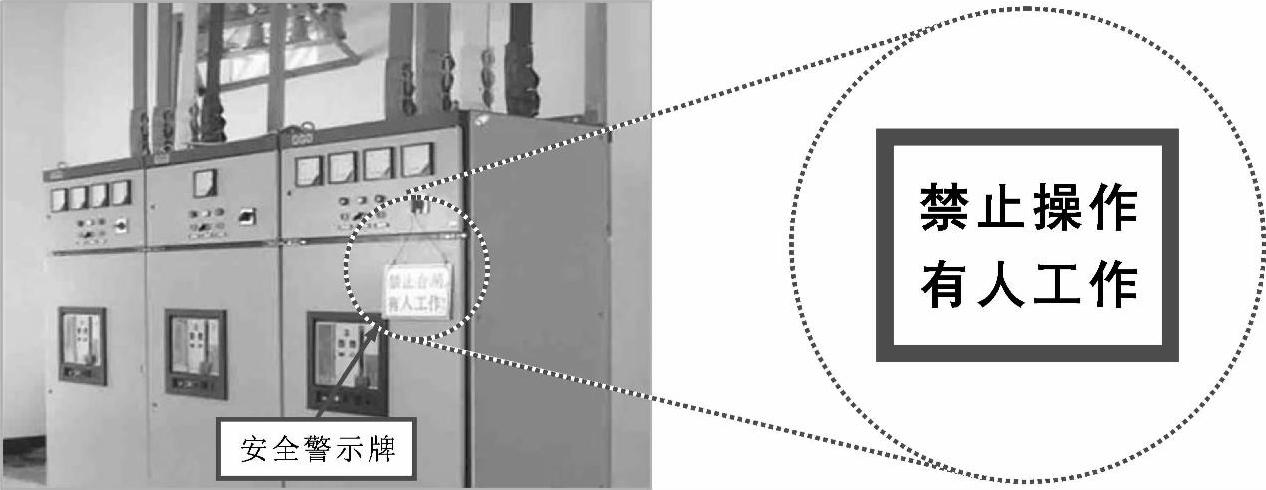

在对高压电路进行检修操作时，应当将电路中的高压断路器和高压隔离开关断开，并且应当放置安全警示牌，用于提示，如图6-39所示，防止其他人员合闸，导致人员伤亡。

图6-39 进行高压检修时应当放置警示牌

4.检测上级供电电路

经检查可以确定母线正常，应对上级供电电路进行检查。使用高压钳形表检测上级高压供电电路上是否有电。当确定上级电路无供电电压时，应当检查该级供电端上的母线。经检查该母线上电压正常，应当对该级供电电路中的设备进行检查。

5.检查高压熔断器

对高压供电电路中的高压熔断器进行检查之前，首先查看高压熔断器，如图6-40。经检查后发现高压熔断器表面出现较多裂纹，并且有明显的击穿现象。

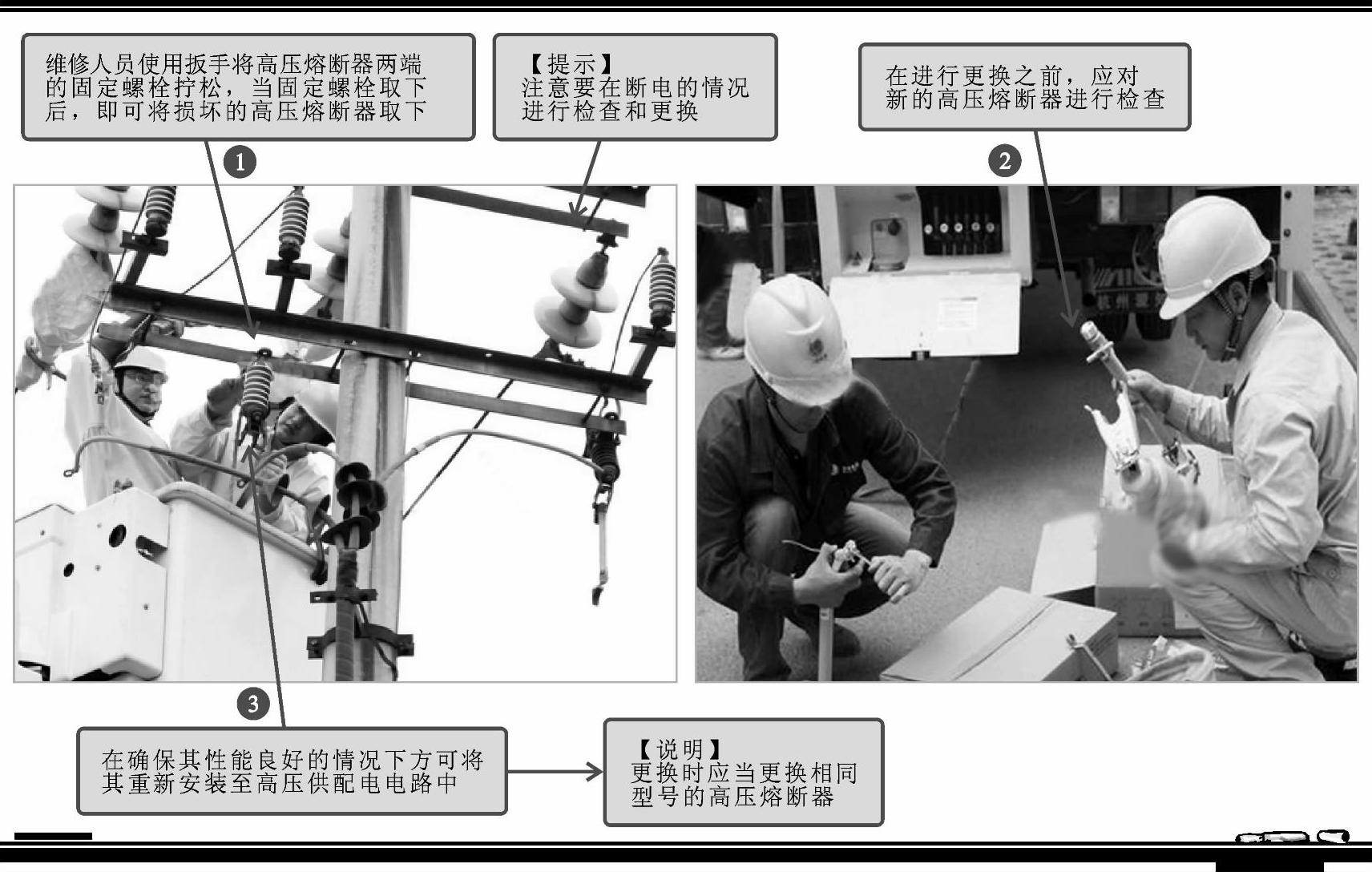

如果高压熔断器出现故障，就需要对其进行更换，如图6-41所示。

图6-40 检查高压熔断器

图6-41 更换高压熔断器

【资料】

在更换高压器件时，断开高压断路器和高压隔离开关后，可能无法将高压线缆中原有的电荷释放。所以在进行操作之前，应进行放电，再消除静电，如图6-42所示。这样可以将高压线缆中剩余的电荷通过接地进行释放，防止对维修人员造成人身伤害。

图6-42 使用绝缘棒进行绝缘

6.检查高压电流互感器

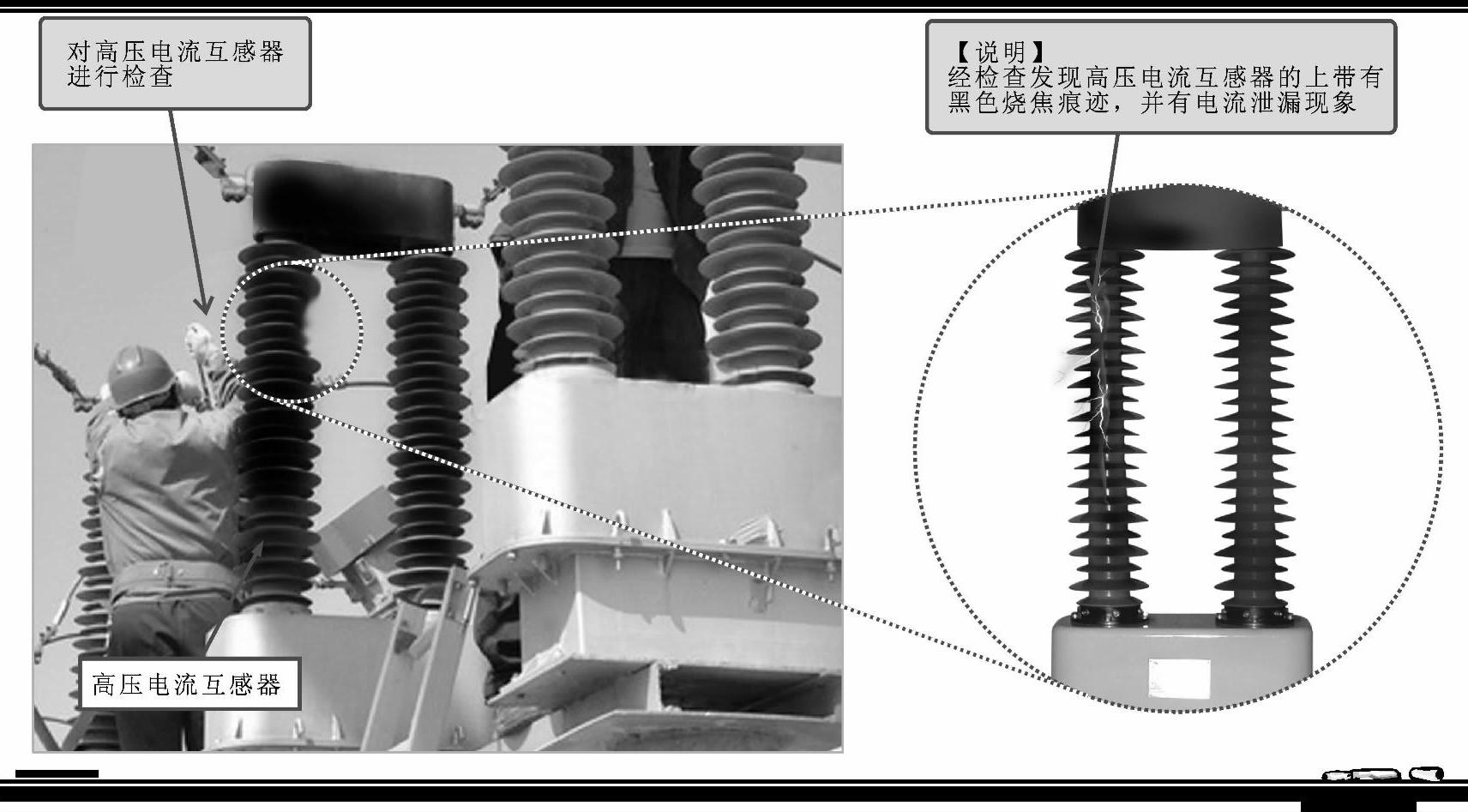

如果检查发现高压熔断器发生损坏，出现熔断现象，说明该电路中发生过电流情况，还应当继续对高压电流互感器进行检查，如图6-43所示。

经检查发现高压电流互感器的上带有黑色烧焦痕迹，并有电流泄漏现象。说明其内部发生损害，失去了电流的检测与保护作用。当电路中电流过大时不能进行保护，导致了高压熔断器熔断。

图6-43 检查高压电流互感器

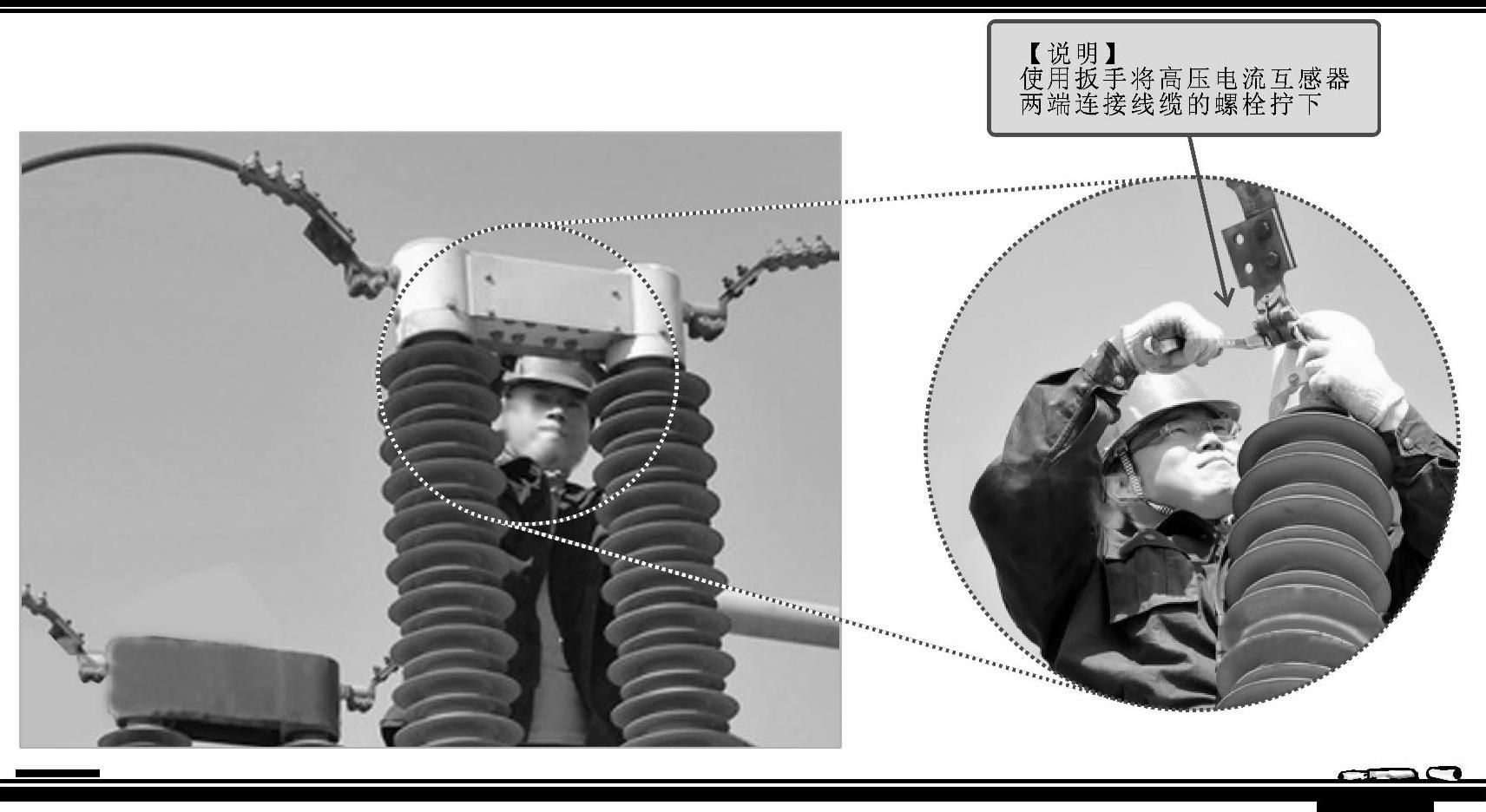

通常，高压电流互感器的表面出现黑色烧焦的迹象时，就需要对其进行拆除并更换。如图6-44所示，使用扳手将高压电流互感器两端连接高压线缆接线处的连接螺栓拧下，即可使用吊车将损坏的电流互感器取下，然后将相同型号的电流互感器重新进行安装即可。

【资料】

高压电流互感器中可能存有剩余的电荷，在拆卸前，应当使用绝缘棒将其接地连接，将内部的电荷完全泄放，才可对其进行检修和拆卸。

图6-44 拆卸电流互感器

7.检查高压隔离开关

沿损坏的高压电流互感器查看对其进行控制的高压隔离开关，如图6-45所示，经检查高压隔离开关出现黑色烧焦的迹象，此时说明该高压隔离开关已损坏。

图6-45 检查高压隔离开关

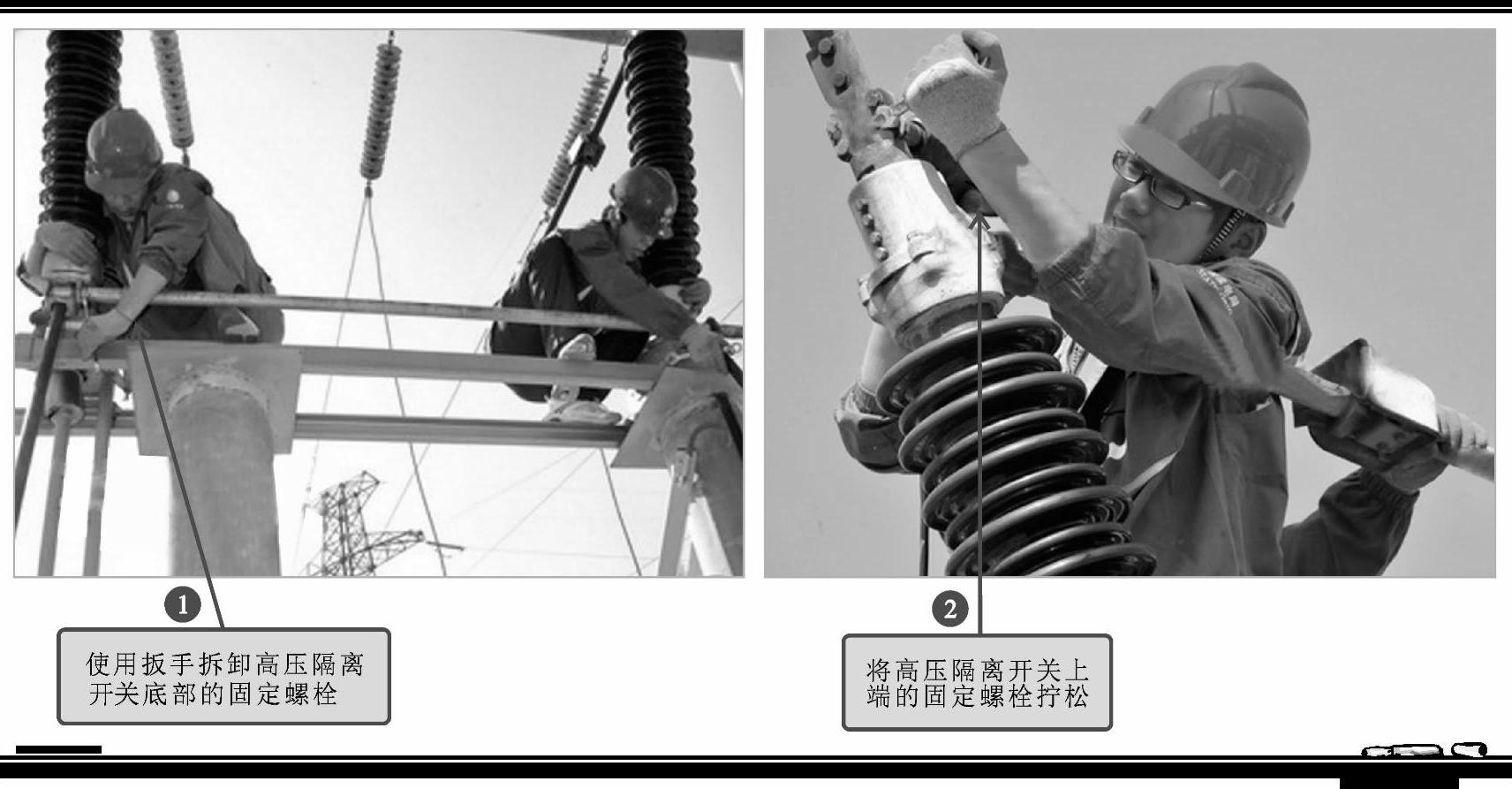

如图6-46所示，对损坏的高压隔离开关进行更换时，操作人员应当使用扳手将高压隔离开关连接的线缆拆卸开来，然后使用吊车将高压隔离开关吊起，更换相同型号的高压隔离开关。

图6-46 更换高压隔离开关

【资料】

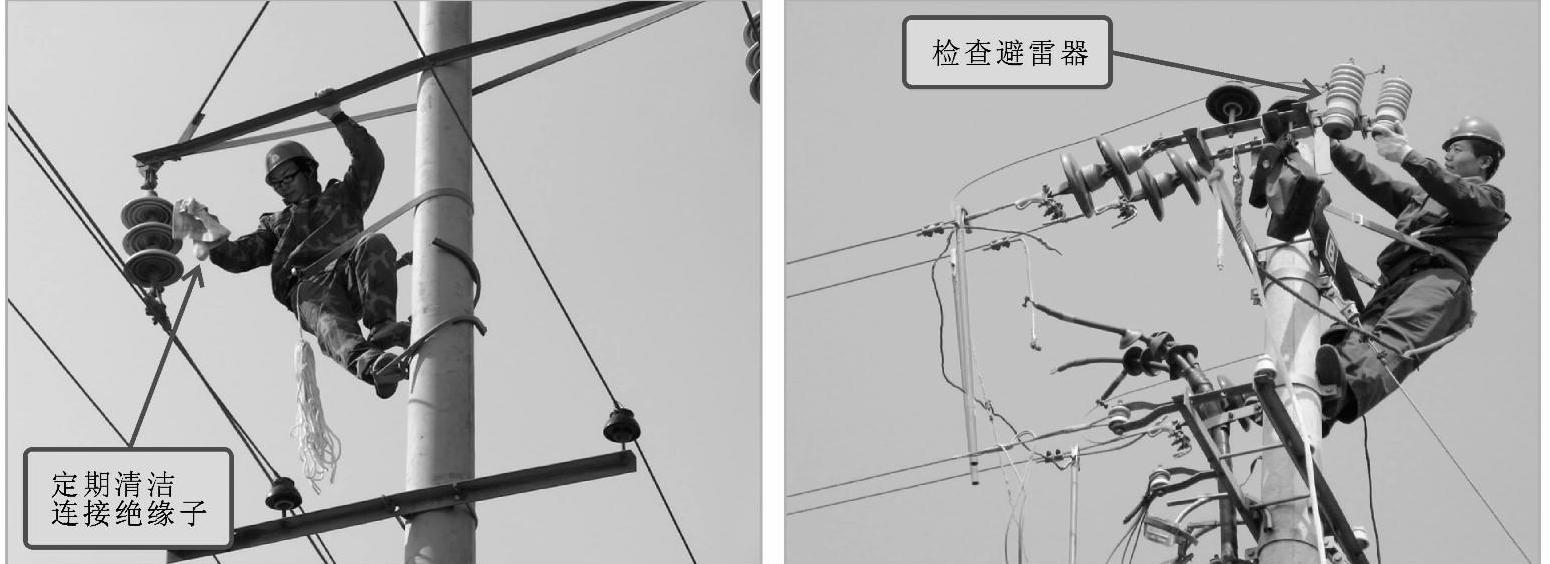

在对高压供配电电路进行检修时，有时发现故障是由电路中电线杆上的避雷针损坏引起的，也有可能是由于电线杆上的连接绝缘子发生损坏，应当定期对其进行检查和维护，如图6-47所示。

图6-47 定期检查和维护高压供配电电路中的设备
