当高压供配电电路出现故障时，可以通过故障现象，对整个高压供配电电路进行分析，从而缩小故障范围，锁定故障的器件，并对其进行检修。

图6-30为高压供配电电路图，当该高压供配电电路中发生故障时，应当从最末级开始向上查找故障。首先检查区域配电所中的设备和电路是否正常，然后按照供电电流的逆向流程检查高压变电所中的设备和电路。

1.区域配电所的故障分析

图6-31所示为区域配电所故障分析图。

首先应当检查区域配电所的四根高压配电电路是否带电。若其中一根高压电路断路，则应当将故障锁定在该高压配电电路中，对该配电电路中的设备或电路一一进行排查。若区域配电所中的四根高压配电电路都不带电，则应当检查区域配电所中的母线是否带电。若区域配电所中的母线带电，则说明四根高压配电电路中全部出现故障，应当分别对四根配电电路进行排查。

当区域配电所中的母线不带电，则应当对该母线进行排查，确定母线正常后，再对区域配电所中的隔离开关与断路器进行检查。若出现故障，则应当对其进行更换。当其正常时，应当对高压变电所中的电路进行检查。

在配电系统中往往设有电压指示表、电流指示表以及相应电路的指示灯，观察这些监测仪表指示，会对故障的分析判别提供线索。

图6-30 高压供配电电路图

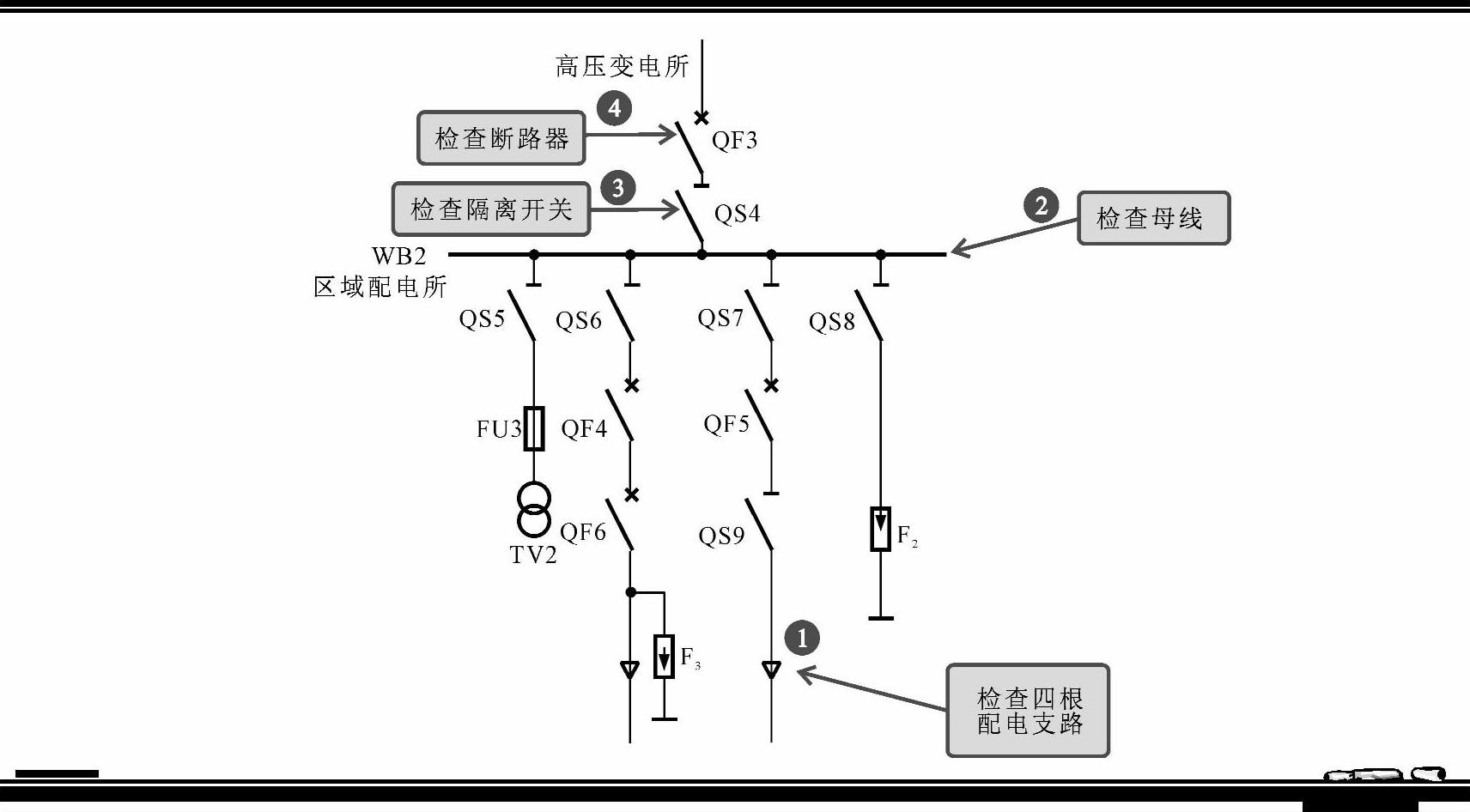

图6-31 区域配电所故障分析图

2.高压变电所的故障分析

图6-32所示为高压变电所故障分析图。

首先检查输出电路是否送出高压，当未输出高压，则应当检查母线WB1是否带电；若没有电，则应当检查断路器QF1；若断路器有故障，则应对其进行检修；若其正常，再次检查隔离开关QS1，并进行检修或更换。

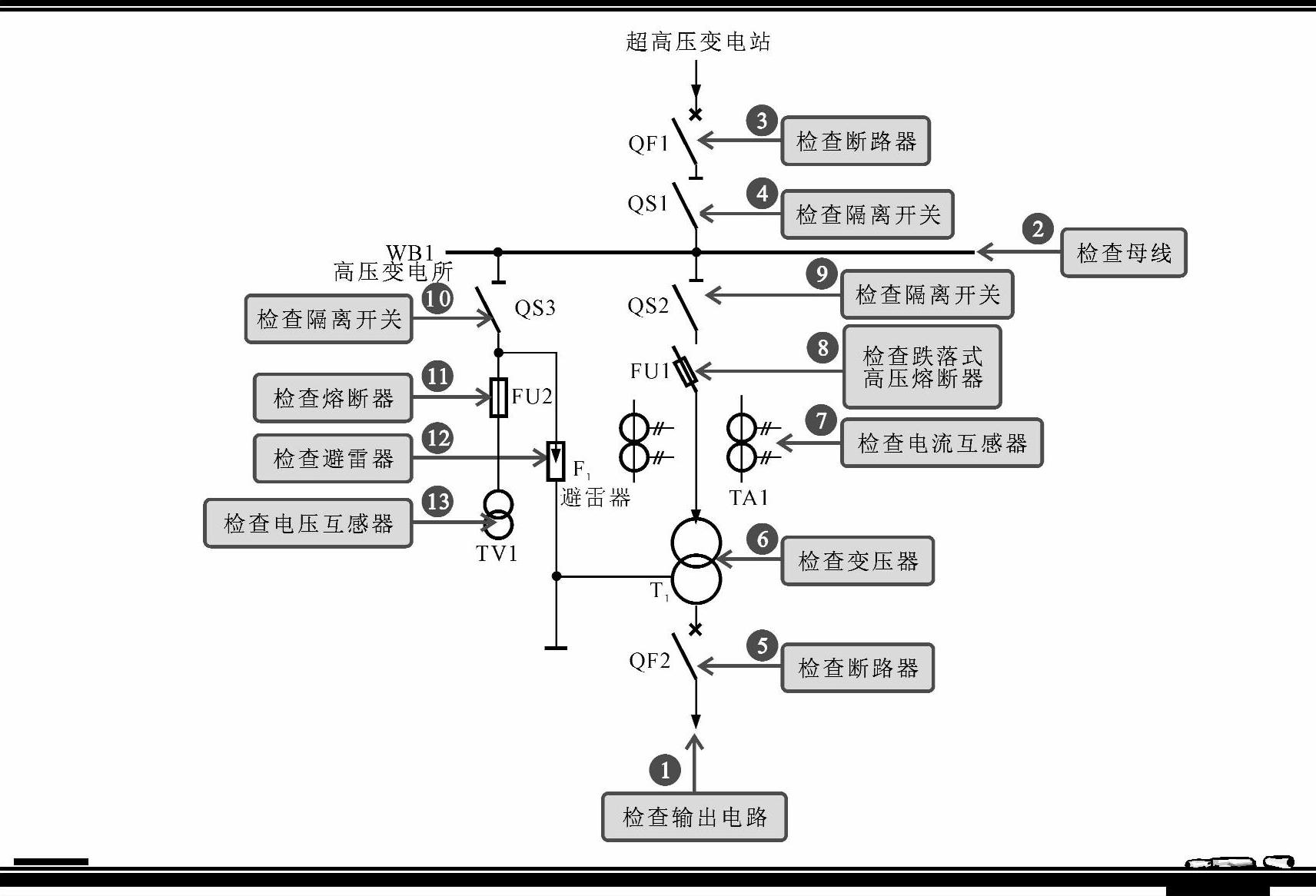

图6-32 高压变电所故障分析图

当母线WB1供电正常时，应当依次检查断路器QF2、电力变压器T₁、电流互感器TA1、跌落式高压熔断器FU1、隔离开关QS2、隔离开关QS3、熔断器FU2、避雷器F1、电压互感器TV1。在检查中，若发现故障器件时，则应当分别对其进行检修。

当高压供电配系统出现停电现象时，可以根据检修流程进行检修，如图6-33所示。查看系统中停电电路的同级电路是否也发生停电故障。若同级电路未发生停电故障，则检查停电电路中的设备和线缆；若同级电路也发生停电故障，则应检查分配电压的母线是否有电；若该母线上的电压正常，则应当同时查看同级电路和该电路上的设备和线缆；若该母线上无电压，则应当对母线进行检查；若母线发生故障，则应进行检修或更换；若母线正常，则应检查上级电路是否有电压输出；若上级电路有电压供给，则应检查母线至上级电路之间的线缆；若上级电路无电压供给，则应检查该极电路的母线；若母线带电，则查找该极电路中的设备和线缆；若母线未带电时，则可以对母线进行检查；母线故障时，则应对其进行检修或更换；若当母线正常，则应继续查找上级电路。

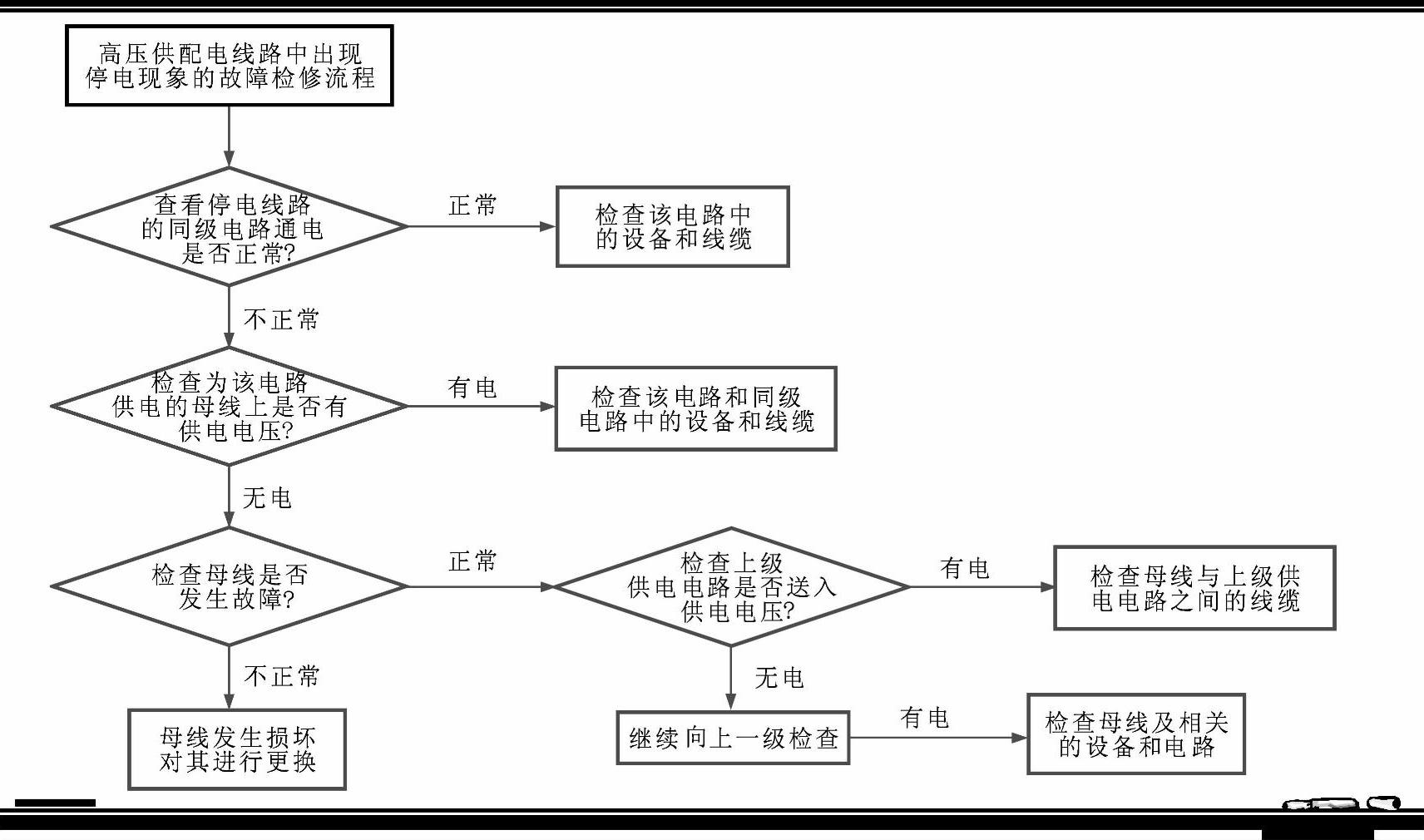

图6-33 高压供配电电路的检修流程
