如何识读室外照明电路的练习方法
【摘要】：与室内照明电路不同的是，室外照明电路照明灯具的数量通常较多，且大多具有自动触发控制的特点。只有熟悉室外照明电路中包含的元件，才能识读出室外照明电路的功能及工作过程。图5-39所示为典型室外照明电路的主要部件。室外照明电路主要是由供电及保护电路、触发及控制电路、照明路灯等部分构成的。
室外照明电路是指在公共环境下，当自然光线不足的情况下用来创造明亮环境的照明灯具控制电路。常见的室外照明电路有楼宇的楼道或走廊照明电路、路灯照明电路等。与室内照明电路不同的是，室外照明电路照明灯具的数量通常较多，且大多具有自动触发控制的特点。
1.识别室外照明电路的主要部件
在学习识读室外照明电路之前，我们首先要了解室外照明电路的组成，这是识读室外照明电路图的前提。只有熟悉室外照明电路中包含的元件，才能识读出室外照明电路的功能及工作过程。图5-39所示为典型室外照明电路的主要部件。
图5-39 典型室外照明电路的主要部件
【资料】
①断路器：在电路中作为总开关，也可采用具有过载和短路保护功能的继电器。
②双向晶闸管：作为可控开关器件控制照明路灯供电的接通和断开。
③稳压二极管：在电路中作为稳压器件，用于稳定电压。
④光敏电阻器：是公共照明电路中最常用的一种感测器件，通过感知光线变化，其自身电阻值发生变化，并将这种变化作为重要的触发信息，来触发电路工作。
⑤NE555时基集成电路：其内部由模拟电路和数字电路组合而成，兼有模拟电路和数字电路的特点，应用十分广泛。一般情况下NE555时基电路的②脚电位低于1／3VDD，即有触发信号加入时，会使输出端③脚输出高电平：当②脚电位高于1／3VDD、⑥脚电位高于2／3VDD时，输出端③脚输出低电平。
⑥照明路灯：在电路中通常为多个照明路灯并联连接，以实现同时对某一区域路灯点亮和熄灭的控制。
2.对室外照明电路进行功能划分

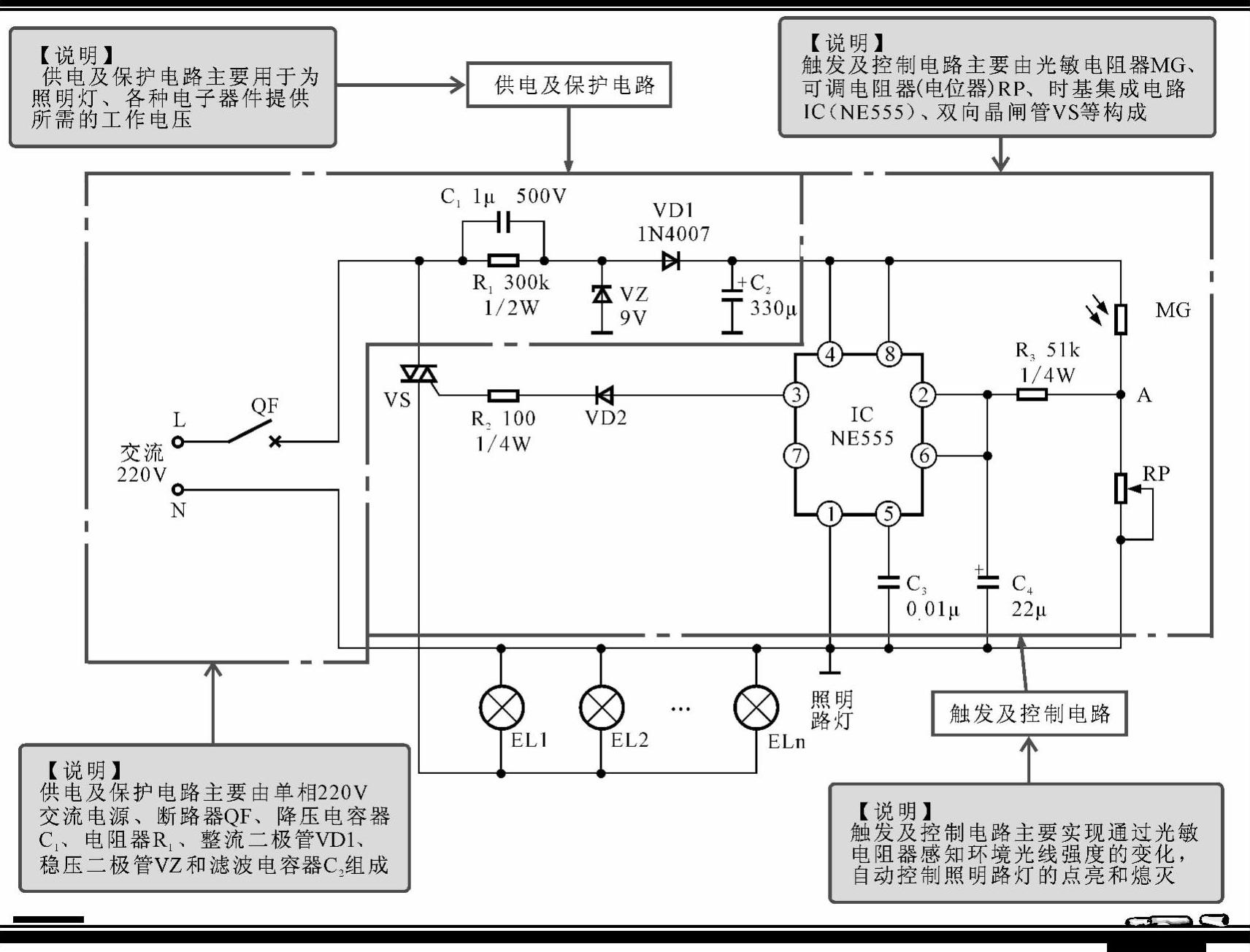

识别了室外照明电路中的元件后，接下来对室外照明电路进行功能划分，如图5-40所示。室外照明电路主要是由供电及保护电路、触发及控制电路、照明路灯等部分构成的。室外照明电路多是依靠自动感应元件、触发控制器件等组成的触发控制电路来对照明灯具进行控制。
图5-40 对室外照明电路进行功能划分
3.对室外照明电路进行识读分析
根据室外照明电路的控制过程，将室外照明电路的识读过程划分成2个阶段。第1个阶段是照明路灯的供电过程，第2个阶段是照明路灯点亮的控制过程。
（1）照明路灯的供电过程

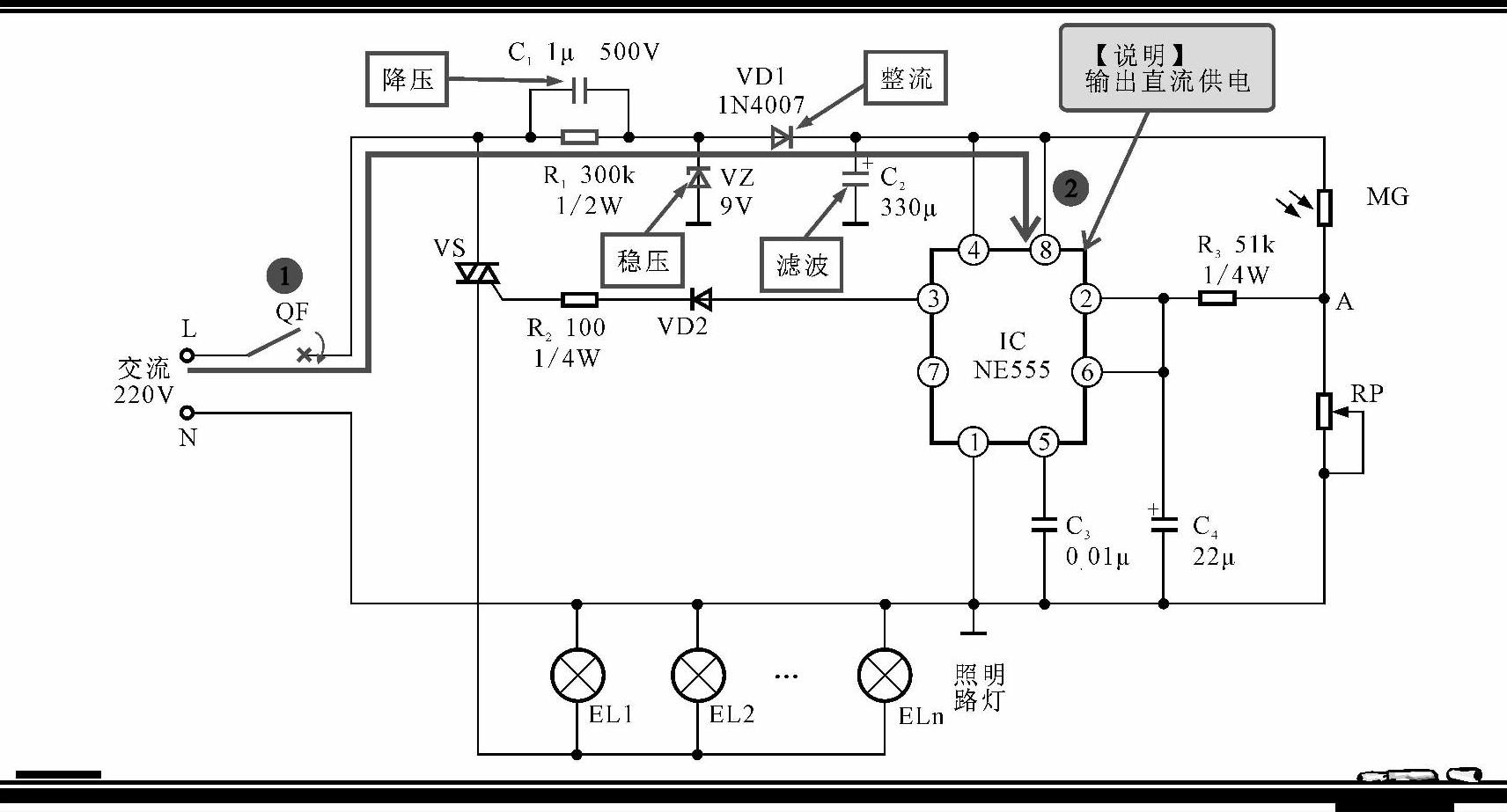

图5-41所示为照明路灯的供电过程。
图5-41 照明路灯的供电过程
【资料】
①合上供电电路中断路器QF，接通交流220V电源。
②交流220V电压经整流和滤波电路后，输出直流电压为电路中时基集成电路IC供电，进入准备工作状态。
（2）照明路灯点亮的控制过程
图5-42为照明路灯点亮的控制过程。
【资料】
①夜晚来临时，光照强度逐渐减弱，光敏电阻器MG的电阻值逐渐增大。光敏电阻器MG阻值增大，其压降升高，分压点A点电压降低。
②加到时基集成电路IC的②、⑥脚的电压变为低电平。时基集成电路IC②、⑥脚为低电平（低于1／3VDD）时，内部触发器翻转，其③脚输出高电平，二极管VD导通。
③VD导通后，触发晶闸管VS导通，照明路灯形成供电回路，EL1～ELn同时点亮。
④当第二天黎明来临时，光照强度越来越高，光敏电阻器MG的电阻值逐渐减小。光敏电阻器MG分压后加到时基集成电路IC的②、⑥脚上的电压又逐渐升高。
⑤当IC②脚电压上升至大于2／3VDD时，⑥脚电压也大于2／3VDD时，使IC内部触发器再次翻转，IC的③脚输出低电平，二极管VD截止、晶闸管VS截止。
⑥晶闸管VS截止，照明路灯EL1～ELn供电回路被切断，所有照明路灯同时熄灭。
图5-42 照明路灯点亮的控制过程
