如何识读典型室内照明电路？

2023-06-22 理论教育版权反馈

【摘要】：室内照明电路依靠开关、电子元件等控制部件来控制照明灯具，进而完成对照明灯具数量、亮度、开关状态及时间的控制。只有熟悉室内照明电路中包含的元件，才能识读出室内照明电路的功能及工作过程。室内照明电路主要是由供电及保护电路、控制电路、照明灯等部分组成的。日光灯的初始状态图5-36所示为室内照明电路的初始状态。

室内照明电路依靠开关、电子元件等控制部件来控制照明灯具，进而完成对照明灯具数量、亮度、开关状态及时间的控制。室内照明电路是指在室内环境中，当自然光线不足的情况下用来创造明亮环境的照明灯具控制电路。

1.识别室内照明电路的主要部件

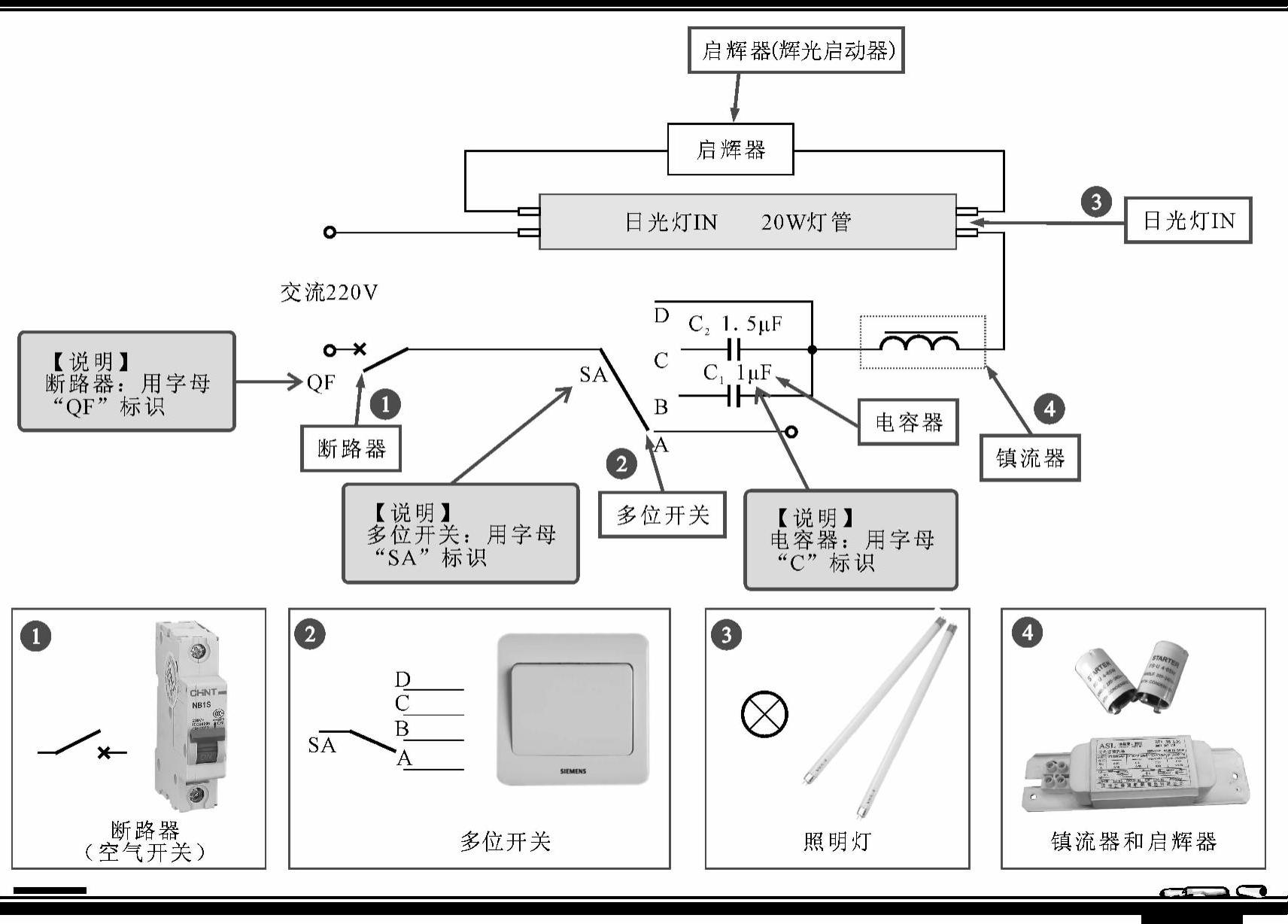

在学习识读室内照明电路之前，我们首先要了解室内照明电路的组成，这是识读室内照明电路图的前提。只有熟悉室内照明电路中包含的元件，才能识读出室内照明电路的功能及工作过程。图5-34所示为典型室内照明电路的主要部件（使用两只电容器构成的日光灯调光控制电路）。

图5-34 典型室内照明电路的主要部件

【资料】

①断路器：在电路中用于总开关及过载、短路保护。

②多位开关：可实现多个挡位的接通与断开控制，用于控制照明电路的接通和断开。

③日光灯：在室内照明电路中，照明灯多用控制开关进行控制，为室内环境提供照明。

④镇流器：在室内照明电路中日光灯是利用涂抹在灯管内部的荧光粉汞膜和灯管内的惰性气体，受电击发光的，在使用中一般需要配合启辉器或镇流器。

2.对室内照明电路进行功能划分

识别了室内照明电路中的元件后，即可对室内照明电路进行功能划分，如图5-35所示。室内照明电路主要是由供电及保护电路、控制电路、照明灯等部分组成的。

图5-35 对室内照明电路进行功能划分

3.对室内照明电路进行识读分析

根据室内照明电路的控制过程，将室内照明电路的识读过程划分成三个阶段。第一阶段是日光灯的初始状态。第二阶段是日光灯点亮的控制过程。第三阶段是日光灯调光控制过程。

（1）日光灯的初始状态

图5-36所示为室内照明电路的初始状态。

图5-36 室内照明电路的初始状态

【资料】

①合上总断路器QF，接通交流220V电源。

②多位开关SA的触头与A点连接时，日光灯电源供电电路不能形成回路，日光灯IN不亮。

（2）日光灯点亮的控制过程

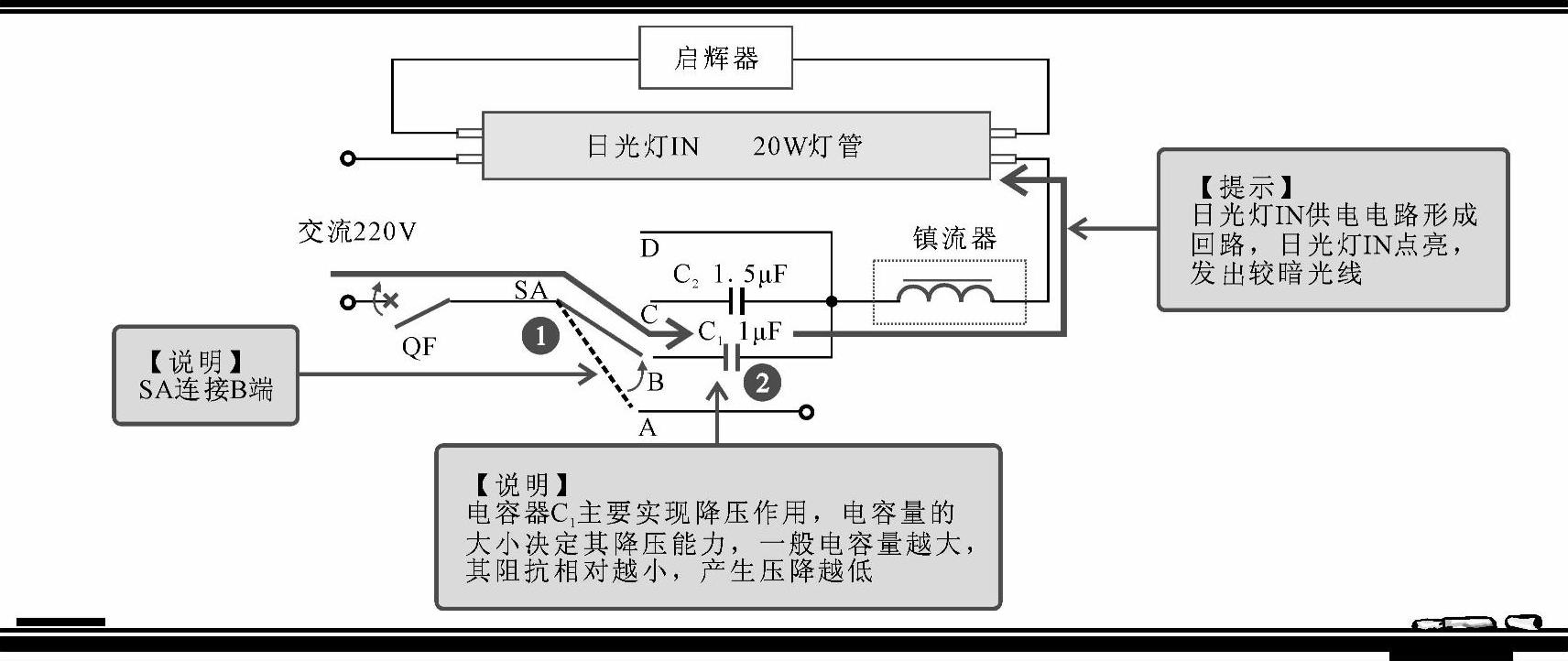

图5-37所示为室内照明电路中日光灯点亮的控制过程。

图5-37 室内照明电路中日光灯点亮的控制过程

【资料】

①拨动多位开关SA的触头与B点连接时，电流经电容器C₁、镇流器、启辉器、日光灯IN等形成回路。

②电容器C₁在供电电路中起降压作用。由于电容器C₁电容量较小、阻抗较大，产生的压降较高，日光灯IN发出较暗的光线。

（3）调光控制过程

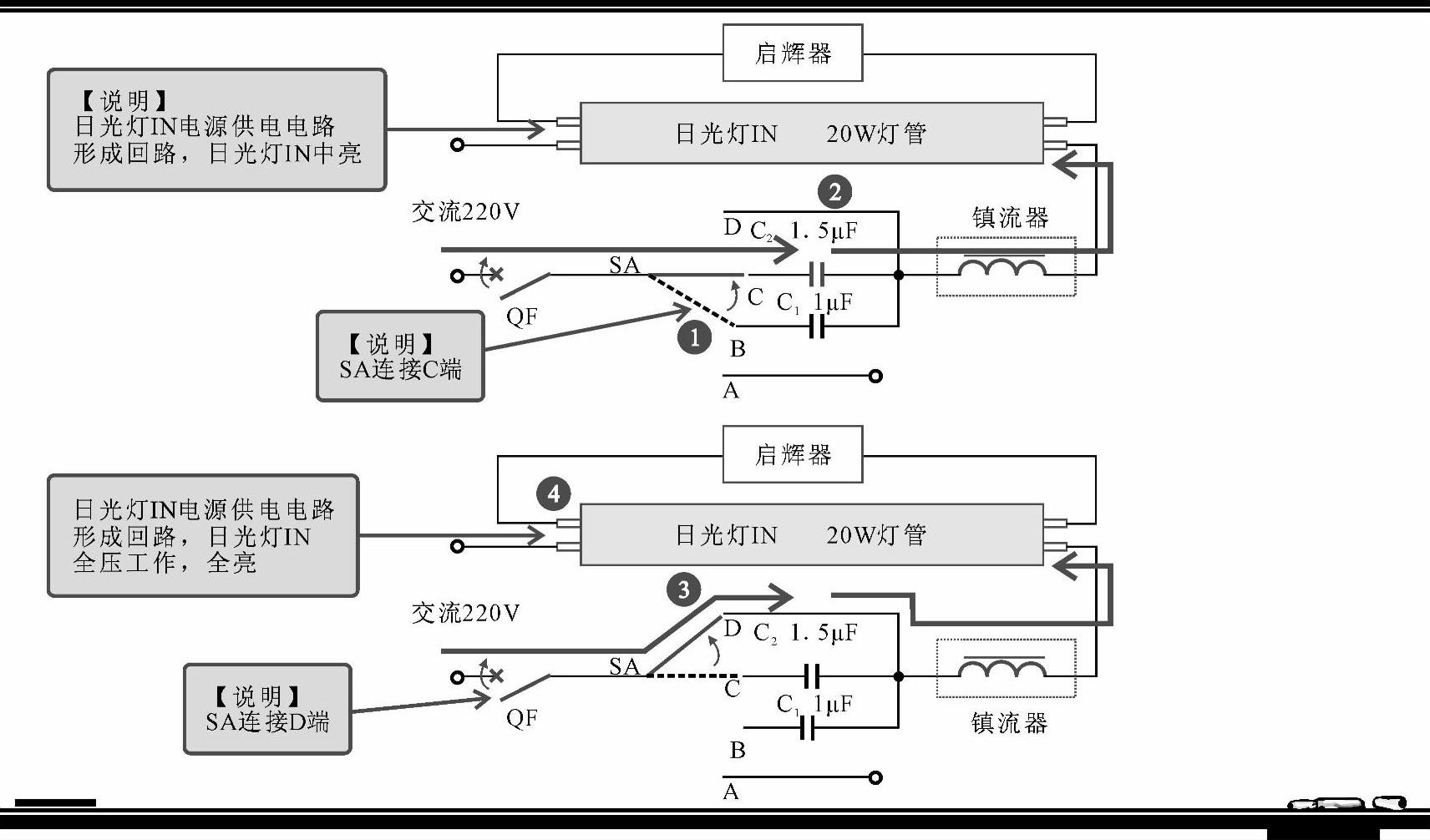

图5-38所示为室内照明电路中日光灯调光的控制过程。

图5-38 室内照明电路中日光灯调光的控制过程

【资料】

①拨动多位开关SA的触头与C点连接时，电流经电容器C₂、镇流器、启辉器、日光灯IN等形成回路。

②电容器C₂的电容量相对于电容器C₁的电容量增大，其阻抗较低，产生压降较低，日光灯IN发出的亮度增大。

③拨动多位开关SA的触头与D点连接，电流经镇流器、启辉器、日光灯IN等形成回路。

④此时交流220V电压全压进入电路，日光灯IN在额定电压下工作，日光灯IN全亮。
