识读典型三相交流电动机控制电路

2023-06-22 理论教育版权反馈

【摘要】：三相交流电动机控制电路可实现多种不同的功能，例如三相交流电动机的起动、运转、变速、制动、正转、反转和停机等。只有熟悉三相交流电动机控制电路中包含的元件，才能识读其控制电路的功能及工作过程。图5-30所示为典型三相交流电动机控制电路的主要部件。第二阶段是三相交流电动机的现场停机控制过程。⑤常闭辅助触头KM-4复位闭合，停机指示灯HL2点亮，指示三相交流电动机处于停机状态。

三相交流电动机控制电路可实现多种不同的功能，例如三相交流电动机的起动、运转、变速、制动、正转、反转和停机等。

1.识别三相交流电动机控制电路的主要部件

在学习识读三相交流电动机控制电路之前，我们首先要了解三相交流电动机控制电路的组成，这是识读三相交流电动机控制电路图的前提。只有熟悉三相交流电动机控制电路中包含的元件，才能识读其控制电路的功能及工作过程。图5-30所示为典型三相交流电动机控制电路的主要部件。

【资料】

①电源总开关：在电路中用于接通三相电源。

②熔断器：在电路中用于过载、短路保护。

③过热保护继电器：在电路中用于三相交流电动机的过热保护。

④交流接触器：通过线圈的得电，触头动作，接通三相交流电动机的三相电源，起动三相交流电动机工作。

⑤起动按钮开关（不闭锁的常开按钮开关）：用于三相交流电动机的起动控制。

⑥停止按钮开关（不闭锁的常闭按钮开关）：用于三相交流电动机的停机控制。

⑦指示灯：用于指示三相交流电动机的工作状态。

⑧三相交流电动机：在电路中通过控制部件控制，接通电源起动运转，为不同的机械设备提供动力。

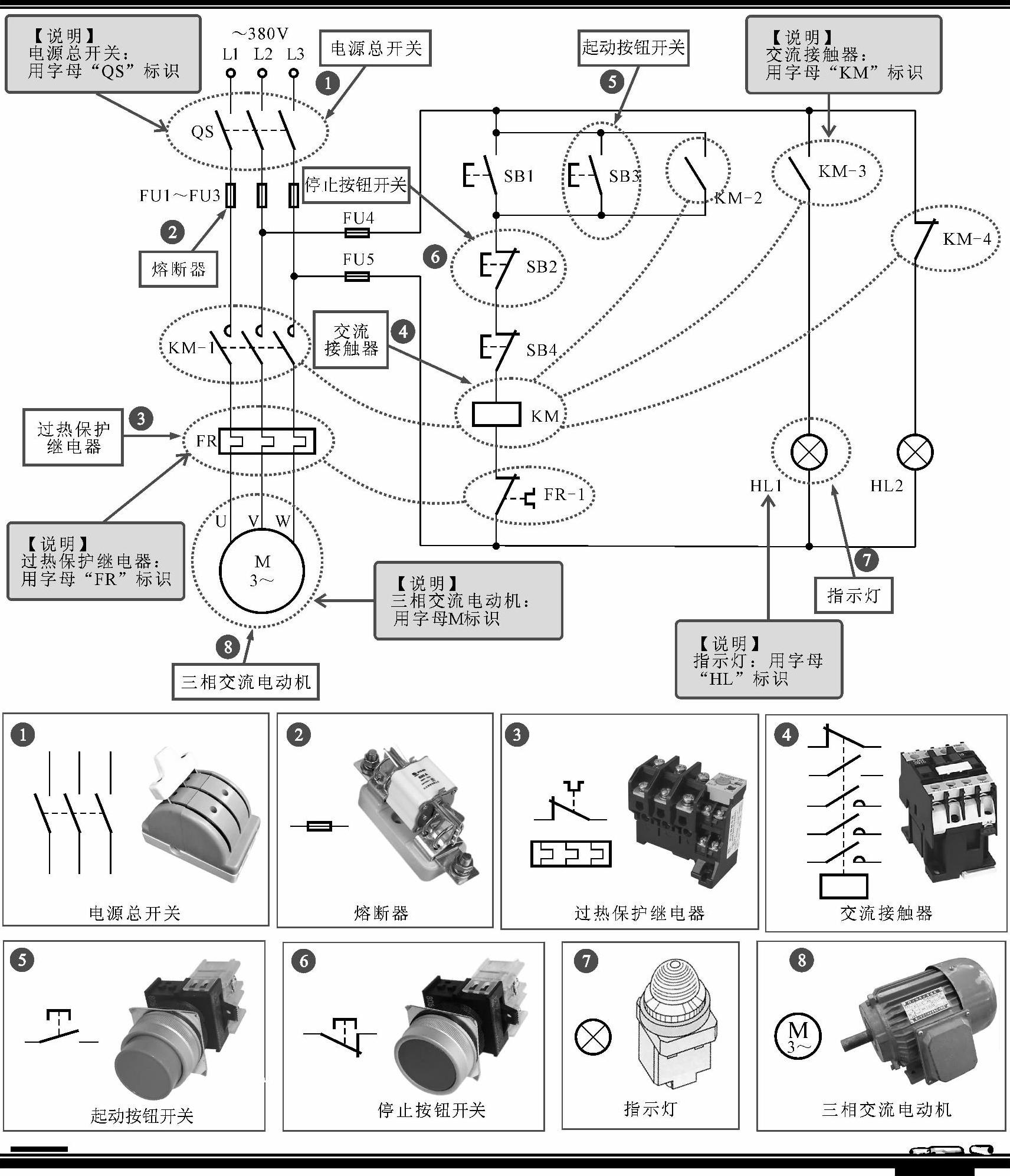

图5-30 典型三相交流电动机控制电路的主要部件

2.对三相交流电动机控制电路进行功能划分

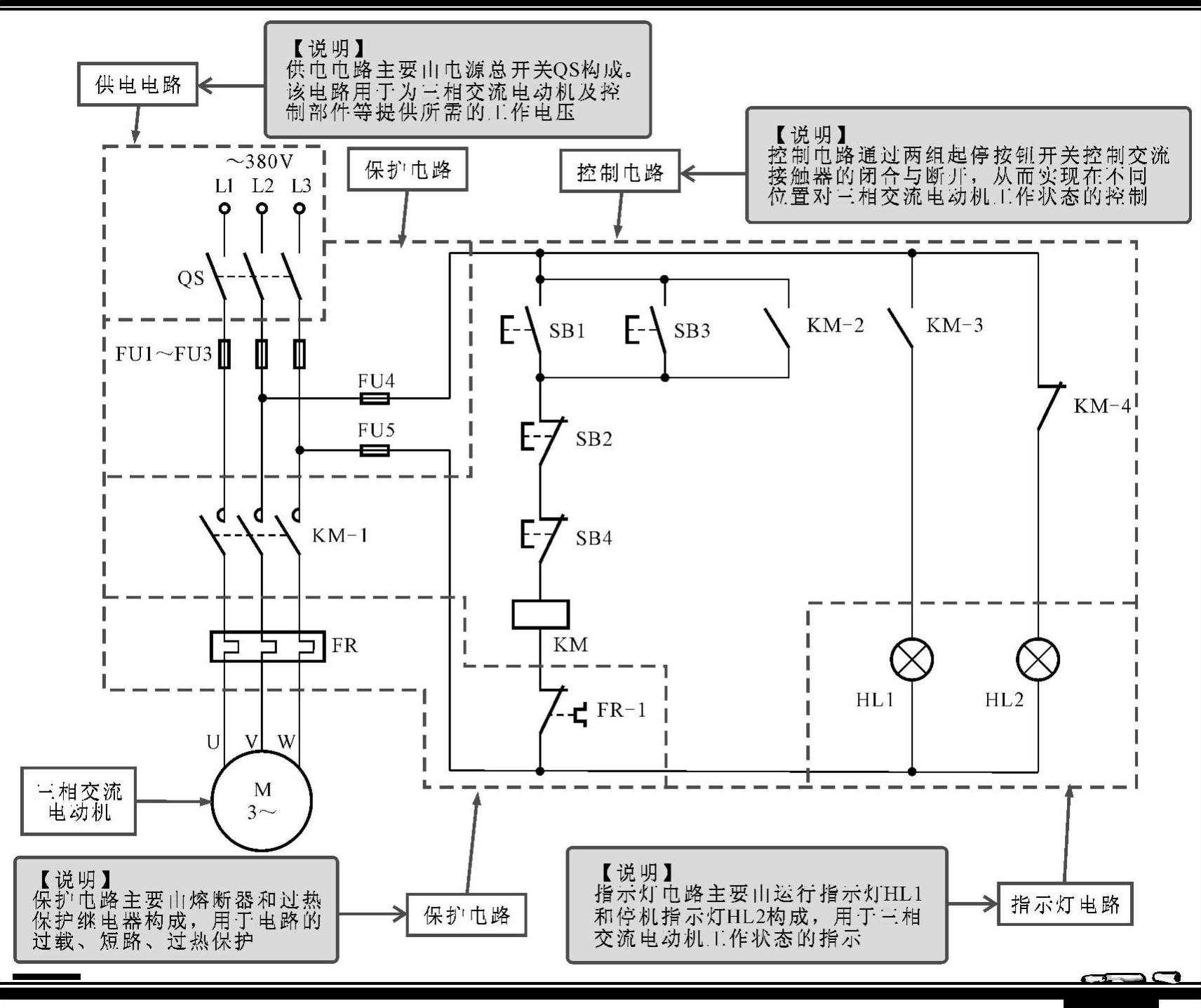

识别了三相交流电动机控制电路中的元件后，即可对三相交流电动机控制电路进行功能划分，如图5-31所示。三相交流电动机控制电路主要是由供电电路、保护电路、控制电路、指示灯电路及三相交流电动机等构成的。

图5-31 对三相交流电动机控制电路进行功能划分

3.对三相交流电动机控制电路进行识读分析

根据三相交流电动机控制电路的控制过程，将其识读过程划分成四个阶段：第一阶段是三相交流电动机的现场起动过程。第二阶段是三相交流电动机的现场停机控制过程。第三阶段是三相交流电动机的远程起动控制过程。第四阶段是三相交流电动机的远程停机控制过程。

（1）三相交流电动机的现场起动过程

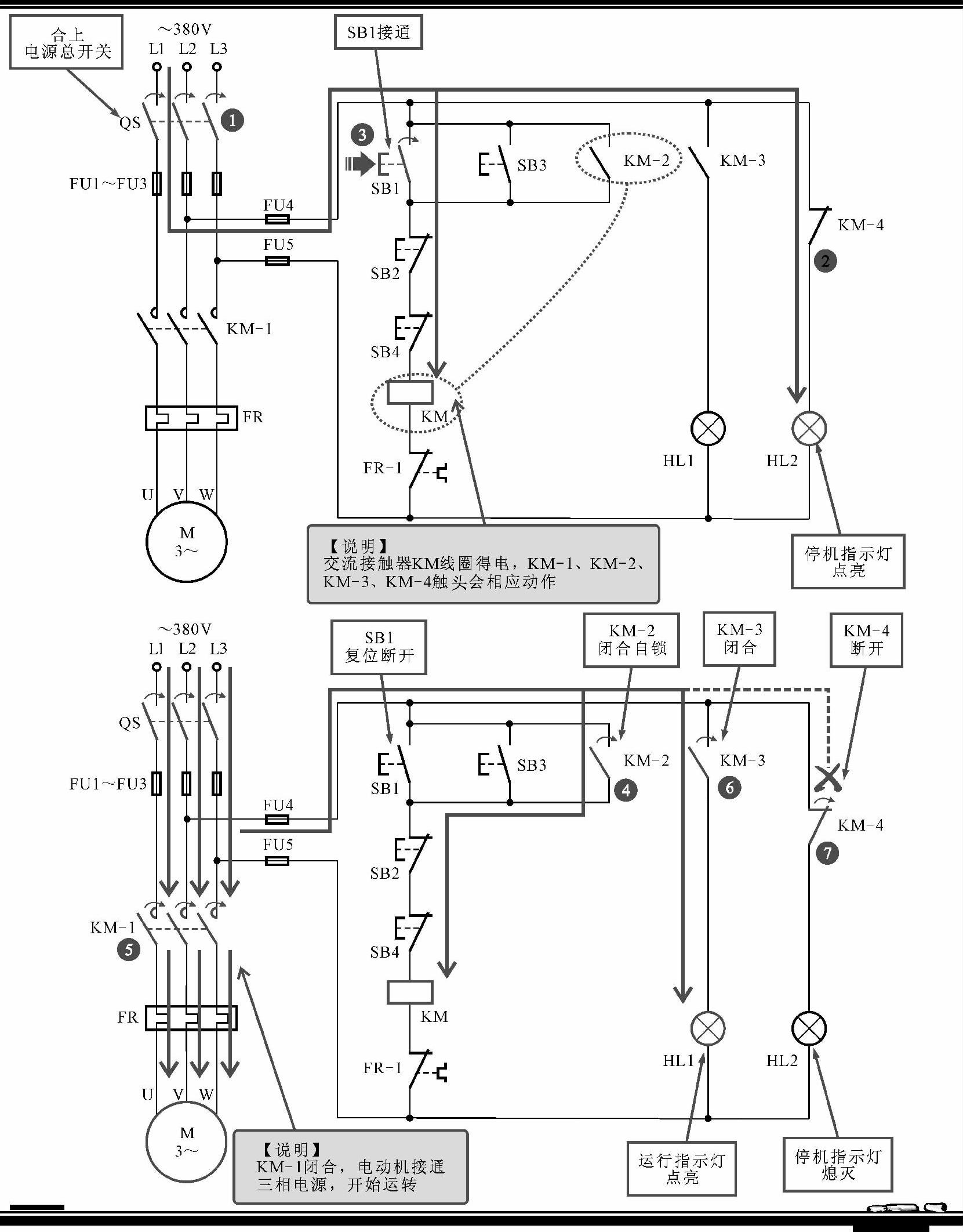

图5-32所示为三相交流电动机的现场起动过程。

【资料】

①合上电源总开关QS，接通三相电源。

②电源经常闭触点KM-4为停机指示灯HL2供电，HL2点亮。

③按下现场起动按钮开关SB1，交流接触器KM线圈得电。

④常开辅助触头KM-2闭合，实现自锁功能。

⑤常开主触头KM-1闭合，三相交流电动机接通三相电源，开始起动运转。

⑥常开辅助触头KM-3闭合，运行指示灯HL1点亮，指示三相交流电动机处于工作状态。

⑦常闭辅助触头KM-4断开，切断停机指示灯HL2的供电电源，HL2熄灭。

图5-32 三相交流电动机的现场起动过程

（2）三相交流电动机的现场停机过程

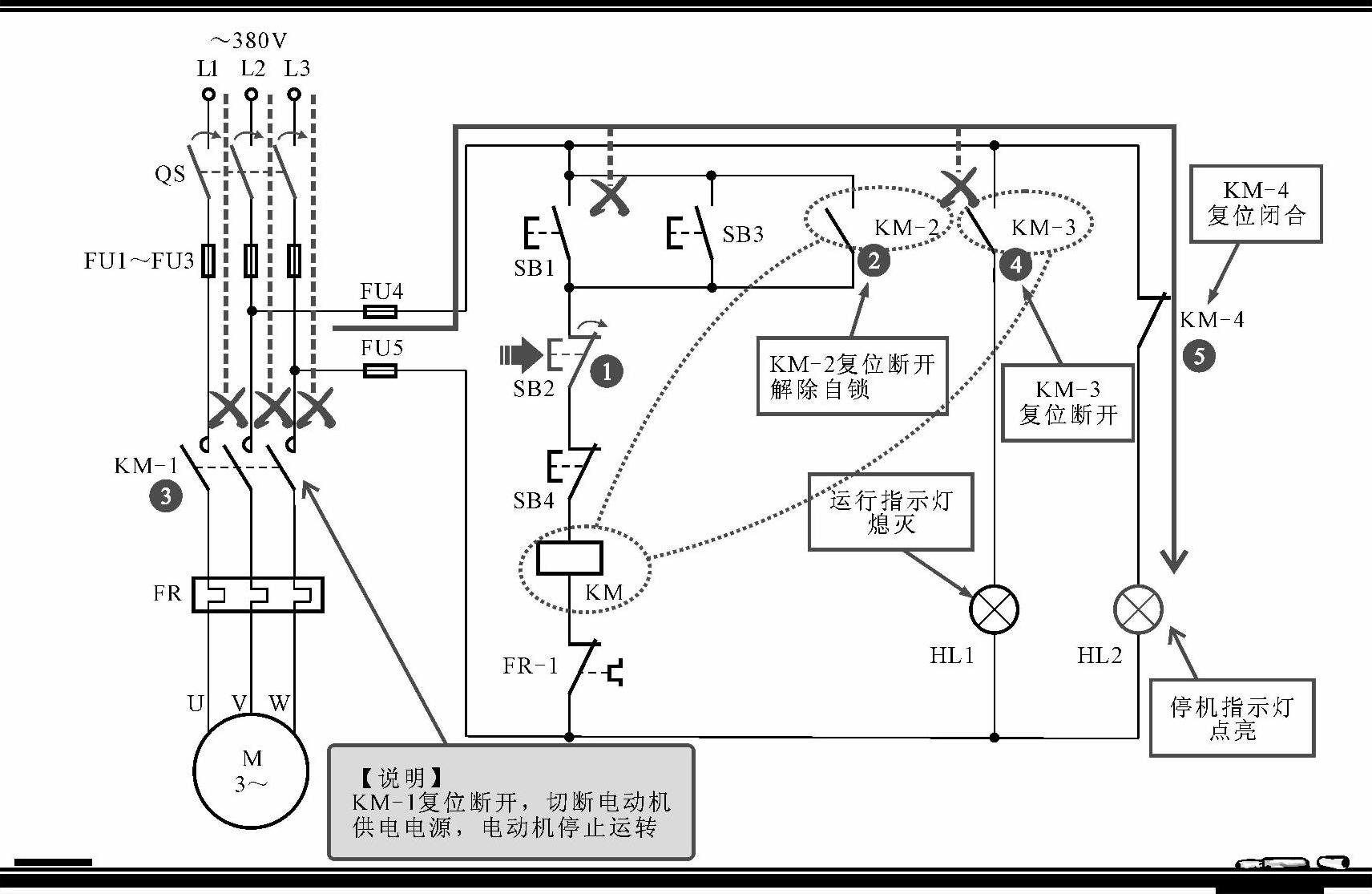

图5-33所示为三相交流电动机的现场停机过程。

图5-33 三相交流电动机的现场停机过程

【资料】

①当需要三相交流电动机停机时，按下现场停止按钮开关SB2。交流接触器KM线圈失电。

②常开辅助触头KM-2复位断开，解除自锁功能。

③常开主触头KM-1复位断开，切断三相交流电动机的供电电源，三相交流电动机停止运转。

④常开辅助触头KM-3复位断开，切断运行指示灯HL1的供电电源，HL1熄灭。

⑤常闭辅助触头KM-4复位闭合，停机指示灯HL2点亮，指示三相交流电动机处于停机状态。

（3）三相交流电动机的远程控制过程

远程起动开关SB3、远程停机开关SB4与现场起动和停机开关并联，操作任一开关效果相同。
