如何识读典型直流电动机控制电路？

2023-06-22 理论教育版权反馈

【摘要】：直流电动机控制电路可实现多种多样的功能，如直流电动机的起动、运转、变速、制动和停机等。只有熟悉直流电动机控制电路中包含的元件才能识读出直流电动机控制电路的功能及工作过程。图5-27所示为典型直流电动机控制电路中的主要部件。第二阶段是直流电动机的停机控制过程。

直流电动机控制电路可实现多种多样的功能，如直流电动机的起动、运转、变速、制动和停机等。

1.识别直流电动机控制电路的主要部件

在学习识读直流电动机控制电路之前，我们首先要了解直流电动机控制电路的组成。这是识读直流电动机控制电路图的前提。只有熟悉直流电动机控制电路中包含的元件才能识读出直流电动机控制电路的功能及工作过程。图5-27所示为典型直流电动机控制电路中的主要部件。

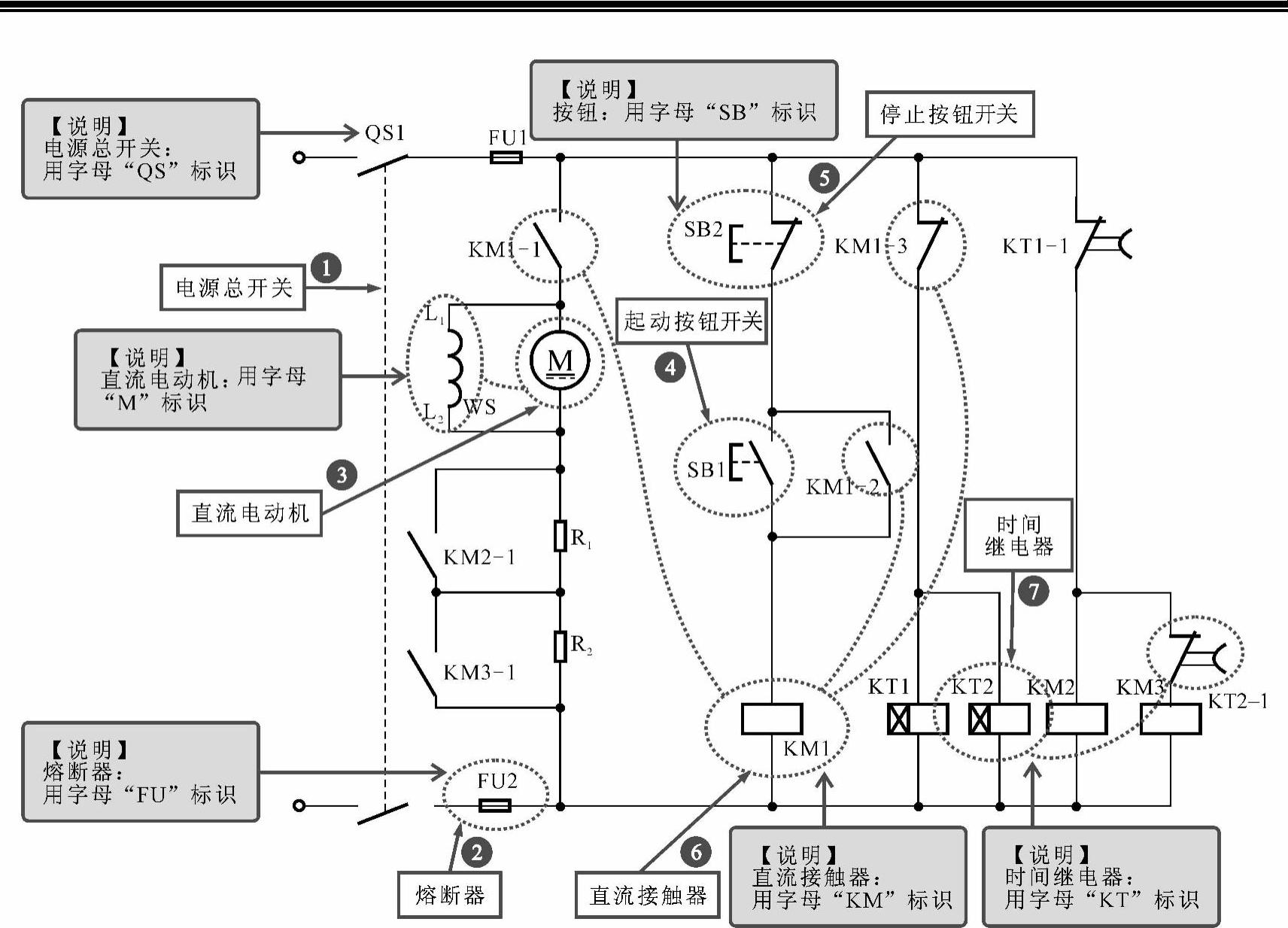

图5-27 典型直流电动机控制电路中的主要部件

图5-27 典型直流电动机控制电路中的主要部件（续）

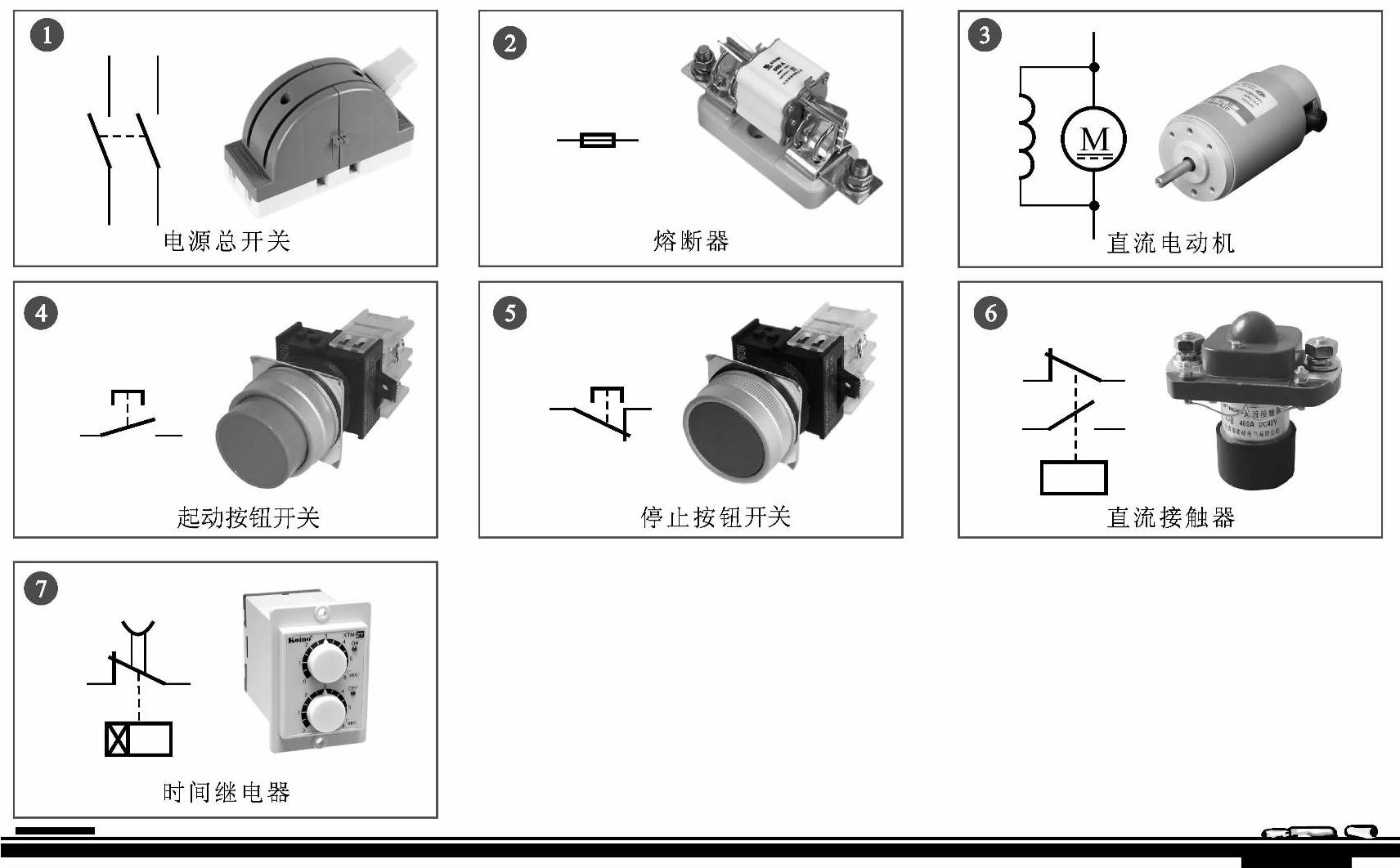

【资料】

①电源总开关：在电路中用于接通直流电源。

②熔断器：在电路中用于过载、短路保护。

③直流电动机：在电路中通过控制部件控制，接通电源起动运转，为不同的机械设备提供动力。

④起动按钮开关（不闭锁的常开按钮开关）：用于直流电动机的起动控制。

⑤停止按钮开关（不闭锁的常闭按钮开关）：用于直流电动机的停机控制。

⑥直流接触器：通过线圈的得电，触点动作，接通直流电动机的直流电源，起动直流电动机工作。

⑦时间继电器：通过延时或周期性定时接通、切断某些控制电路，控制直流电动机、继电器等电气设备工作。该电路中的时间继电器的触点为延时闭合的常闭触头。该触头在时间继电器线圈得电时立即断开，在时间继电器线圈失电后延时复位闭合。

2.对直流电动机控制电路进行功能划分

识别了直流电动机控制电路中的元件后，接下来对直流电动机控制电路进行功能划分，如图5-28所示。直流电动机控制电路主要由供电电路、保护电路、控制电路及直流电动机等部分组成。

3.对直流电动机控制电路进行识读分析

根据直流电动机控制电路的控制过程，将直流电动机控制电路的识读过程划分成两个阶段。第一阶段是直流电动机的起动控制过程。第二阶段是直流电动机的停机控制过程。图5-29所示为直流电动机的起动过程。

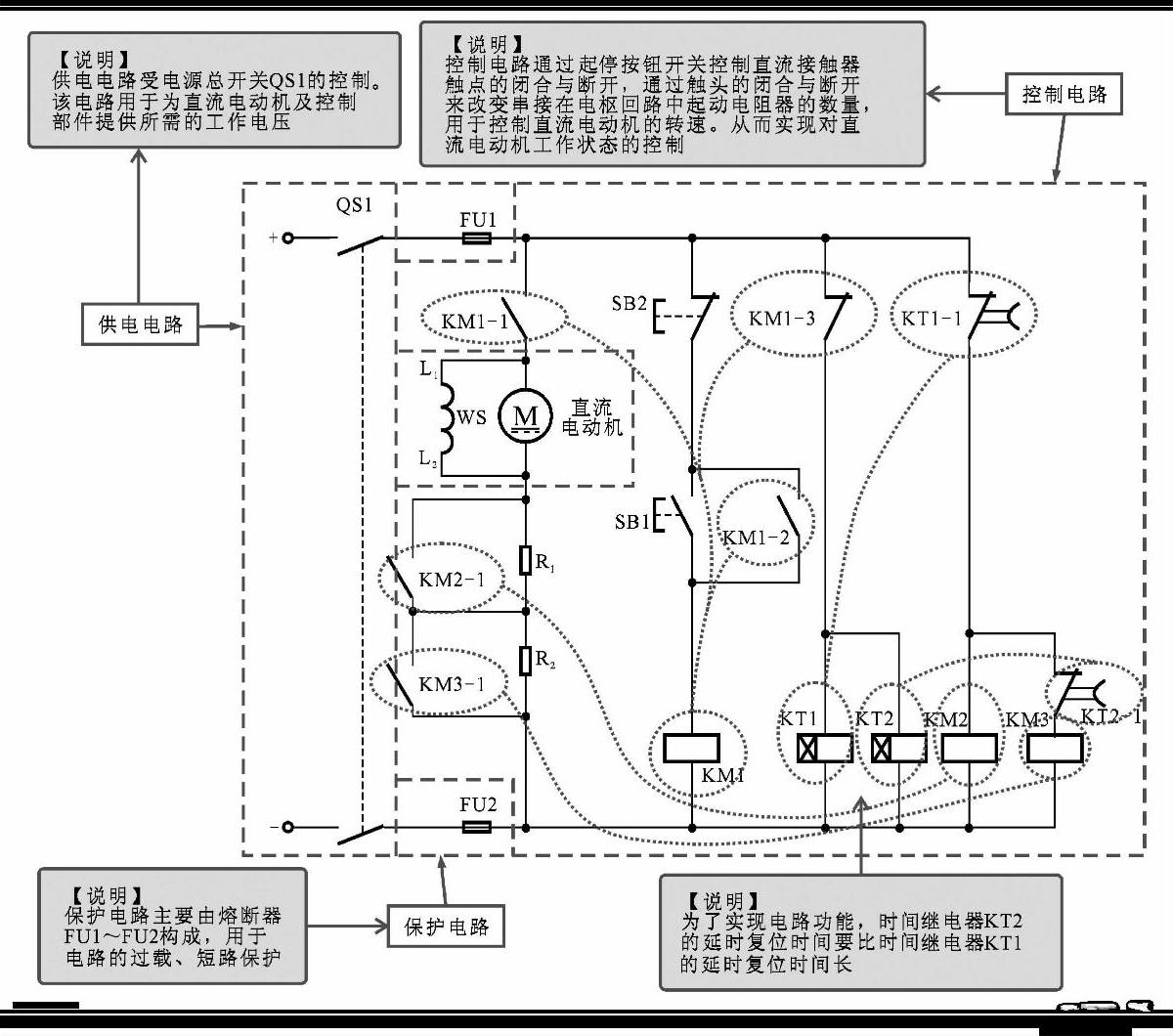

图5-28 对直流电动机控制电路进行功能划分

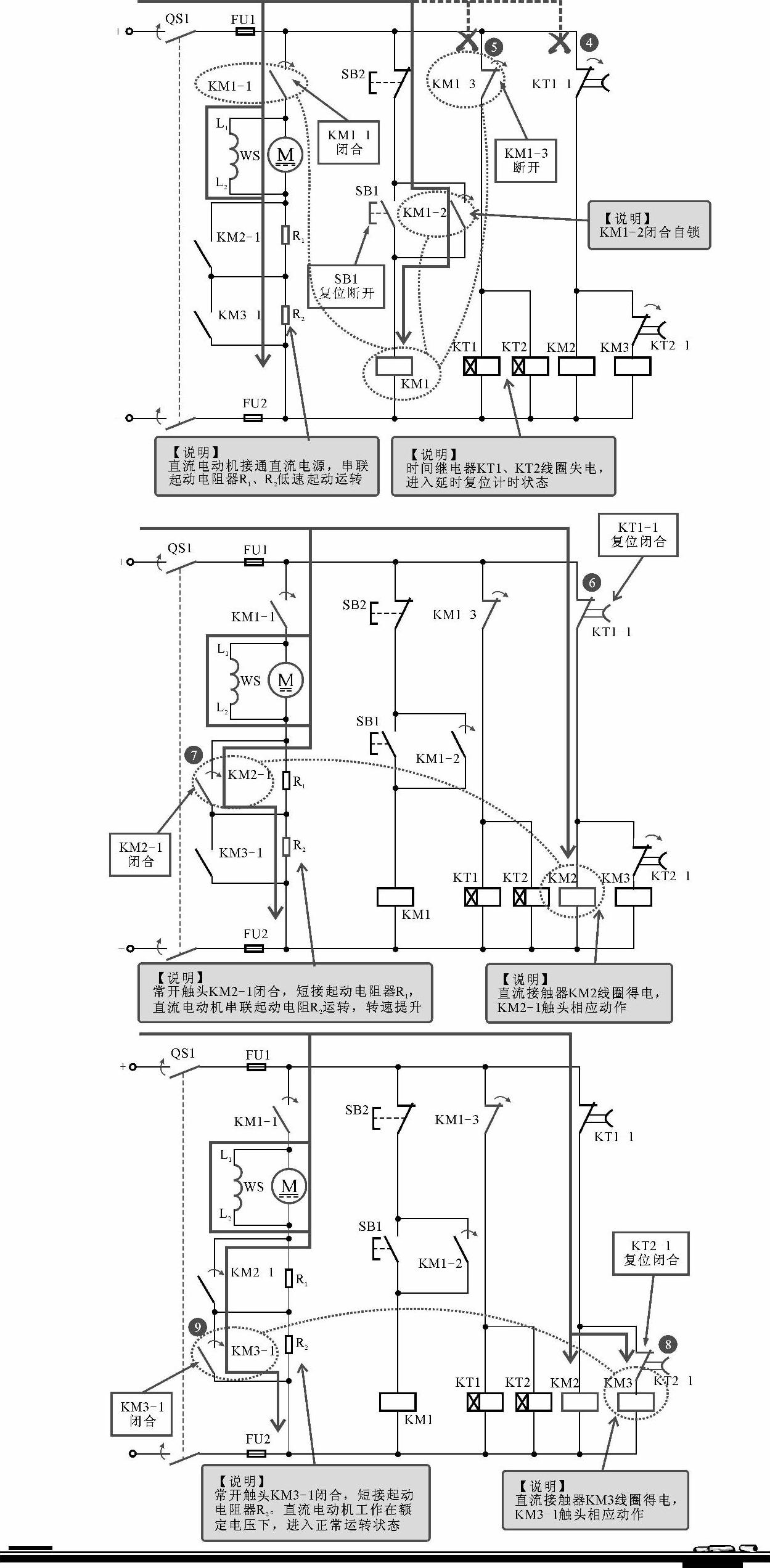

图5-29 直流电动机的起动过程

图5-29 直流电动机的起动过程（续）

【资料】

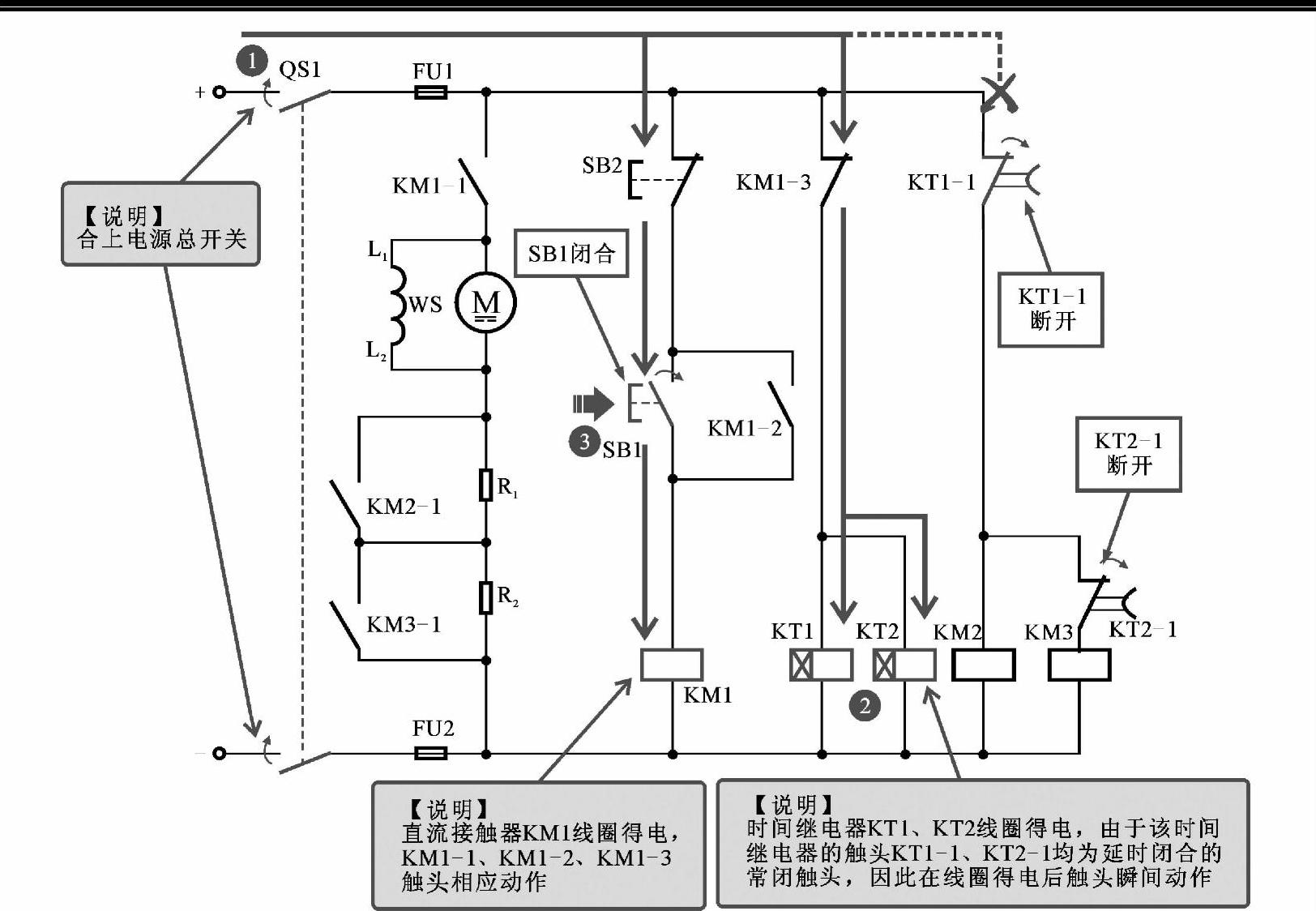

【直流电动机的起动过程】

①合上电源总开关QS1，接通直流电源。时间继电器KT1、KT2线圈得电。

②由于KT1、KT2的触头KT1-1、KT2-1均为延时闭合的常闭触头，故在时间继电器线圈得电后，触头KT1-1、KT2-1瞬间断开，防止直流接触器KM2、KM3线圈得电。

③按下起动按钮开关SB1。直流接触器KM1线圈得电。

④常开触头KM1-2闭合自锁；常开触头KM1-1闭合，直流电动机接通电源（串联起动电阻器R₁、R₂）低速起动运转。

⑤常闭触点KM1-3断开，时间继电器KT1／KT2失电，进入延时复位计时状态（时间继电器KT2的延时复位时间要长于时间继电器KT1的延时复位时间）。

⑥当达到时间继电器KT1预先设定的复位时间时，常闭触头KT1-1复位闭合，直流接触器KM2线圈得电。

⑦常开触头KM2-1闭合，短接起动电阻器R₁。直流电动机仅串联起动电阻R₂运转，转速提升。

⑧当达到时间继电器KT2预先设定的复位时间时，常闭触点KT2-1复位闭合，直流接触器KM3线圈得电。

⑨常开触头KM3-1闭合，短接起动电阻器R₂。直流电动机工作在额定电压下，进入正常运转状态。

【提示】

当需要直流电动机停机时，按下停止按钮开关SB2，直流接触器KM1线圈失电，常开触头KM1-1复位断开，切断直流电动机的供电电源，直流电动机停止运转。常开触头KM1～2复位断开，解除自锁功能。常闭触头KM1-3复位闭合，为直流电动机下一次起动做好准备。
