低压供配电电路是指380／220V的供电和配电电路，主要实现对交流低压的传输和分配。不同的供配电电路所采用的变配电设备、低压电气部件和电路结构也不尽相同。通过对这些设备、部件间的巧妙连接和组合设计，使得低压供配电电路可适用于不同的场合和环境。

1.识别低压供配电电路的主要部件

在学习识读低压供配电电路之前，我们首先要了解低压供配电电路的组成。这是识读低压供配电电路图的前提，只有熟悉低压配电电路中包含的元件才能识读低压配电电路的功能及工作过程。图5-23所示为典型低压供配电电路的主要部件。

图5-23 典型低压供配电电路中的主要部件

【资料】

①配电箱：一种将低压开关设备及相关电气设备集中安装在一起的箱体，其内部一般包括电能表、断路器（空气开关）、导线等。

②配电盘：主要由各种功能的断路器组成，用于将前级配电箱送来的交流电进行合理、安全的分配。

③电能表：在电路中用于计量用户照明及电器设备所消耗的电能。

④总断路器：在电路中作为控制开关使用。

⑤带漏电保护的总断路器：是一种具有漏电保护功能的开关，当发生漏电、触电或过载情况时进行断路保护。

⑥分支断路器（双进双出）：在电路中作为分支开关使用，具有过载保护功能。

⑦分支断路器（单进单出）：作为分支电源开关，具有过载保护功能。

2.对低压供配电电路进行功能划分

识别了低压供配电电路中的元件后，即可对低压供配电电路进行功能划分，如图5-24所示。低压供配电电路主要是依靠低压配电设备对电路进行分配的。从图5-24中可以看到，低压供配电电路主要由配电电路、配电箱（配电柜）、配电盘、输出电路等部分构成。

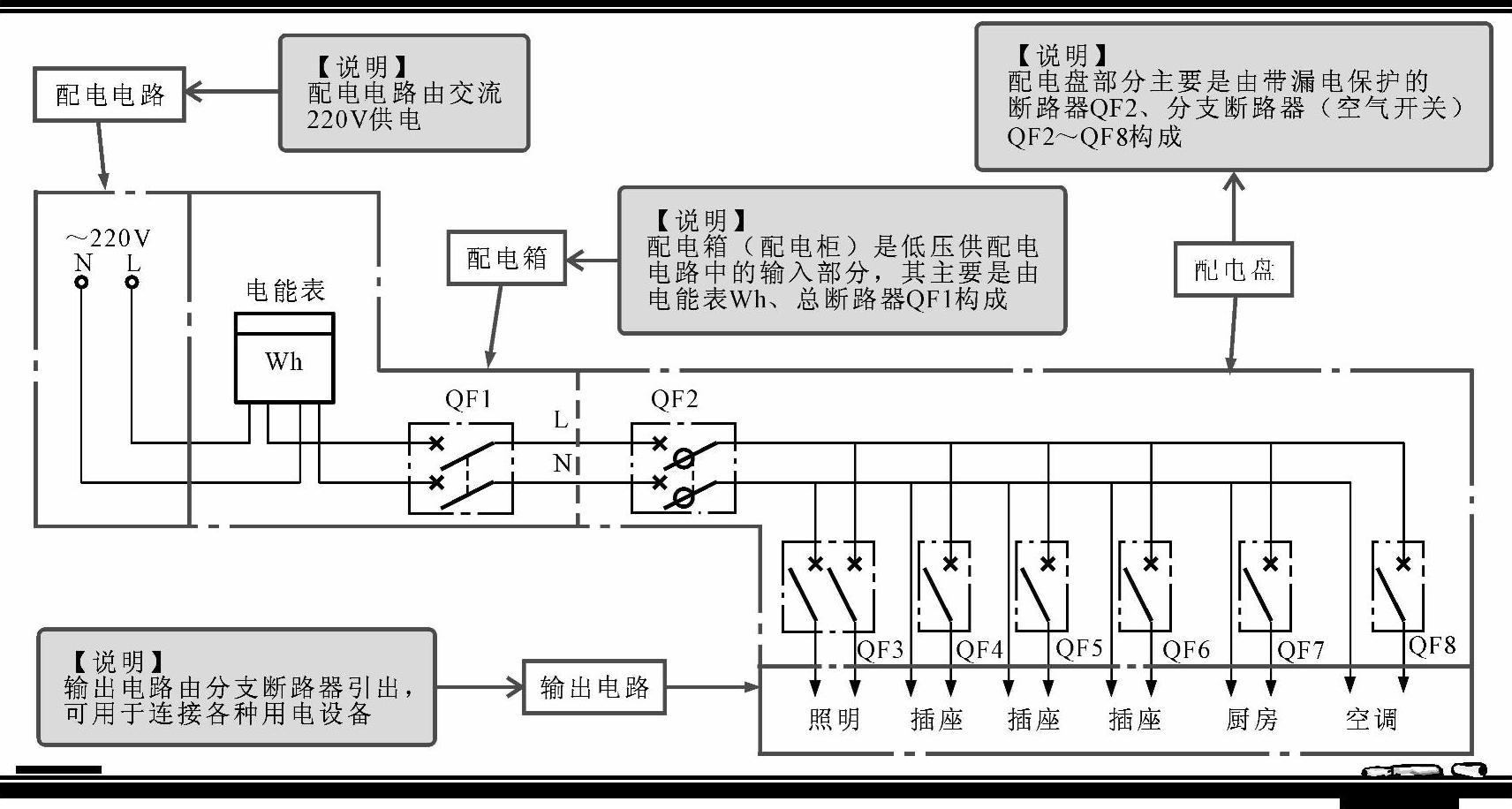

图5-24 对低压供配电电路进行功能划分

3.对低压供配电电路进行识读分析

根据低压供配电电路的供电和配电过程，将电路识读过程划分成两个阶段。第一阶段是低压供配电电路中配电箱中的电路连接关系；第二阶段是低压供配电电路中配电盘中的线路连接关系。

（1）低压供配电电路中配电箱的电路连接关系

图5-25所示为低压供配电电路中配电箱的电路连接关系。

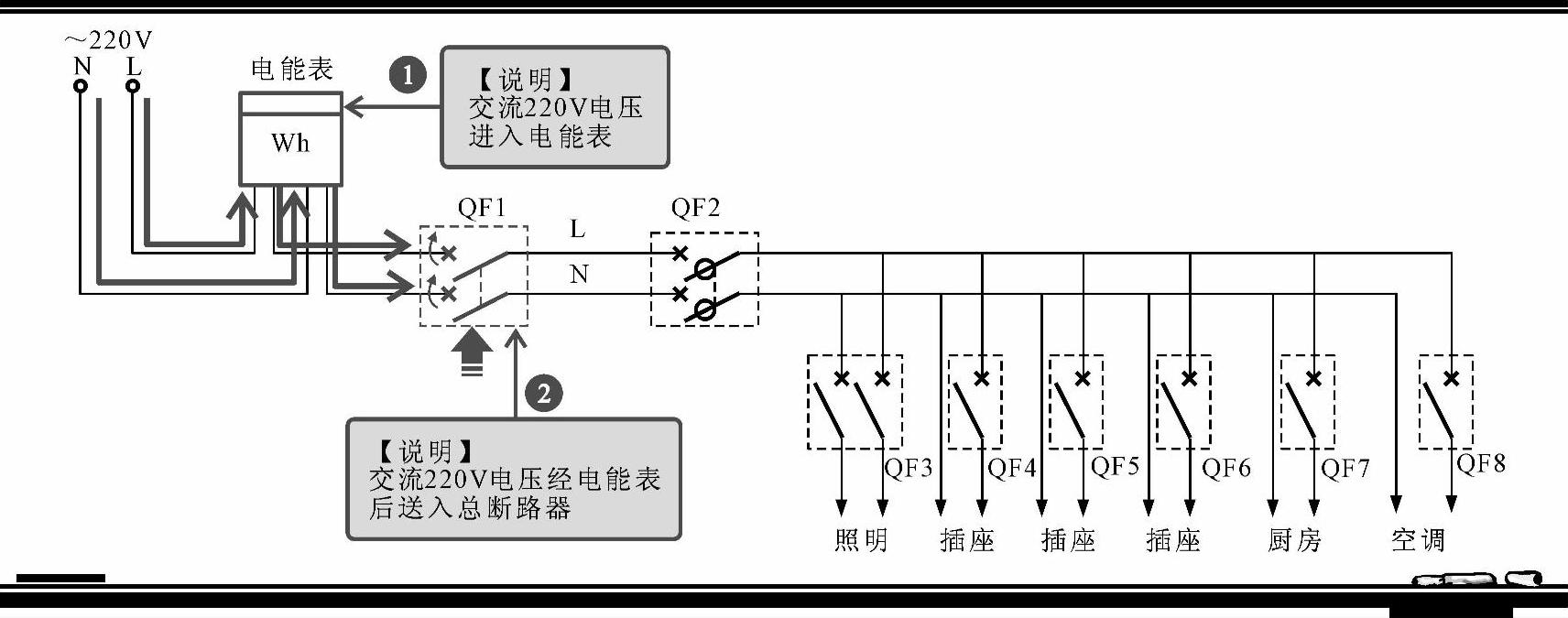

图5-25 低压供配电电路中配电箱中的电路连接关系

【资料】

①低压供配电电路将交流220V市电电压送入用户配电箱中。

②闭合总断路器QF1，交流220V经电能表Wh，再经总断路器QF1后送入室内配电盘中。

（2）低压供配电电路中配电盘的电路连接关系

图5-26所示为低压供配电电路配电盘中的电路连接关系。

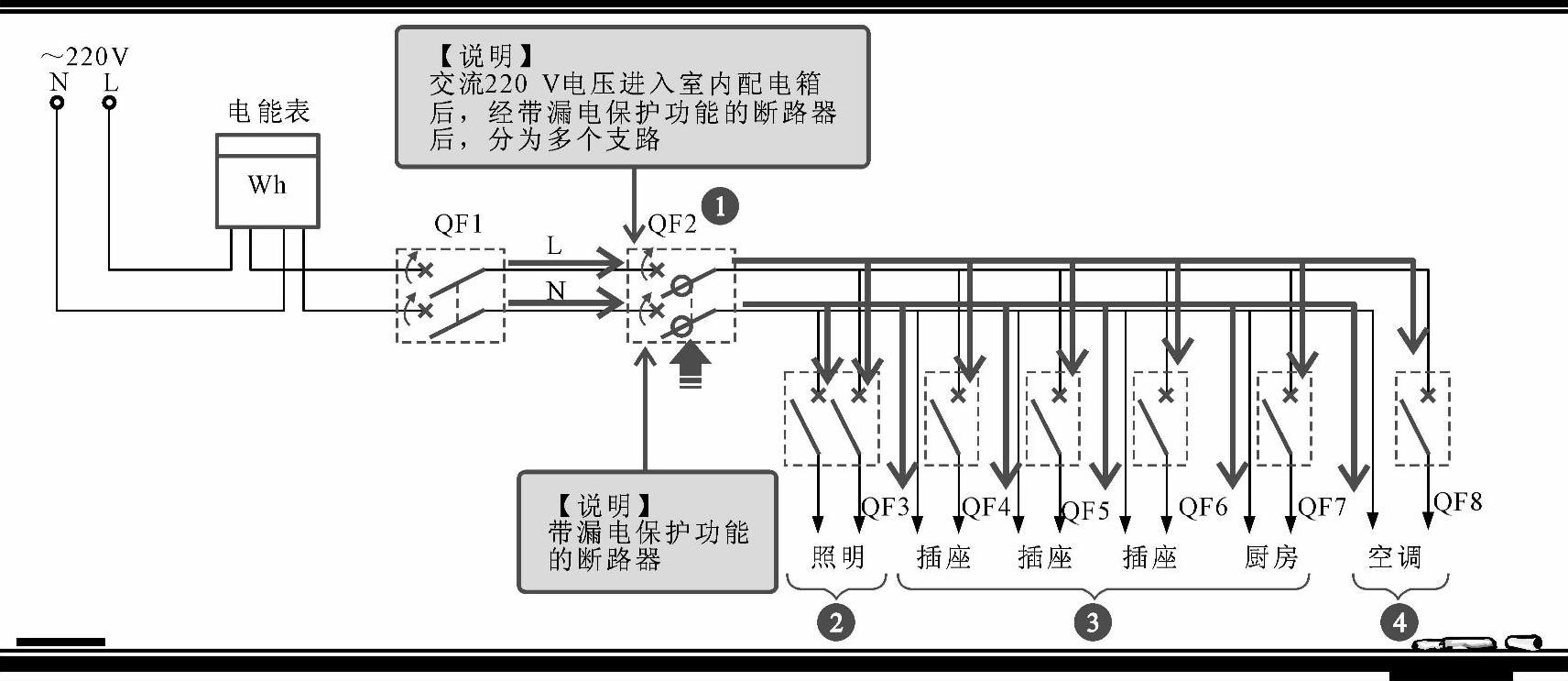

图5-26 低压供配电电路中配电盘中的电路连接关系

【资料】

①闭合带漏电保护器的总断路器QF2，交流220V电压经QF2后分为多个支路。

②第一个支路经一只双进双出的断路器（空气开关）后，作为室内照明电路。

③第二～五个支路分别经一只单进单出的断路器（空气开关）后，作为室内用电设备及厨房中的插座电路。

④第六个支路经一只单进单出的断路器（空气开关）后，单独作为空调器的供电电路。
