识读典型高压供配电电路的方法

【摘要】:高压供配电电路是指为工厂企业、家庭用户等提供和分配电能的线路,它是电力系统的组成部分。图5-19所示为典型的高压供配电电路的主要部件。当高压供配电电路中出现电流不正常的情况时,高压熔断器会自动断开电路,以确保高压供配电电路及设备的安全。高压供配电电路主要是依靠高压配电设备对电路进行分配。母线WB是供配电电路中的重要组成部分。

高压供配电电路是指为工厂企业、家庭用户等提供和分配电能的线路,它是电力系统的组成部分。高压供配电电路是指6~10kV的供电和配电电路,主要实现将电力系统中的35~110kV的供电电源电压下降为6~10kV的高压配电电压,并供给高压配电所、车间变电所和高压用电设备等。

不同的供配电电路,所采用的变配电设备、高压电气部件和电路结构也不尽相同,也正是通过对这些设备、部件间的巧妙连接和组合设计,使得高压供配电电路具有不同功能,并适用于不同的场合和环境

1.识别高压供配电电路的主要部件

在学习识读高压配电电路之前,我们首先要了解高压配电电路的组成,这是识读高压配电电路图的前提,只有熟悉高压配电电路中包含的元件才能识读出高压配电电路的功能及工作过程。图5-19所示为典型的高压供配电电路的主要部件。

【资料】

高压隔离开关:在电路中用于隔离高压电压,保护高压电气的安全,需与高压断路器配合使用。

电力变压器:在高压供配电电路中用于实现电能的输送、电压的变换。在远程传输时,将发电站送出的电源电压升高,以减少在电力传输过程中的损失,便于长途输送电力;在用电的地方,变压器将高压降低,供用电设备和用户使用。

避雷器:是一种具有漏电保护功能的开关,是在供电系统受到雷击时的快速放电装置,从而可以保护变配电设备免受瞬间过电压的危害。避雷器通常用于带电导线与地之间,与被保护的变配电设备呈并联状态。

高压断路器:是高压供配电电路中的开关,具有保护功能。当高压供配电的负载线路中发生短路故障时,高压断路器会自行断路进行保护。

高压熔断器:是用于保护高压供配电电路中设备安全的装置。当高压供配电电路中出现电流不正常的情况时,高压熔断器会自动断开电路,以确保高压供配电电路及设备的安全。

电压互感器:是一种把高电压按比例关系变换成100V或更低等级的标准次级电压,并与电压表电流表连接,指示线路的电压值和电流值,供保护、计量、仪表装置使用。同时,使用电压互感器可以用低压电气设备指示高压电路的工作状态,安全性好。

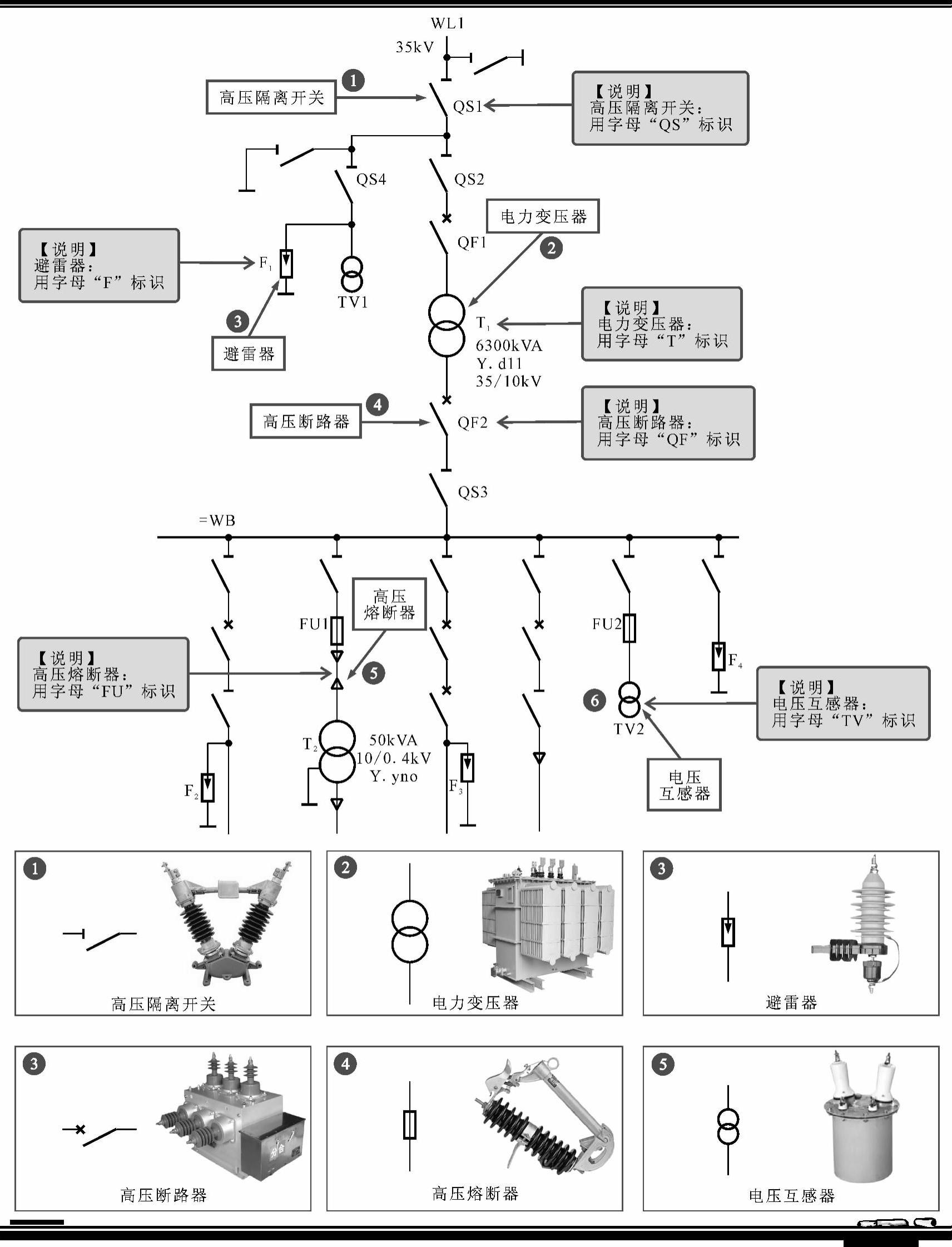

图5-19 典型的高压供配电电路的主要部件

2.对高压供配电电路进行功能划分

识别了高压供配电电路中的元件后,接下来对高压供配电电路进行功能划分,如图5-20所示。高压供配电电路主要是依靠高压配电设备对电路进行分配。从图5-20中可以看到,高压供配电电路主要是由高压供电电路、母线和高压配电电路部分构成的。

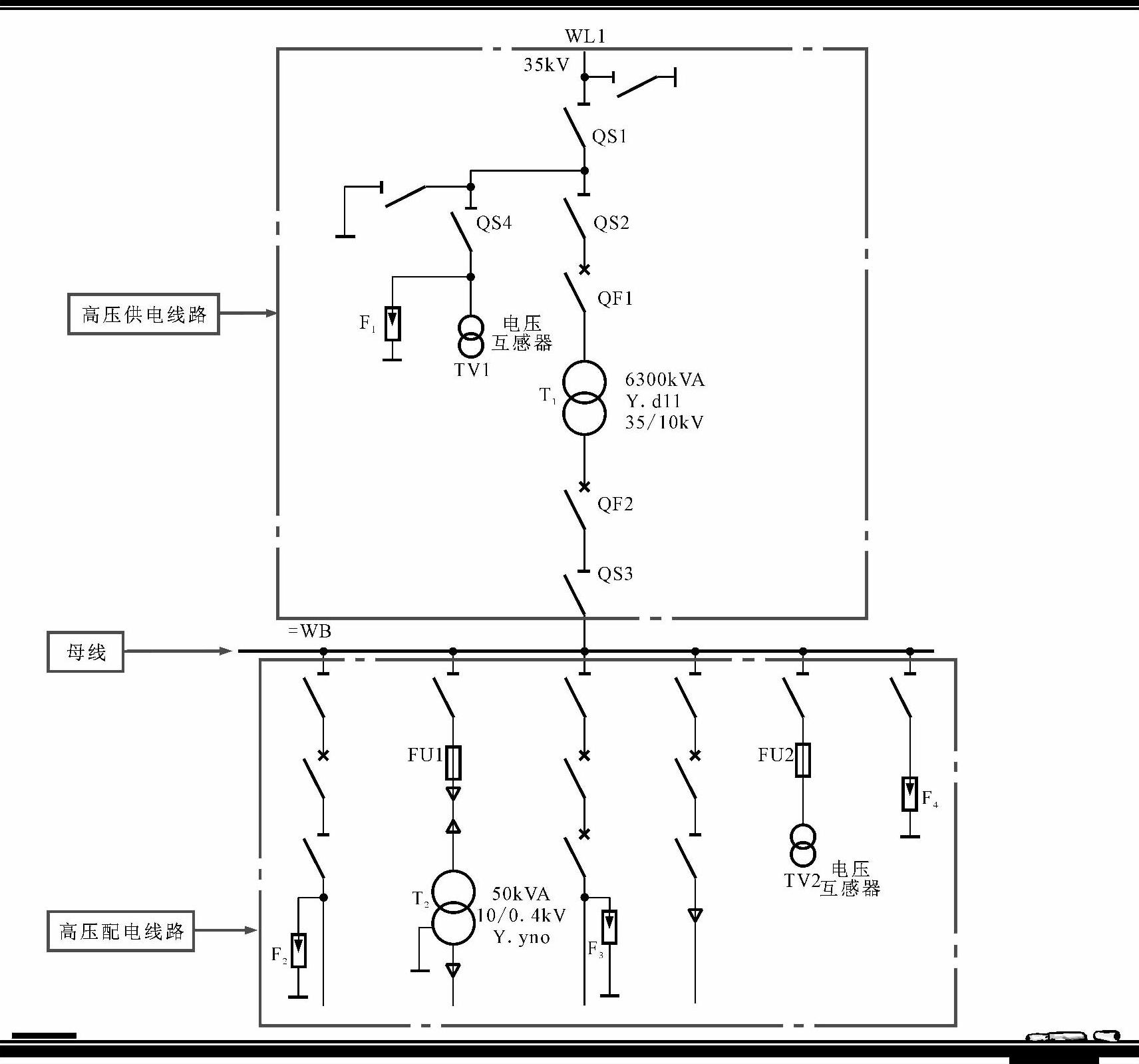

图5-20 对高压供配电电路进行功能划分

提问

高压供电电路和高压配电电路的任务分别是什么?

回答

通常,高压供电电路承担输送电能的任务,直接连接高压电源,通常以一条或两条通路为主线,主要由高压隔离开关QS1~QS4、电压互感器TV1、避雷器F1、高压断路器QF1~QF2、电力变压器T1等构成。

母线WB是供配电电路中的重要组成部分。它是变电所输送电能用的总导线,用带状纯铜制成,多路输出。它具有汇集、分配和传送电能的作用。

高压配电电路承担分配电能的任务,一般指高压供配电电路中母线另一侧的电路,通常有多个分支,分配给多个用电电路或设备。

3.对高压供配电电路进行识读分析

根据高压供配电电路的供电和配电过程,将电路识读过程划分成两个阶段。第一阶段是高压供配电电路的供电过程;第二阶段是高压供配电电路的配电过程。

(1)高压供电电路的供电过程

图5-21所示为高压供配电电路的供电过程。

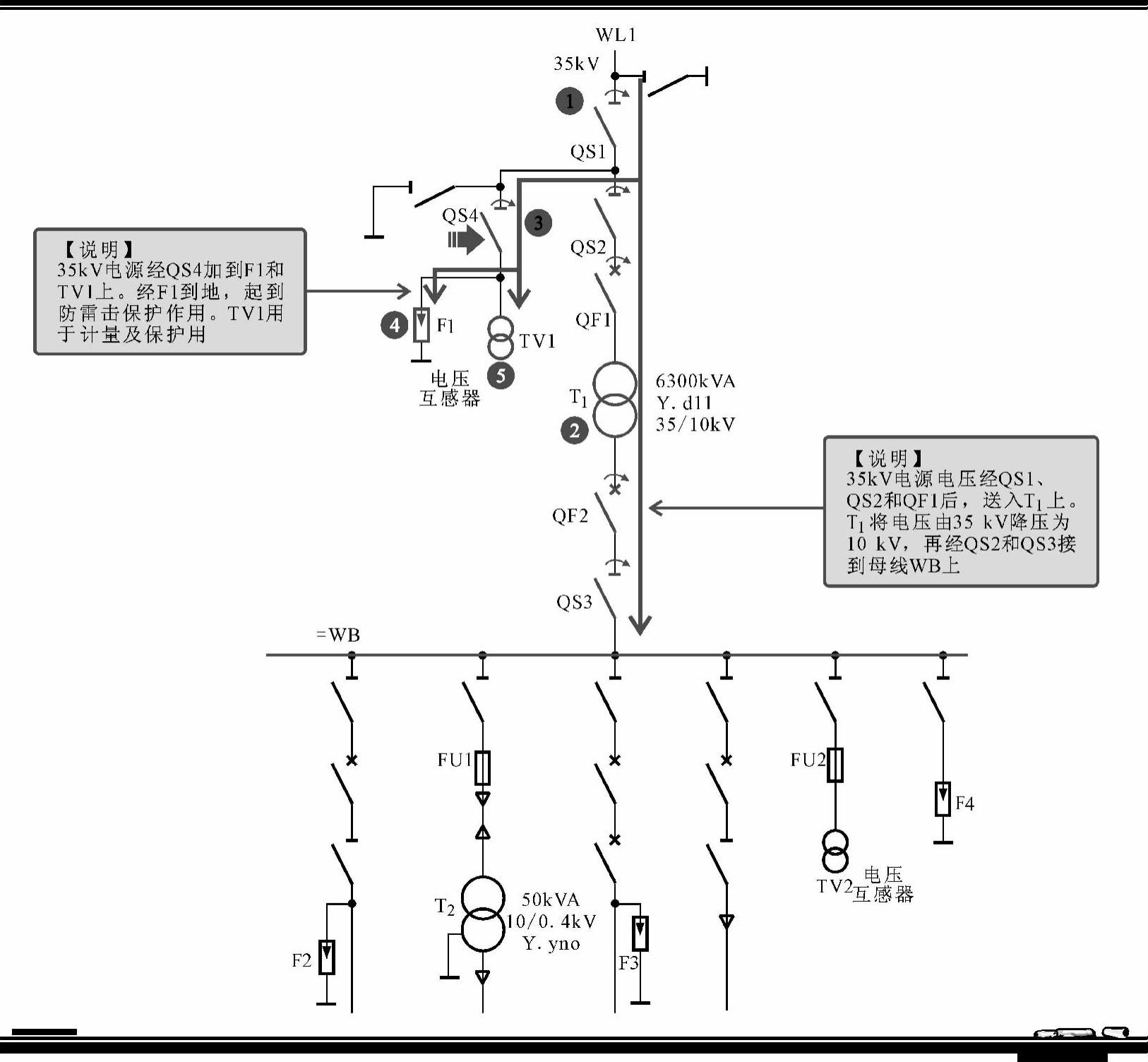

图5-21 高压供电电路的供电过程

【资料】

①来自前级的35kV电源电压(发电厂或电力变电所),经高压断路器QS1、QS2和高压隔离开关QF1后,送入一台容量为6300kV·A的电力变压器T1上。

②变压器T1将电压由35kV降压为10kV,再经高压断路器QF2和高压隔离开关QS3接到母线WB上。

③35kV电源进线经隔离开关QS4后加到避雷器F1和电压互感器TV1上。

④经避雷器F1到地,起到防雷击保护作用。

⑤电压互感器TV1用于计量及保护用。一般其二次线圈会接有电能表、电流表、电压表等,用于工作人员观察高压供电系统的工作电压和工作电流。

(2)高压供配电电路的配电过程

图5-22所示为高压供配电电路的配电过程。

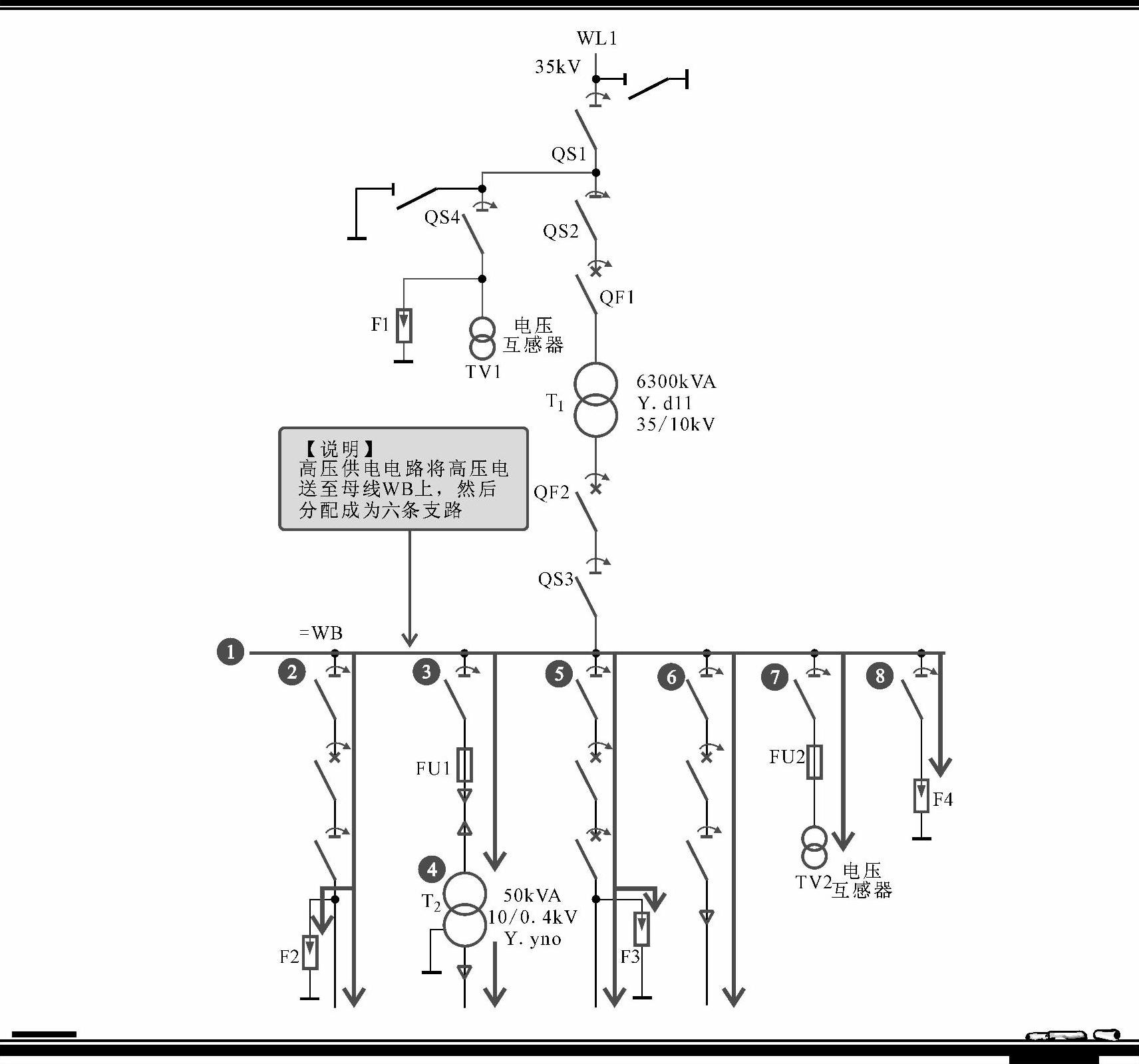

图5-22 高压供配电电路的配电过程

【资料】

①高压供电电路将高压电送至母线WB上,然后分配成为六条支路。

②第一支路经高压隔离开关、高压断路器以及避雷器F2后作为一条10kV高压配电电路输出。

③第二支路经高压隔离开关、高压熔断器FU1后加到一台容量为50kV·A的电力变压器T2上。

④电力变压器T2将母线WB送来的10kV高压降为0.4kV(380V)电压,为后级电路或低压用电设备提供0.4kV低压电。

⑤第三支路经一只高压隔离开关、两只高压断路器及避雷器F3后作为一条10kV高压配电电路输出。

⑥第四支路经一只高压隔离开关、两只高压断路器后作为一条10kV高压配电电路输出。

⑦第五支路经高压熔断器FU2后,送至电压互感器TV2上,由电压互感器测量配电电路中的电压或电流量

⑧第六支路经高压隔离开关、避雷器F4后到地,为该高压配电电路的防雷击保护部分。
