认识电工电路的图形符号简介

【摘要】:它是由表示屏蔽的符号要素“”与同轴电缆的基本图形符号“”组成的。认识常用电子元器件的图形符号电子元器件是构成电工电路中的基本电子器件,在电路中常见的电子元器件有很多种,且每种电子元器件都用其自己的图形符号进行标识。

当我们看到一张电工电路图时,其所包含的不同元器件、装置、线路以及安装连接等,并不是这些物理部件的实际外形,而是由每种物理部件对应的图样或简图进行体现的,我们把这种“图样”和“简图”称为图形符号

图形符号是构成电工电路图的基本单元,好比一篇文章中的“词汇”。因此我们在学习识读电路图前,首先要正确地了解、熟悉和识别这些符号的形式、内容、含义,以及它们之间的相互关系。

1.认识图形符号的基本形式

常见的电工电路图中的图形符号通常是一种组合形式,是由限定符号与基本图形符号组合、符号要素与基本图形、两个或两个以上的基本图形符号组合而成的。

(1)由限定符号与基本图形符号组合的图形符号

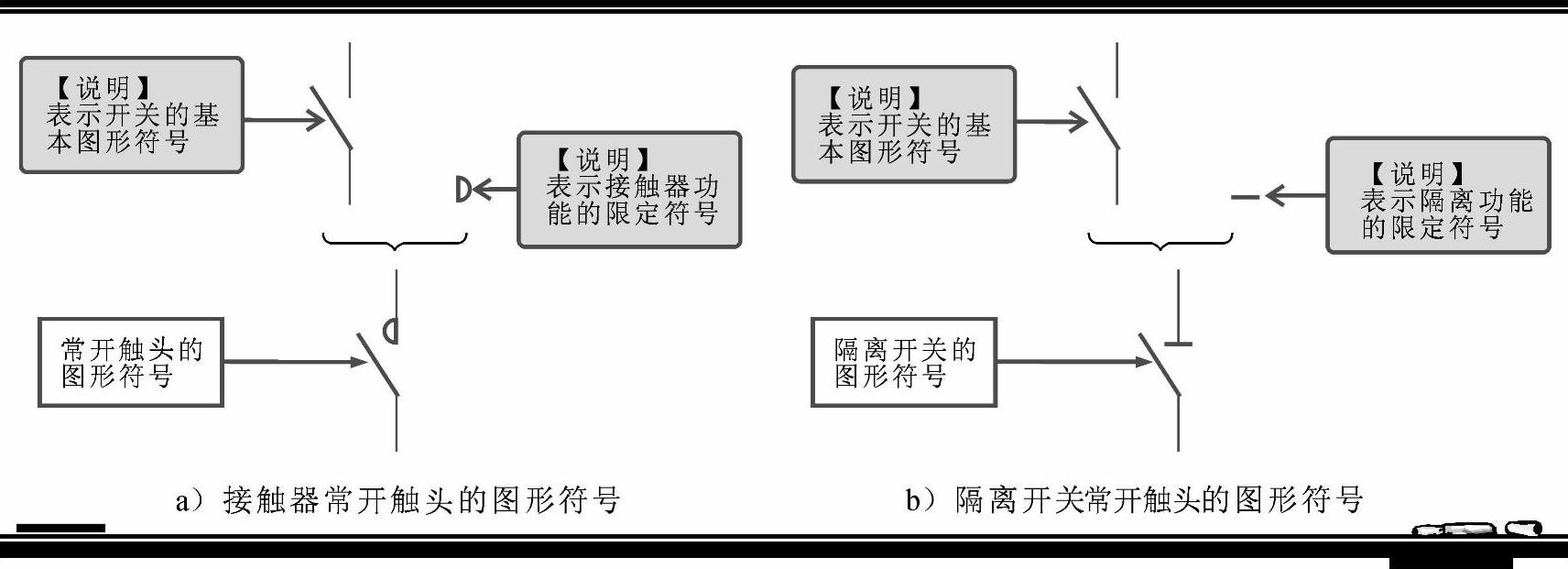

图5-5 由限定符号与基本图形符号组合的图形符号

图5-5所示为由限定符号与基本图形符号组合的图形符号(常开触头和隔离开关的图形符号)。它们分别是由表示开关的基本图形符号“978-7-111-44918-8-Chapter05-13.jpg”与表示触头的限定符号“978-7-111-44918-8-Chapter05-14.jpg”、表示隔离功能的限定符号“978-7-111-44918-8-Chapter05-15.jpg”组合而成的。

提问

什么是限定符号,为什么这种符号在电路中不单独使用呢?

回答

限定符号是一种加在其他图形符号的符号,用来提供附加的信息,一般不能单独使用,必须与其他符号组合使用,构成完整的图形符号。这样,同一个基本图形符号与不同限定符号组合可组成标识不同含义的器件。如图5-6所示,在电阻器的基本图形符号上,分别加上不同的限定符号,可以得到可调电阻器、热敏电阻器、光敏电阻器等多种图形符号。


图5-6 电工电路中图形符号实例

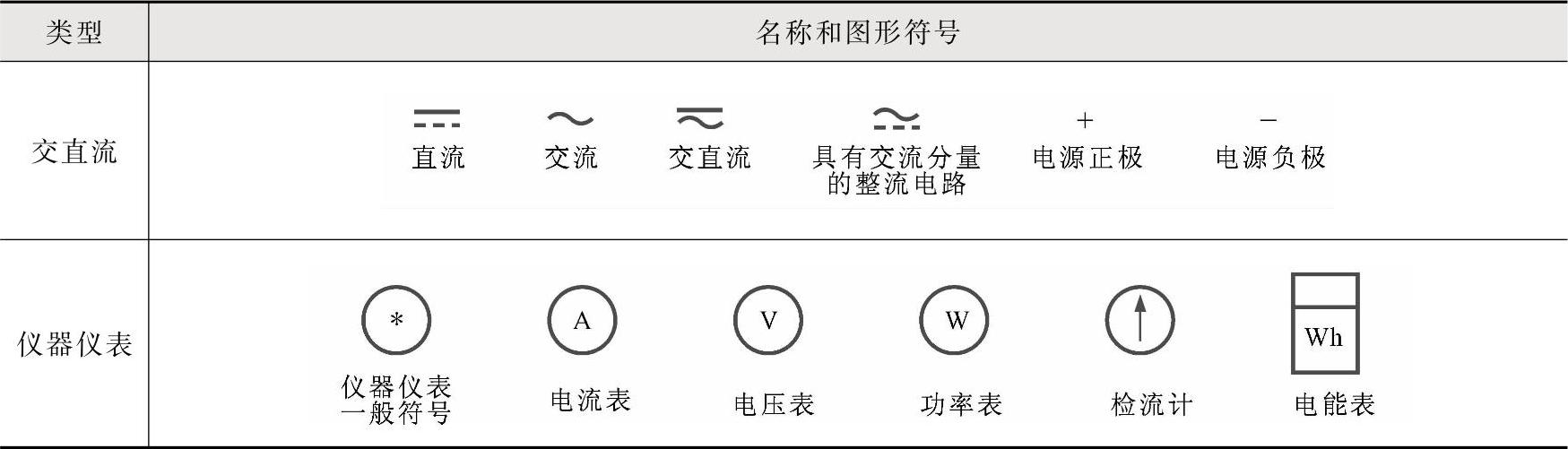

电工电路中常见的几种限定符号如表5-3所示。

表5-3 电工电路中常见的几种限定符号


(2)符号要素与基本图形符号组合的图形符号

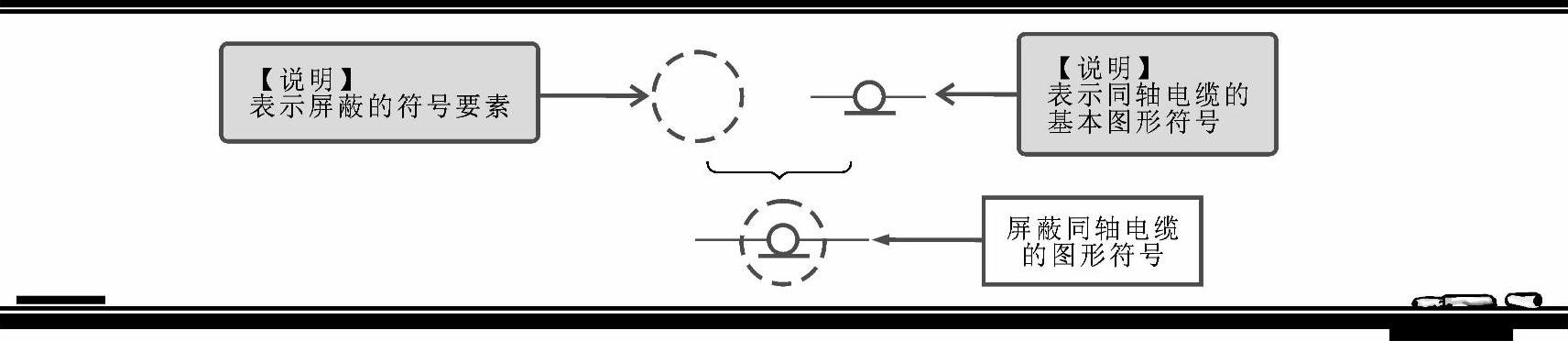

图5-7所示为屏蔽同轴电缆的图形符号。它是由表示屏蔽的符号要素“978-7-111-44918-8-Chapter05-18.jpg”与同轴电缆的基本图形符号“978-7-111-44918-8-Chapter05-19.jpg”组成的。


图5-7 屏蔽同轴电缆的图形符号

【资料】

符号要素是指一种具有确定意义的简单图形,通常表示元件的轮廓或外壳,符号要素必须同其他图形符号组合使用。电工电路中常见的符号要素如表5-4所示。

表5-4 电工电路中常见的几种符号要素


(3)两个或两个以上的基本图形符号组合的图形符号

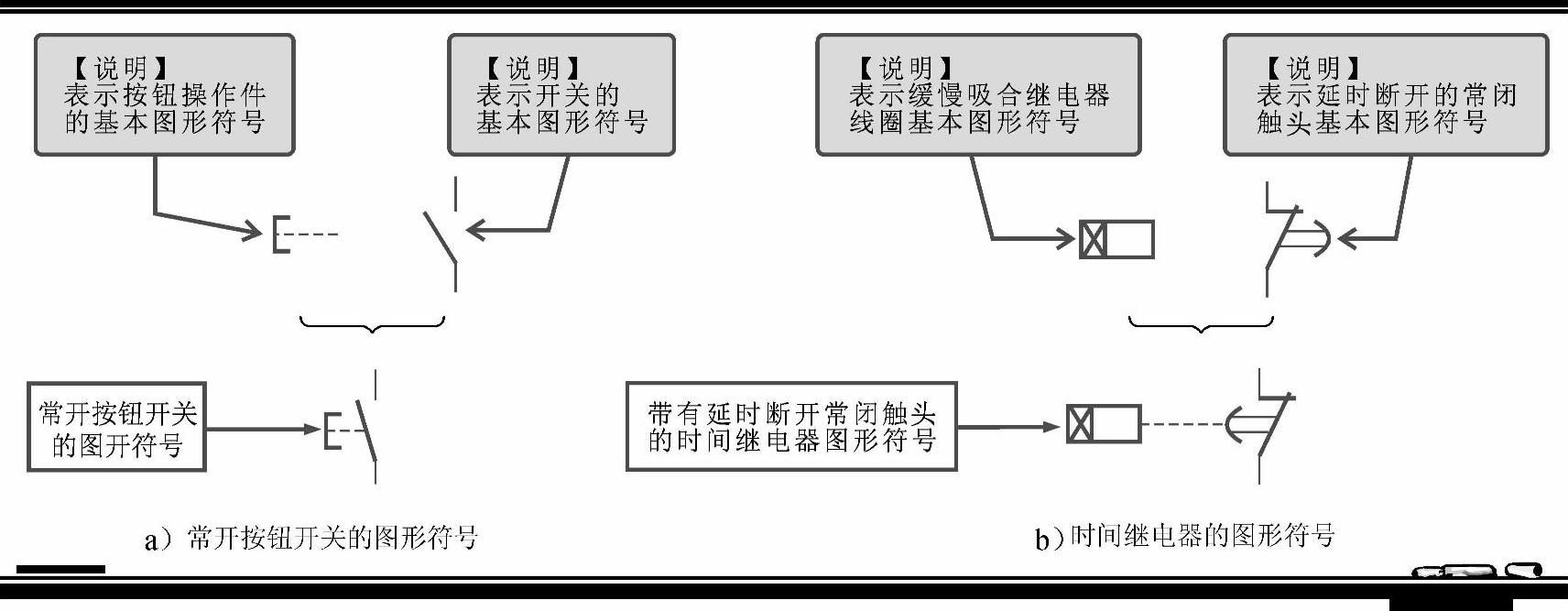

图5-8所示为电工电路中常用的常开按钮开关和时间继电器的图形符号。这两种图形符号都是由基本的图形符号组合而成的。


图5-8 两个或两个以上的基本图形符号组合的图形符号

【资料】

基本图形符号是指用于表示该类产品或其特征的简单符号,一般可直接作为图形符号使用,也可与限定符号组合使用。

电工电路中常见的基本图形符号如表5-5所示。

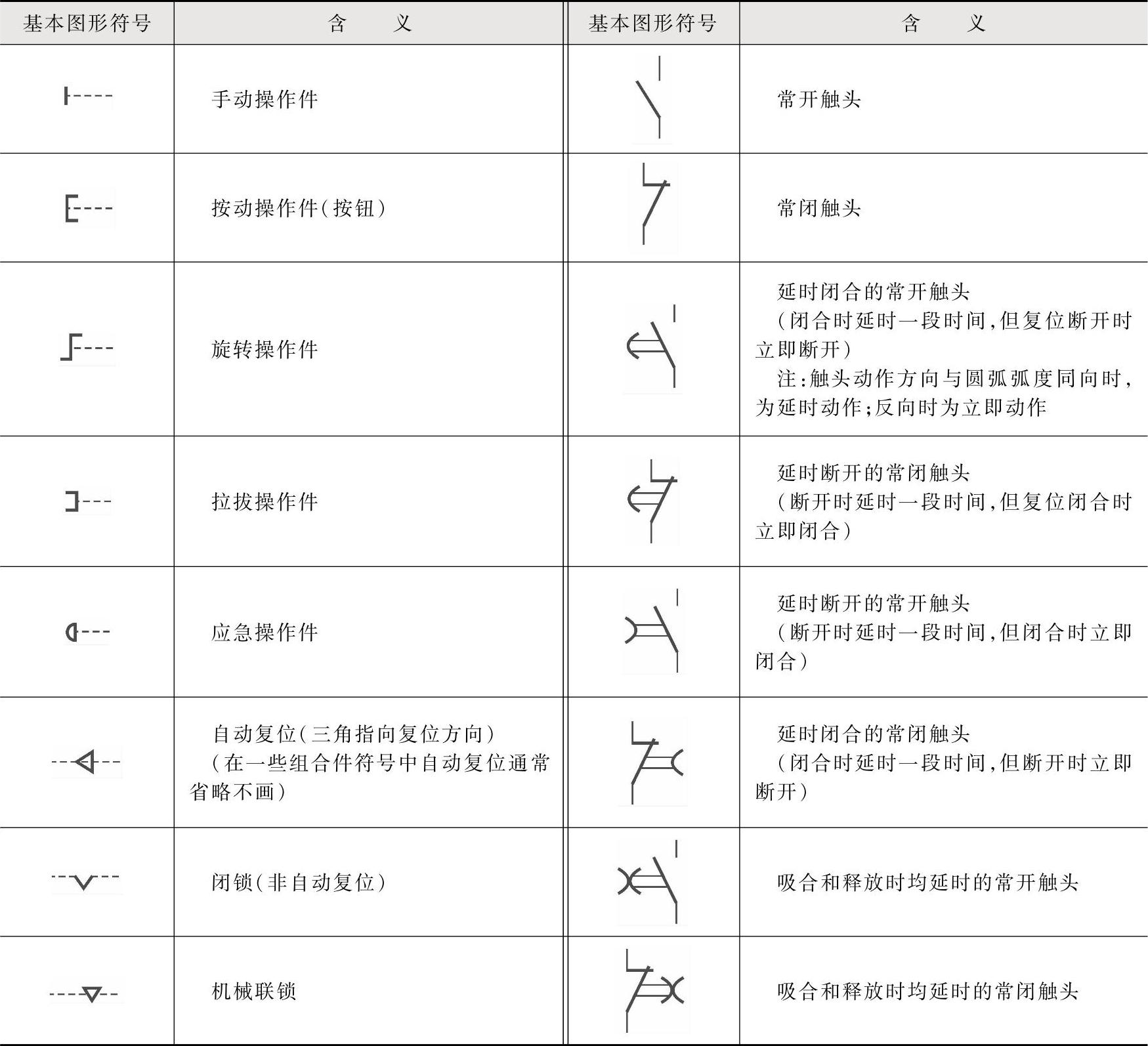

表5-5 电工电路中常见的几种机械控制和操作件的基本图形符号


【注意】

此外,还有些图形符号是由符号要素+基本图形符号+限定符号构成的,因此只要掌握基本的符号要素、一般符号和限定符号的相关含义或功能,便掌握了这组合图形符号的基本含义。

2.认识电工电路中常用的各种图形符号

国家标准GB/T 4728—2005《电气简图用图形符号》中,各种图形符号多达1400多个,这里我们总结和归纳了一些电工电路中常用的图形符号,如电子元器件的图形符号、功能部件的图形符号和高、低压电气部件的图形符号,下面分类进行介绍。

(1)认识常用电子元器件的图形符号

电子元器件是构成电工电路中的基本电子器件,在电路中常见的电子元器件有很多种,且每种电子元器件都用其自己的图形符号进行标识。

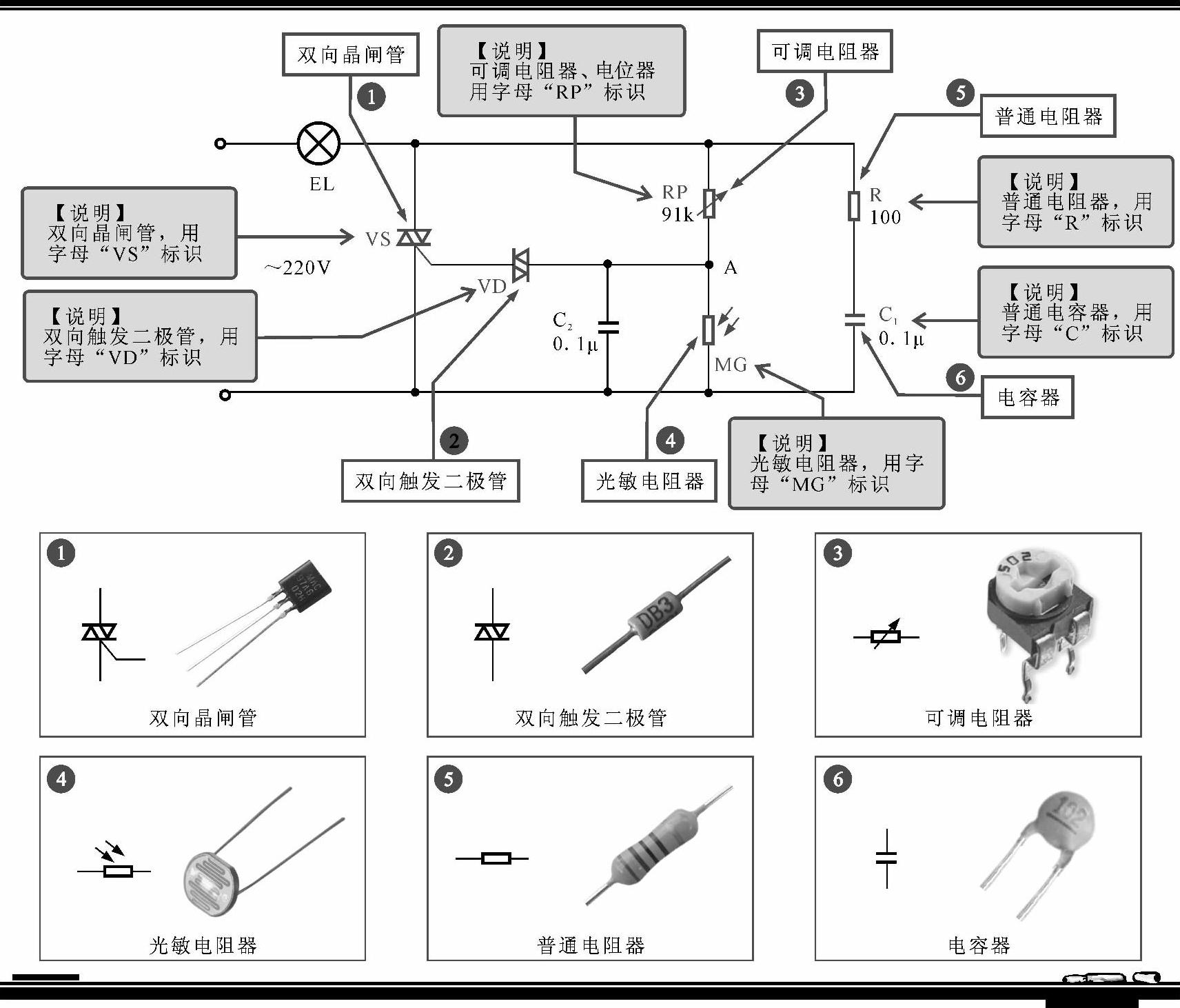

图5-9所示为典型的光控照明电工实用电路。根据识读图中电子元器件的图形符号含义,可建立起与实物电子元器件的对应关系,这是学习识图过程的第一步。


图5-9 典型光控照明电工电路实用电路

【资料】

①双向晶闸管:在电路中用于调节电压、电流或用作交流无触头开关,具有一旦导通,即使失去触发电压,也能继续保持导通状态。

②双向触发二极管:在电路中常用来触发双向晶闸管,或用于过压保护、定时等。

③可调电阻器、电位器:在电路中可用于通过调整其阻值改变电路中的相关参数。

④光敏电阻器:在电路中用于将感测的光信号转换为电信号,并被电路所识别。

⑤普通电阻器:在电路中起到限流、降压等作用。

⑥普通电容器:是一种电能储存元件,在电路中起滤波等作用,且具有允许交流电流通过、阻止直流电流通过的特性。

【资料】

电工电路中常用的电子元器件主要有电阻器、电容器、电感器、二极管、三极管、场效应晶体管和晶闸管等。

电工电路中常用电子元器件的图形符号如表5-6所示。

表5-6 电工电路中常用电子元器件的图形符号


(2)认识低压电气部件的图形符号

低压电气部件是指应用于低压供配电线路中的电气部件。在电工电路中,低压电气部件的应用十分广泛,且每种低压电压部件也是由其相应的图形符号进行标识的。

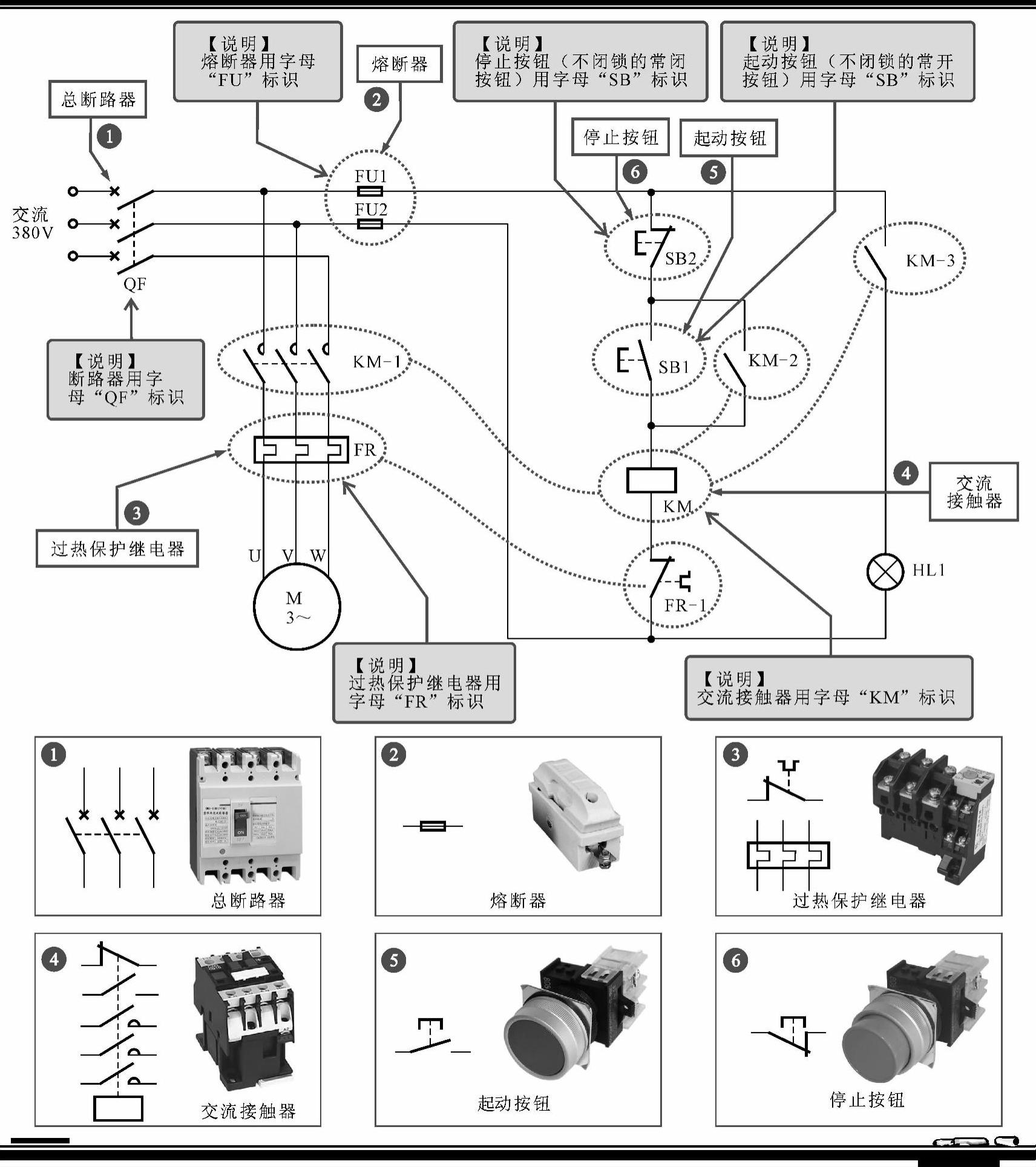

例如,图5-10所示为典型三相交流电动机起停控制实用电路。根据识读图中低压电气部件的图形符号含义,建立起与实物低压电气部件的对应关系,并根据各低压电气部件的功能和特点,了解其电路的机理,为识读整个电路的信号流程做好准备。


图5-10 典型三相交流电动机起停控制实用电路实例

【资料】

①总断路器:在电路中主要用于接通或切断供电线路。这种开关具有过载、短路或欠电压保护的功能,常用于不频繁接通和切断电路中。

②熔断器:在电路中用于过载、短路保护。

③过热保护继电器:在电路中用于电动机的过热保护,具有线路过热,自动熔断的特点。

④交流接触器:通过线圈的得电,触点动作,接通电动机的三相电源,起动电动机工作。

⑤起动按钮(不闭锁的常开按钮):用于电动机的起动控制。

⑥停止按钮(不闭锁的常闭按钮):用于电动机的停机控制。

【资料】

电工电路中常用的低压电气部件主要包括交、直流接触器,各种继电器,低压开关等。

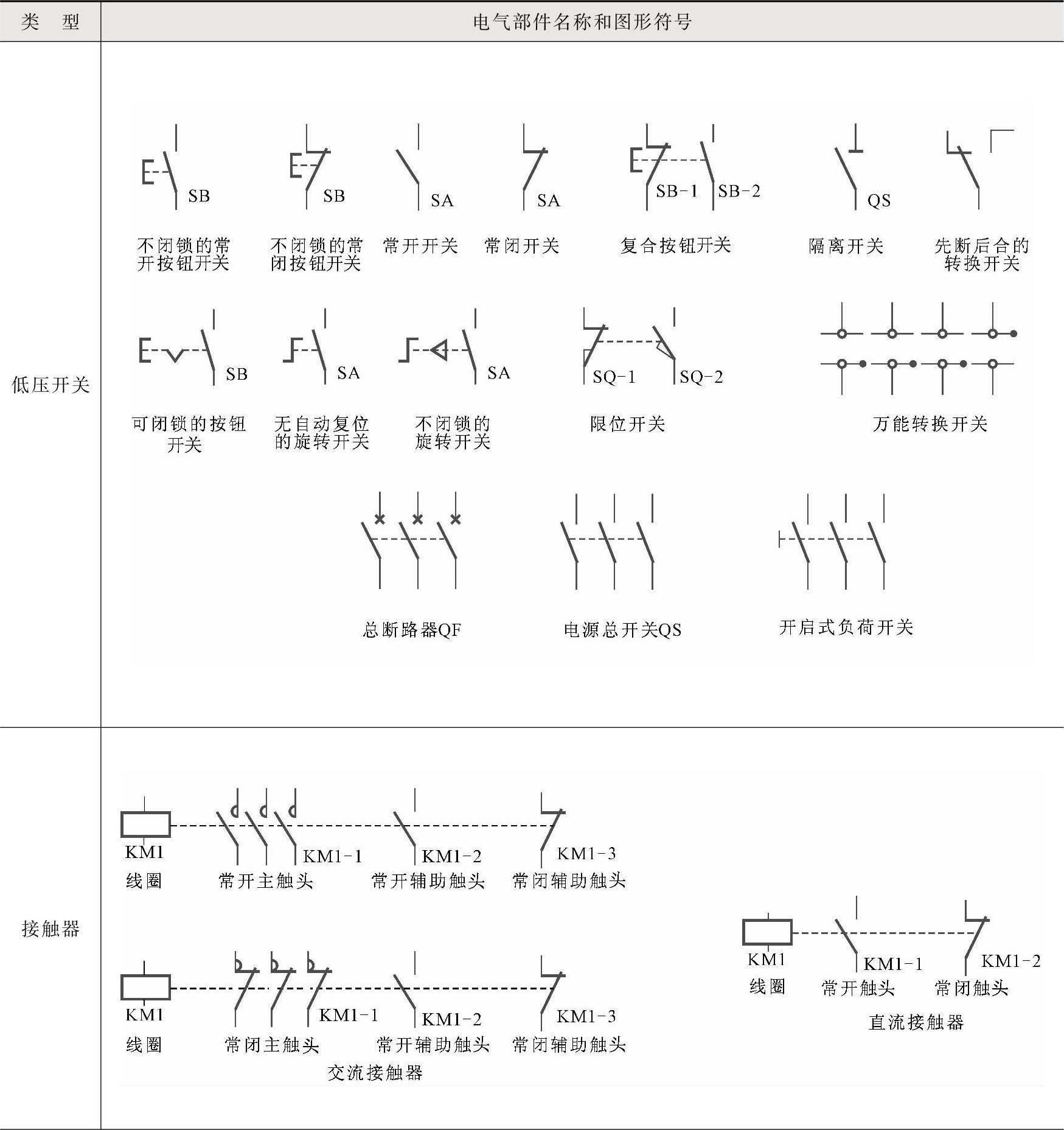

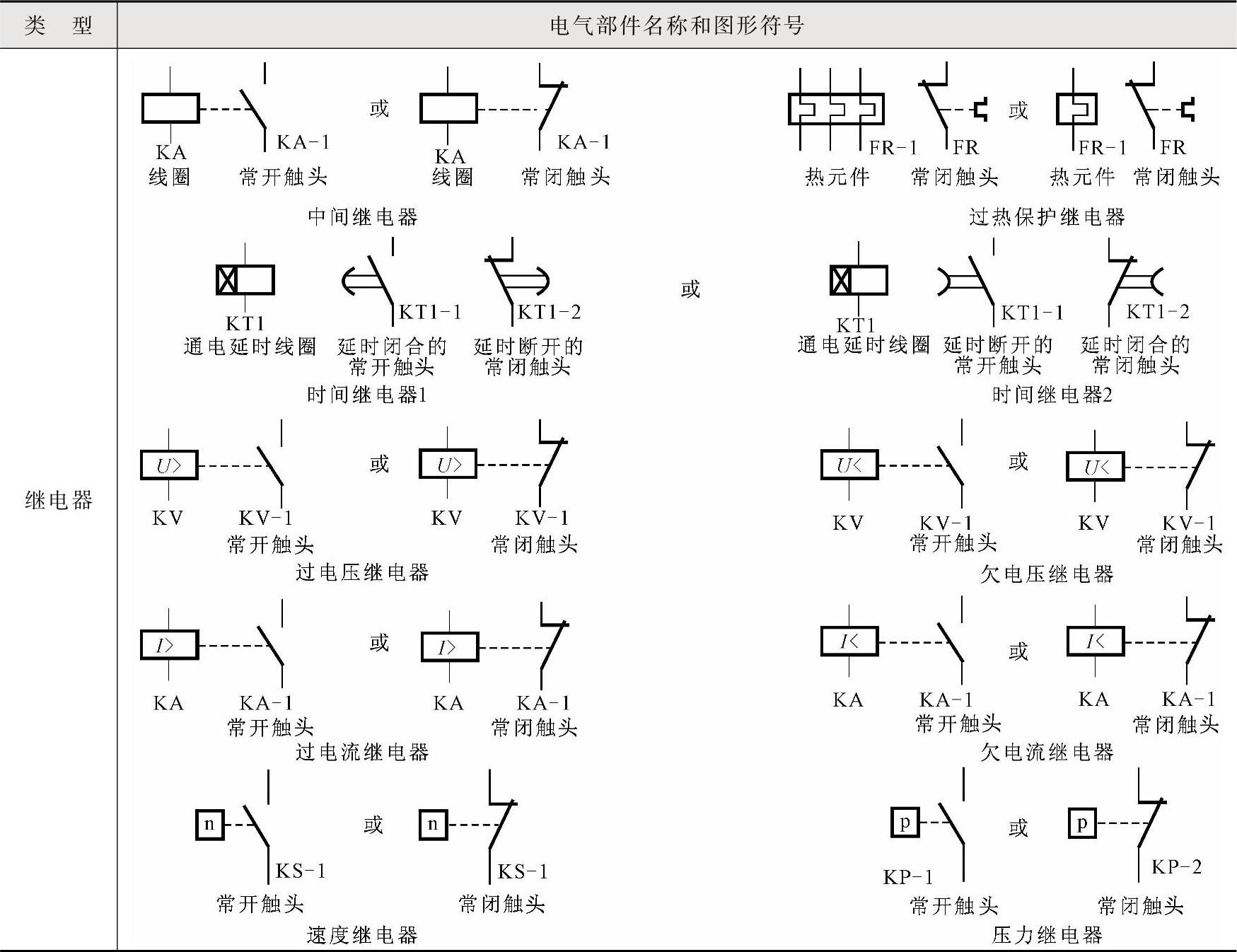

常见的几种低压电气部件图形符号如表5-7所示。

表5-7 电工电路中常见低压电气部件的图形符号


(续)


(3)认识高压电气部件的图形符号

高压电气部件是指应用于高压供配电线路中的电气部件。在电工电路中,高压电气部件都用于电力供配电线路中,通常在电路图中也是由其相应的图形符号进行标识的。

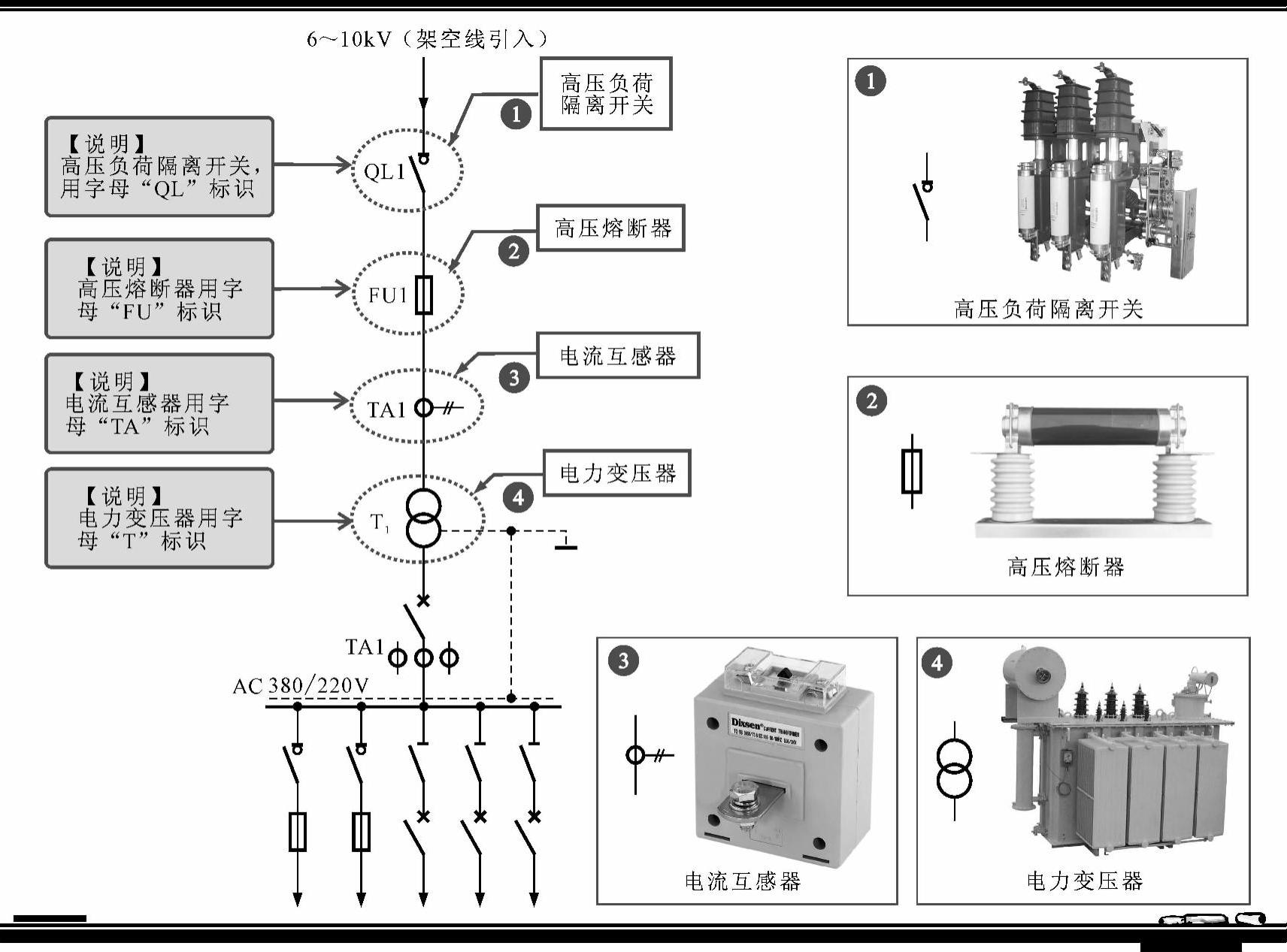

图5-11所示为典型的高压配电线路图,根据识读图中高压电气部件的图形符号含义,建立起与实物高压电气部件的对应关系,并根据各高压电气部件的功能和特点,了解其电路的机理,为识读整个电路的信号流程做好准备。

【资料】

①高压负荷隔离开关:在电路中通常与高压熔断器配合使用,主要用于接通或切断高压线路。

②高压熔断器:在电路中用于过载、短路保护。

电流互感器:在电路中用于将大电流转换成小电流,也是一种变压器

④电力变压器:是电力供配电电路中的主要变压器,一般起降压作用。

【资料】

电工电路中常用的高压电气部件主要包括避雷器、高压熔断器、高压断路器(跌落式熔断器)、电力变压器、电流互感器、电压互感器等。


图5-11 典型的高低压配电线路图实例

电工电路中常用的高压电气部件的图形符号如表5-8所示。

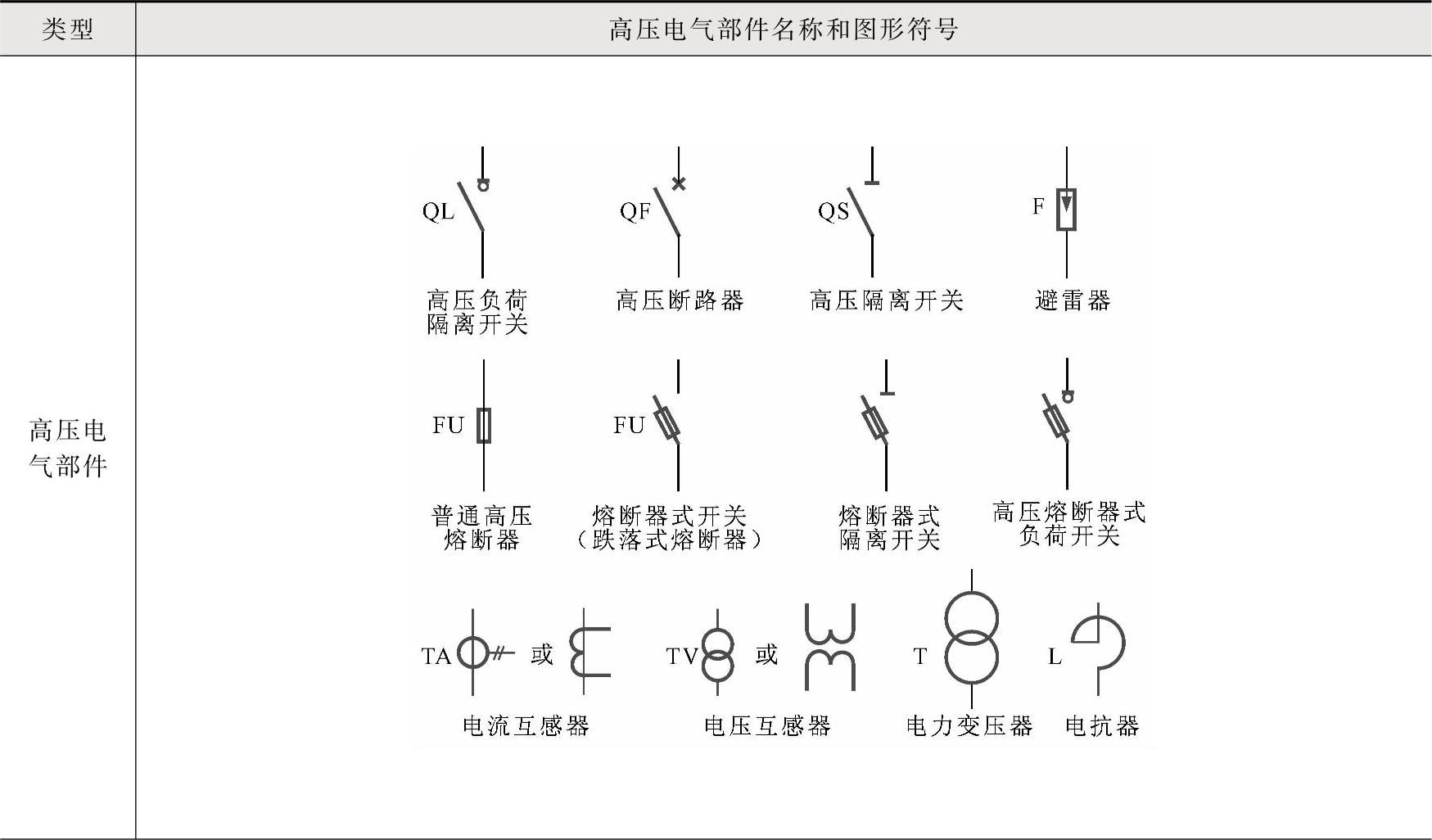

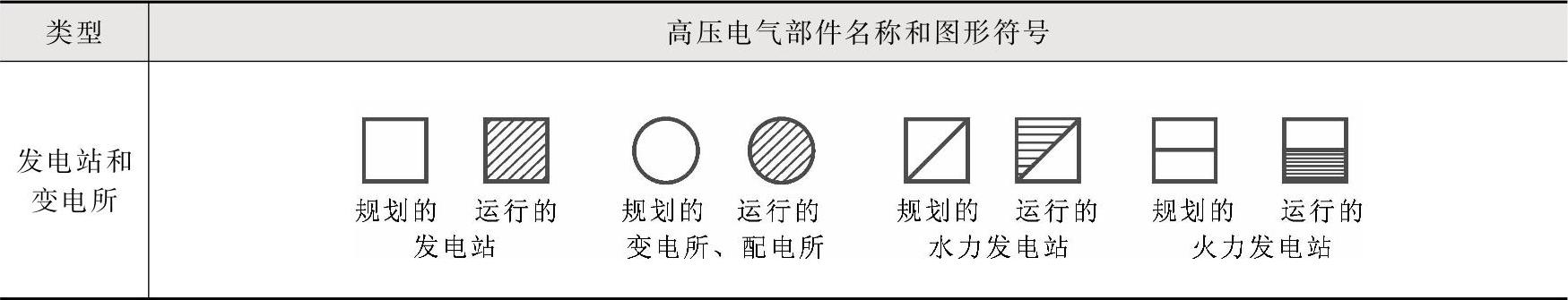

表5-8 电工电路中常见高压电气部件的图形符号


(续)


(4)认识常用功能部件的图形符号

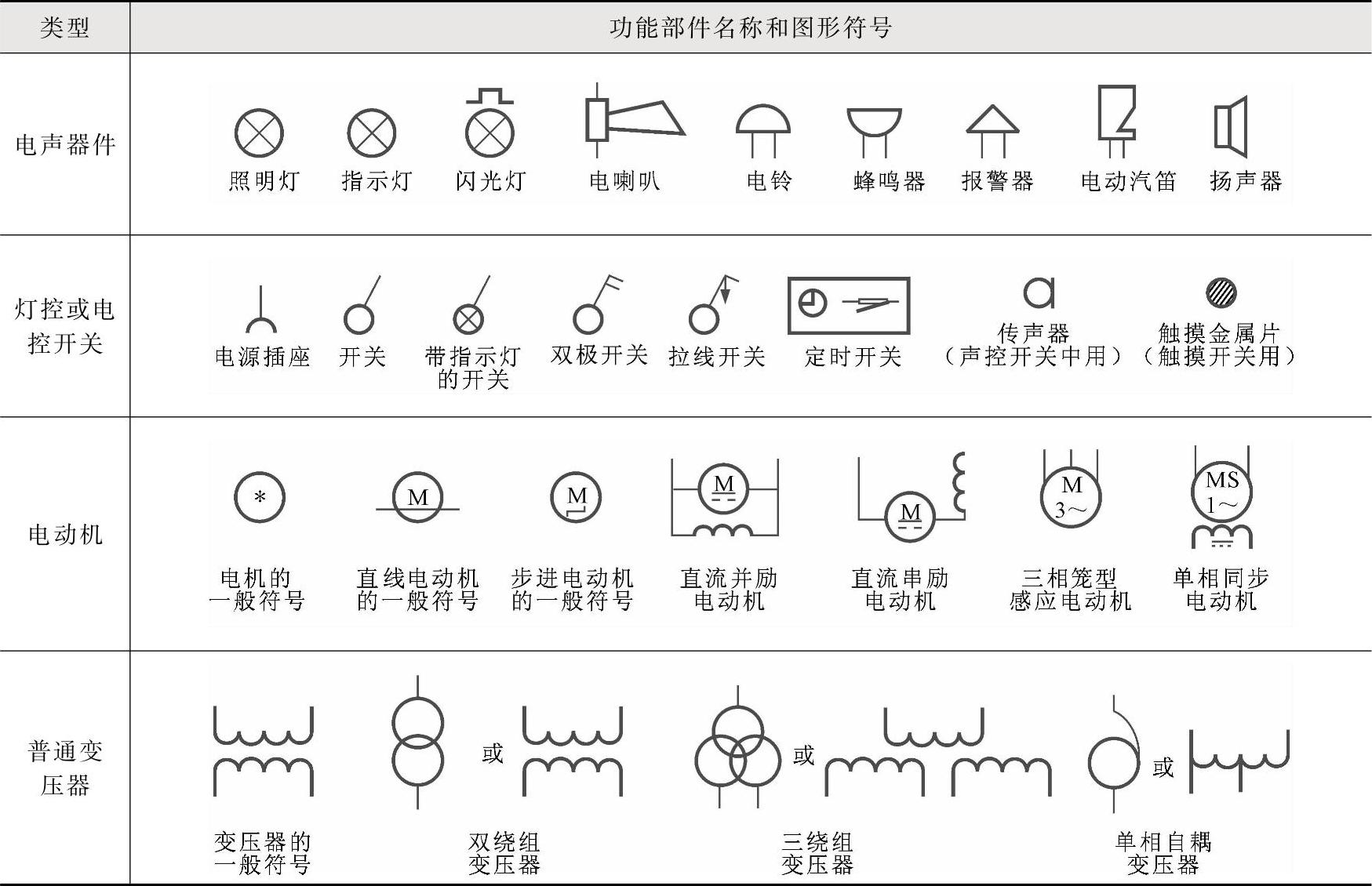

在识读电工电路过程中,还常常会遇到各种各样的功能部件的图形符号,用于标识其所代表的物理部件,例如各种电声器件、灯控或电控开关、信号器件、电动机、普通变压器等。学习识图时,需要首先认识这些功能部件的图形符号,否则电路将无法理解。表5-9所示为电工电路中常用功能部件的图形符号。

表5-9 电工电路中常用功能部件的图形符号


(5)认识电工电路中其他常用的图形符号

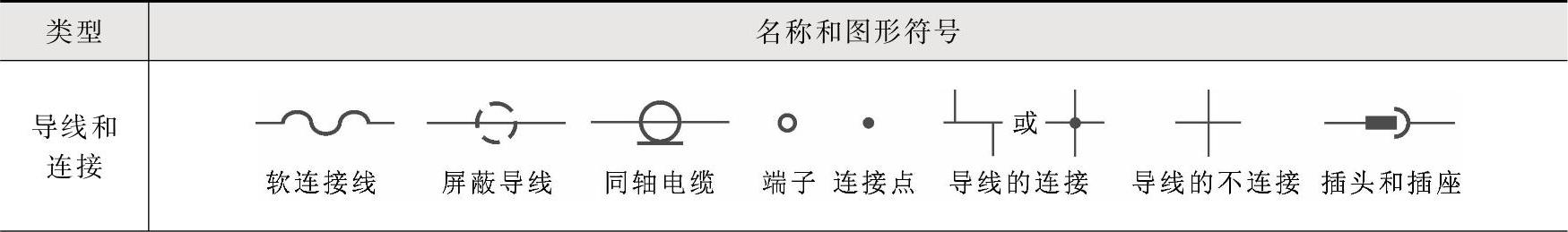

除了表5-6~表5-9所示的四种常见的电子元器件及功能部件的图形符号外,在电工电路中还常常绘制有具有专门含义的图形符号,认识这些符号对于快速和准确理解电路图十分必要。表5-10所示为电工电路中几种其他常用的图形符号。

表5-10 电工电路中其他常用的图形符号


(续)
