文字符号是电工电路中常用的一种字符代码，一般标注在电路中的电气设备、装置和元器件的近旁，以标识其名称、功能、状态或特征。

电工电路中常见的文字符号一般可分为基本文字符号、辅助文字符号、字母+数字代码组合符号和专用文字符号。文字符号可以用单一的字母代码或数字代码表示，也可以用字母与数字组合的方式表示。图5-1所示为一个典型的电工电路，从图中可以看到，电路中标识有不同的文字符号。

1.基本文字符号

基本文字符号用以标识电气设备、装置、元器件，以及线路的种类名称和特性。图5-2所示为典型电工电路中的基本文字符号。

【资料】

通常基本文字符号一般分为单字母符号和双字母符号。其中，单字母符号是按拉丁字母将各种电气设备、装置、元器件划分为23个大类，每大类用一个大写字母表示。如“R”表示电阻器类，“S”表示开关、选择器类。在电气电路中，优先选用单字母符号。双字母符号由一个表示种类的单字母符号与另一个字母组成，通常以单字母符号在前，另一个字母在后的组合形式。如“F”表示保护器件类，“FU”表示熔断器；“G”表示电源类，“GB”表示蓄电池（“B”为蓄电池的英文名称Battery的首字母）；“T”表示变压器类，“TA”表示电流互感器（“A“为电流表的英文名称Ammeter的首字母）。

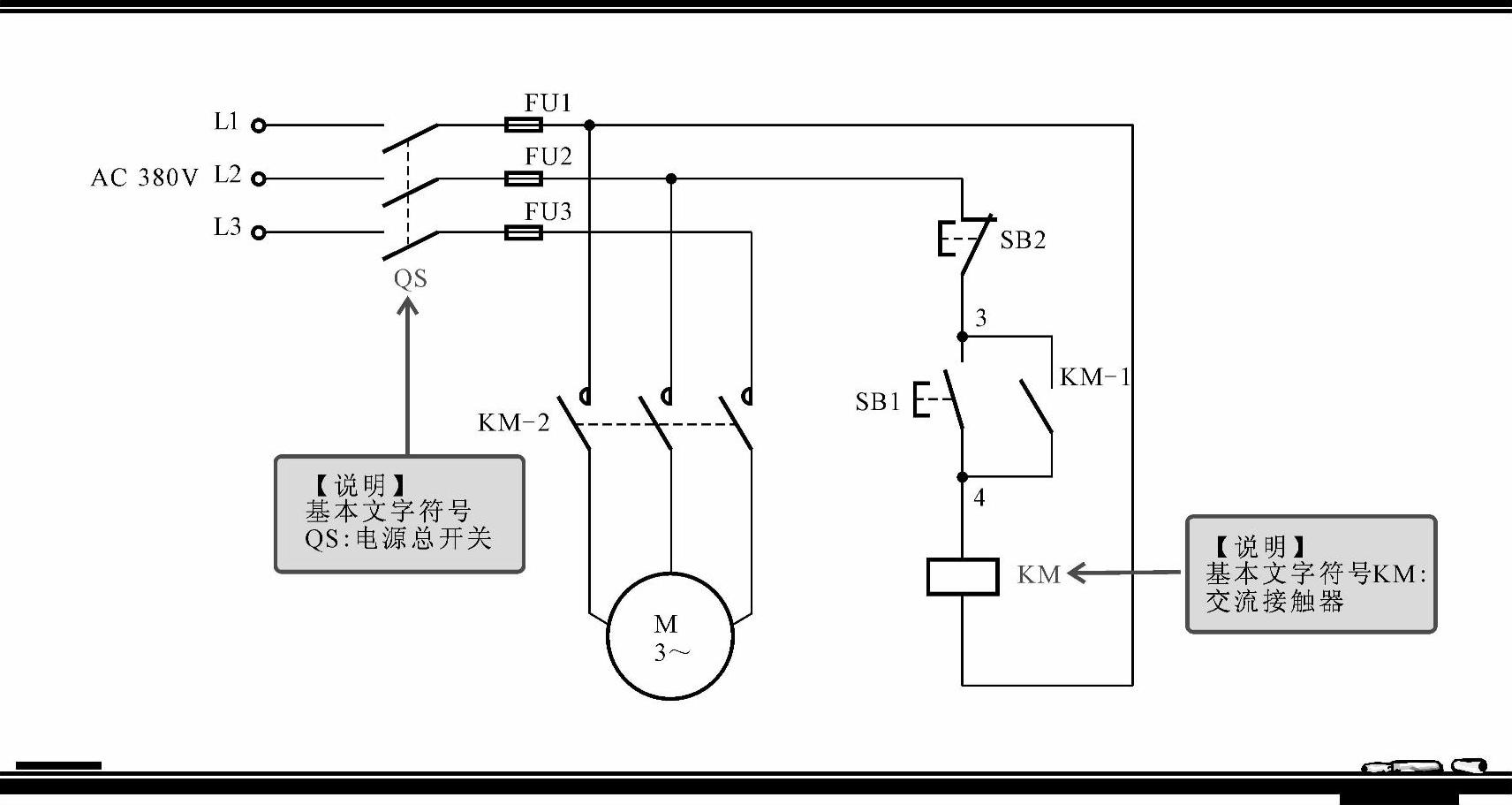

图5-1 电工电路中的文字符号标识

图5-2 电工电路中的基本文字符号

电工电路中常见的基本文字符号如表5-1所示。

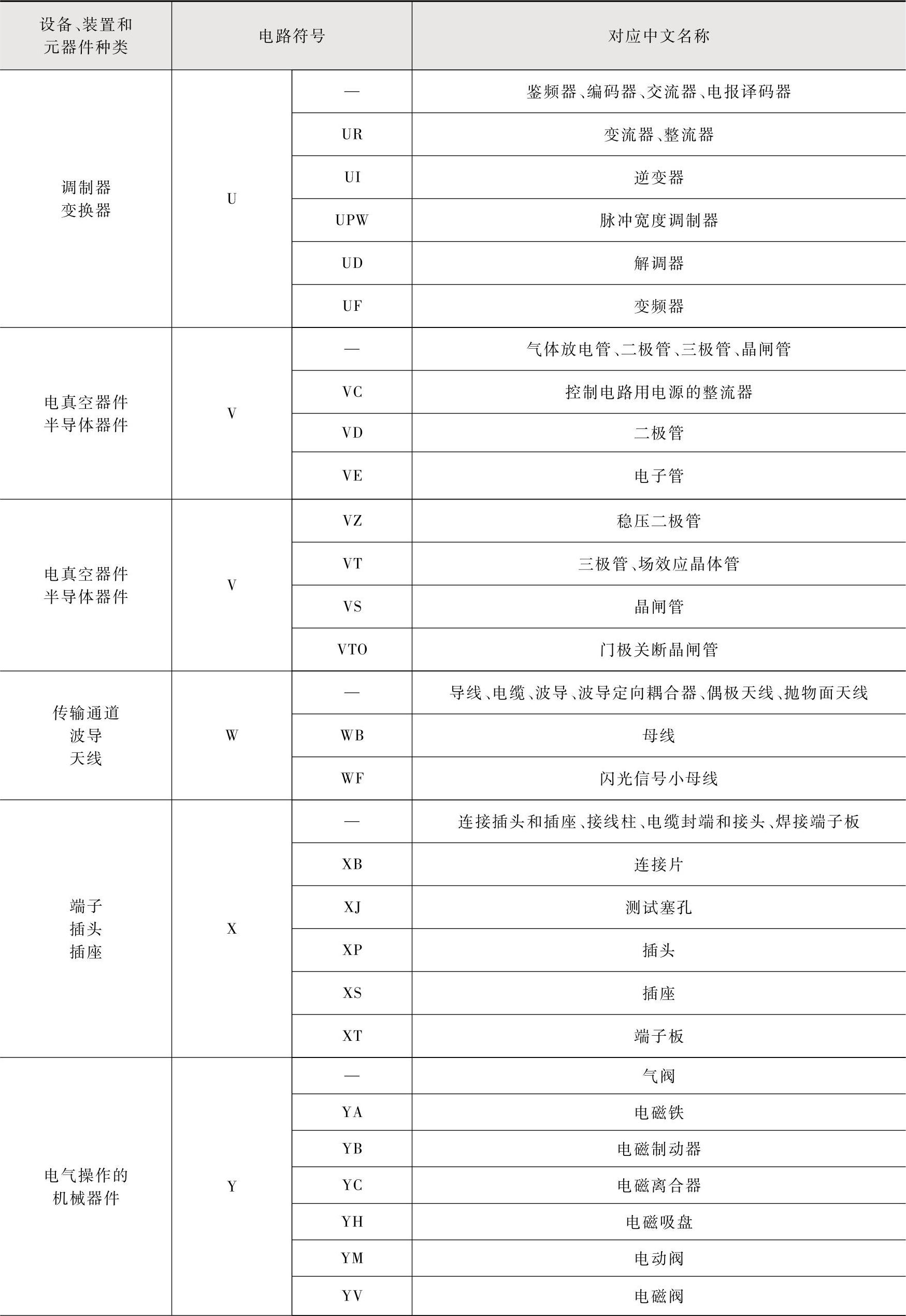

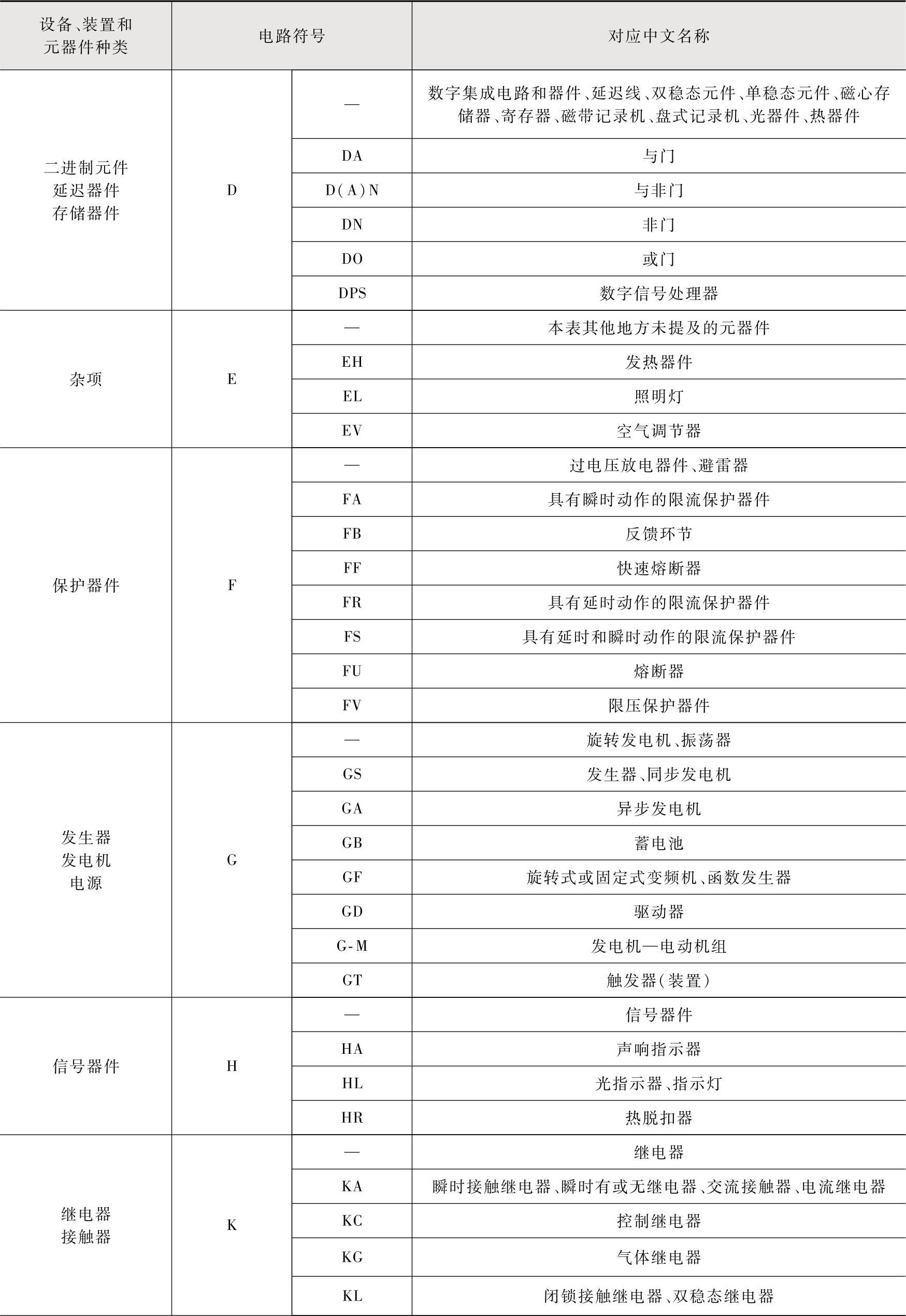

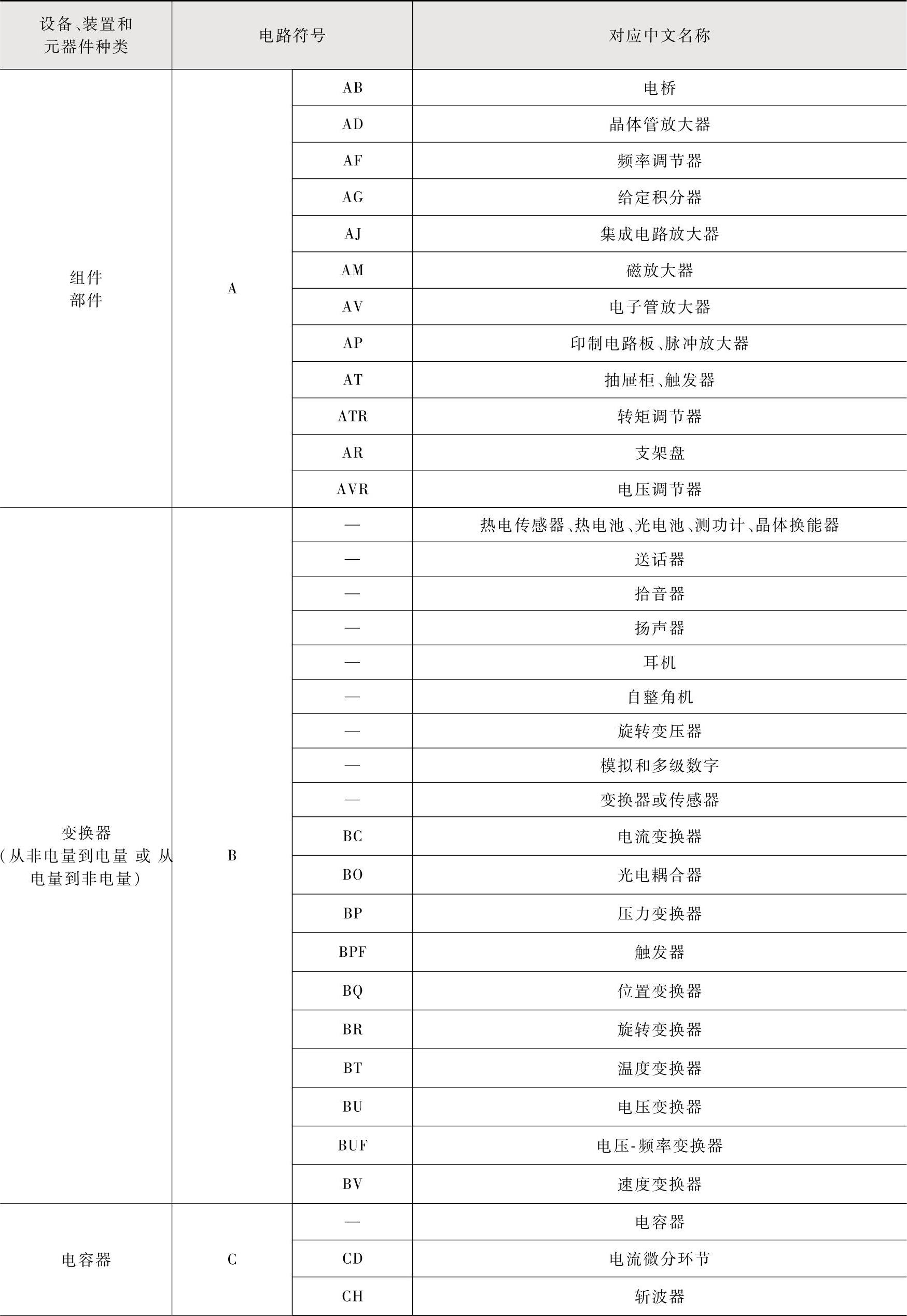

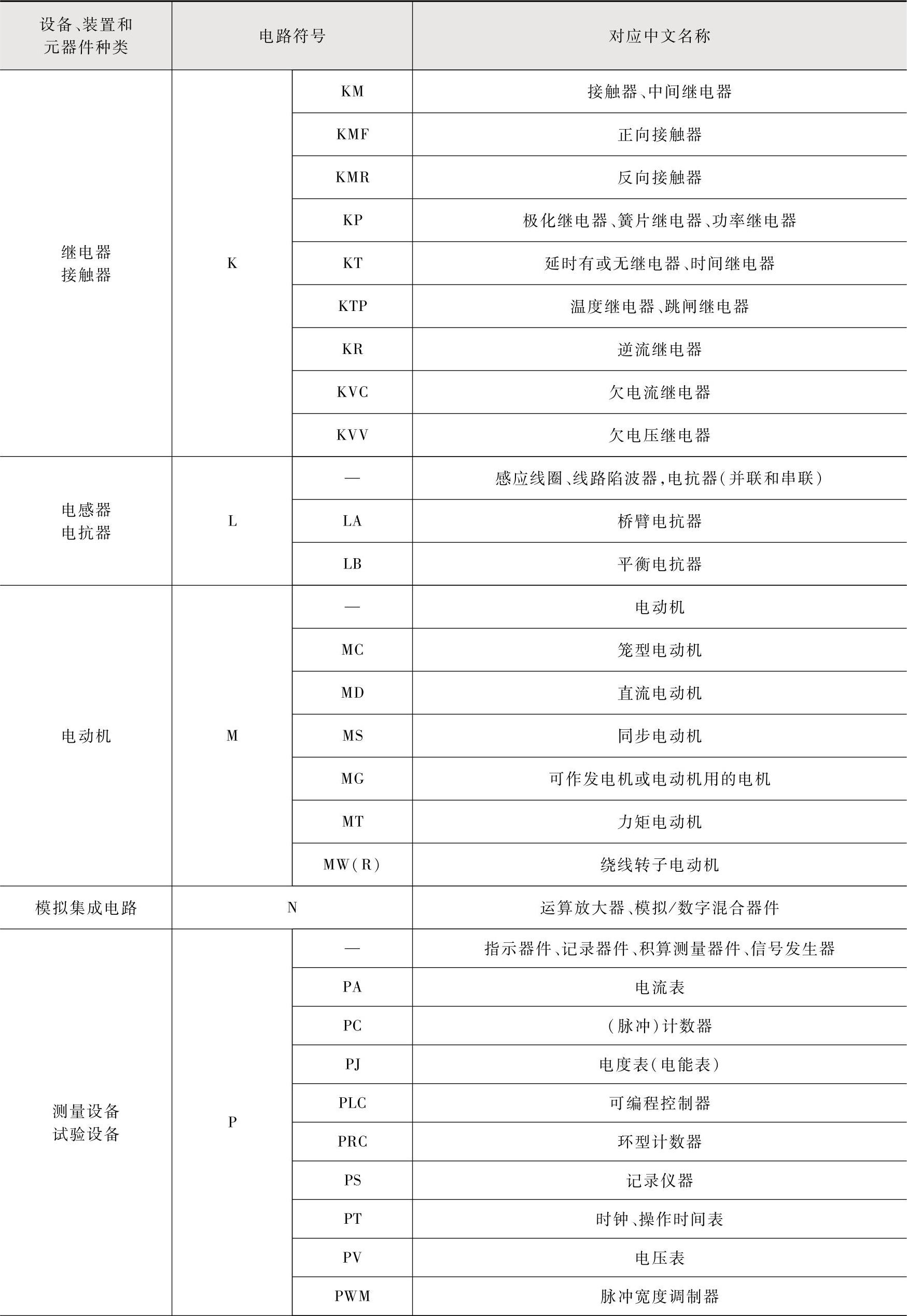

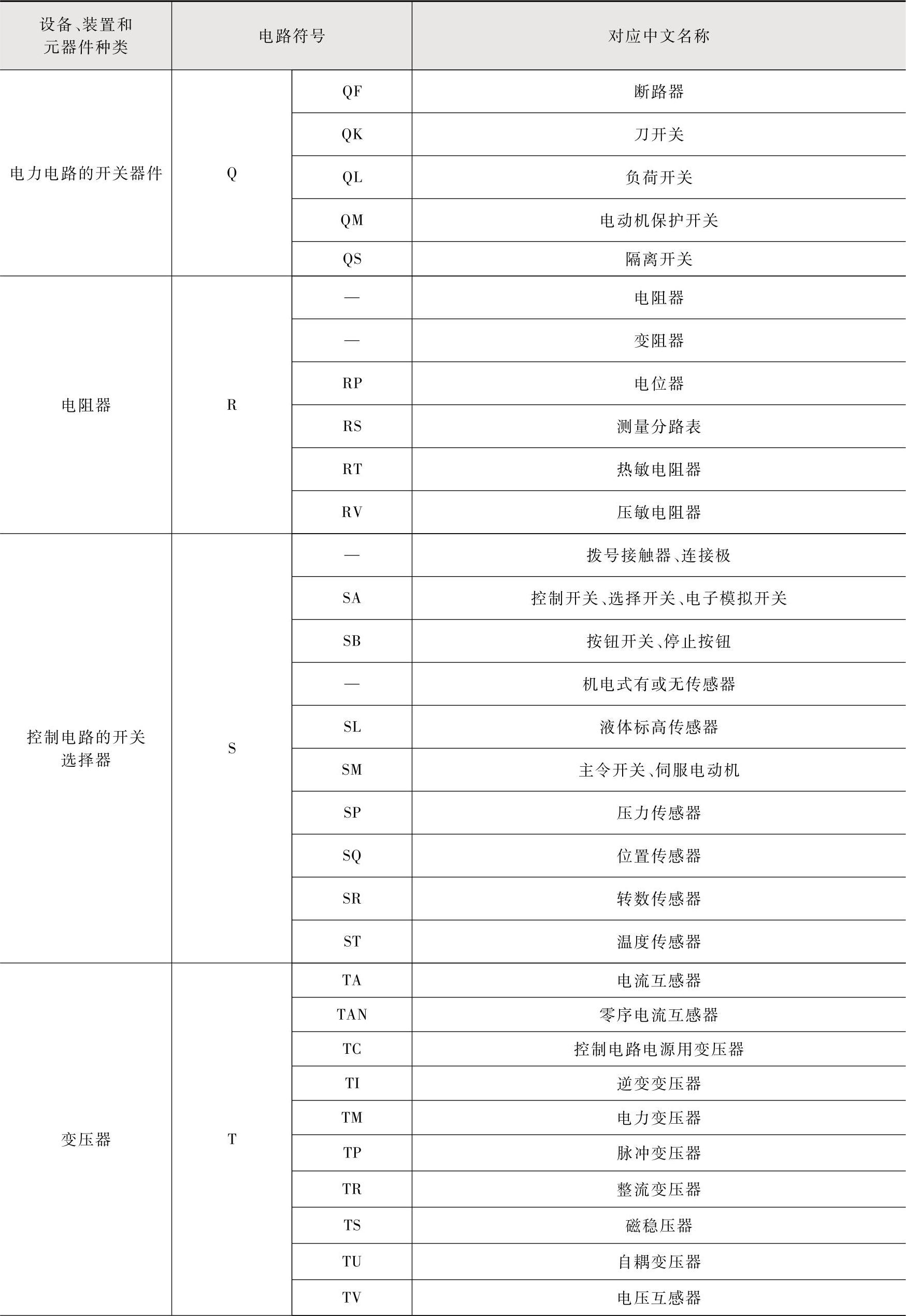

表5-1 电工电路中的基本文字符号

（续）

2.辅助文字符号

根据前文我们了解到，电气设备、装置和元器件的种类名称用基本文字符号表示，而它们的功能、状态和特征则用辅助文字符号表示，如图5-3所示。

辅助文字符号通常用表示功能、状态和特征的英文单词的前一、二位字母构成，也可采用常用缩略语或约定俗成的习惯用法构成，一般不能超过三位字母。如“IN”表示输入，“ON”表示闭合，“STE”表示步进，表示“起动”采用“START”的前两位字母“ST”；而表示“停止（STOP）”的辅助文字符号必须再加一个字母，为“STP”。

辅助文字符号也可放在表示种类的单字母符号后边组合成双字母符号，此时辅助文字符号一般采用表示功能、状态和特征的英文单词的第一个字母。如“ST”表示起动，“YB”表示电磁制动器等。

某些辅助文字符号本身具有独立的、确切的意义，也可以单独使用。如“N”表示交流电源的中性线，“DC”表示直流电，“AC”表示交流电，“PE”表示保护接地等。

图5-3 典型电工电路中的辅助文字符号

电气电路中常用的辅助文字符号如表5-2所示。

3.字母+数字的组合文字符号

字母+数字代码是目前最常采用的一种文字符号。其中，字母（为基本文字符号）表示了各种电气设备、装置和元器件的种类或功能，数字表示其对应的编号（序号），如图5-4所示。

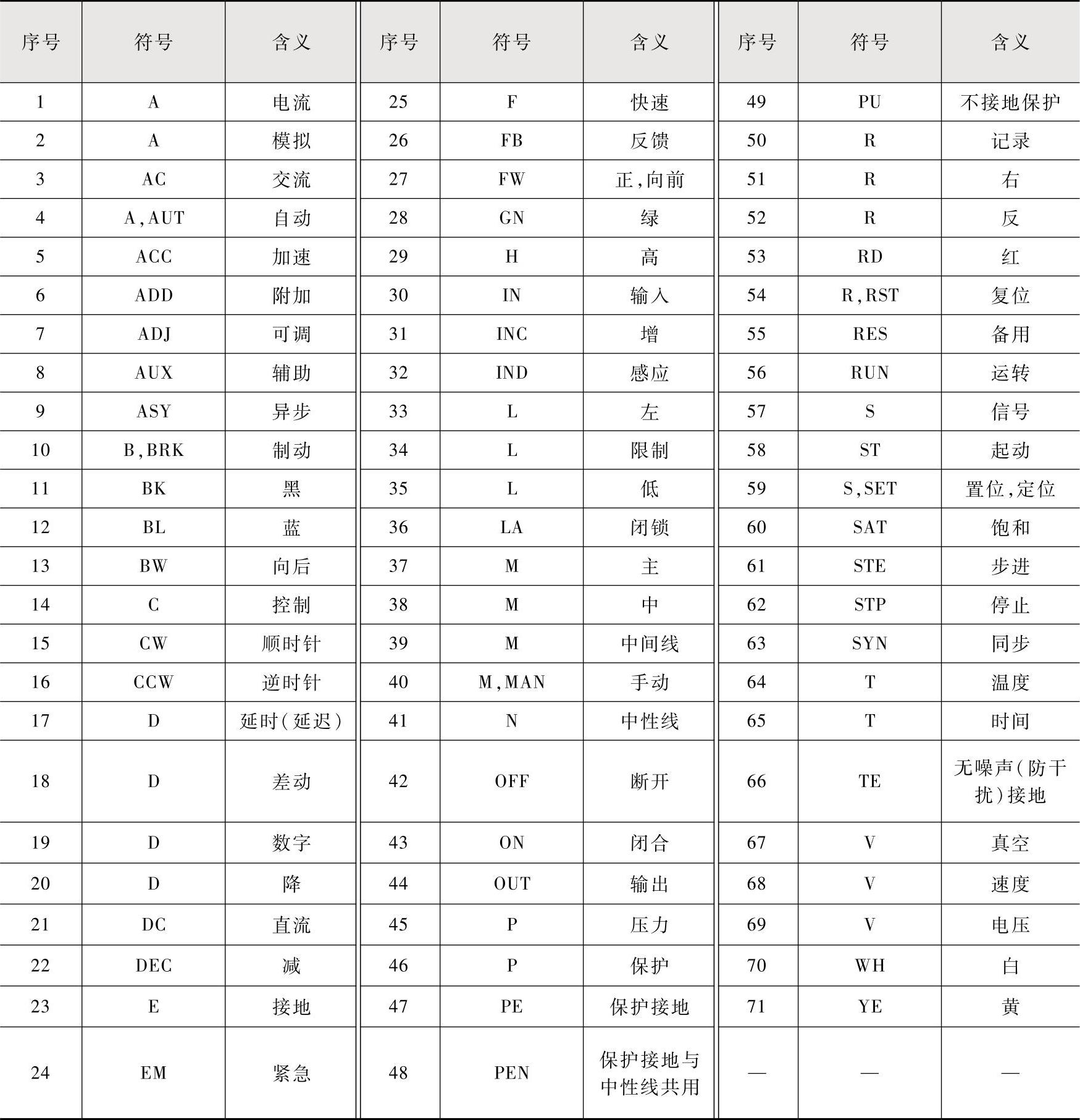

表5-2 电气电路中常用的辅助文字符号

【资料】

将数字与字母符号组合起来使用，可说明同一类电气设备、元件的不同编号。如电工电路中有三个相同类型的继电器，则其文字符号分别标识为“KA1、KA2、KA3”；反过来说，电气电路中，相同字母标识的器件为同一类器件，字母后面的数字最大值表示线路中该器件的总个数。

例如图5-4中，以字母FU作为文字符号的器件有三个——“FU1、FU2、FU3”，分别表示该线路中的第一个熔断器、第二个熔断器、第三个熔断器，且该线路中共有三个熔断器。又如，图中KM-1、KM-2中的基本文字符号均为KM，说明这两个器件属于同一个器件，它们是KM中所包含的两个部分，即接触器KM中的两组触头。

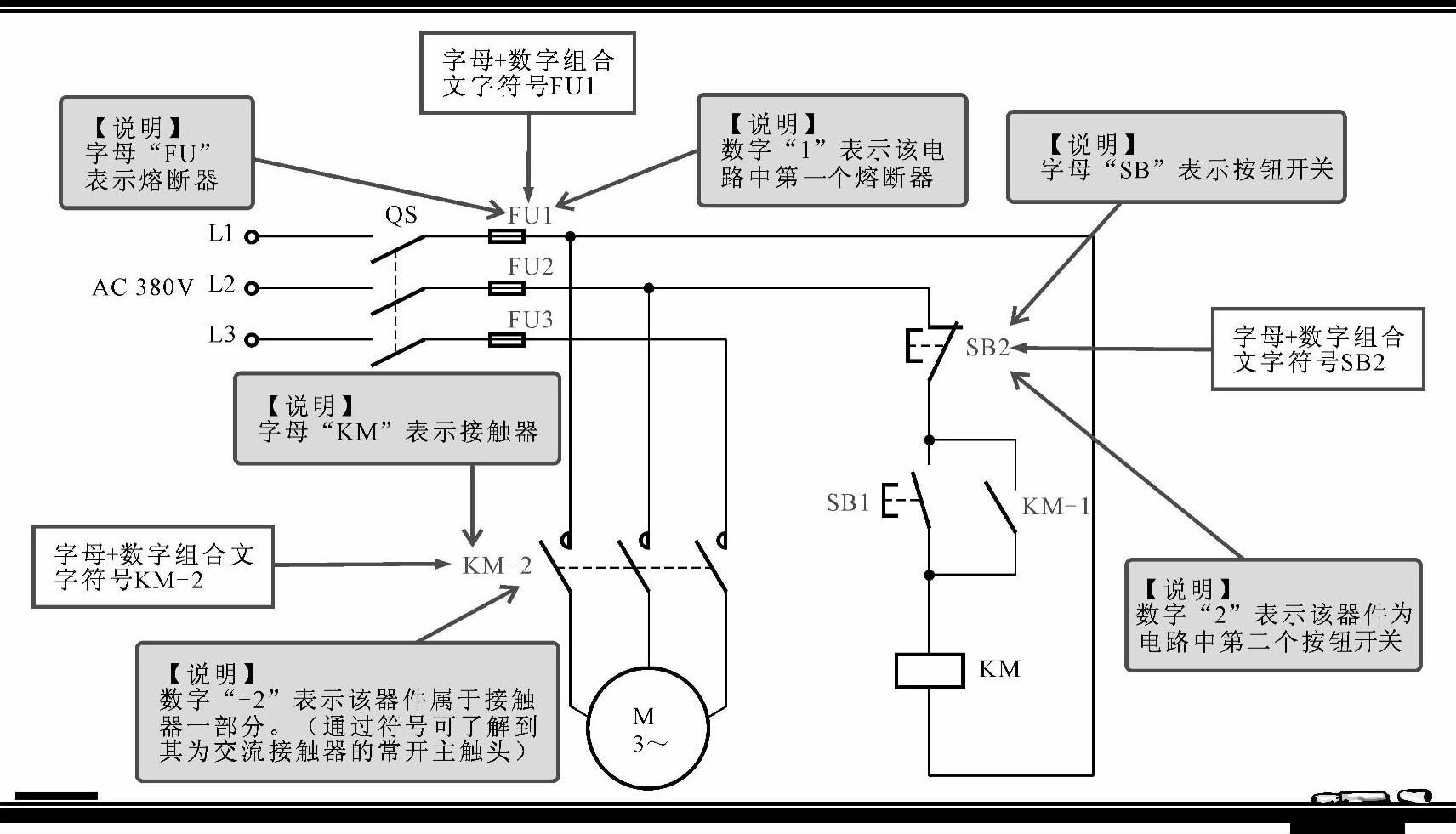

图5-4 由字母+数字构成的组合文字符号
