通过对变压器的认识，我们发现变压器的种类多种多样，其功能和用途也各不相同。因此，苦练变压器检测技能是作为电工检修人员必须掌握的一项技能。在对变压器进行检测前，应首先对待测变压器的外观进行检查，看是否损坏，确保无烧焦、引脚无断裂等情况，有上述情况则说明变压器已经损坏。接着借助万用表、兆欧表等检测仪表，对变压器进行检测。接下来我们选取比较典型的电力变压器为例，介绍变压器的检测方法。

电力变压器的体积一般较大，且附件较多，在对其进行检测时，可以通过检测其绝缘电阻值、绕组间电阻值以及油箱、储油柜等，判断电力变压器的好坏。

1.电力变压器绝缘电阻值的检测

可通过兆欧表检测电力变压器的绝缘电阻，判断其好坏。通常电力变压器的绝缘电阻值不应低于出厂时标准值的70%。检测电力变压器的绝缘电阻时，需将兆欧表的两根测试线，一根接到电力变压器的套管导线（高压侧或低压侧）上，另一根接到电力变压器的外壳上。测量时，以120r／min（转／分）的速度顺时针摇动兆欧表的摇杆，此时兆欧表刻度盘上所指示的电阻值便是电力变压器的绝缘电阻值，如图4-52所示。

【资料】

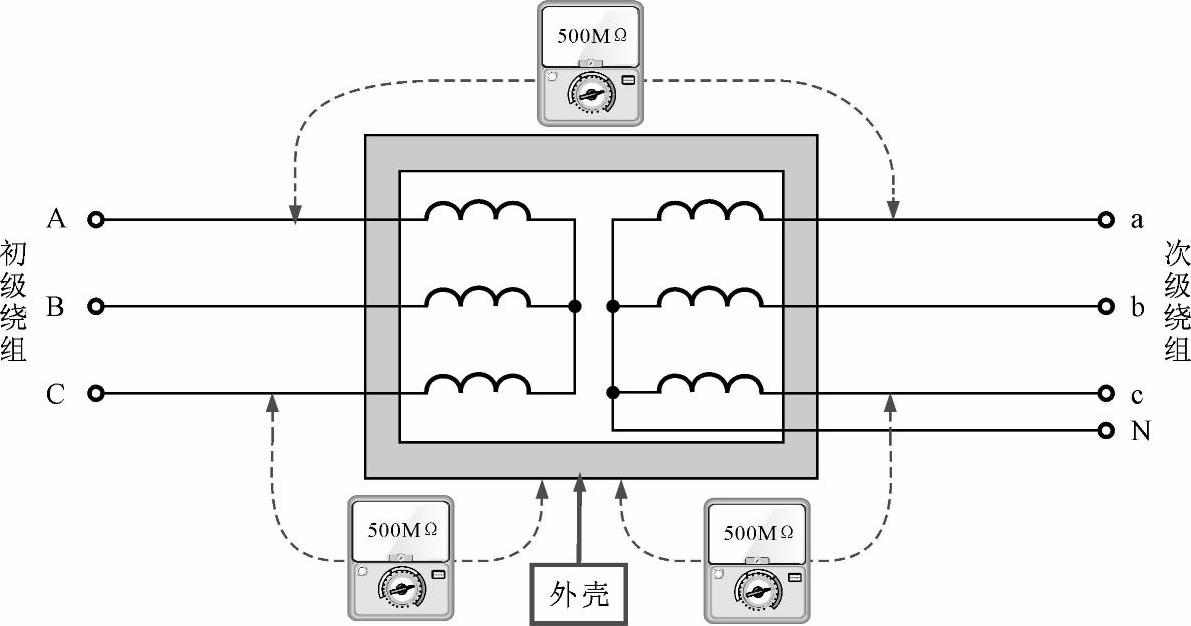

电力变压器绝缘电阻的检测主要有三组，即初级绕组与次级绕组之间、初级绕组与外壳之间、次级绕组与外壳之间。如图4-53所示，检测时的绝缘电阻值应不大于500MΩ，若绝缘电阻值较小，则说明变压器绝缘性能不良，本身已经损坏。

图4-53 电力变压器绝缘电阻值的检测数值

2.电力变压器绕组间电阻值的检测

在对电力变压器进行检测时，还应对各绕组之间的电阻值进行检测，判断绕组间是否有断路或短路的情况。下面，以三相电力变压器（10kV／0.4kV）为例，介绍绕组间电阻值的检测方法。

（1）初级绕组间（高压侧）电阻值的检测

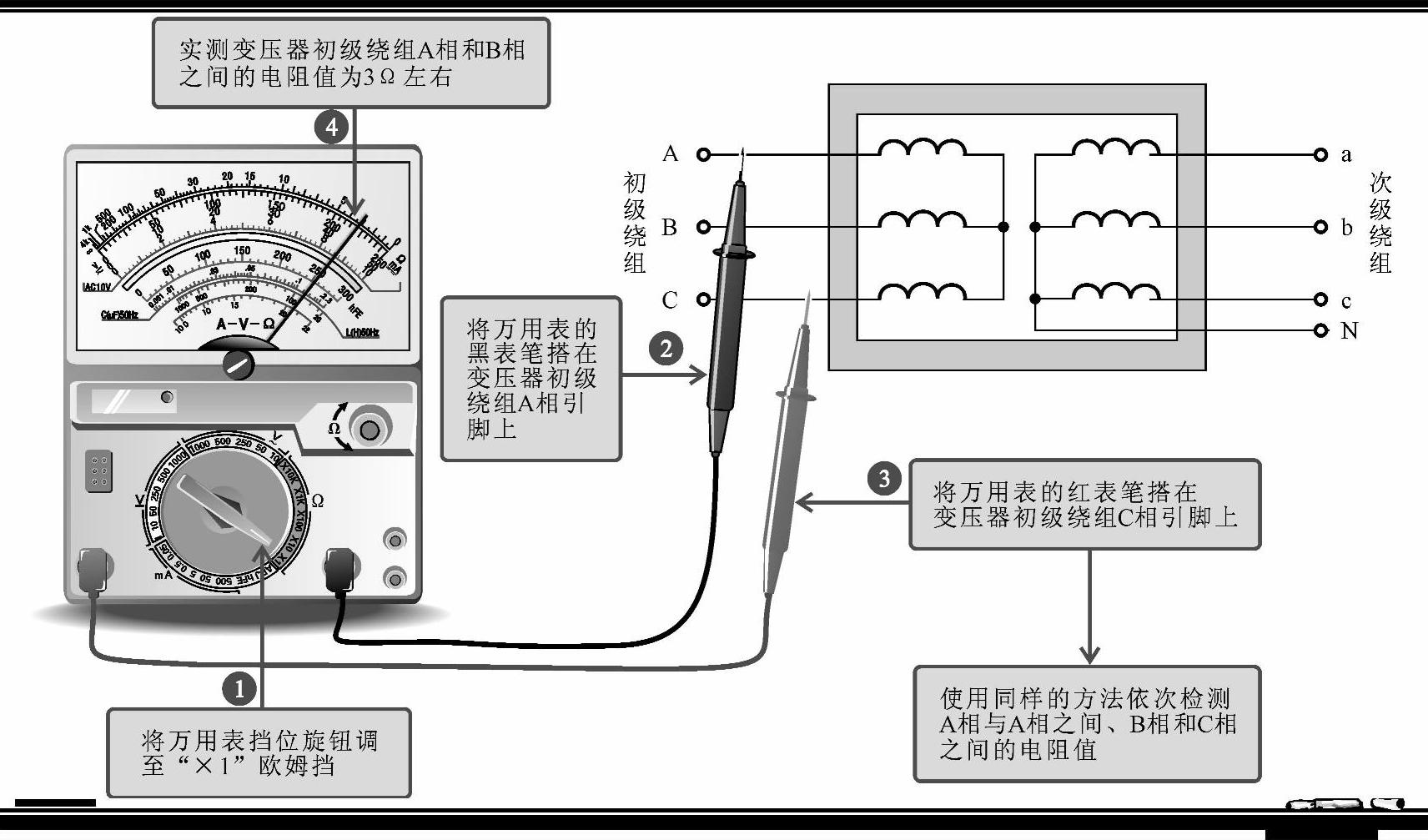

首先对电力变压器初级绕组之间的阻值进行检测。检测时可使用万用表的电阻挡，然后用两只表笔分别搭在初级绕组的三个引脚上，如图4-54所示。正常情况下，可以测得三组数值，即A相和B相之间、A相和C相之间以及B相和C相之间。

图4-54 电力变压器初级绕组间电阻值的检测

【资料】

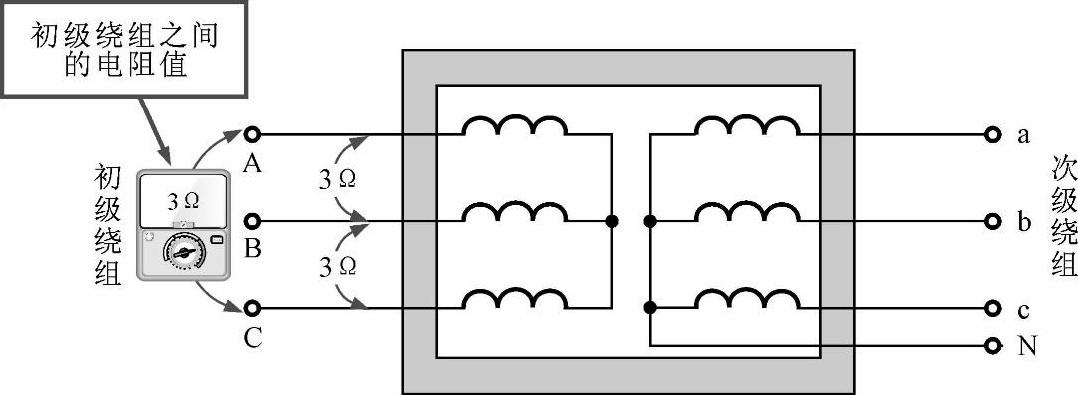

正常情况下，测得电力变压器初级绕组A相和B相之间、A相和C相之间以及B相和C相之间的电阻值在3Ω左右，如图4-55所示。若测得的电阻值为无穷大，则说明初级绕组间有断路的故障。

图4-55 电力变压器初级绕组之间的电阻值

（2）次级绕组间（低压侧）电阻值的检测

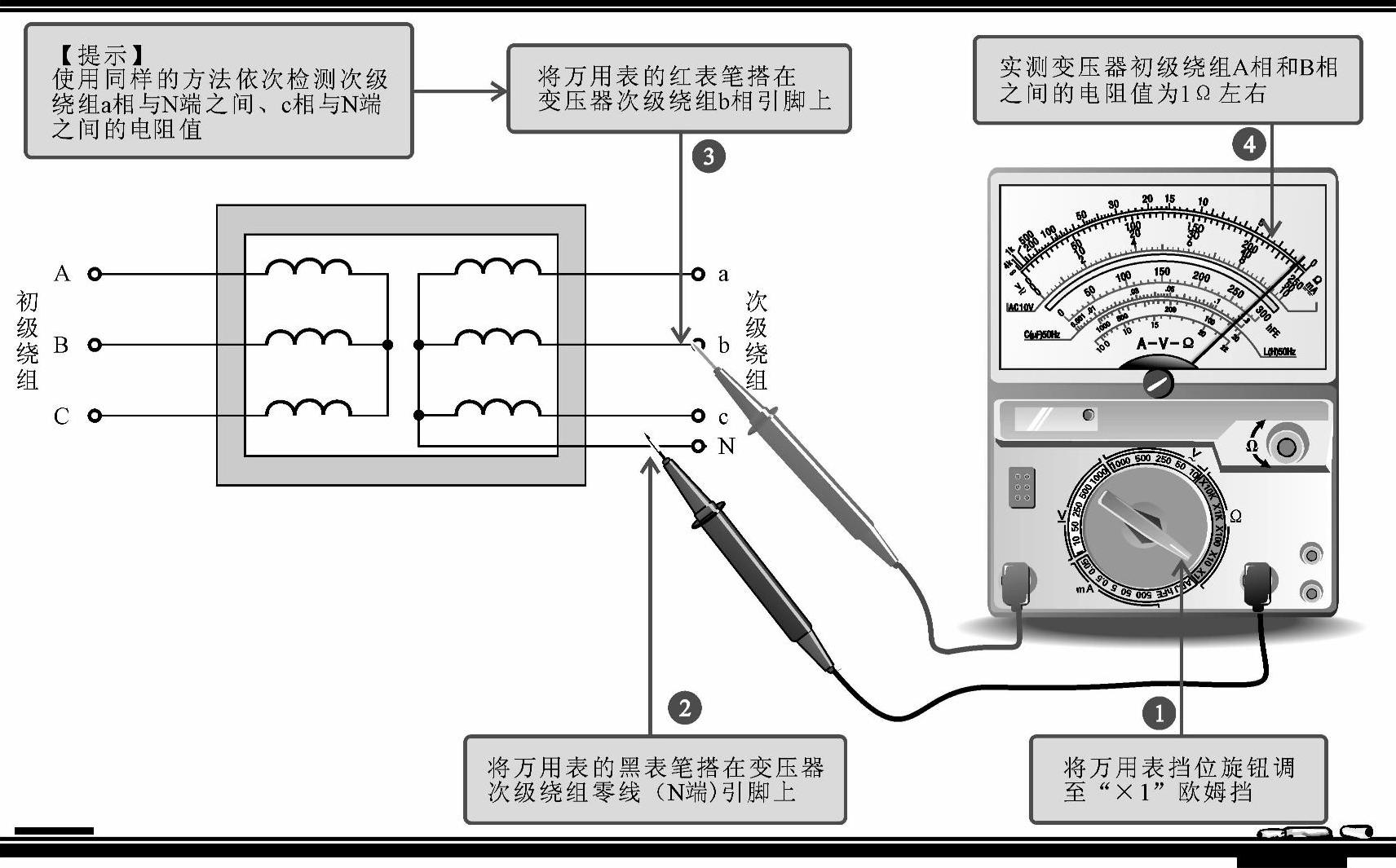

接着对电力变压器次级绕组之间的电阻值进行检测，次级绕组a相、b相和c相相互之间的电阻值检测方法与初级绕组相同。除了对相间的电阻值进行检测外，还应对各相与零线之间的电阻值进行检测。检测时将万用表调至欧姆挡，将黑表笔搭在零线（N）端，红表笔分别搭在次级绕组各个引线上，如图4-56所示。

【资料】

正常情况下，电力变压器次级绕组各个引线（a相、b相、c相）与零线（N端）之间的电阻值应小于1Ω（次级绕组线圈较少），若出现无穷大的情况，则说明电力变压器初级绕组有断路的情况。

【注意】

在对电力变压器进行检修时，还应注意检查以下几点：

·对电力变压器进行耐压试验。工作电压在1.5kV以下时，耐压不低于25kV；工作电压在20～25kV之间时，耐压不低于35kV。

·检测电力变压器调压装置及分接开关等器件，并转动调压装置，看操作是否灵活、触头是否紧固等，且接触头之间的电阻值不应大于0.1MΩ。

图4-56 电力变压器次级绕组间电阻值的检测
