变压器是一种用来变换电压、电流或阻抗的电气部件，是电力系统中输配电力的主要部件，其实物外形如图4-43所示。

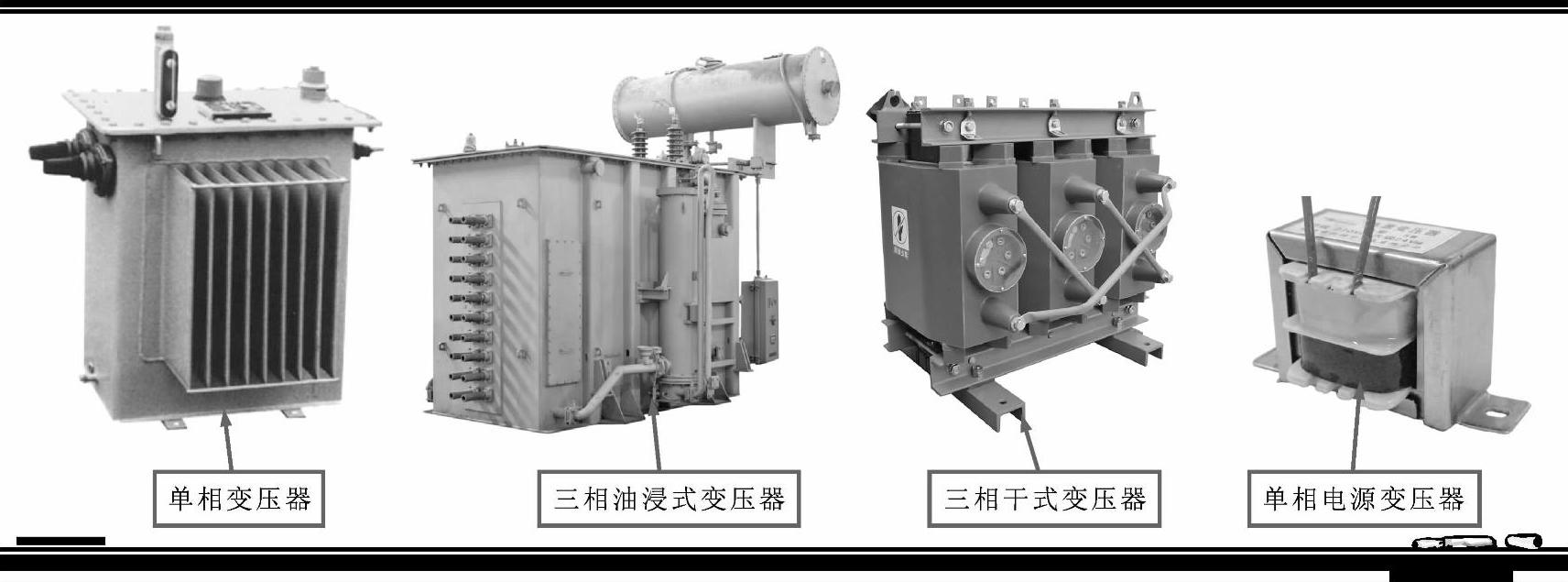

图4-43 变压器的实物外形

在远距离传输电力时，可使用变压器将发电站送出的电压升高，以减少在电力传输过程中的损失，以便于远距离输送电力；在用电的地方，变压器将高压降低，以提供用电设备和用户使用。

变压器的分类方式有很多种，根据其电源相数的不同，可以分为单相变压器和三相变压器。

变压器是将两组或两组以上的线圈绕制在同一个线圈骨架上，或绕在同一铁心上制成的。通常情况下，把变压器电源输入端的绕组成为初级绕组（即初级线圈，又称一次绕组），其余的绕组为次级绕组（即次级线圈，又称二次绕组）。

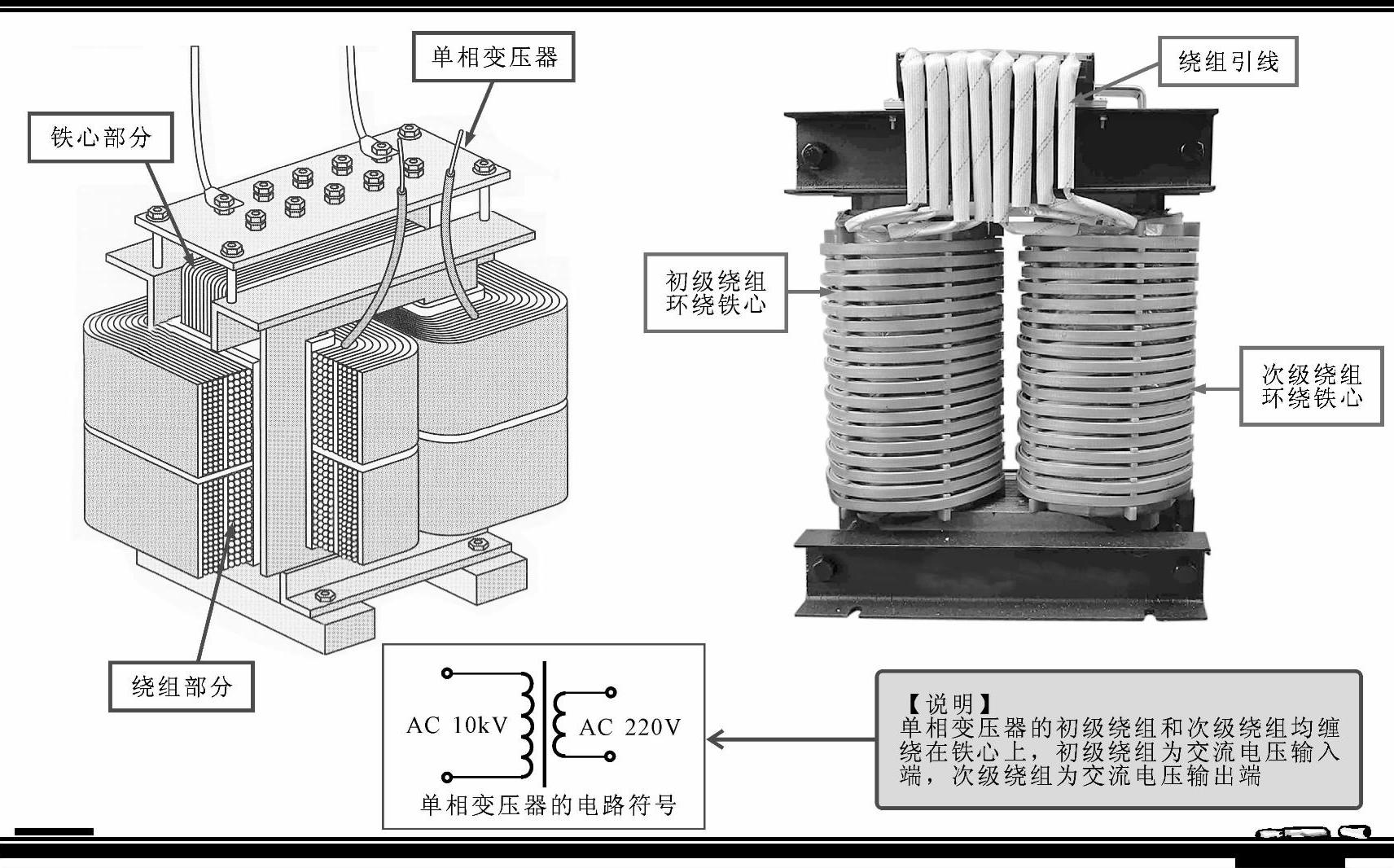

图4-44 单相变压器的实物外形与结构特点

1.单相变压器

单相变压器是一种初级绕组为单相绕组的变压器，其实物外形与结构特点如图4-44所示。单相变压器的初级绕组和次级绕组均缠绕在铁心上，初级绕组为交流电压输入端，次级绕组为交流电压输出端。次级绕组的输出电压与绕组的匝数成正比。

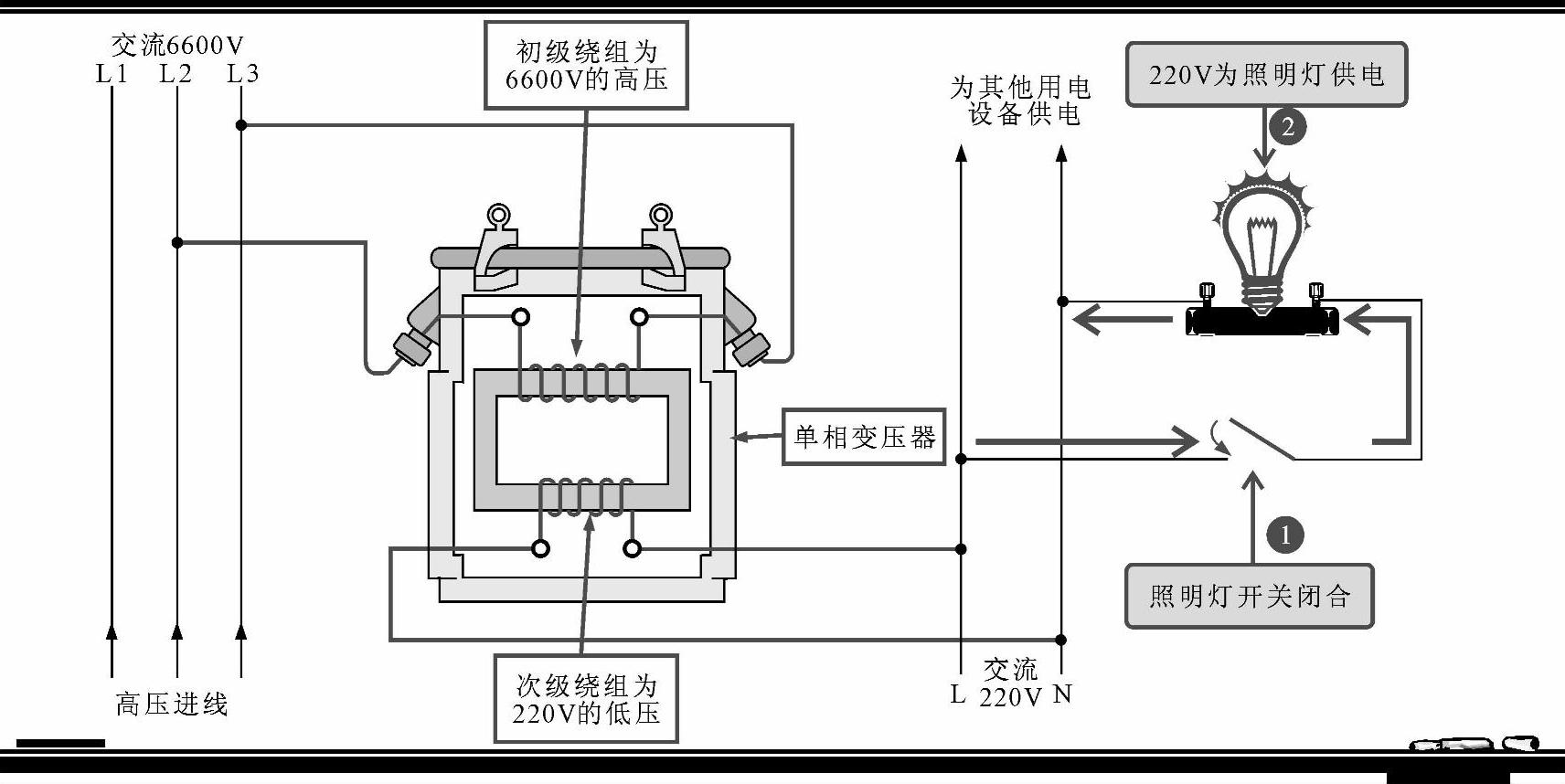

单相变压器可将高压供电变成单相低压，供给各种设备使用。例如可将交流6600V高压经单相变压器变为交流220V低压，为照明灯或其他设备供电，如图4-45所示。单相变压器具有结构简单、体积小、损耗低等优点，适宜在负荷较小的低压配电线路（60Hz以下）中使用。

图4-45 单相变压器的功能示意图

单相变压器多用于农村输配电系统中，以及一些照明或小型电动机的供电中，其应用实例如图4-46所示。此外，在很多电子、电气设备中，常作为电源变压器使用。

2.三相变压器

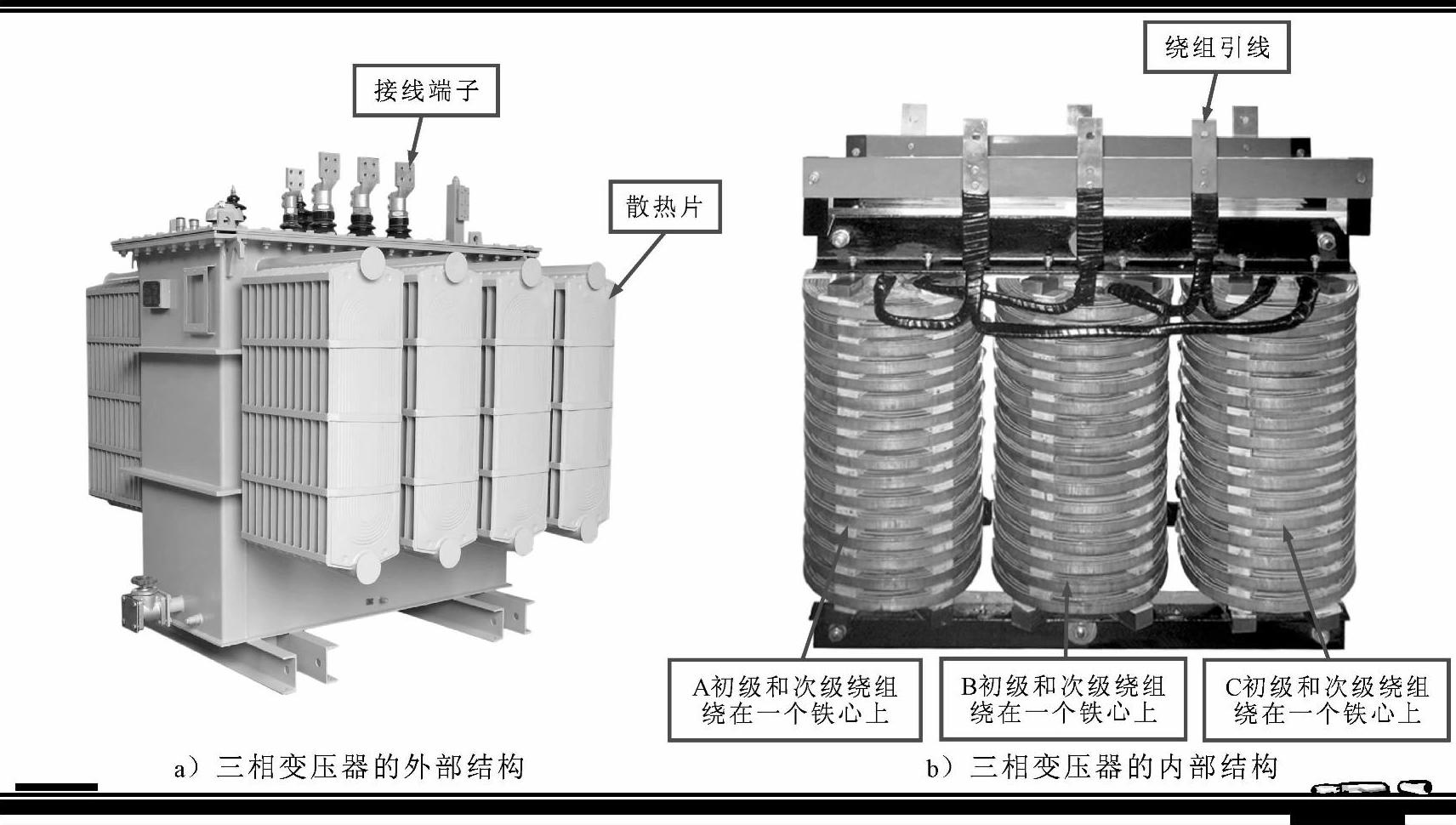

三相变压器是电力设备中应用比较多的一种变压器。实际上三相变压器是由三个相同容量的单相变压器组合而成的，初级绕组（高压绕组）为三相，次级绕组（低压绕组）也为三相，其实物外形与结构特点如图4-47所示。三相变压器和单相变压器的内部结构基本相同，均是由铁心（器身）和绕组两部分组成。

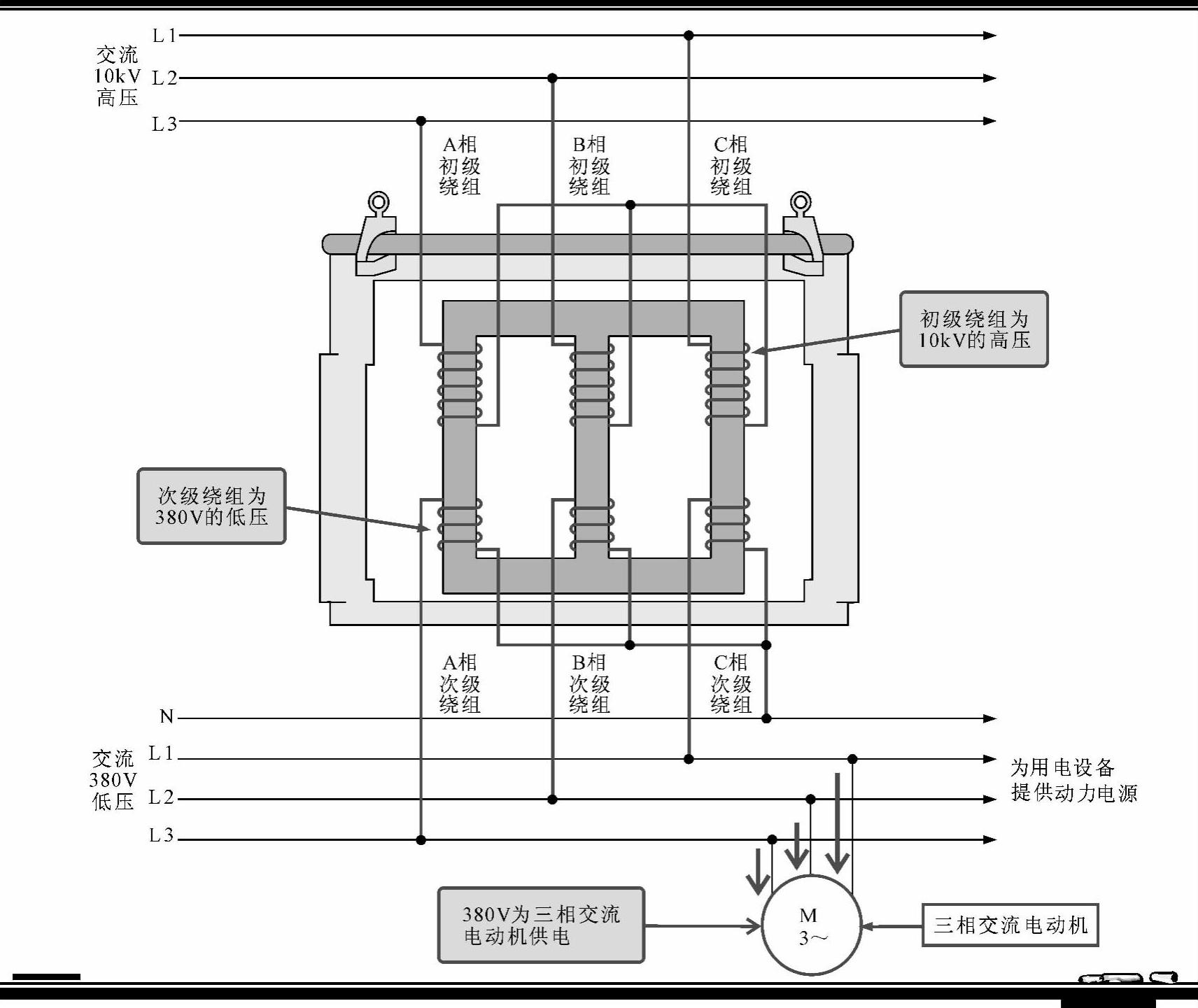

三相变压器主要用于三相供电系统中的升压或降压。比较常用的就是将几千伏的高压变为380V的低压，为用电设备提供动力电源，如图4-48所示。

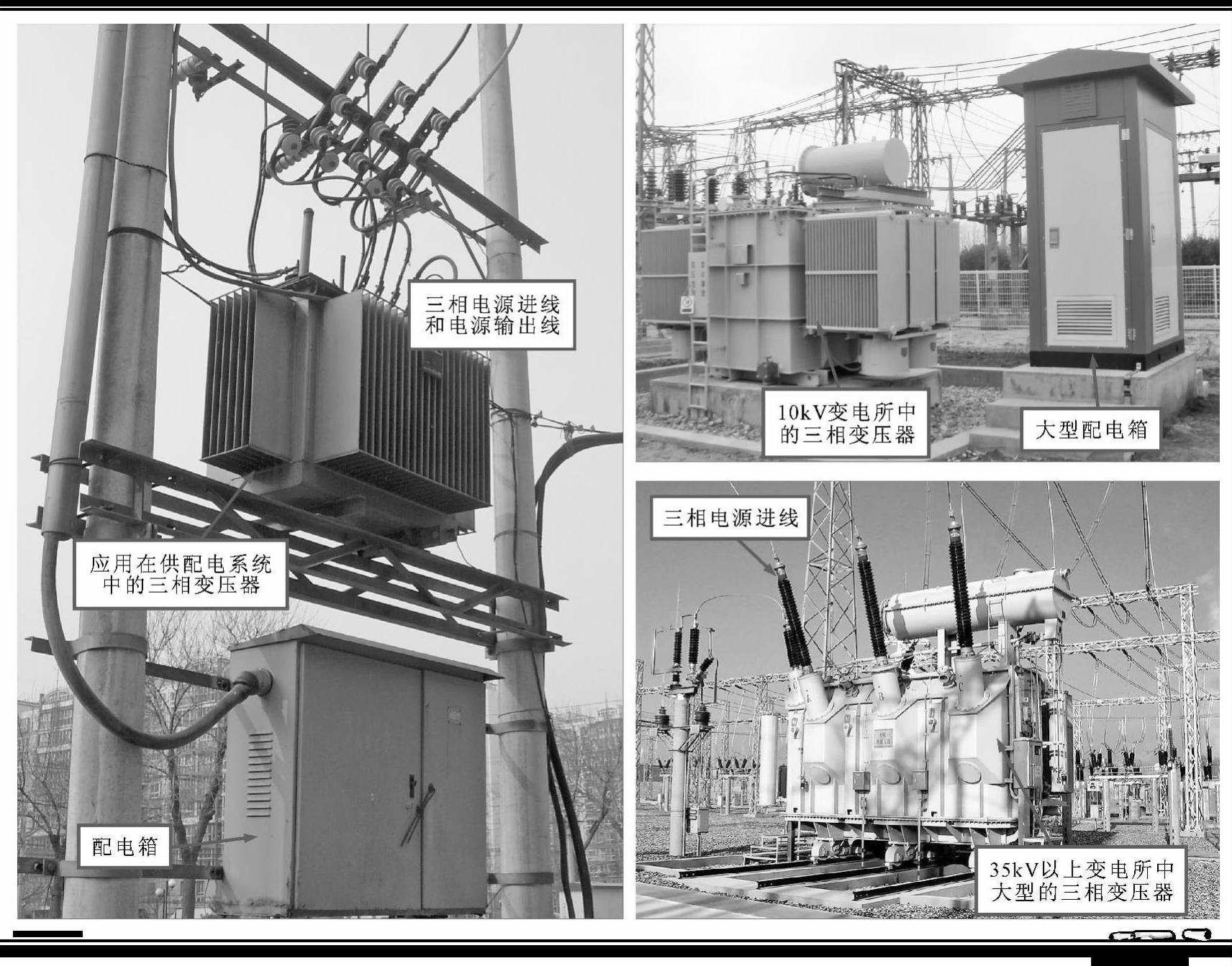

三相变压器的应用范围比较广泛，例如变电站、工矿企业、建筑工地、排灌设备、邮电、纺织、铁路、学校、医院、国防、电梯等，同时也适用于一些电源电压低、波动较大的低压配电线路中，其应用实例如图4-49所示。

3.变压器的功能

变压器是将两组或两组以上的线圈绕制在同一个线圈骨架上，或绕在同一铁心上制成的。通常，我们把与电源相连的线圈称为一次绕组，其余的线圈称为二次绕组，如图4-50所示。

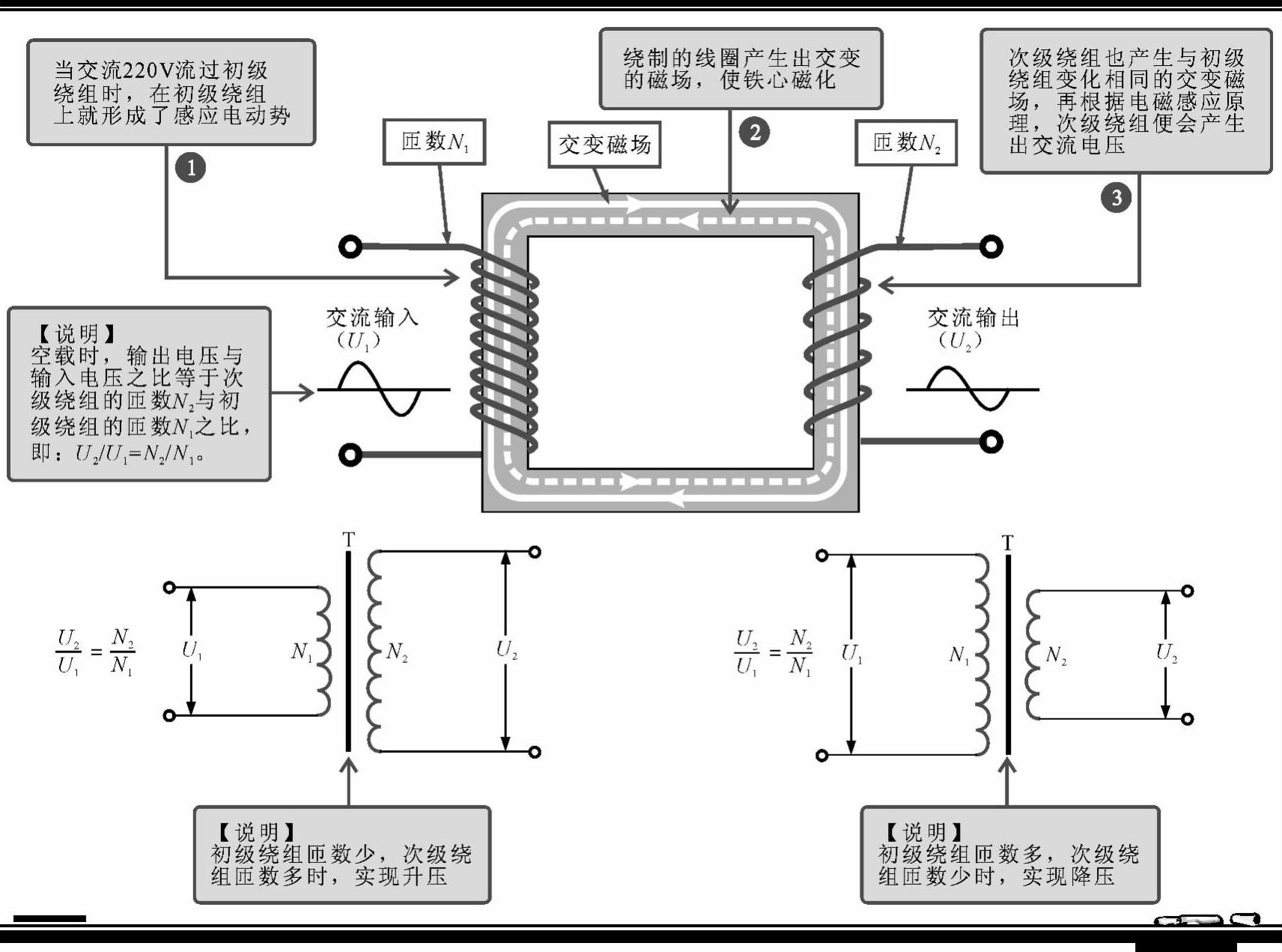

变压器是利用电感线圈靠近时的互感原理，将电能或信号从一个电路传向另一个电路的。变压器即变换电压的器件，提升或降低交流电压是变压器的主要功能。图4-51所示为变压器的电压变换功能示意图。

图4-46 单相变压器的应用实例

图4-47 三相变压器的实物外形与结构特点

图4-48 三相变压器的功能示意图

图4-49 三相变压器的应用实例

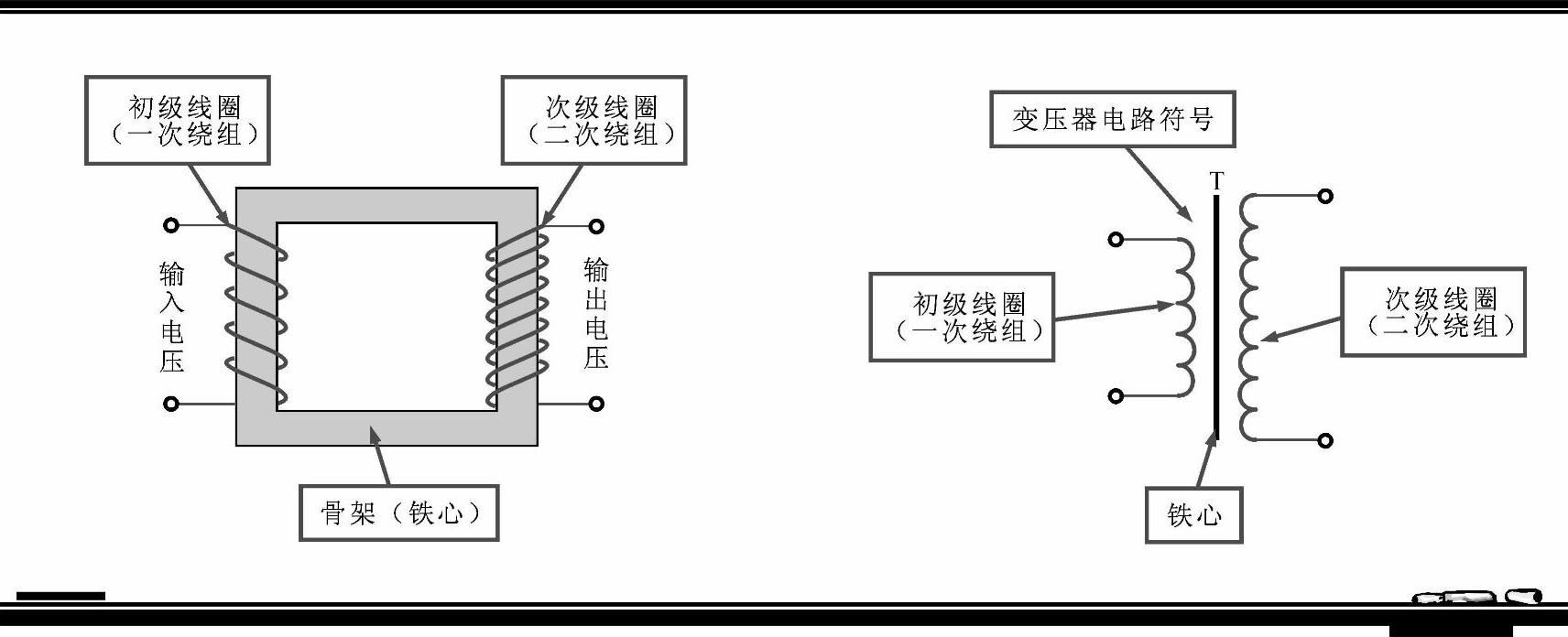

图4-50 变压器的结构及电路符号

图4-51 变压器的电压变换功能示意图

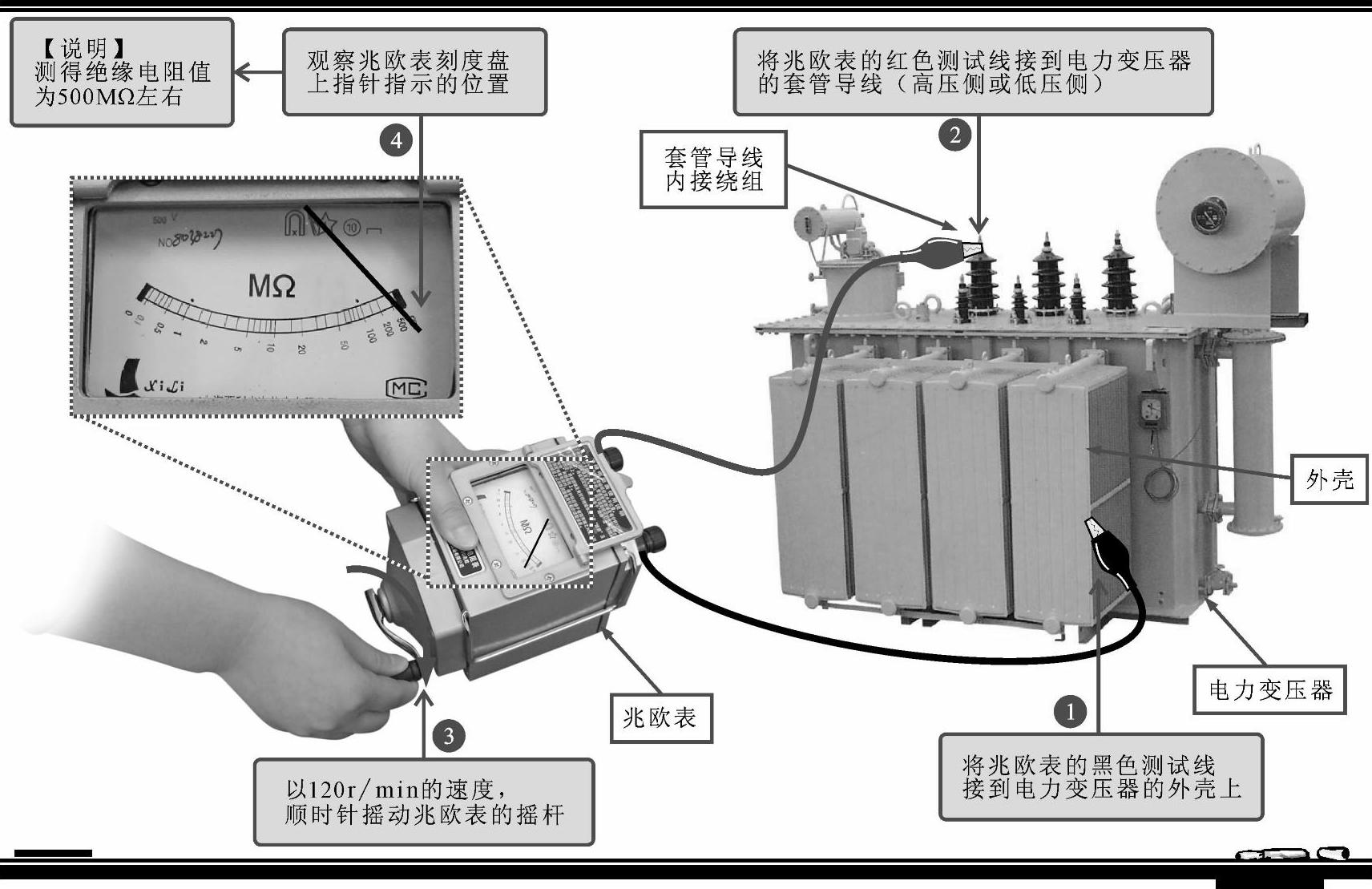

图4-52 电力变压器绝缘电阻的检测方法
