接触器检测方法详解

2023-06-22 理论教育版权反馈

【摘要】：下面我们就以交流接触器为例介绍接触器的检测方法，图4-42所示为交流接触器的检测方法。因此，对该交流接触器进行检测时，需依次对其内部线圈电阻值及内部开关在开起与闭合状态时的电阻值进行检测。由于是断电检测交流接触器的好坏，因此，需要按动交流接触器上端的开关触头按键，强制将触头闭合进行检测。⑤若测得接触器内部的四组开关有任何一组损坏，说明该接触器损坏。

通过对接触器的认识，接下来我们选取比较典型的接触器为例，对接触器进行检测。

通过对接触器的认识，我们知道了接触器有交流和直流两种类型，但是其检测方法基本相同。下面我们就以交流接触器为例介绍接触器的检测方法，图4-42所示为交流接触器的检测方法。

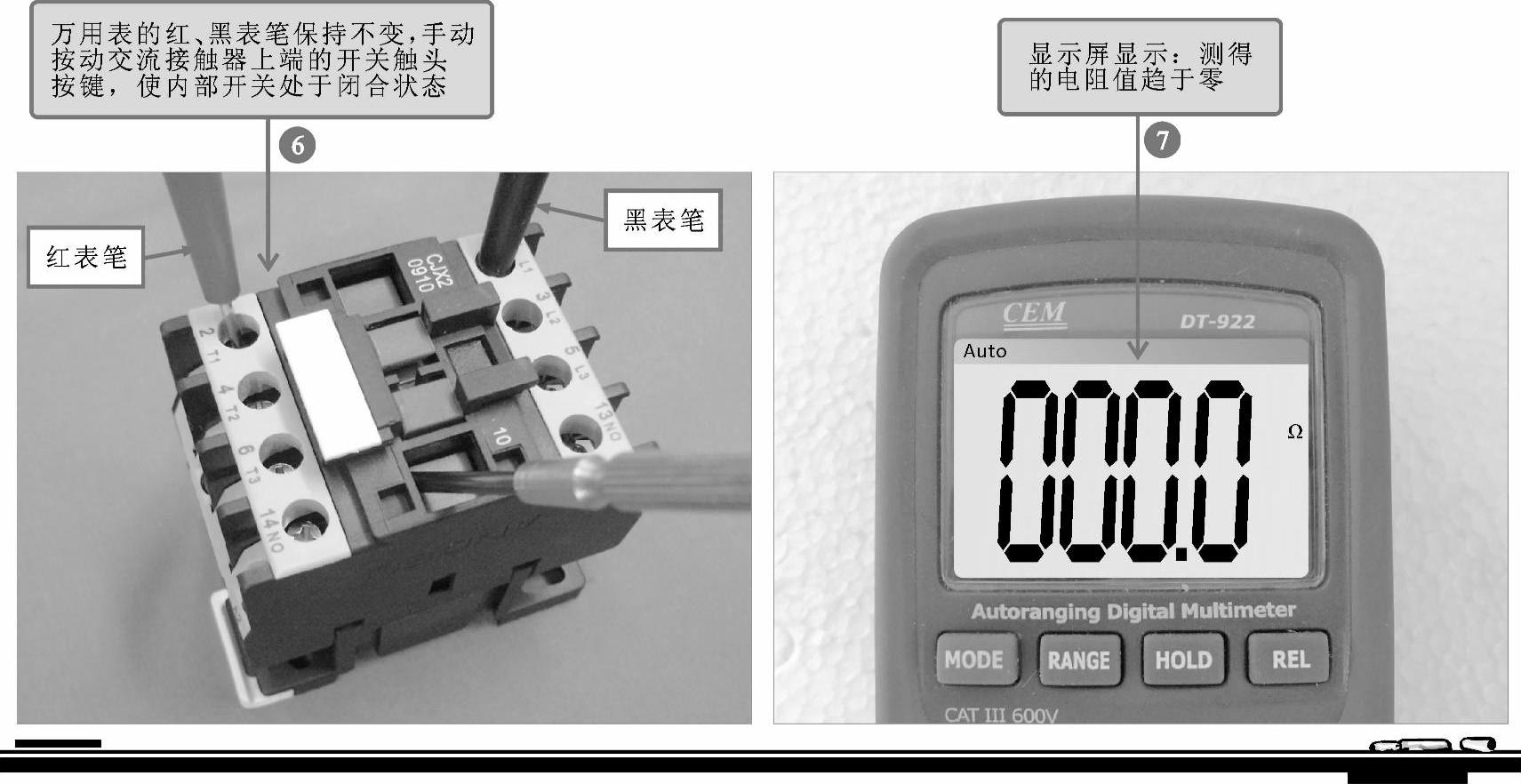

图4-42 交流接触器的检测方法

图4-42 交流接触器的检测方法（续）

【资料】

使用同样的方法再将万用表的两只表笔分别搭在L2和T2、L3和T3、N0端引脚处，对其开关的闭合与断开状态进行检测。

当交流接触器内部线圈通电时，会使内部开关触头吸合；当内部线圈断电时，内部触头断开。因此，对该交流接触器进行检测时，需依次对其内部线圈电阻值及内部开关在开起与闭合状态时的电阻值进行检测。由于是断电检测交流接触器的好坏，因此，需要按动交流接触器上端的开关触头按键，强制将触头闭合进行检测。

判断交流接触器好坏的方法如下：

①若测得接触器内部线圈有一定的电阻值，内部开关在闭合状态下，其电阻值为0，在断开状态下，其电阻值为无穷大，则可判断该接触器正常。

②若测得接触器内部线圈电阻值为无穷大或零，均表明该接触器内部线圈已损坏。

③若测得接触器的开关在断开状态下，其电阻值为零，则表明接触器内部触头黏连损坏。

④若测得接触器的开关在闭合状态下，其电阻值为无穷大，则表明低压断路器内部触头损坏。

⑤若测得接触器内部的四组开关有任何一组损坏，说明该接触器损坏。

根据上述结论判断所测的接触器是否正常。
