接触器是一种由电压控制的开关装置，适用于远距离频繁地接通和断开的交、直流电路中。它属于一种控制类器件，是电力拖动系统、机床设备控制线路、自动控制系统中使用最广泛的低压电器之一。

根据接触器触头通过电流的种类，可分为交流接触器和直流接触器两种类型。

1.交流接触器

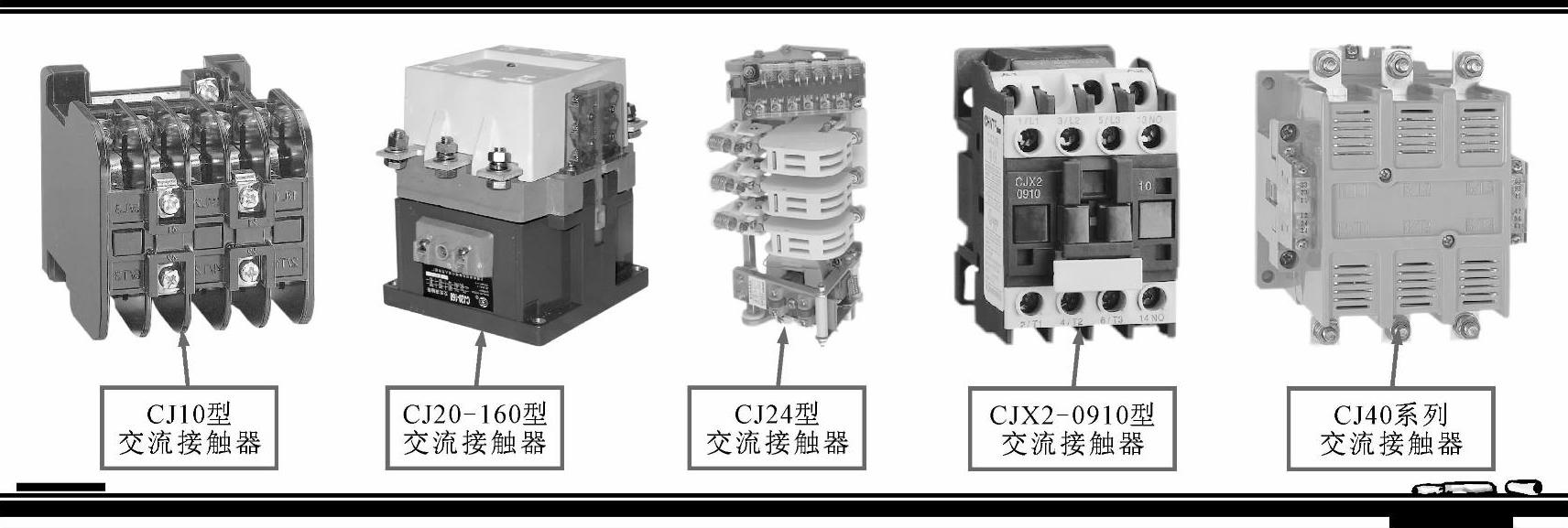

交流接触器是一种应用于交流电源环境中的通断开关，在目前各种控制线路中应用最为广泛。交流接触器具有欠电压、零电压释放保护、工作可靠、性能稳定、操作频率高、维护方便等特点，图4-35所示为各种交流接触器的实物外形。

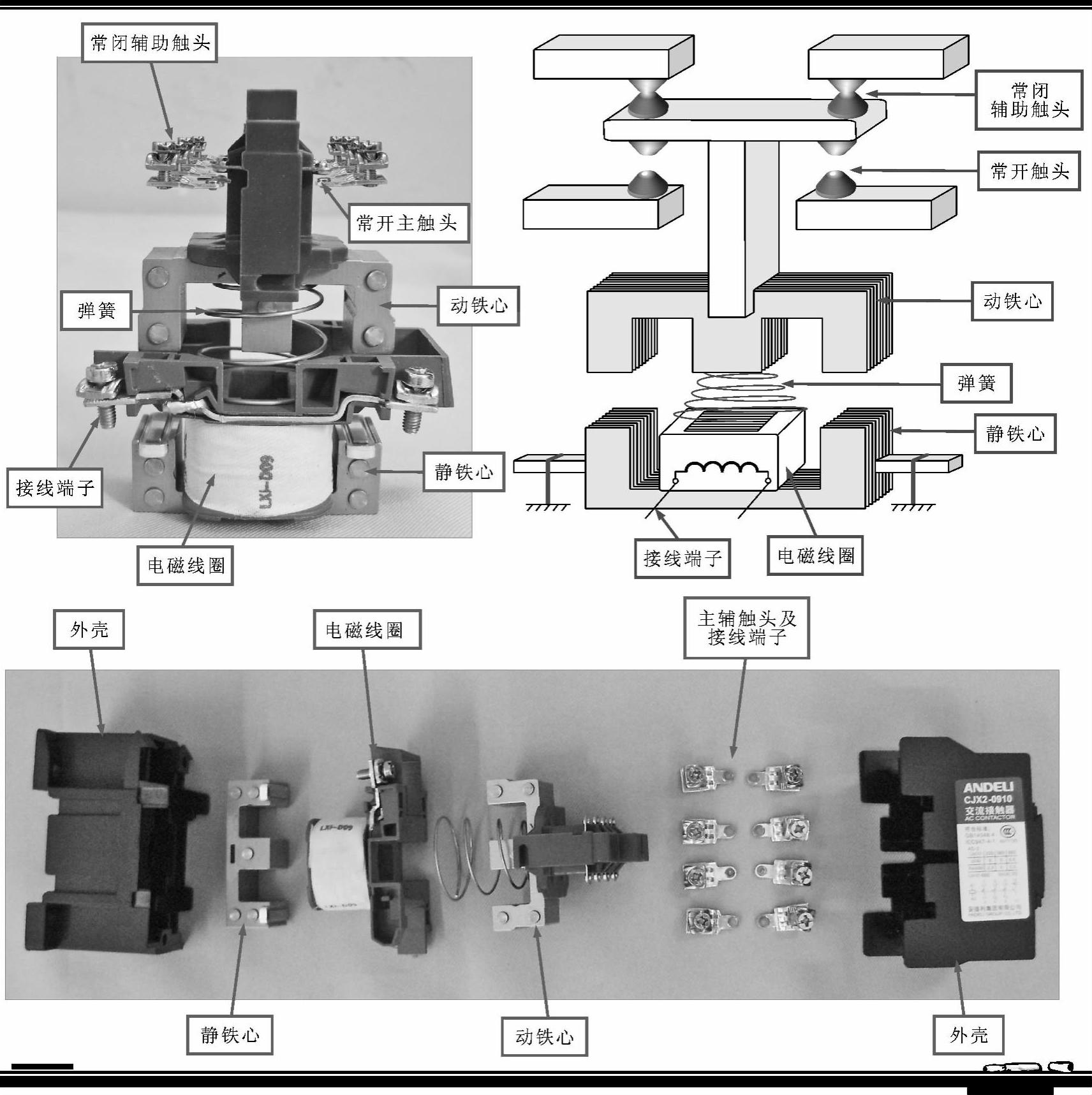

交流接触器作为一种电磁开关，其内部主要由控制线路接通与分断的主、辅触头及电磁线圈、静动铁心等部分构成。一般，拆开接触器的塑料外壳即可看到其内部的基本结构组成，图4-36所示为典型交流接触器的结构与组成。其中，静／动铁心、电磁线圈、主、辅触头为接触器内部的核心部分。

图4-35 各种交流接触器的实物外形

图4-36 典型交流接触器的结构与组成

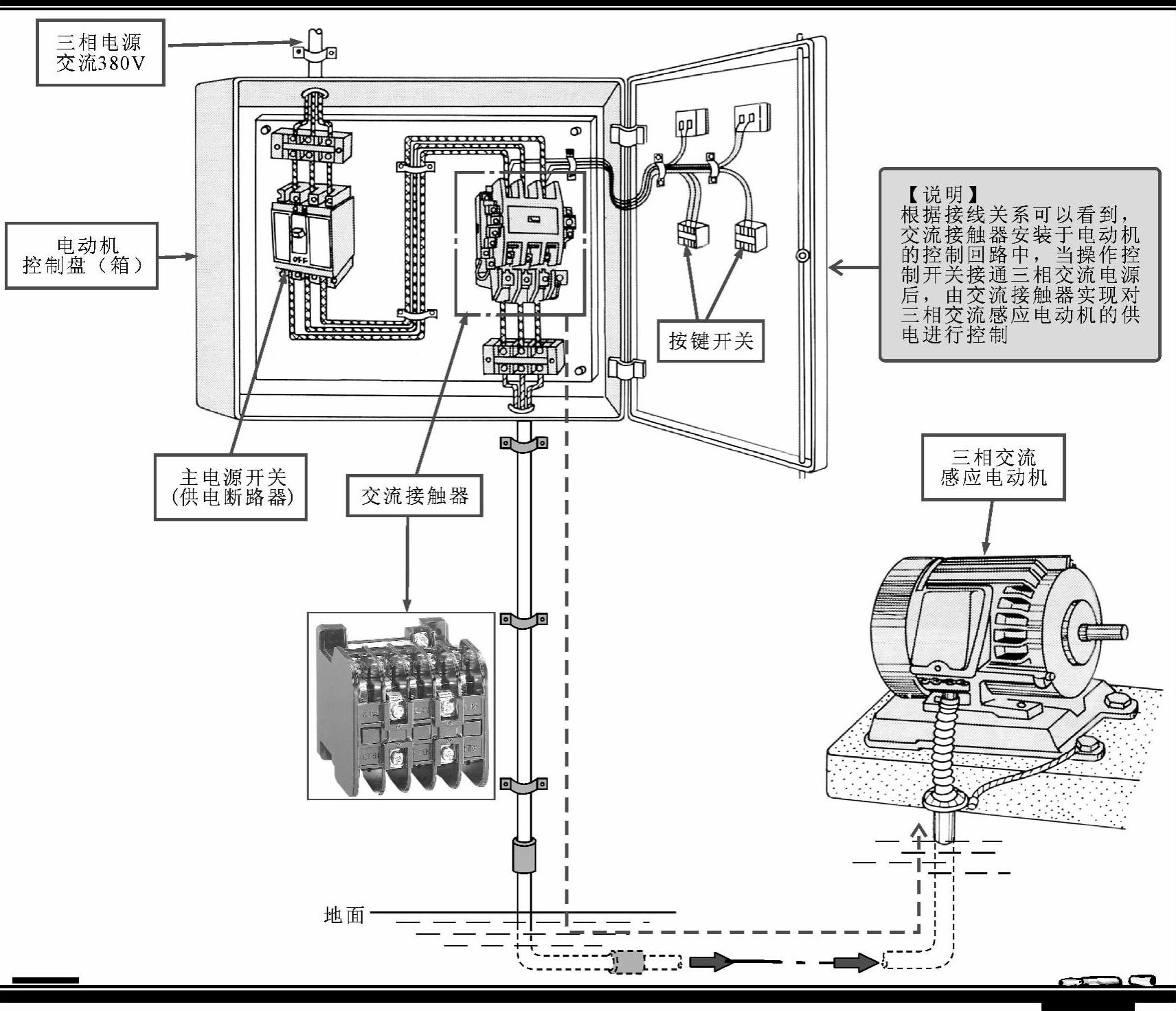

在实际应用中，交流接触器主要作为交流供电电路中的通断开关，实现远距离接通与分断电路功能，如交流电动机、电焊机及电热设备的频繁启动和开断控制线路中。图4-37所示为交流接触器在三相交流电动机连续控制线路中的应用。

图4-37 交流接触器在三相交流电动机连续控制线路中的应用

从图4-37可以看到，交流接触器安装在电动机的控制箱中，主要用于控制接通或断开电动机的供电电源，从而实现对三相交流电动机的起动和停机控制。

2.直流接触器

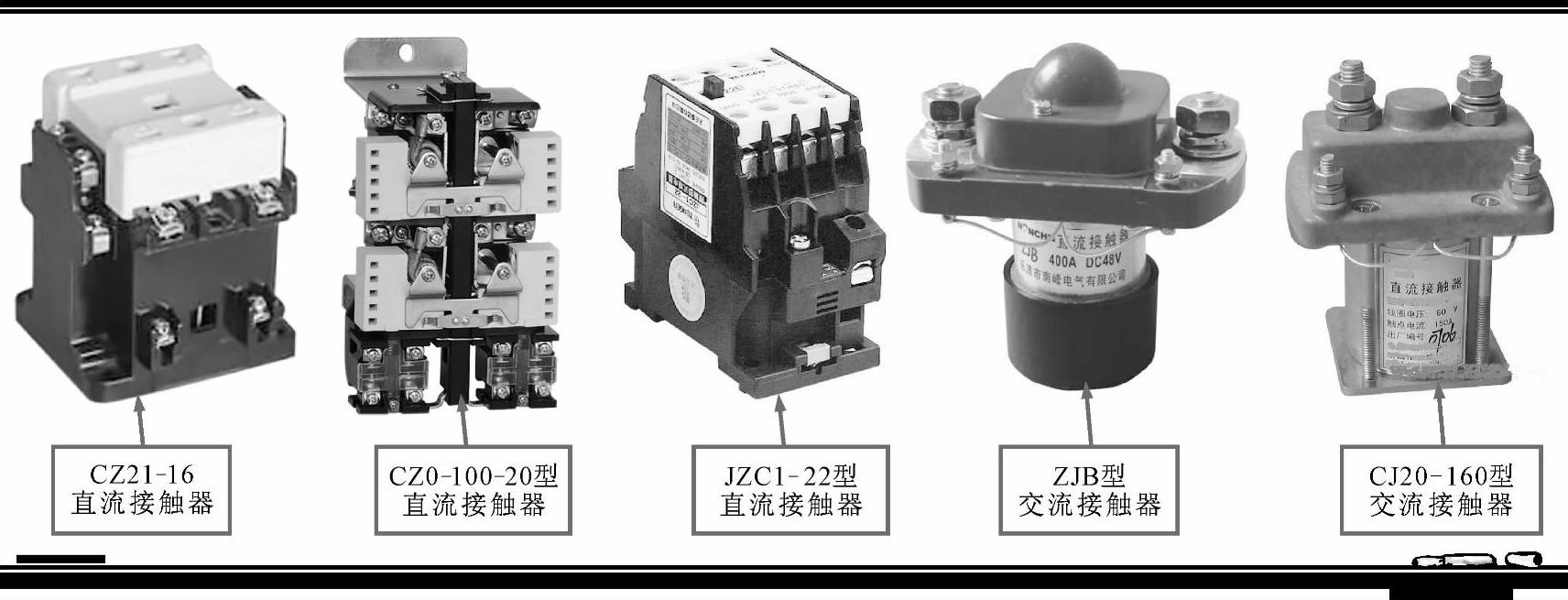

直流接触器是一种应用于直流电源环境中的通断开关，也具有低电压释放保护、工作可靠、性能稳定等特点。图4-38所示为各种直流接触器的实物外形。

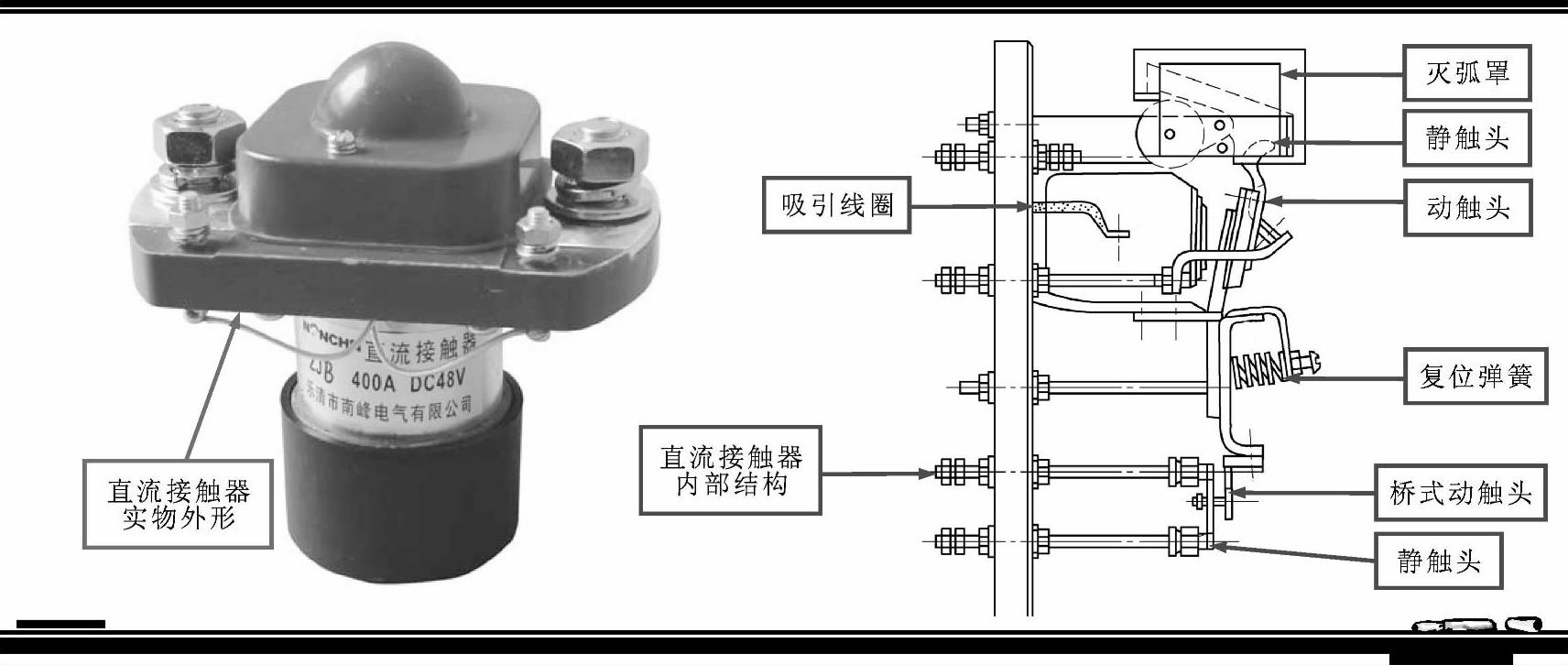

直流接触器内部通常也是由电磁线圈、触点等部分构成。典型直流接触器的实物外形与内部结构如图4-39所示。

3.接触器的功能

交流接触器和直流接触器的结构虽有不同，但其工作原理和控制方式基本相同，都是通过线圈得电，控制常开触头闭合，常闭触头断开；线圈失电，控制常开触头复位断开，常闭触头复位闭合的过程。

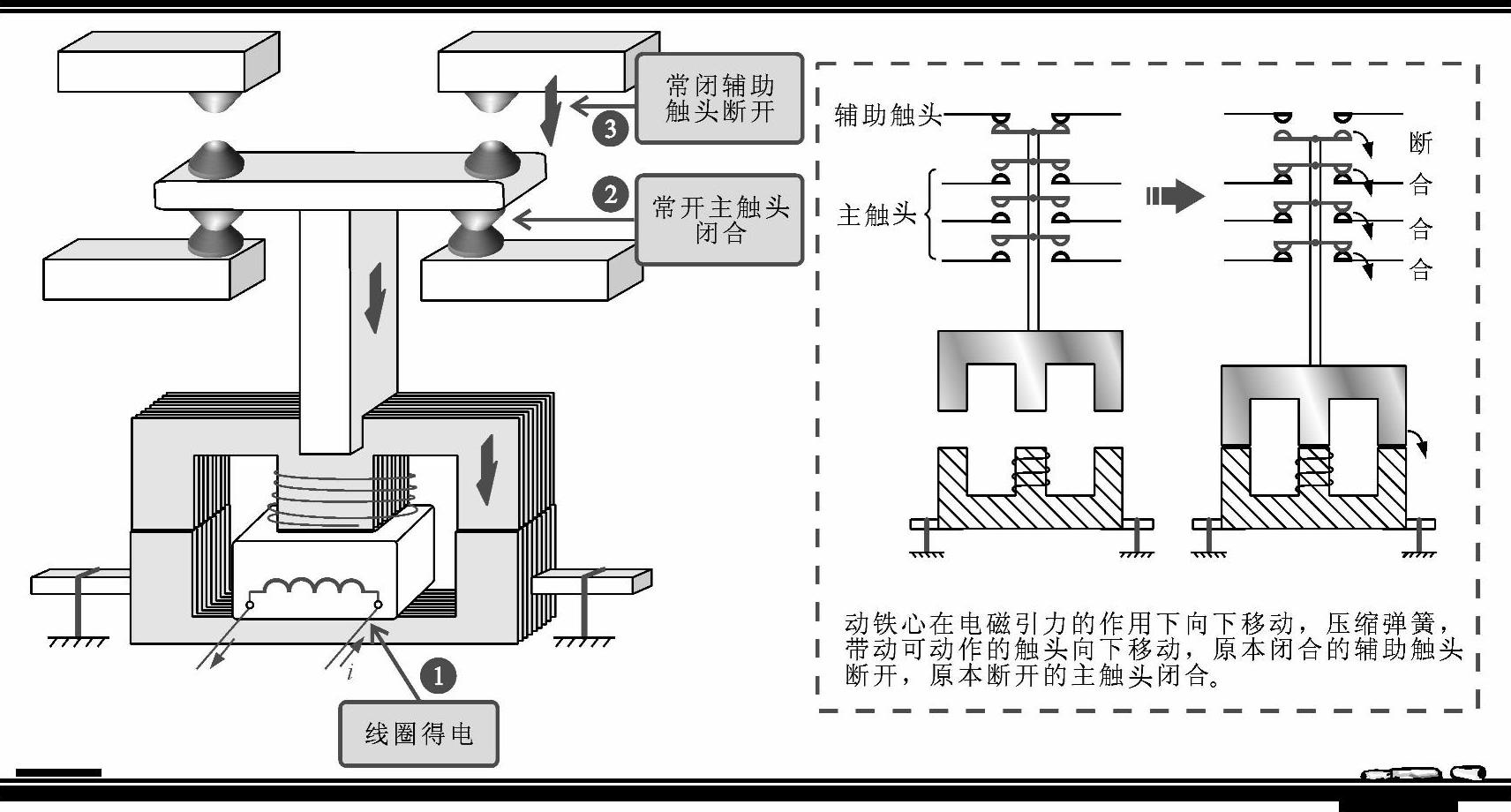

交流接触器中主要包括线圈、衔铁和触头几部分。工作时的核心过程即在线圈得电状态下，使上下两块衔铁磁化相互吸合，衔铁动作带动触头动作，如常开触头闭合，常闭触头断开，如图4-40所示。

图4-38 各种直流接触器的实物外形

图4-39 典型直流接触器的实物外形与内部结构

图4-40 交流接触器线圈得电的工作过程

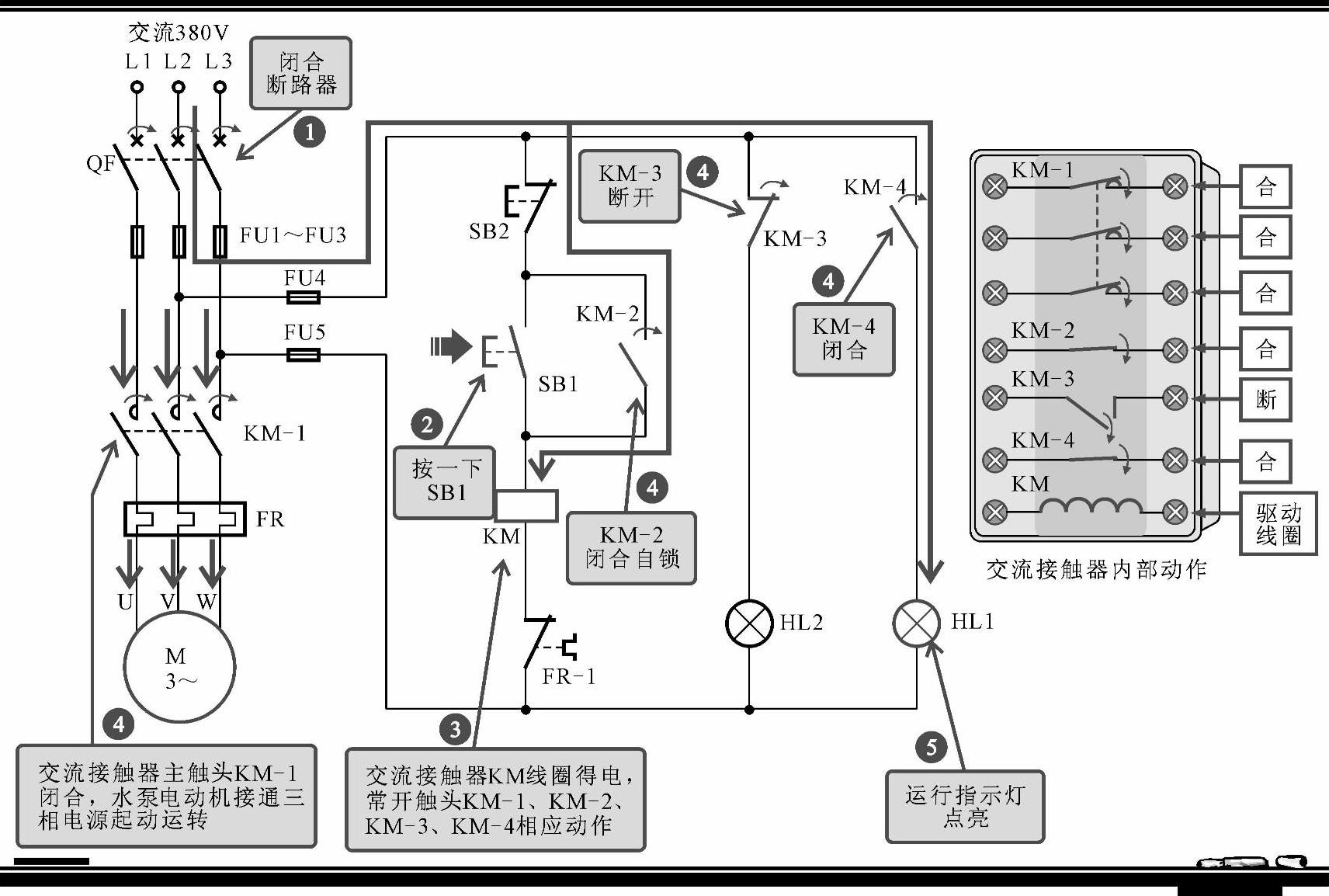

在实际控制电路中，接触器一般利用主触头来接通和断开主电路及其连接负载，用辅助触头来执行控制指令。例如，从图4-41所示的水泵起停控制电路中可以看到，上述控制电路中的交流接触器KM主要是由线圈、一组常开主触头KM-1、两组常开辅助触头和一组常闭辅助触头构成的。

图4-41 水泵起停控制电路

【资料】

在上述控制电路中闭合断路器QF，接通三相电源。

电源经交流接触器KM的常闭辅助触头KM-3为停机指示灯HL2供电，HL2点亮。

按下起动按钮SB1，交流接触器KM线圈得电。

常开主触头KM-1闭合，水泵电动机接通三相电源起动运转。

同时，常开辅助触头KM-2闭合实现自锁功能；常闭辅助触头KM-3断开，切断停机指示灯HL2的供电电源，HL2熄灭；常开辅助触头KM-4闭合，运行指示灯HL1点亮，指示水泵电动机处于工作状态。
