通过对保护器的认识，接下来我们选取比较典型的保护器为例，对保护器进行检测。

1.熔断器的检测方法

通过对熔断器的认识，我们知道了熔断器的种类虽然多种多样，但是检测方法基本是相同的。下面，我们就以插入式熔断器为例介绍熔断器的检测方法。

在检测插入式熔断器时，可以采用万用表检测其电阻值的方法判断其好坏，如图4-31所示。

【注意】

判断低压熔断器好坏时，若测得插入式熔断器的电阻值很小或趋于零，则表明该低压熔断器正常；若测得的电阻值为无穷大，则表明该插入式熔断器内部的熔丝已熔断。

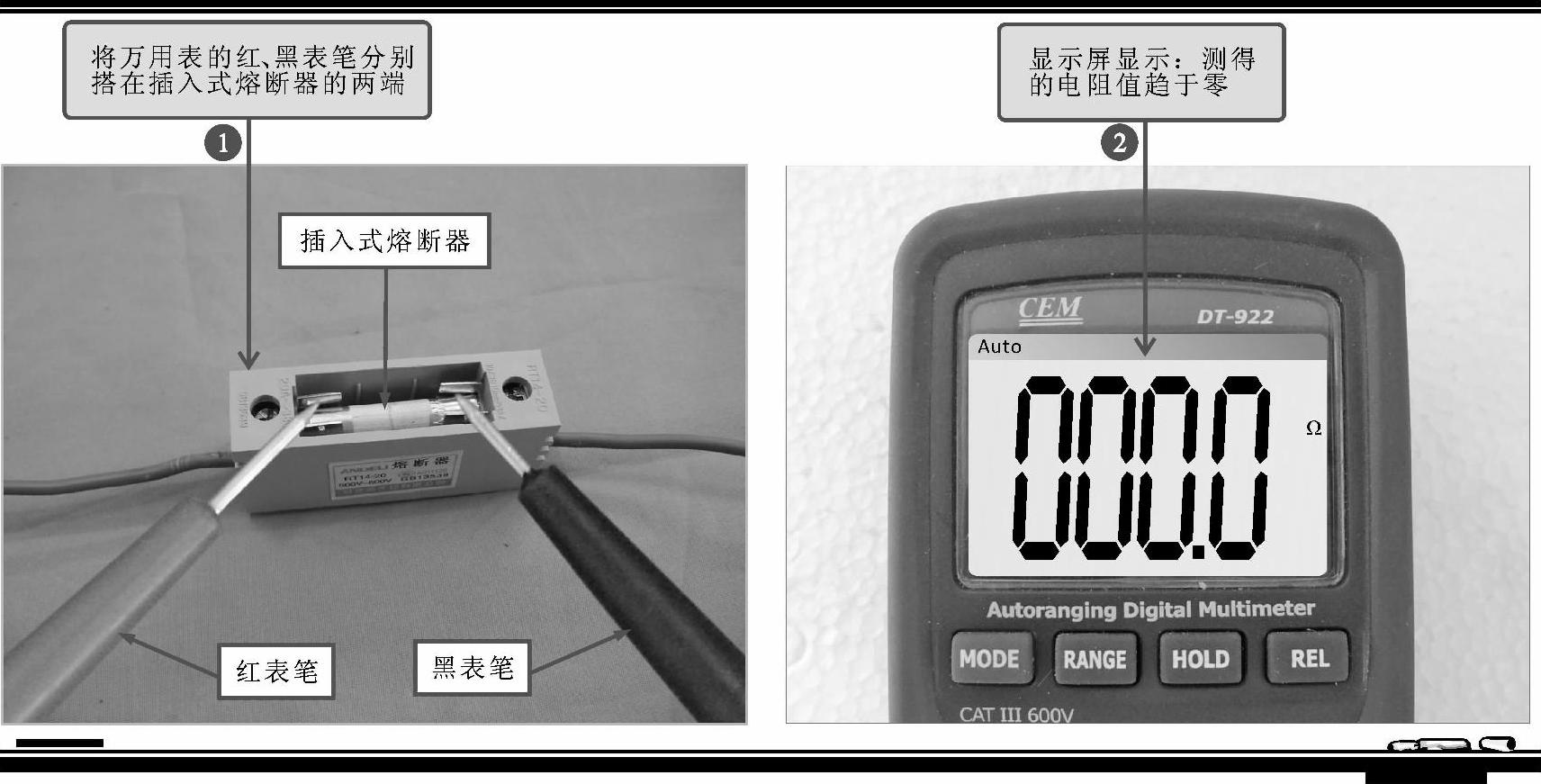

图4-31 熔断器的检测方法

【资料】

对熔断器进行检测时，也可通过观察法进行判断，如图4-32所示。若该熔断器表面有明显的烧焦痕迹或内部熔断丝已断裂，均说明该熔断器已损坏。

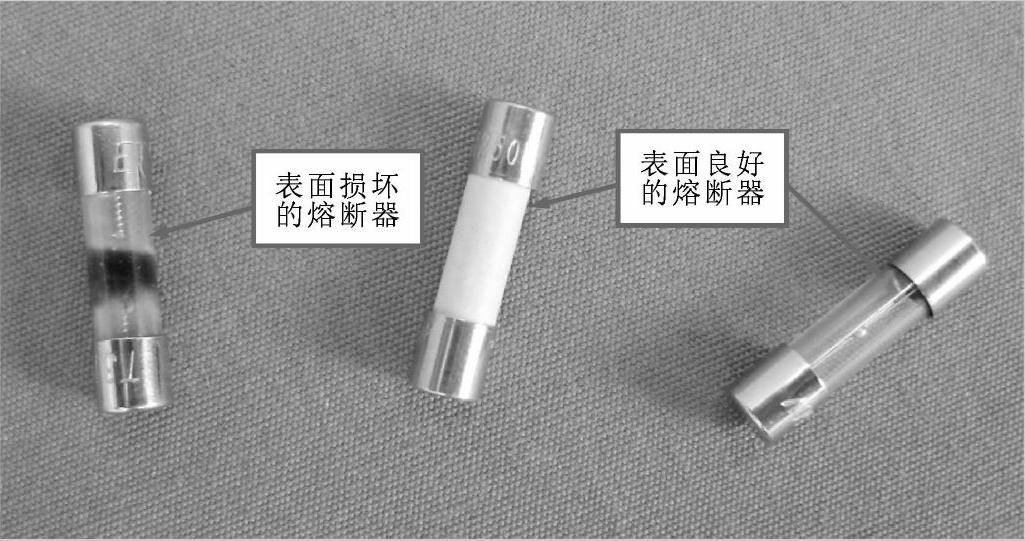

图4-32 通过观察法判断熔断器

2.断路器的检测方法

通过对断路器的认识，我们知道虽然断路器的种类繁多，但是检测方法基本是相同的。下面，我们就以带漏电保护的断路器为例介绍断路器的检测方法。

检测断路器前，首先观察断路器表面标识的内部结构图，以判断各引脚之间的关系；然后通过操作手柄，观察断路器的闭合和断开的状况。图4-33所示为带漏电保护的断路器的检测方法。

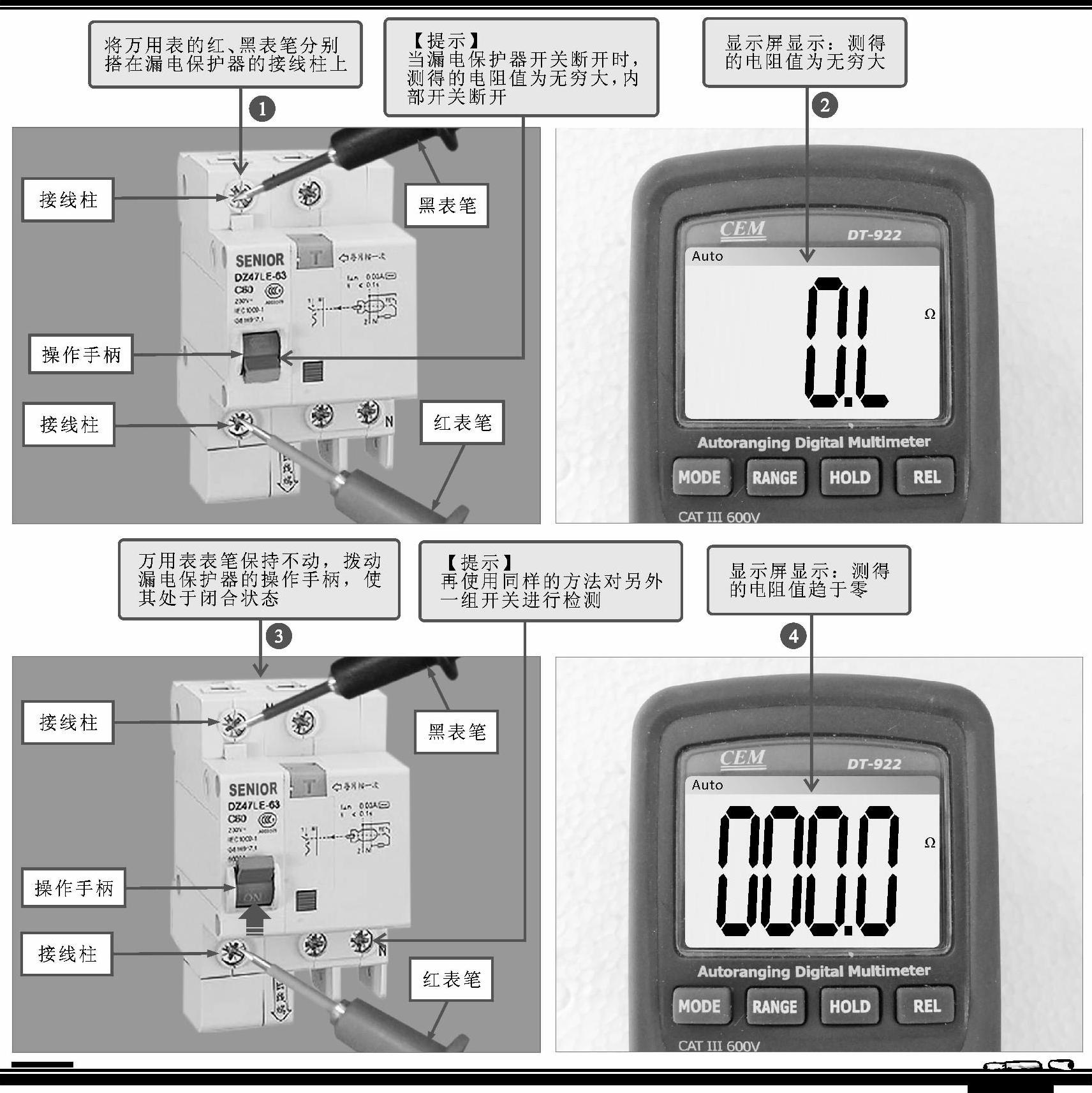

图4-33 带漏电保护的断路器的检测方法

【资料】

检修漏电保护器时，还可通过下述方法判断漏电保护器的好坏：

①若测得低压熔断器的各组开关在断开状态下，其电阻值均为无穷大，在闭合状态下，电阻值均为零，则表明该漏电保护器正常。

②若测得漏电保护器的开关在断开状态下，其电阻值为零，则表明漏电保护器内部的触头粘连损坏。

③若测得漏电保护器的开关在闭合状态下，其电阻值为无穷大，则表明漏电保护器内部触头断路损坏。

④若测得漏电保护器内部的各组开关，有任何一组损坏，均说明该漏电保护器损坏。根据上述结论判断所测的漏电保护器是否正常。

提问

在检测漏电保护器时，在断开状态下可以正常检测其电阻值，当我将漏电保护器的操作手柄闭合时，不能闭合，而且温度也很高，是怎么回事。

回答

通常，漏电保护器的开关不能闭合时，首先应检查漏电指示是否跳起，如图4-34所示。如漏电指示因漏电保护而跳起，需手工按下后，方可闭合漏电保护器的开关。若按下漏电指示后仍不能闭合漏电保护器的开关，可能是储能弹簧变形，应及时更换。若漏电保护器升温过高，可能是固定螺钉松动，应使用螺丝刀将螺钉拧紧，以确保导线与接线端连接紧密。

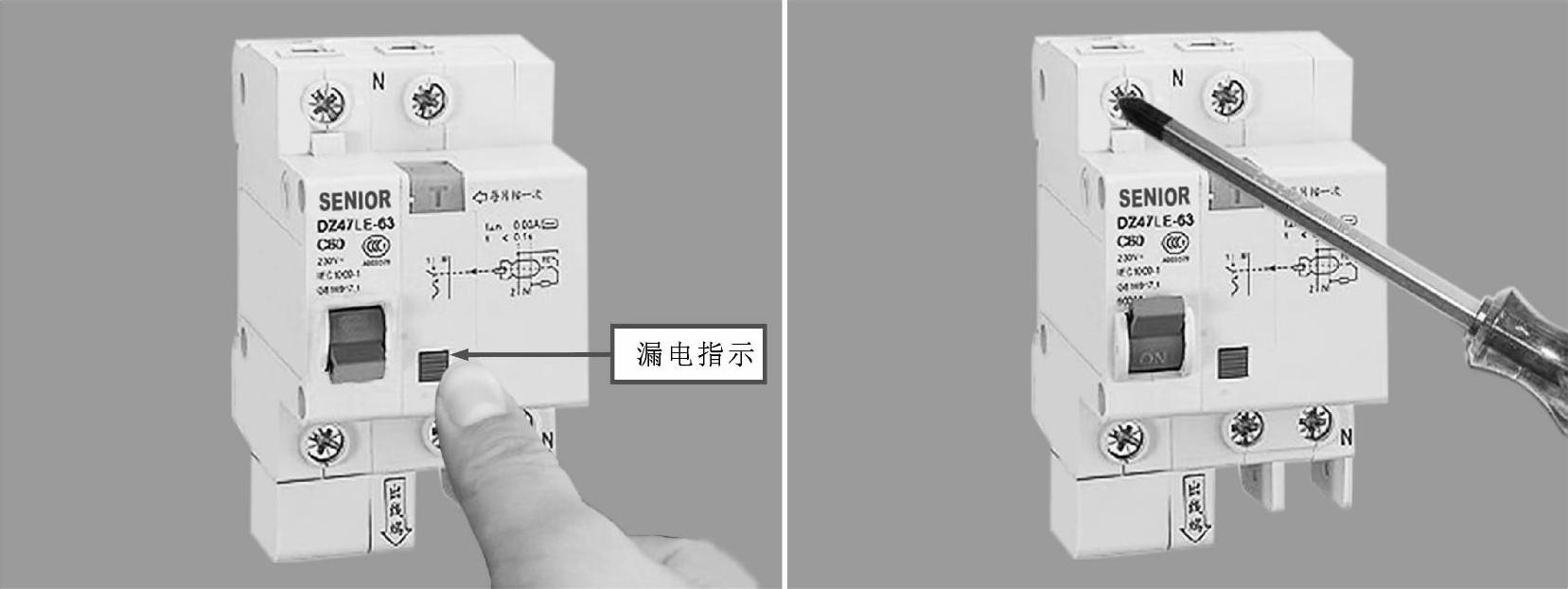

图4-34 漏电保护器开关不能闭合
