了解过载保护器的作用和原理

【摘要】:现在我们开始认识一下过载保护器,如图4-21为各种过载保护器的实际应用。过载保护器是指对其所应用电路在发生过电流、过热或漏电等情况下能自动实施保护功能的器件,一般采取自动切断线路实现保护功能。

现在我们开始认识一下过载保护器,如图4-21为各种过载保护器的实际应用。过载保护器是指对其所应用电路在发生过电流、过热或漏电等情况下能自动实施保护功能的器件,一般采取自动切断线路实现保护功能。根据结构和原理不同,保护器主要分为熔断器和断路器两大类。

1.熔断器

熔断器是应用在配电系统中的过载保护器件。当系统正常工作时,熔断器相当于一根导线,起通路作用;当通过熔断器的电流大于规定值时,熔断器会使自身的熔体熔断而自动断开电路,从而对线路上的其他电器设备起保护作用。

图4-22所示为典型熔断器的实物外形。根据应用场合,熔断器有高、低压之分。常用的低压熔断器有瓷插入式熔断器、螺旋式熔断器、无填料封闭管式熔断器和有填料封闭管式熔断器等;高压熔断器主要有普通高压熔断器、跌落式熔断器等。

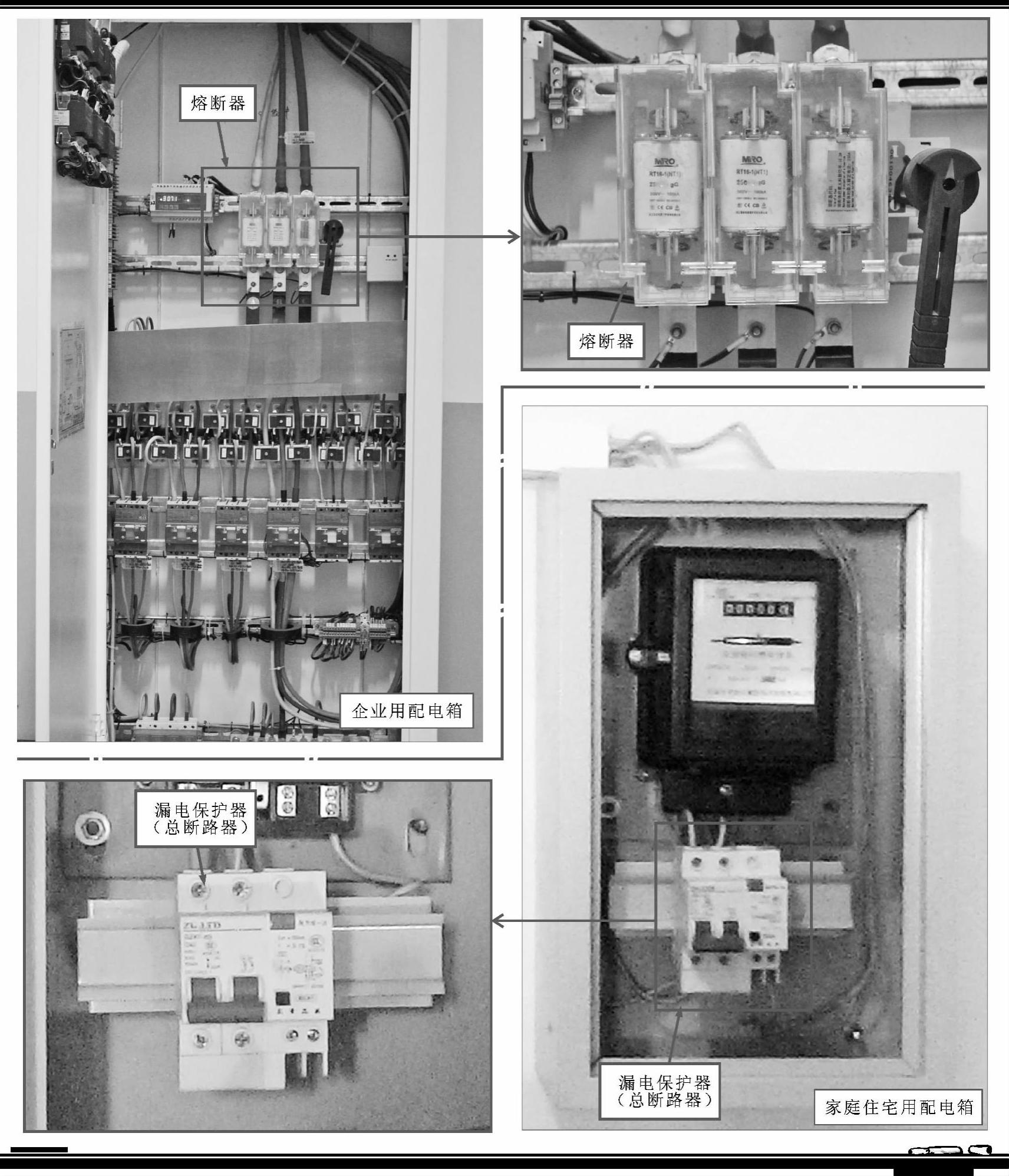

图4-21 各种保护器的实际应用


图4-22 典型熔断器的实物外形

熔断器串接在电路中,当电路中的电流超过熔断器规定值一段时间时,熔断器自身会产生热量使其熔体熔化,从而导致电路断开,起到保护电路的作用。

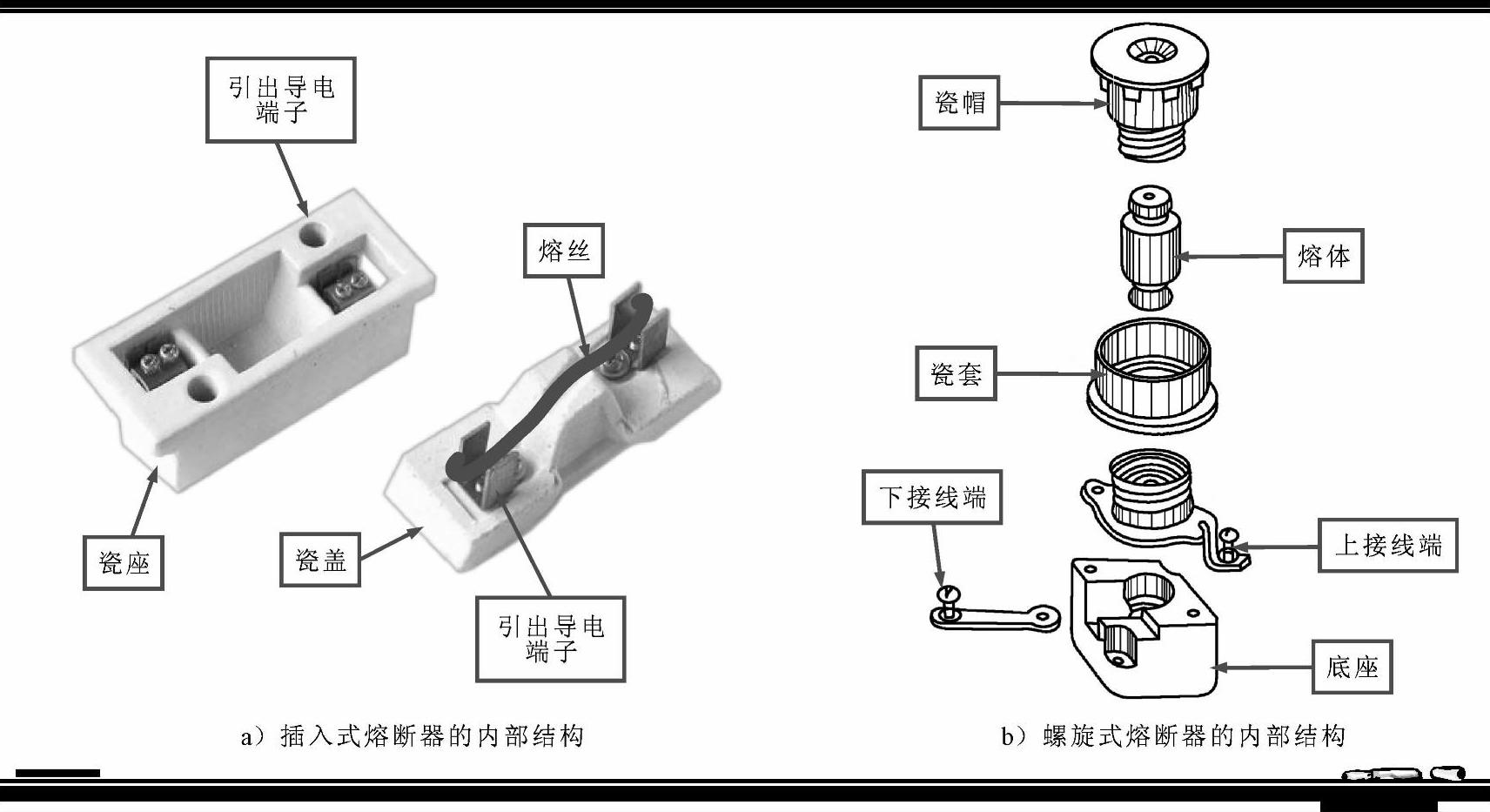

不同类型的熔断器其内部结构不同,但一般都是由熔丝(熔体)、底座、引出导电端子构成的,图4-23所示为典型熔断器的内部结构。

2.断路器

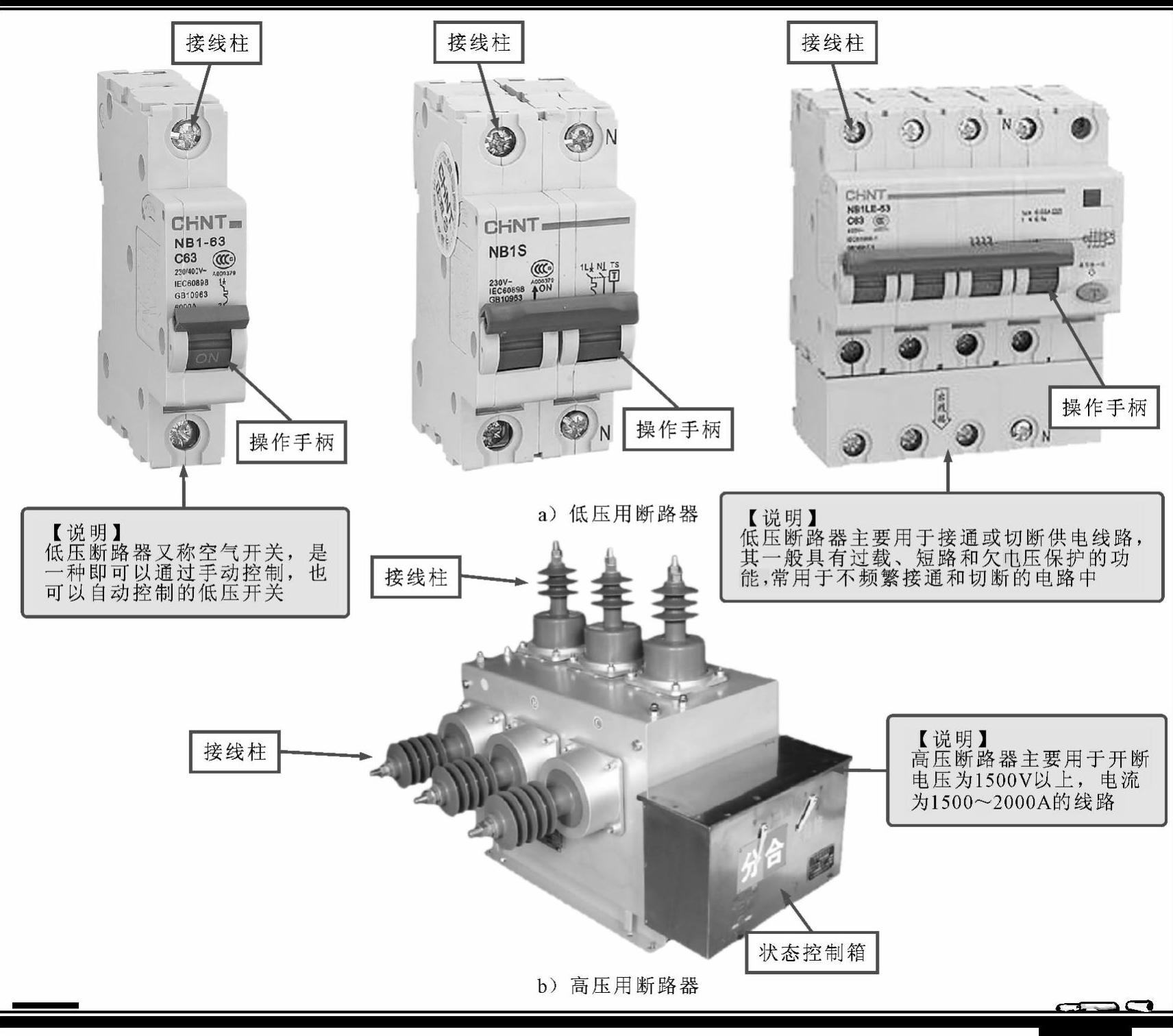

断路器是一种切断和接通负荷电路的开关器件,该器件具有过载自动断路保护的功能。根据其应用场合主要可分为低压断路器和高压断路器。图4-24所示为典型断路器的实物外形。

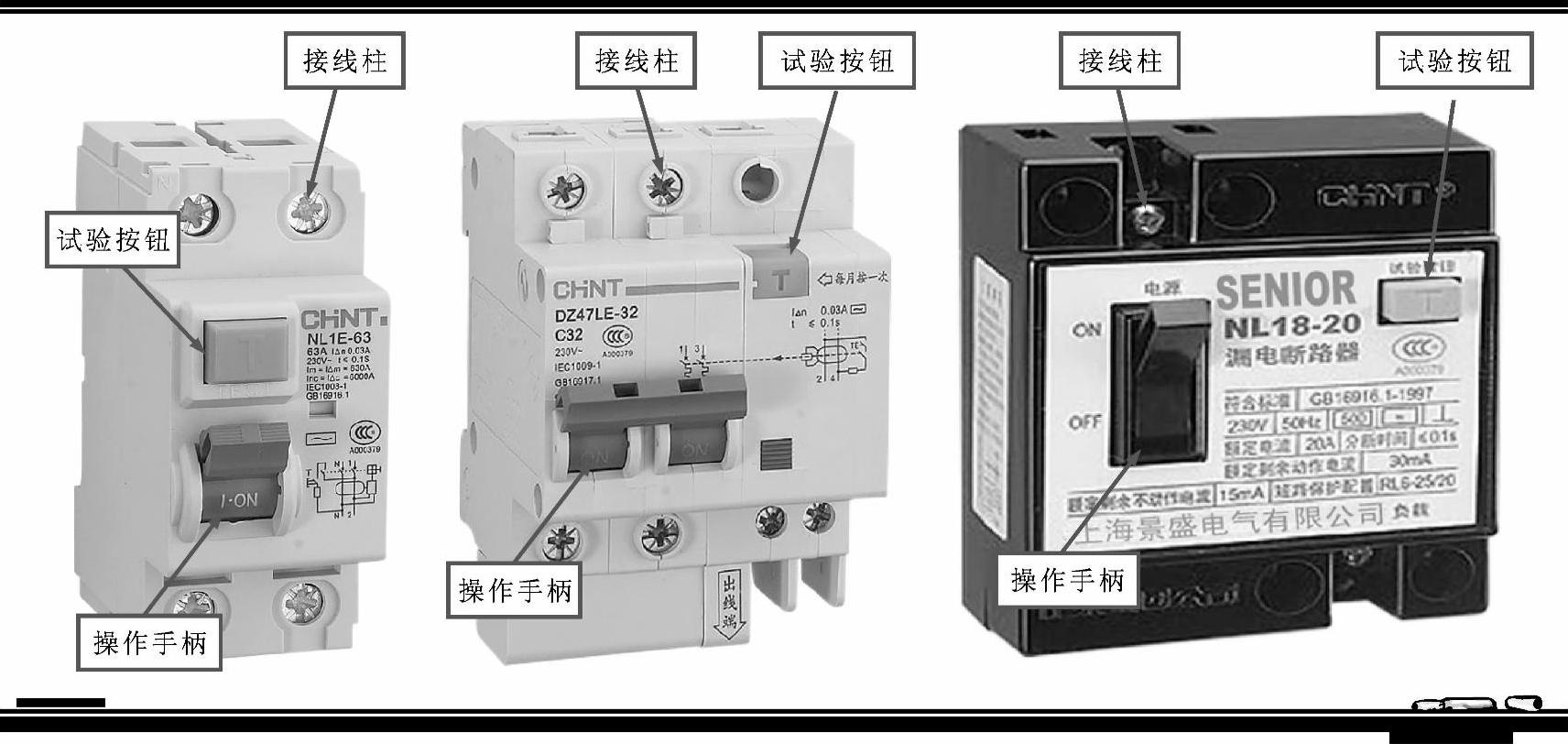

除此之外,还有一种具有漏电保护功能的断路器,它是配电(照明)等线路中的基本组成部件,具有漏电、触电、过载、短路保护功能,对防止触电伤亡事故的发生、避免因漏电而引起的火灾事故具有明显的效果。图4-25所示为典型带漏电保护的断路器的实物外形。


图4-23 典型熔断器的内部结构


图4-24 典型断路器的实物外形


图4-25 典型带漏电保护的断路器的实物外形

【资料】

上述保护器中,熔断器和断路器主要是切断线路的相间故障,保护动作电流是按线路上的正常工作的最大负荷电流来确定的,电流较大;而漏电保护器是检测漏电电流的。正常运行时系统是平衡的,漏电电流几乎为零;发生漏电和触电时,电路产生剩余电流,这个电流对断路器和熔断器来说,不足以使其动作,而漏电保护器则会可靠地动作。

过载保护器的应用十分广泛,特别在一些供配电线路中,熔断器和断路器是不可缺少的设备,图4-26所示为断路器在单相供电系统中的应用示例。


图4-26 断路器在单相供电系统中的应用示例

图4-27所示为断路器在三相供电系统中的应用示例。

3.过载保护器的功能

(1)熔断器

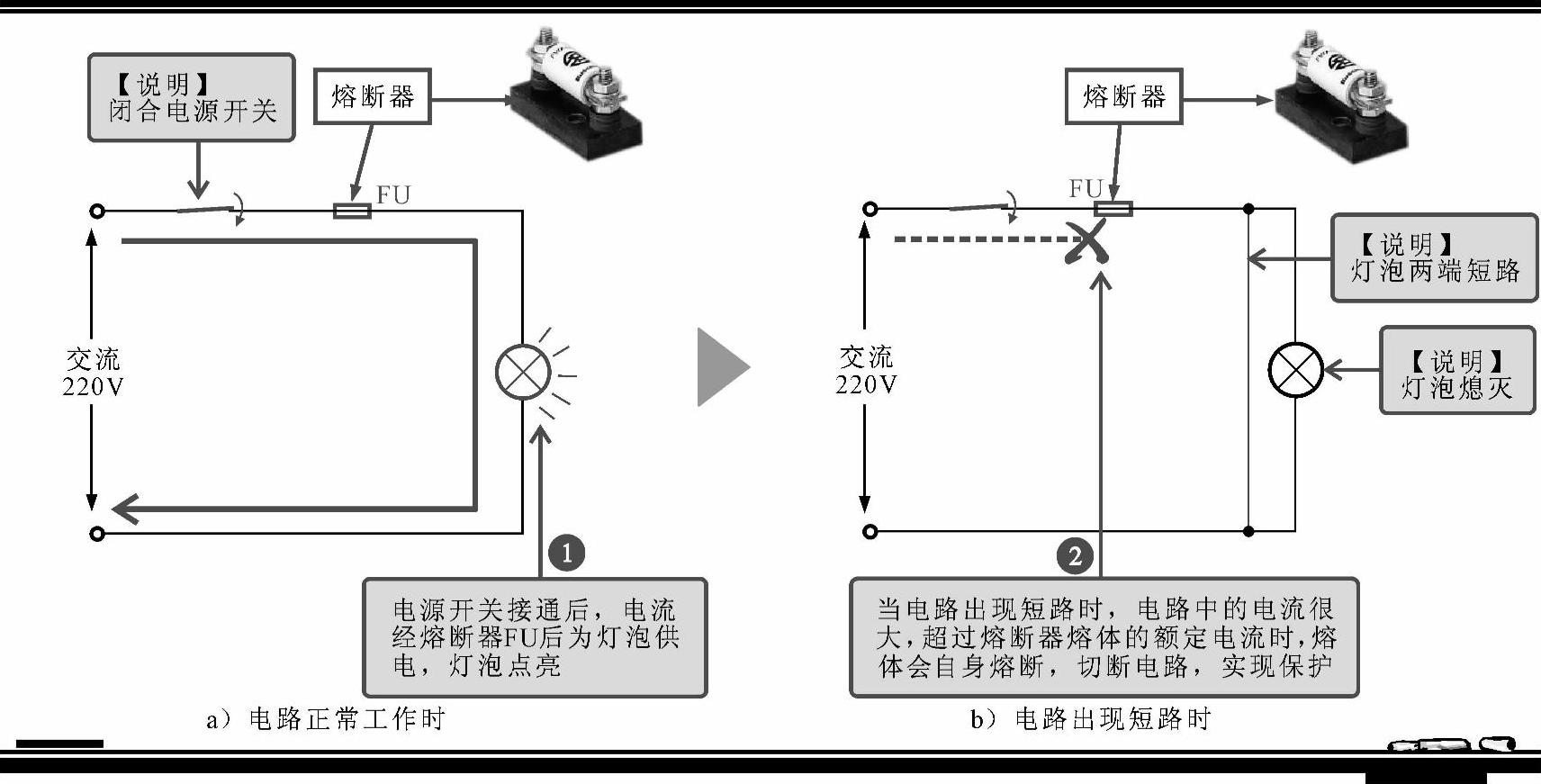

熔断器通常串接在电源供电电路中,当电路中的电流超过熔断器允许值时,熔断器会自身熔断,从而使电路断开,起到保护的作用。图4-28所示为熔断器的工作原理示意图。


图4-27 断路器在三相供电系统中的应用示例


图4-28 熔断器的连接关系

【资料】

从图4-28中可看出,熔断器串联在被保护电路中,当电路出现过载或短路故障时,通过熔断器切断电路进行保护。例如,当灯泡之间由于某种原因而被导体连在一起时,电源被短路,电流由短路的捷径通过,不再流过灯泡,此时回路中仅有很小的电源内阻,使电路中的电流很大,流过熔断器的电流也很大,这时熔断器会自身熔断,切断电路,进行保护。

(2)断路器

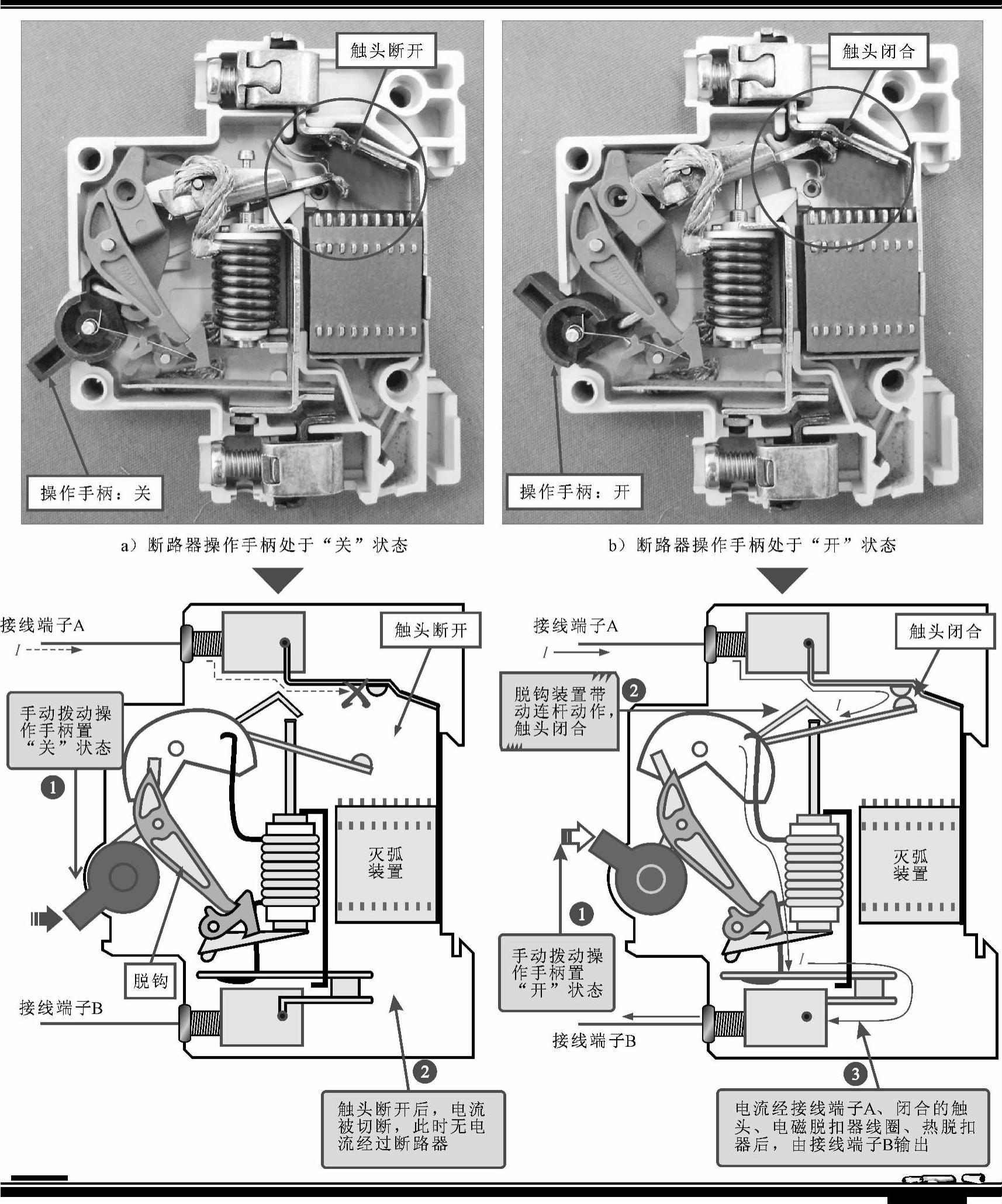

断路器是一种具有过载保护功能的电源供电开关,如图4-29所示,断路器在“开”与“关”两种状态下,内部触头及相关装置的关系和动作状态。

当手动控制操作手柄使其位于“接通”(“0N”)状态时,触头闭合,操作手柄带动脱钩动作,连杆部分则带动触头动作,触头闭合,电流经接线端子A、触头、电磁脱扣器、热脱扣器后,由接线端子B输出。


图4-29 塑壳式低压断路器通、断两种状态

当手动控制操作手柄使其位于“断开”(“0FF”)状态时,触头断开,操作手柄带动脱钩动作,连杆部分则带动触头动作,触头断开,电流被切断。

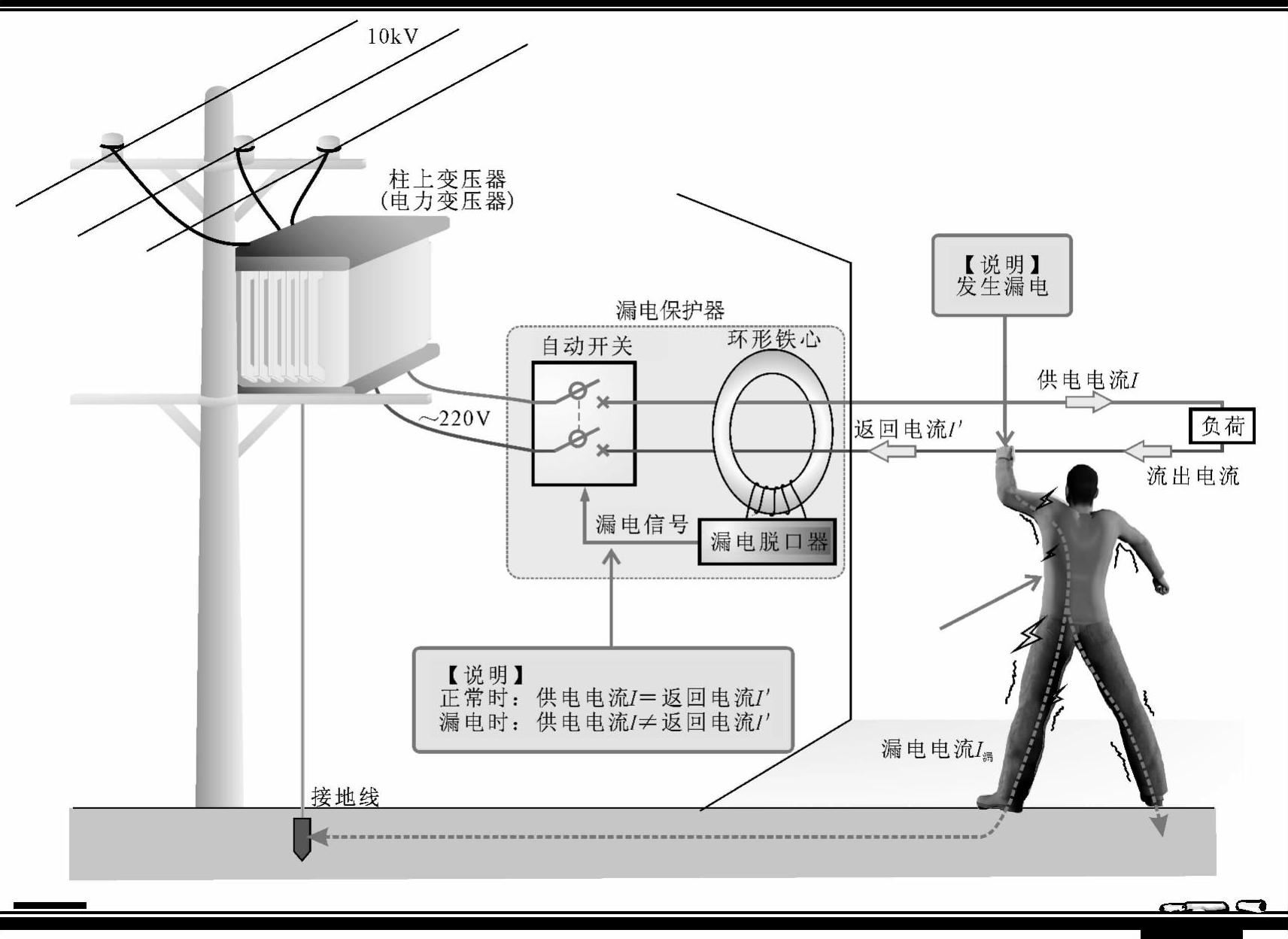

带漏电保护的断路器作为一种典型的断路器,其工作原理如图4-30所示。电路中的电源线穿过带漏电保护的断路器内的检测元件(环形铁心,又称零序电流互感器),环形铁心的输出端与漏电脱扣器相连接。

在被保护电路工作正常,没有发生漏电或触电的情况下,通过零序电流互感器的电流向量和等于零,这样漏电检测环形铁心的输出端无输出,带漏电保护的断路器不动作,系统保持正常供电。

当被保护电路发生漏电或有人触电时,由于漏电电流的存在,使供电电流大于返回电流。通过环形铁心的两路电流向量和不再等于零,在铁心中出现了交变磁通。在交变磁通的作用下,检测元件的输出端就有感应电流产生。当达到额定值时,脱扣器驱动断路器自动跳闸,切断故障电路,从而实现保护。


图4-30 带漏电保护的断路器的工作原理示例图
