通过对开关的认识，下面我们以比较典型的开关为例，对开关进行检测。

1.开启式负荷开关的检测

对开启式负荷开关进行检测时，可以采用直接观察法进行检测，图4-17所示为开启式负荷开关的检测方法。

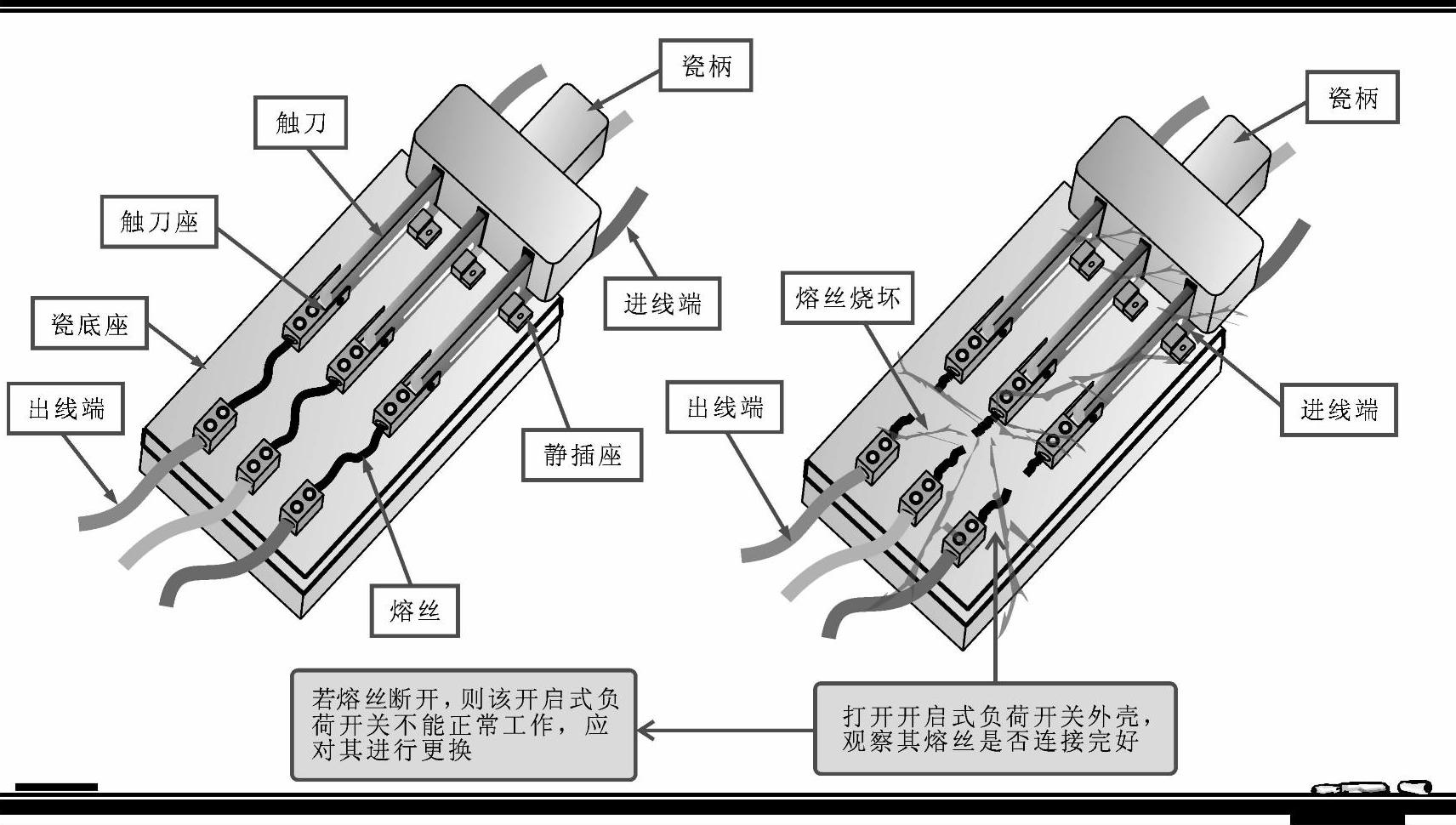

图4-17 开启式负荷开关的检测方法

2.按钮开关的检测

按钮开关用来控制用电设备的起动、停止等动作，其内部触头闭合，线路便通电；触头断开，线路便断开。如按钮开关发生故障，当按下开关后，用电设备仍不动作或持续动作。下面介绍按钮开关的检测方法。

例如，检测按钮开关时，需要通过按下和松开按钮开关时的电阻值变化来判断控制按钮的好坏；而检测位置检测开关时，需要通过物体靠近和离开感应区域时的电阻值变化来判断位置检测开关的好坏。因此在检测前，应确定按钮开关的类型。

（1）按钮开关触头的检测方法

使用万用表测量未按下按钮开关的阻值如图4-18所示。检测时，首先通过内部结构图来判断控制按钮的常闭触头和常开触头。检测时将万用表调至“欧姆挡”，两表笔搭在同组的两个静触头上，常闭静触头间的阻值趋于零，常开静触头之间的电阻值趋于无穷大。

（2）按钮开关按钮好坏的判断方法

为检验复合按钮开关的功能，需按下按钮检测其通断情况。使复合按钮开关的按钮保持按下状态，再次检测复合按钮开关两对静触头的电阻值，如图4-19所示。将红、黑表笔分别搭在两组触头上，由于常开触头闭合，其电阻值变为0，而常闭触头断开，其电阻值变为无穷大。

【资料】

通过对按钮开关的测量可见，按下按钮后测得两对静触头的电阻值相反。其原理是在按下按钮时，电路与常闭静触头断开，连接常开静触头。常开静触头闭合，且金属片电阻值很小，电阻值趋于零；常闭静触头断路，故电阻值为无穷大。(https://www.chuimin.cn)

提问

经检测发现，按钮开关在按下时测得的电阻值与未按下时测得的电阻值相同，这是说明按钮开关损坏了吗？有什么办法可以挽回吗？

图4-18 按钮开关触头的检测方法

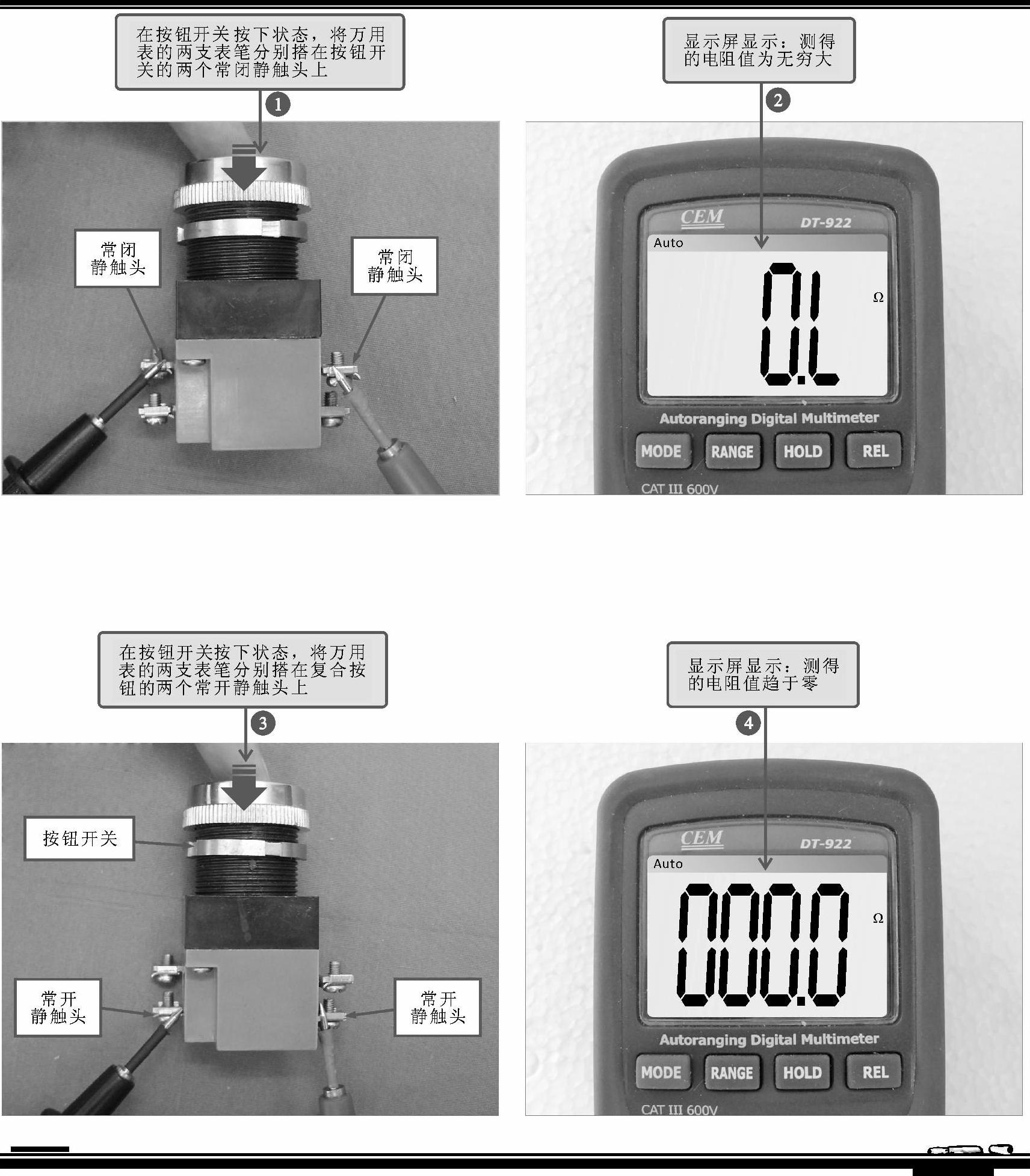

图4-19 按钮开关好坏的判断方法

回答

若经上述步骤测得的电阻值不符，可使用螺丝刀拆开按钮开关，如图4-20所示，检查其静触头是否有脏污或损坏。若脏污应清理污物，若损坏应更换新按钮。若复合按钮按下后不能弹起，应检查其内部弹簧是否损坏。若损坏应更换弹簧或新按钮。

图4-20 检查按钮开关的内部

【注意】

由于开关基本都应用于交流电路中（例如220V、380V供电线路），这些线路中的电流都较大，因此在检修开关时需要注意人身安全，确保在断电的情况下进行检修，以免造成触电事故。
