集成电路的电阻检测法是指在断电状态下，用万用表的欧姆挡检测集成电路各引脚对地的正反向电阻值，并与标准值（各种集成电路手册中标有标准值）进行对照判断。

下面以一种典型单列直插式封装集成电路——音频功率放大器（TDA7057AQ）为例进行介绍。电阻检测法检测音频功率放大器（TDA7057AQ）的具体操作方法，如图3-19所示。

【资料】

·若实测结果与标准值相同或十分相近，则说明集成电路正常。

·若出现多组引脚正反向阻值为零或无穷大时，表明集成电路内部损坏。

提问

检测集成电路各引脚的对地电阻值的时候，检测结果不会受到引脚外接元件的影响吗？

回答

一般情况下，在路检测电阻值时，都有可能受到外围元器件的影响。应分别检测独立集成电路各引脚对接地引脚之间的电阻值以及集成电路在路时的电阻值。

提问

使用电阻法检测集成电路时，需要与标准值进行对照，如果无法找到集成电路的标准值资料时又如何判断呢？

回答

电阻法检测集成电路确实要求要有标准值进行对照才能对检测结果做出判断。如果无法找到集成电路的手册资料，可以找一台与所测机器型号相同的、正常的机器作为参照，通过实测相同部位的集成电路各引脚电阻值作为对照。若所测集成电路与对照机器中集成电路引脚的对地电阻值相差很大，则认为所测集成电路损坏。也可以换一种测试方法（如，下面将要介绍的电压检测法、信号检测法等）对集成电路进行检测。

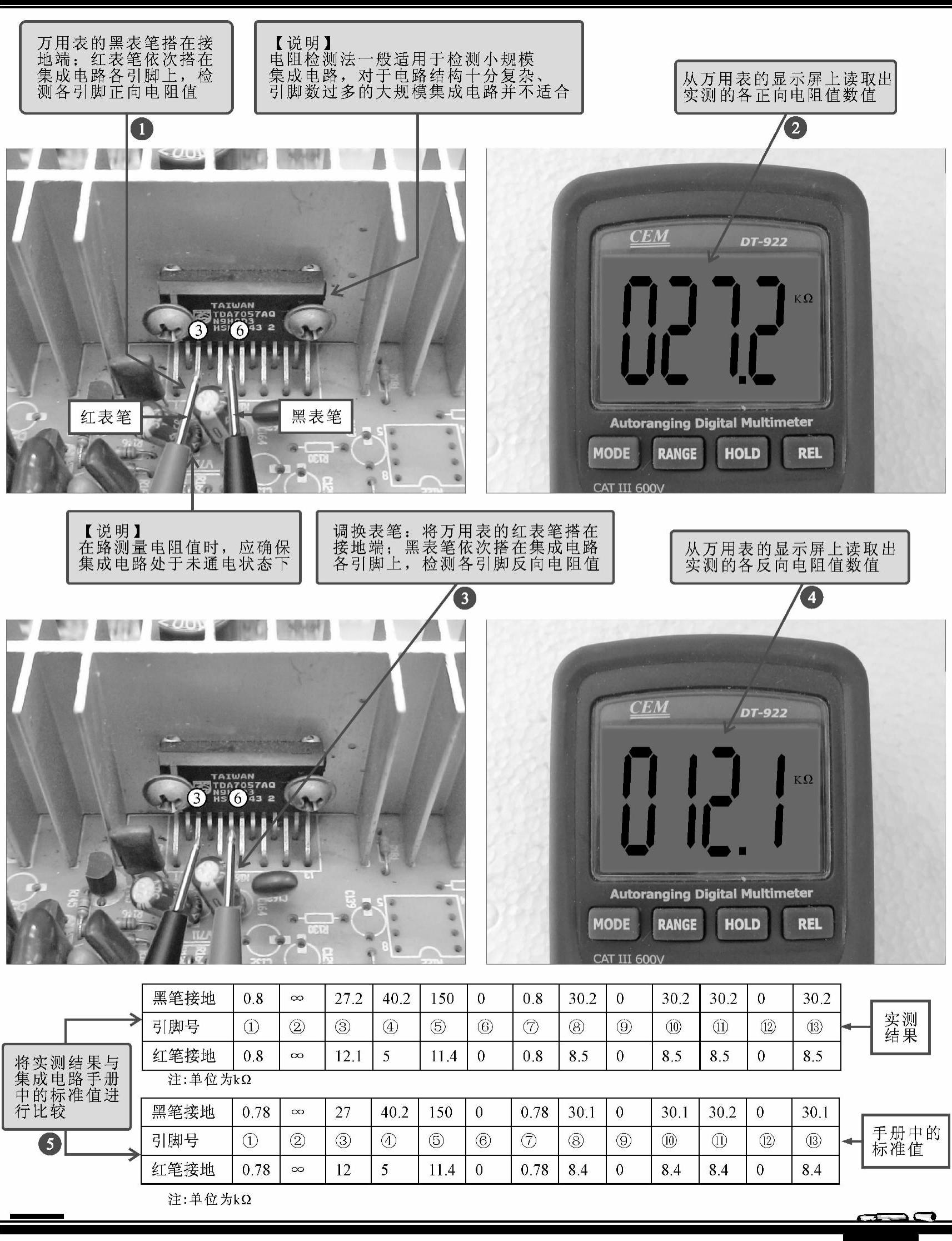

图3-19 电阻检测法检测音频功率放大器（TDA7057AQ）的具体操作方法
