三极管常规检测训练技巧与方法

2023-06-22 理论教育版权反馈

【摘要】：三极管的常规检测训练是通过检测三极管引脚间电阻值，即使用万用表的欧姆挡，分别检测三极管三只引脚中两两之间的电阻值，并根据检测结果判断三极管的好坏。下面我们分别以NPN型三极管、PNP型三极管和光敏三极管为例进行实际的检测操作训练。图3-9 PNP型三极管引脚间电阻值的检测方法·PNP型三极管的三个引脚中：红表笔接基极测正向电阻值，一般基极与集电极、基极与发射极之间的正向阻抗有一定值，其他引脚间阻抗均为无穷大。

三极管的常规检测训练是通过检测三极管引脚间电阻值，即使用万用表的欧姆挡，分别检测三极管三只引脚中两两之间的电阻值，并根据检测结果判断三极管的好坏。

下面我们分别以NPN型三极管、PNP型三极管和光敏三极管为例进行实际的检测操作训练。

1.NPN型三极管的常规检测方法

用万用表的欧姆挡检测NPN型三极管各引脚间电阻值时，调整万用表挡位，在进行零欧姆调整后，用万用表的红、黑表笔分别检测NPN型三极管b极与c极、b极与e极、c极与e极之间的正反向电阻值。NPN型三极管引脚间电阻值的检测方法，如图3-8所示。

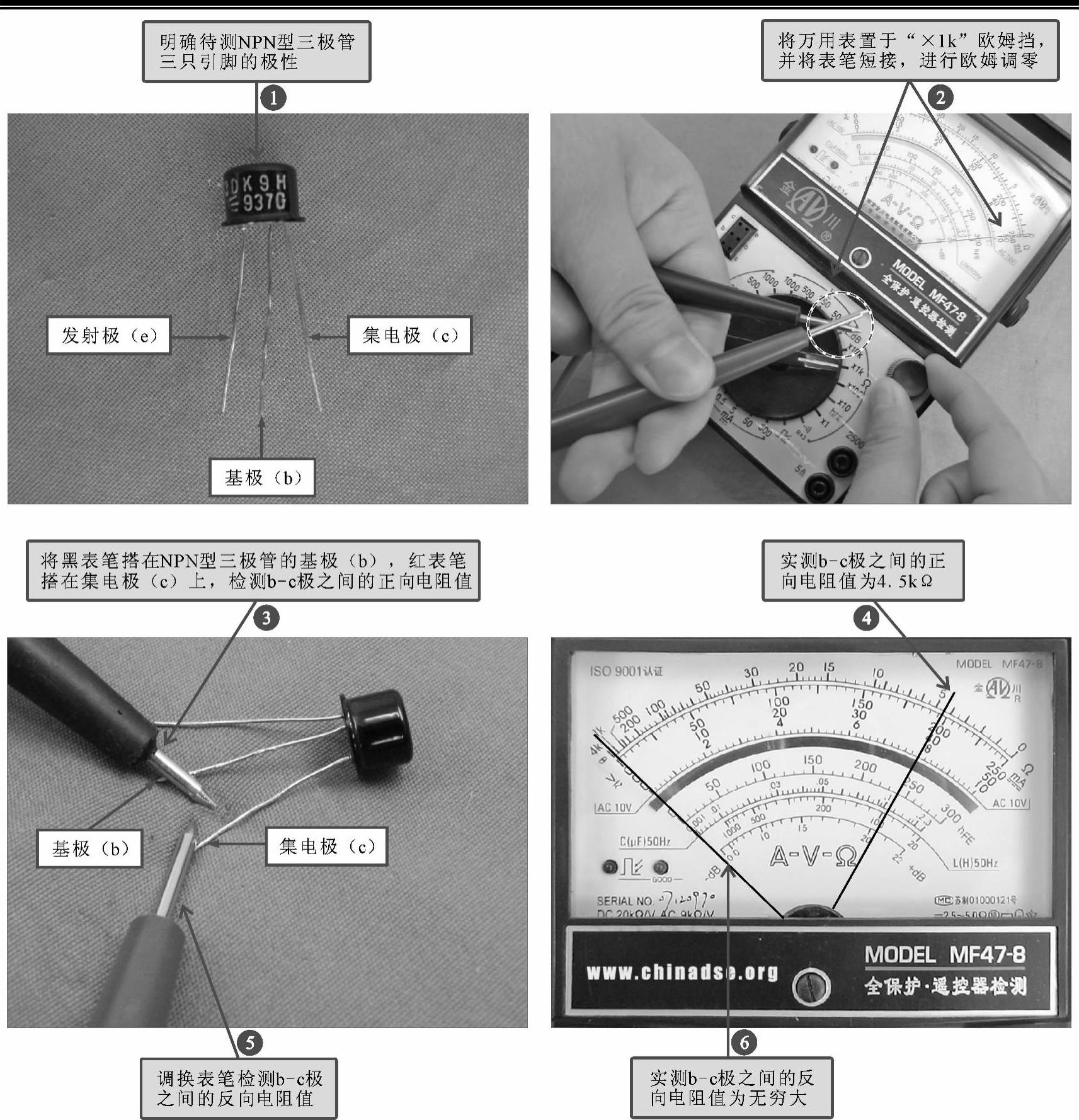

图3-8 NPN型三极管引脚间电阻值的检测方法

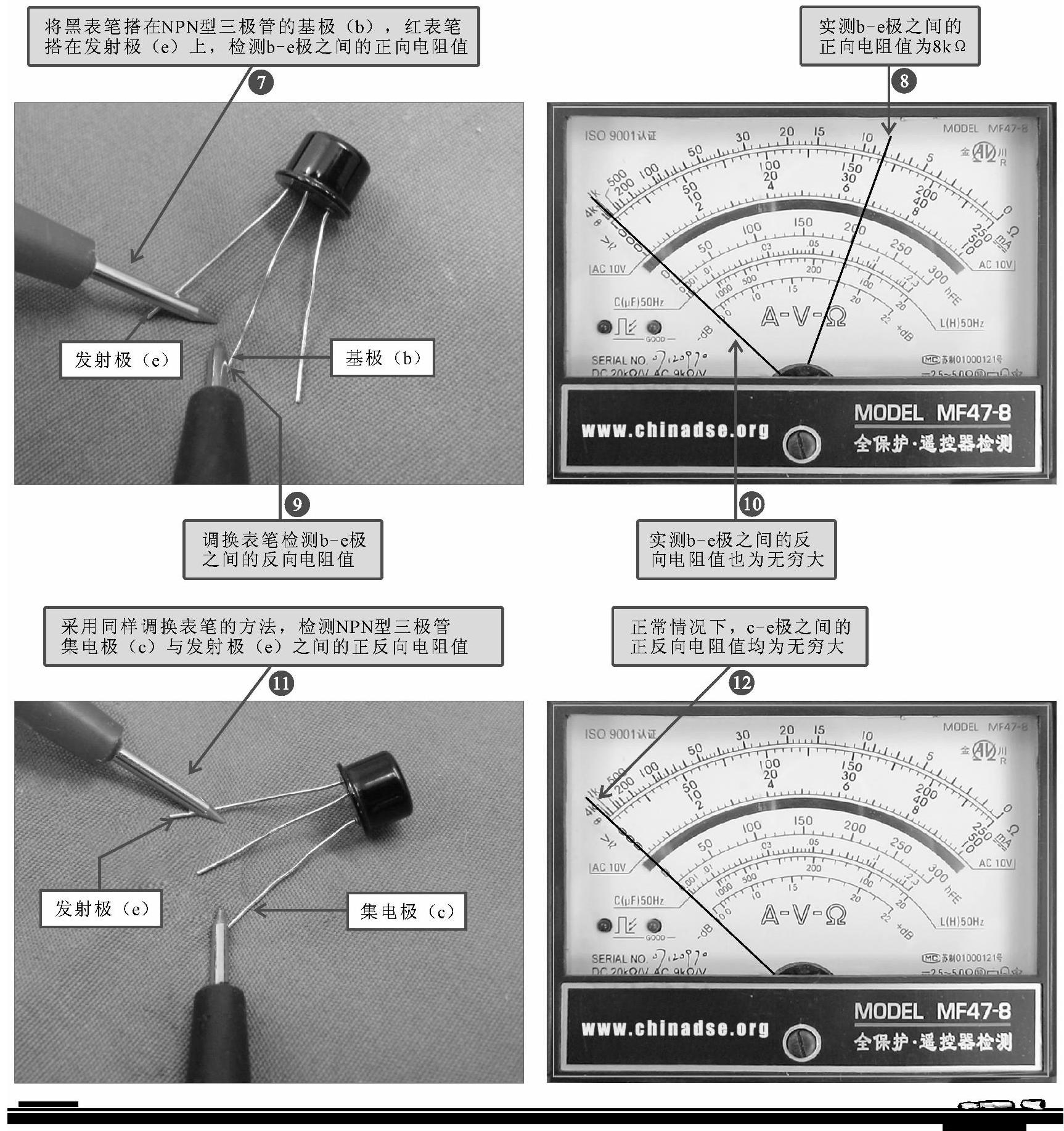

图3-8 NPN型三极管引脚间电阻值的检测方法（续）

【资料】

·NPN型三极管的三个引脚中：黑表笔接基极测正向电阻值，一般基极与集电极、基极与发射极之间的正向阻抗有一定值，且两只较接近，其他引脚间阻抗均为无穷大。

·根据引脚间电阻值的规律，也可以作为引脚极性的判断依据。

提问

在前4章学习时了解到，三极管不仅有NPN和PNP之分，按照制造材料还有锗三极管和硅三极管两种，它们引脚间的电阻值有区别吗？

回答

锗三极管和硅三极管引脚电阻值的检测方法和判断依据均相同，不同的是，这两种晶体三极管的实测电阻值不同，如：

在检测基极与集电极、基极与发射极之间的正向电阻值时，若电阻值大约为3～10kΩ，该三极管为硅管；若电阻值大约为500～1000Ω，则该三极管为锗管。

在检测基极与集电极、基极与发射极之间的反向电阻值时，若电阻值大约为500kΩ，该三极管为硅管；若电阻值大约为100kΩ，则该三极管为锗管。

这一规律，不失为判断三极管是锗三极管还是硅三极管的一种简单方法。

2.PNP型三极管的常规检测方法

用万用表欧姆挡检测PNP型三极管各引脚间电阻值的方法与NPN型三极管检测方法相似，只是测量结果有所不同。PNP型三极管引脚间电阻值的检测方法，如图3-9所示。

图3-9 PNP型三极管引脚间电阻值的检测方法

【资料】

·PNP型三极管的三个引脚中：红表笔接基极测正向电阻值，一般基极与集电极、基极与发射极之间的正向阻抗有一定值，其他引脚间阻抗均为无穷大。

·根据引脚间电阻值的规律，也可以作为引脚极性的判断依据。
