二极管（本书中指半导体二极管）是一种常用的半导体器件，下面通过具体实例介绍二极管的检测方法。通常，二极管有正负极之分，因此检测前能够准确区分引脚极性是检测二极管的关键环节。

对于一些没有明显标识信息的二极管，可以使用万用表的欧姆挡（电阻挡）进行简单判别。图3-1所示为二极管引脚极性的判别方法。

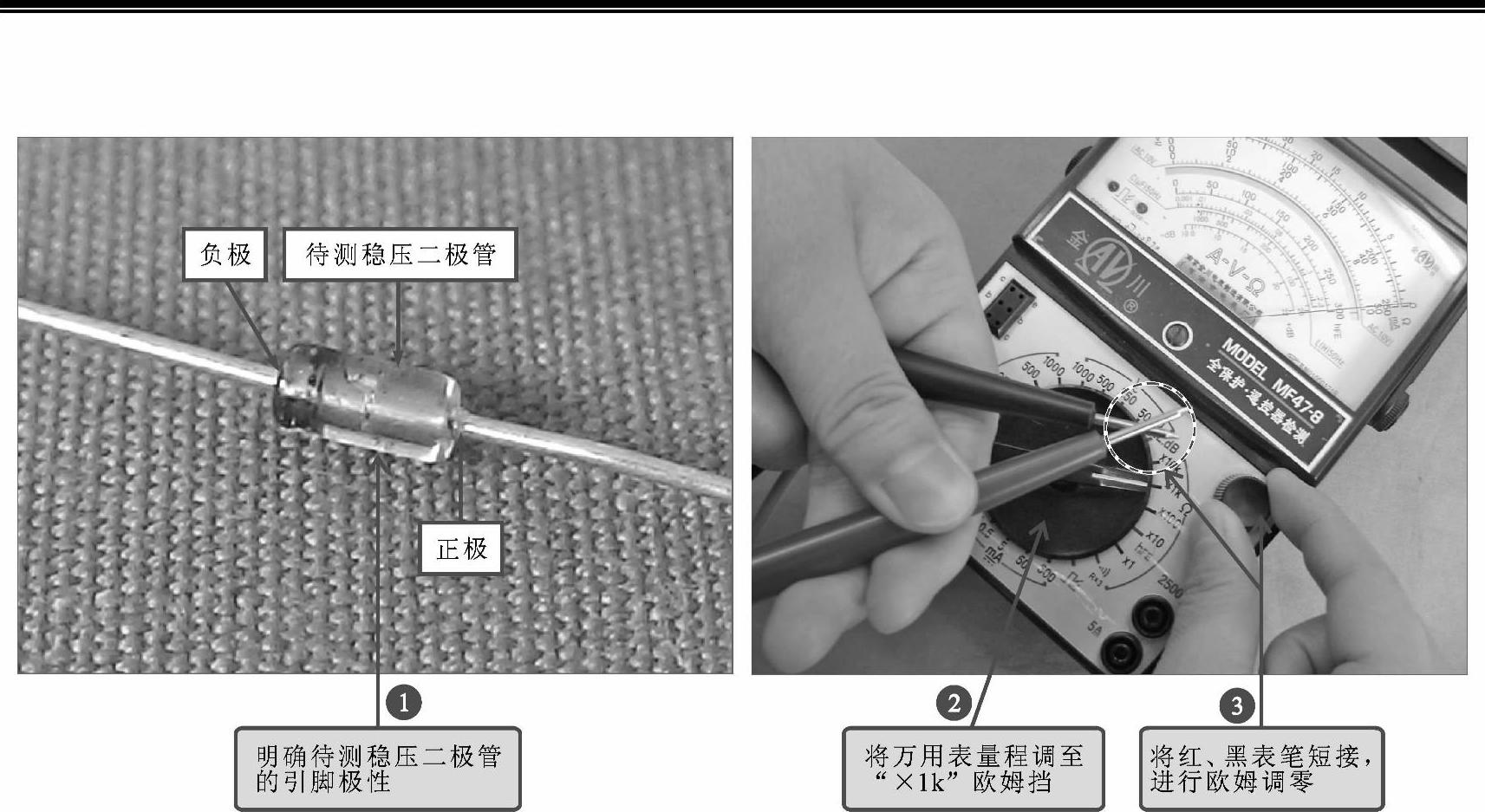

图3-1 二极管引脚极性的判别方法

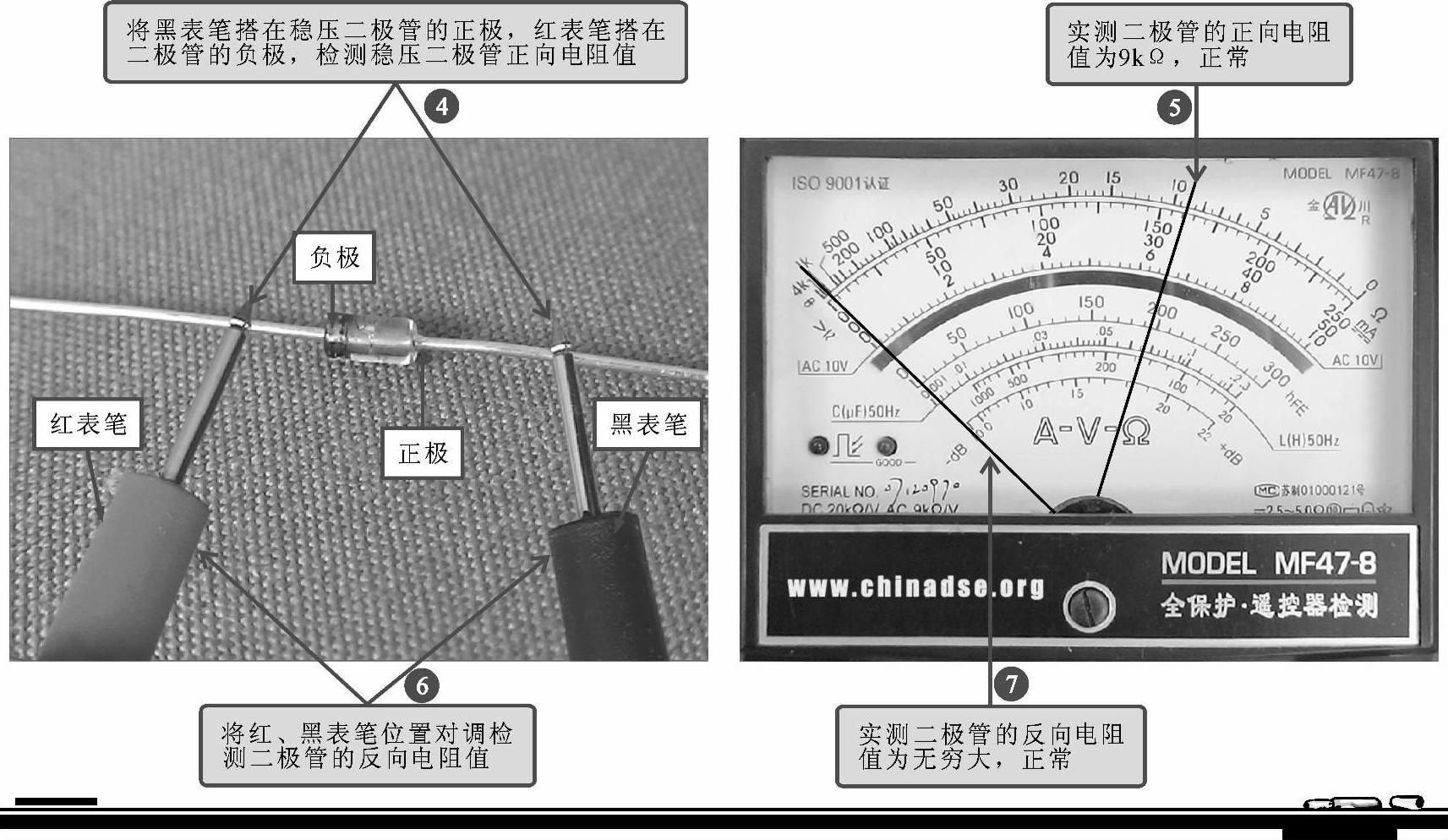

图3-1 二极管引脚极性的判别方法（续）

通常，二极管的正向电阻值较小，一般为几kΩ；反向电阻值较大，一般为几百kΩ，因此，当使用指针万用表检测二极管时，所测电阻值较小的一次，黑表笔所接的引脚为二极管的正极，红表笔所接的引脚为二极管的负极。

【注意】

使用数字万用表检测和判别二极管时，检测方法与指针万用表相似，但判断方法正好相反，即当使用数字万用表检测二极管时，所测电阻值较小的一次，红表笔所接的引脚为二极管的正极，黑表笔所接的引脚为二极管的负极。

提问

一般情况下，我们将万用表的黑表笔视为负极，红表笔视为正极，为什么检测二极管时，黑表笔搭在二极管的正极时，测试的是正向电阻值呢？

回答

这是由万用表的内部结构来决定的。使用指针万用表测量电阻时，其内部电池的正极连接黑表笔，电池的负极连接红表笔。根据我们对二极管单向导电特性的了解，当二极管正极接电源正极、负极接电源负极时为加正向电压情况，这样结合起来就不难理解了。

二极管的制作材料有锗半导体材料和硅半导体材料之分，在对二极管进行选配、代换时，准确区分二极管的制作材料也是十分关键的步骤。

通常，判别二极管制作材料时，主要依据不同材料的二极管其导通电压有明显区别这一特点进行判断，使用数字万用表的二极管挡进行检测。二极管制作材料的判别方法，如图3-2所示。

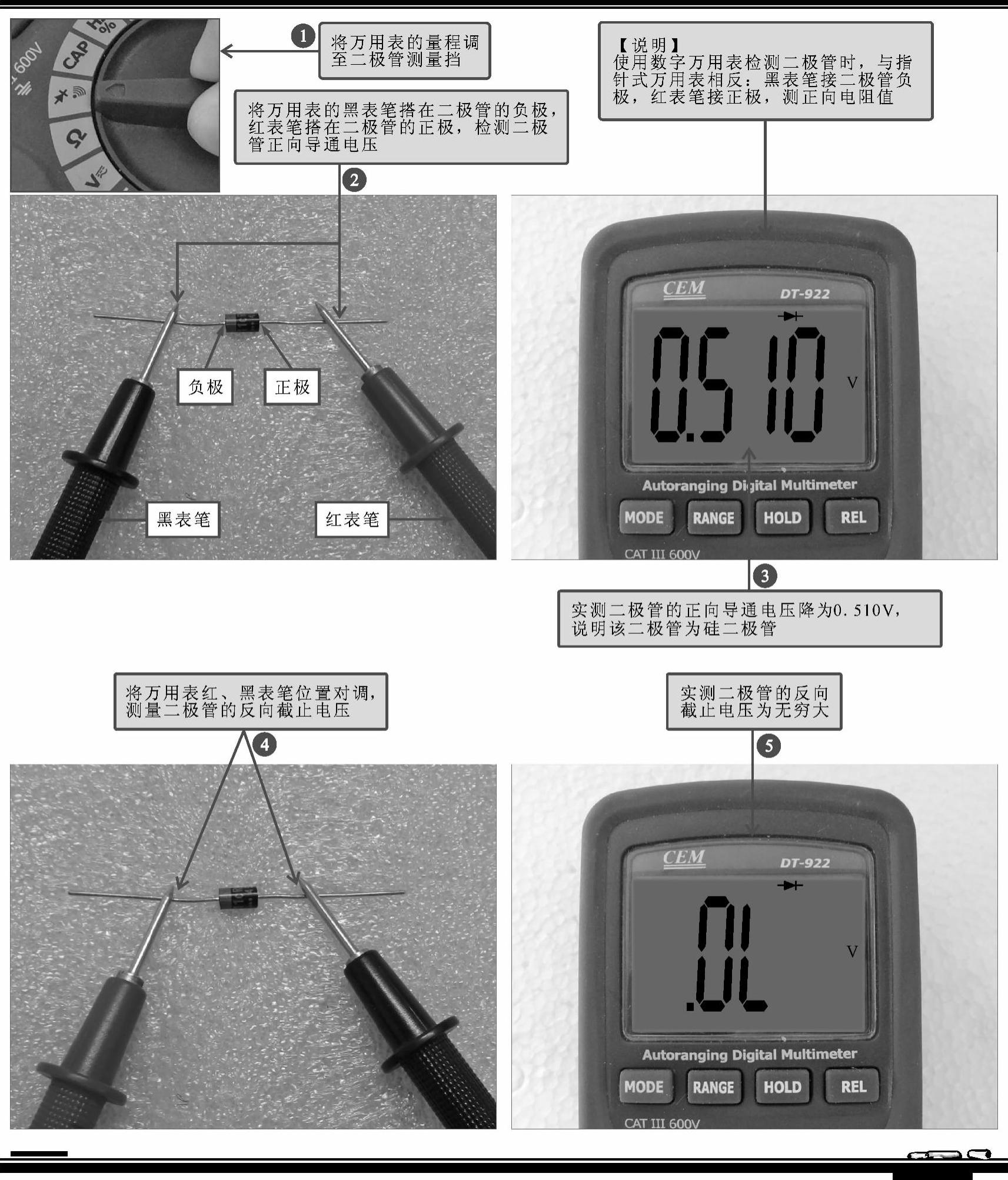

图3-2 二极管制作材料的判别方法

【资料】

若实测二极管的导通电压在0.2～0.3V内，则说明该二极管为锗二极管；若实测在0.5～0.7V范围内，则说明所测二极管为硅二极管。

可以看到，通过该测试方法即可了解到二极管的正向导通电压值，由于二极管导通电压是其基本的特性参数之一，在电子产品的设计、调整和测试环节，准确把握二极管的导通电压是十分重要的。

在实际使用中，二极管的种类多样，常见的有整流二极管、发光二极管、光敏二极管和双向触发二极管等。不同类型的二极管其检测方法也不尽相同。下面以几种典型二极管为例，进行实际的检测操作训练。
