钳形表用于检测电气设备或线缆工作时的电压与电流。使用钳形表时不需要断开电路即可直接进行检测。

1.钳形表的结构特点

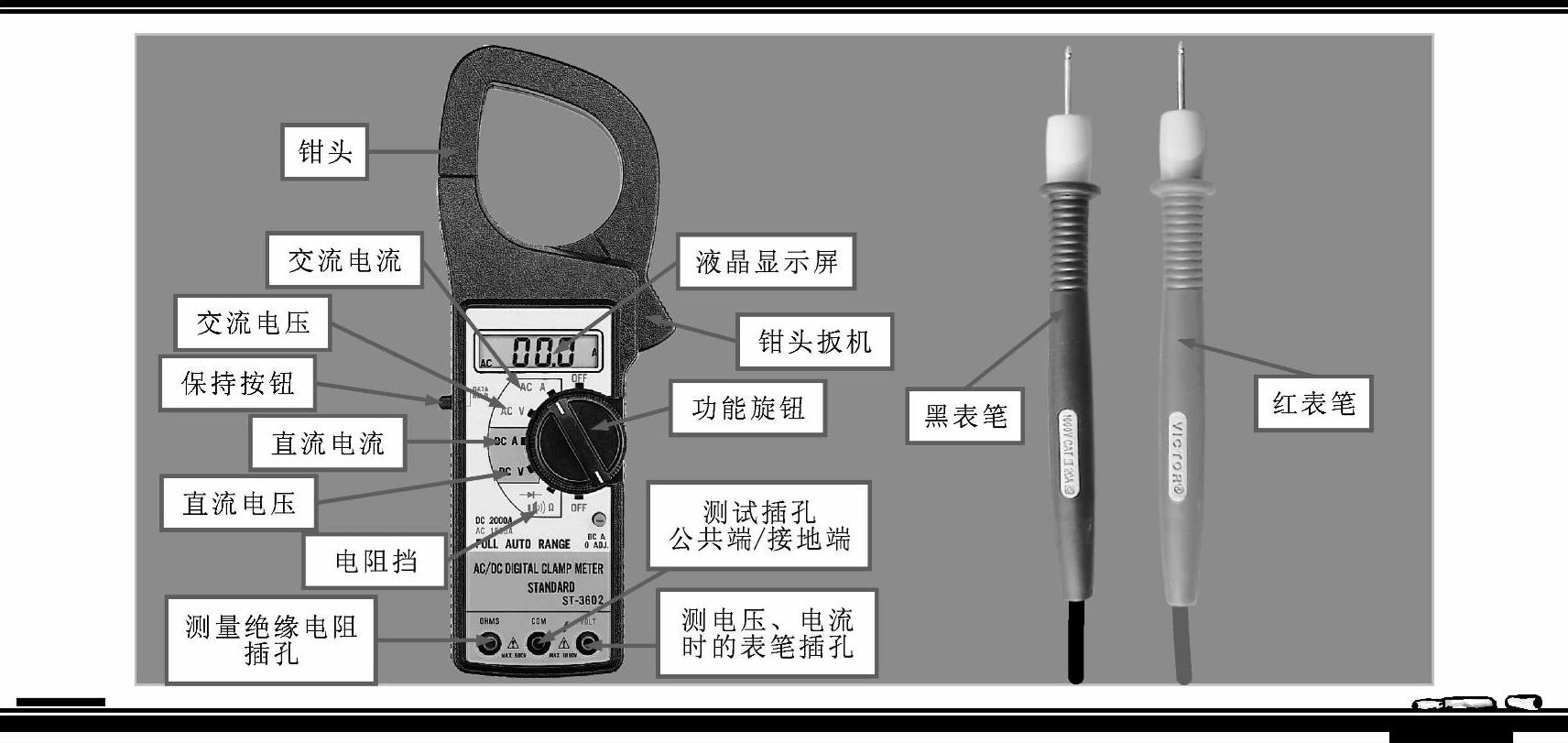

钳形表由钳头、钳头扳机、保持按钮、功能旋钮、液晶显示屏、表笔插孔和红、黑表笔等构成。图2-50所示为典型钳形表的结构。

图2-50 典型钳形表的结构

2.钳形表的使用方法

钳形表的使用方法分为两个步骤：一是根据检测物体调整钳形表的挡位；二是检测配电箱中经过断路器之后的电流量。

①使用钳形表时，应根据需要检测物体的电流量，调整钳形表的挡位，使用钳形表检测经过断路器之后的电流量时，应将挡位调至“AC200A”挡，将保持按钮“HOLD键”处于抬起状态，如图2-51所示。

图2-51 根据检测物体调整钳形表的挡位

②按下钳形表上的钳头扳机，使钳形表的钳头钳住经过断路器后输出的红色火线（相线），可以按下钳形表上的保持按钮“H0LD键”，使检测到的数值保留。然后再次按住钳头扳机，使钳形表的钳口打开，将其从配电箱中取出，读取钳形表上的数值，如图2-52所示。

图2-52 读取钳形表上的数值

【注意】

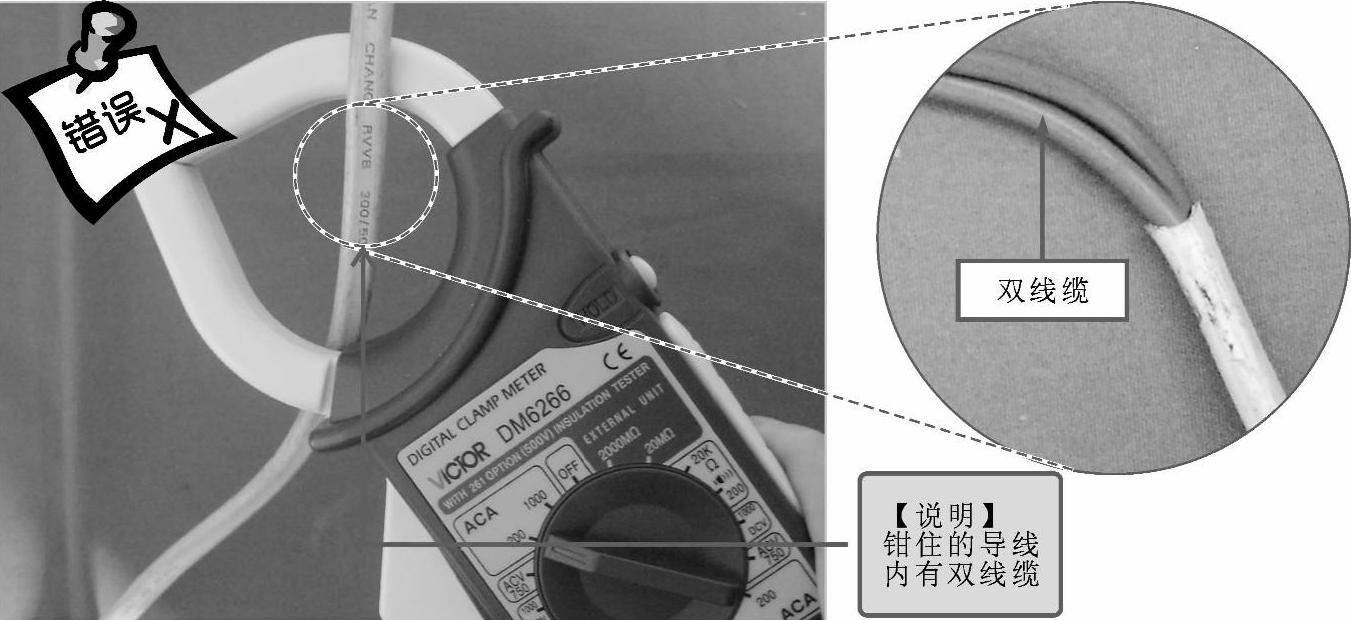

有些线缆的相线和零线被包裹在一个绝缘皮中，从外观上感觉是一根电线，此时使用钳形表检测时，实际上是钳住了两根导线，这样无法测量出真实的电流量，如图2-53所示。

图2-53 错误使用钳形表

提问

请问如何使用钳形表检测电压？

回答

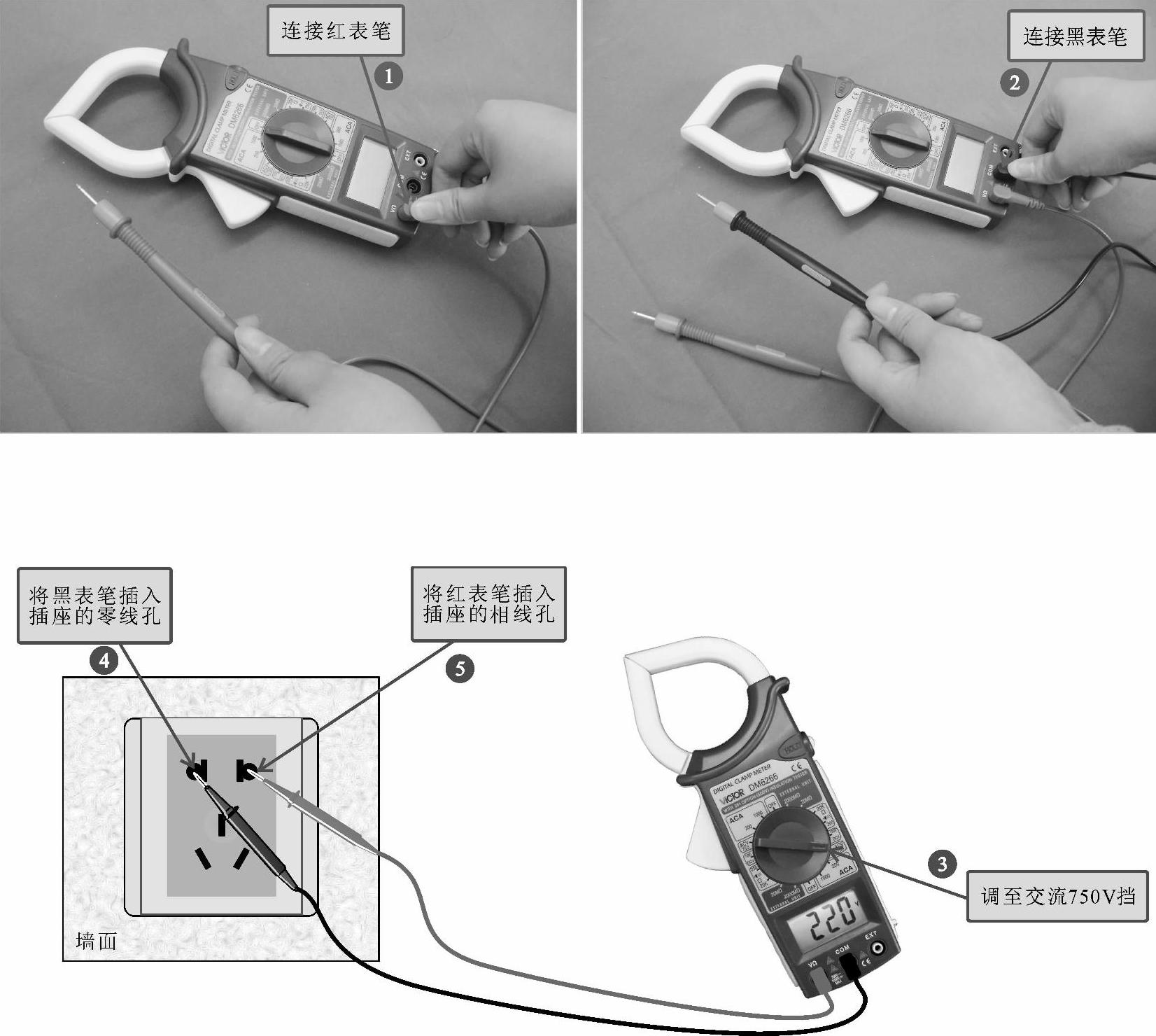

使用钳形表检测电压时，应当将红、黑表笔插入钳形表的表笔插孔中。再将钳形表的量程调整至交流电压挡，然后将黑表笔搭在零线上，红表笔搭在相线上。在正常情况时，应当可以检测到220V交流电压，如图2-54所示。

图2-54 钳形表检测电压
