万用表是用来检测直流电流、交流电流、直流电压、交流电压以及电阻值的检测工具，可分为指针式和数字式两种类型。

1.指针万用表的功效

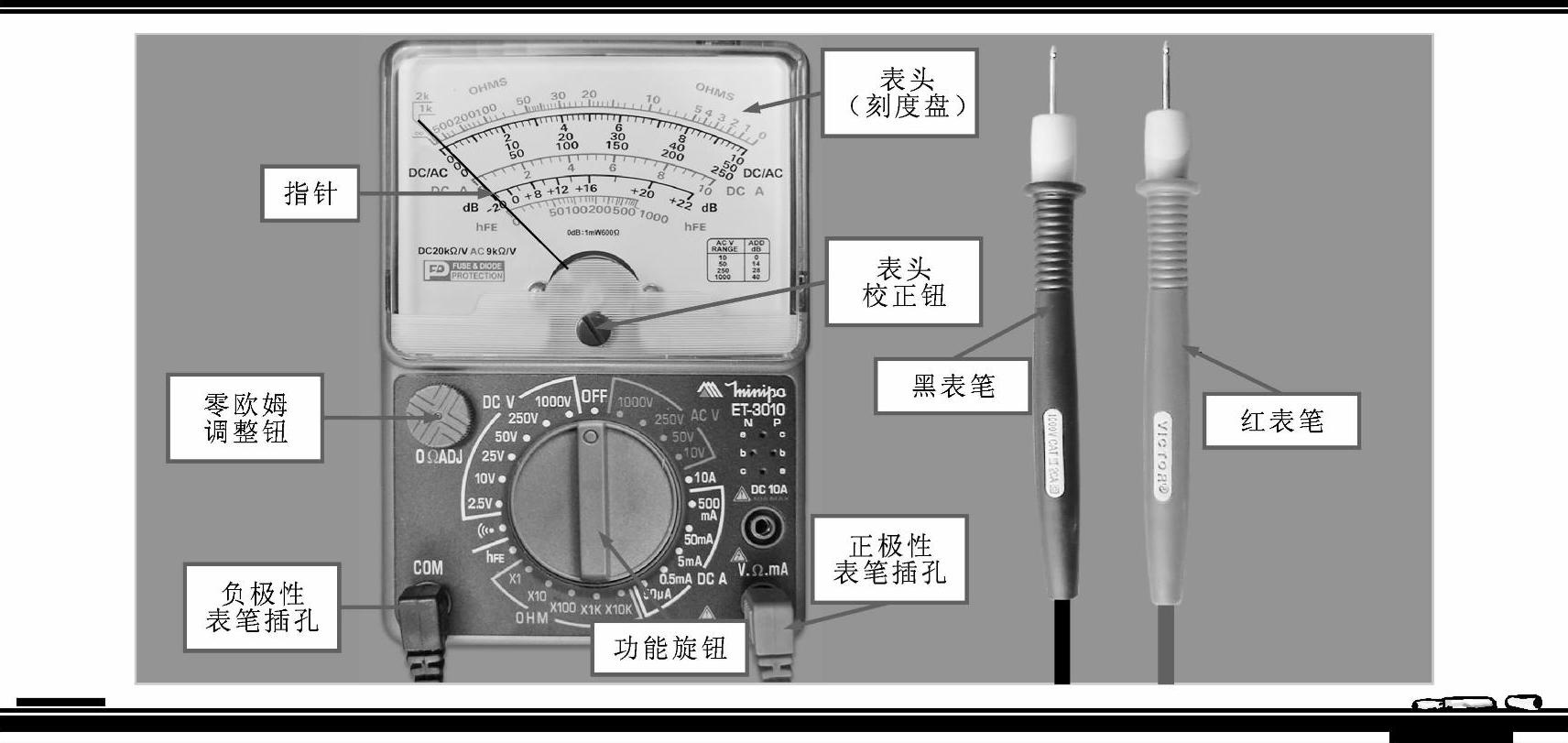

指针万用表又称为模拟万用表，响应速度较快，内阻较小，但测量精度较低。它是由指针刻度盘、功能旋钮、表头校正钮、零欧姆调节旋钮、表笔连接端、表笔等构成。图2-43所示为指针万用表的结构。

图2-43 指针万用表的结构

指针万用表的使用方法分为两个步骤：一是调整量程，连接表笔；二是短接调零，进行测试。

①在使用指针万用表时，根据被测电阻器的电阻值来调节欧姆挡，例如被测的电阻器上的标识为“2kΩ”，则应将指针万用表的量程调整为“×10k”欧姆挡，再将红、黑表笔分别插入对应的指针万用表用于检测电阻器的插孔中，如图2-44所示。

图2-44 调整指针万用表量程，连接表笔

图2-44 调整指针万用表量程，连接表笔（续）

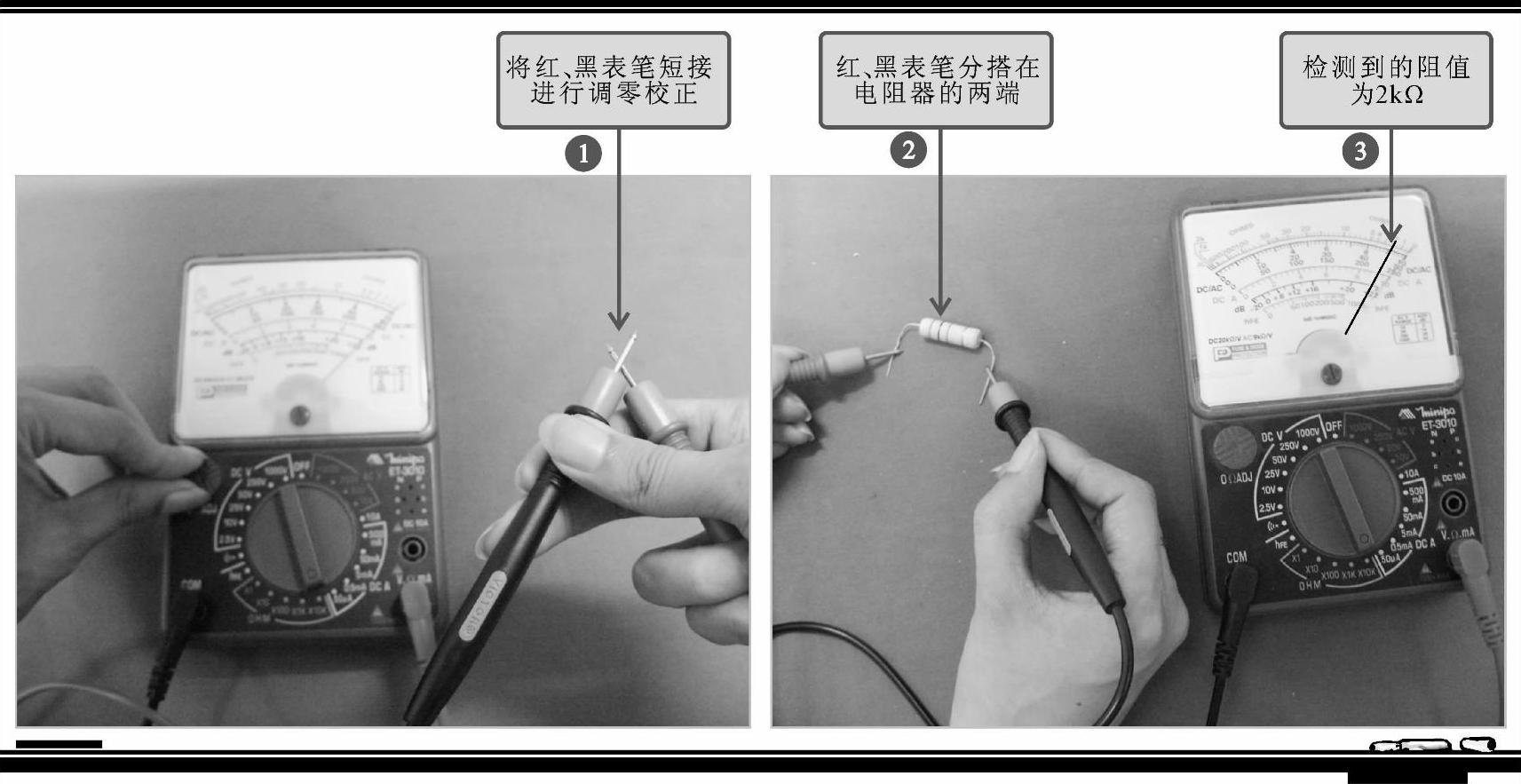

②将指针万用表水平放置，红、黑表笔对接，进行调零设置，然后将红、黑表笔分别搭在电阻器的两个引脚上，读取万用表上的读数即可，如图2-45所示。

图2-45 进行调零测试，进行检测

【注意】

在使用指针万用表测量直流电流时，应当注意调整红表笔的位置，将其插入DC挡插孔中。否则可能导致指针万用表无法正常显示测量的直流电流量，甚至可能导致指针万用表损坏。

2.数字万用表的功效

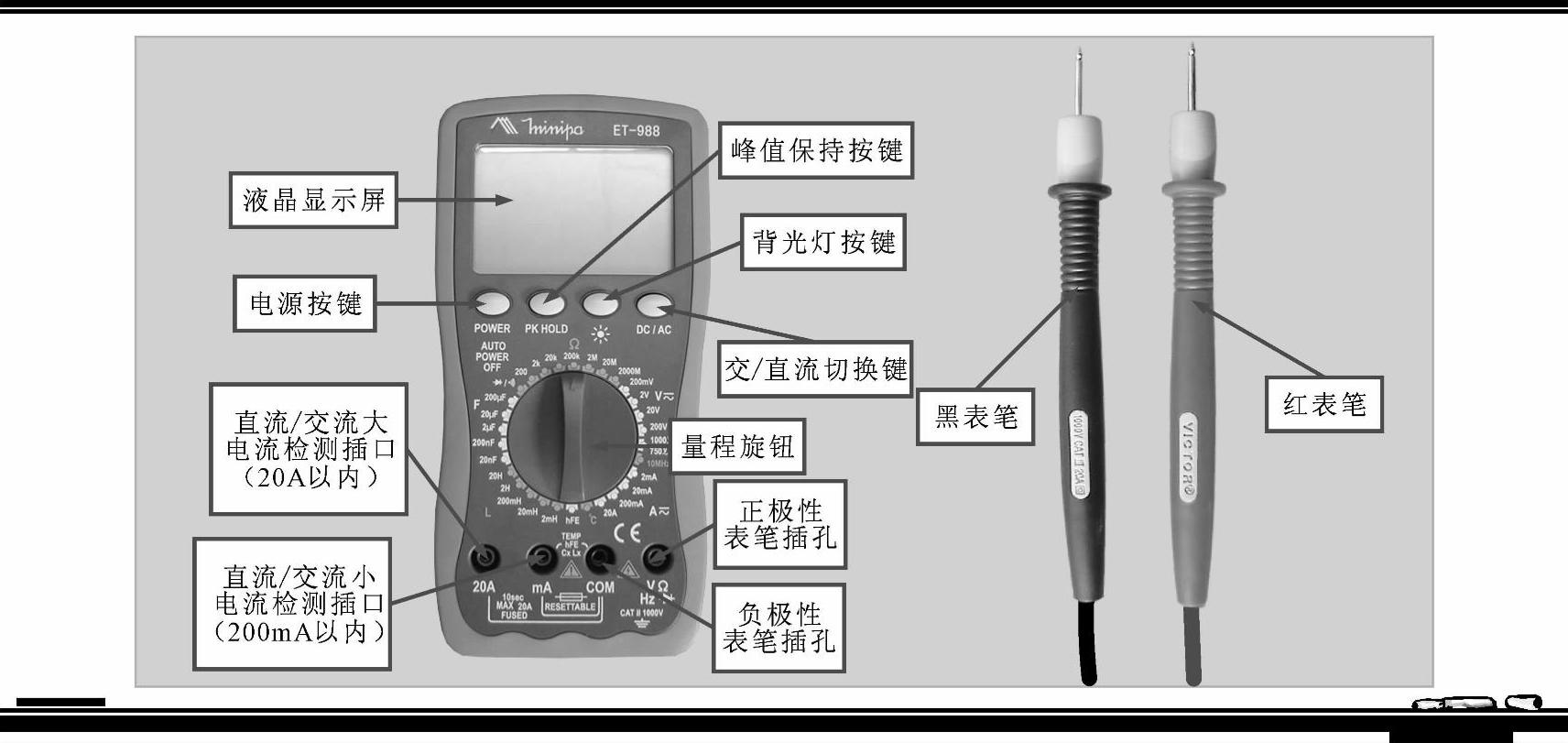

数字万用表读数直观方便，内阻较大，测量精度高。它由液晶显示屏、量程旋钮、表笔接端、电源按键、峰值保持按键、背光灯按键、交／直流切断键等构成。图2-46所示为数字万用表的结构特点。

图2-46 数字万用表的结构特点

数字外用表的使用方法分为两个步骤：一是调整量程，连接表笔；二是使用数字万用表检测电源插座电压。

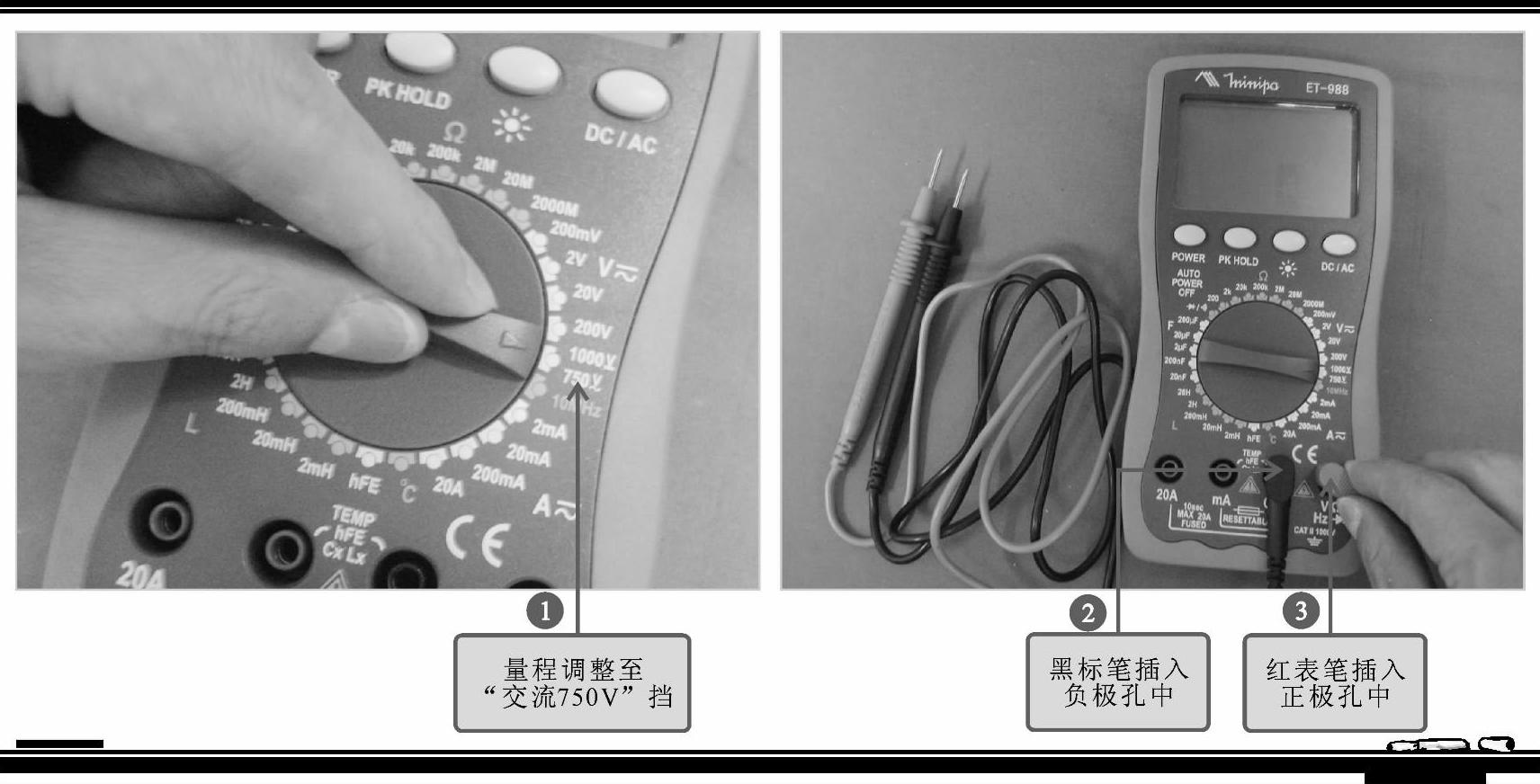

①使用数字万用表时，也需要根据欲测量电源插座的供电电压“交流220V”调整数字万用的量程。将量程调整至“交流750V”电压挡，黑表笔连接端插入负极孔中，红表笔连接端插入正极孔中，如图2-47所示。

图2-47 调整数字表量程，连接表笔

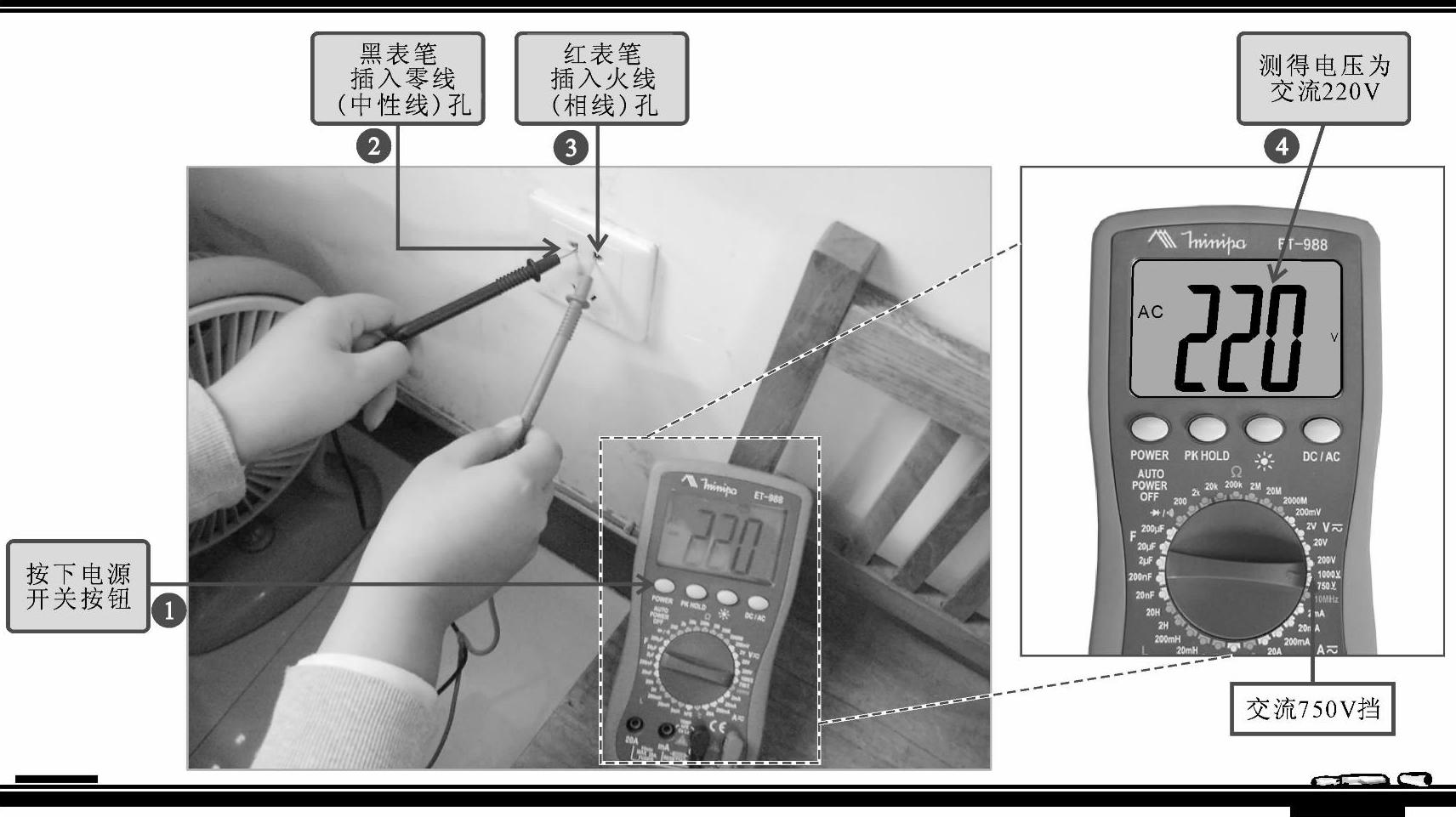

②将数字万用表的电源开关打开，先将黑表笔插入电源插座的零线（中性线）孔中，再将红表笔插入电源插座的火线（相线）孔中，即可检测到该电源接口处的电压值为“交流220V”，如图2-48所示。

图2-48 数字万用表的使用方法

【注意】

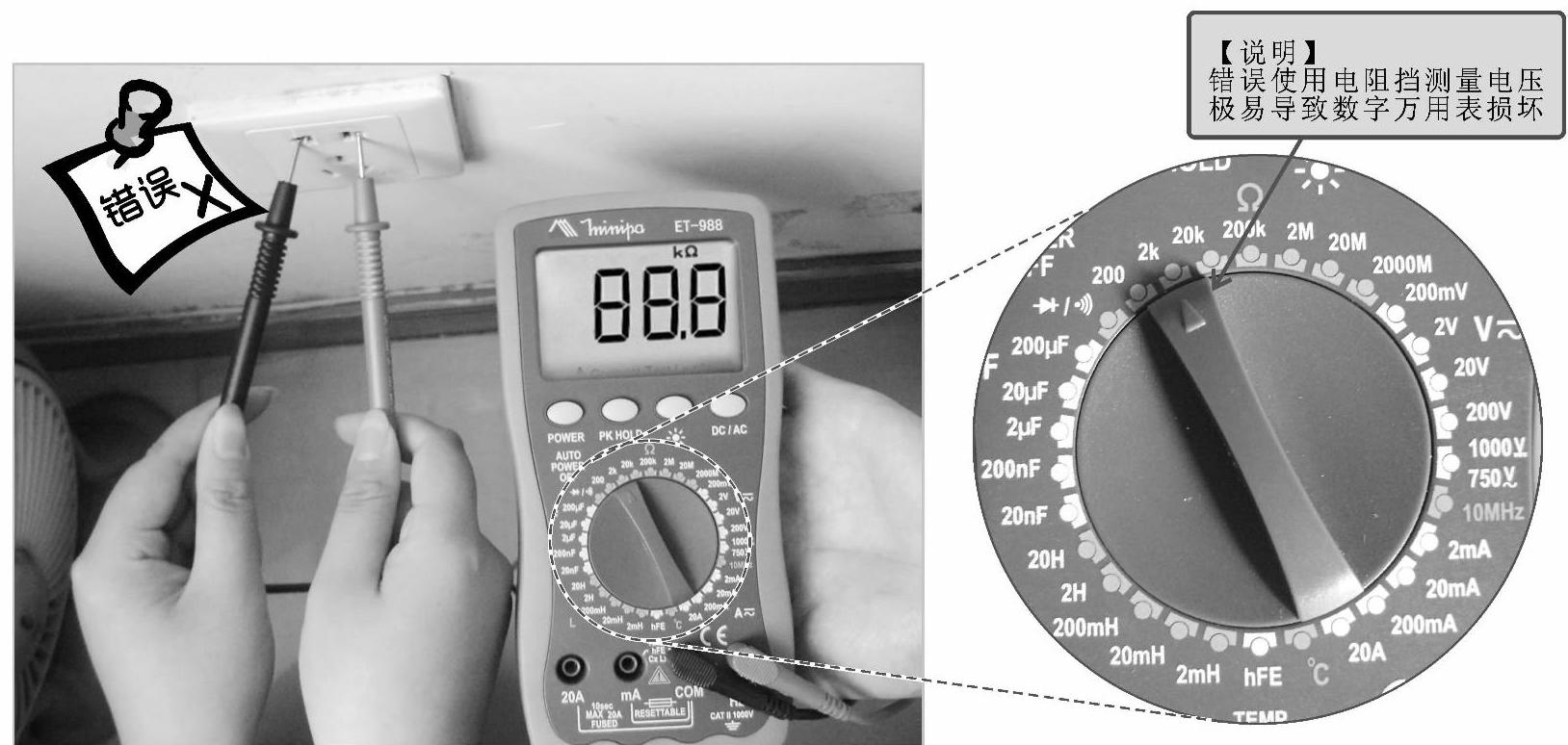

使用万用表检测交流电压时，有些学员未将数字万用表的量程调整至合适的交流电压挡，即用红、黑表笔检测交流电压，此时电流可能会将万用表内部击穿，导致万用表损坏，如图2-49所示。

图2-49 数字万用表的错误使用
