验电器是用于检测通电线缆和电气设备是否带电的检测工具，在电工操作中，可以分为高压验电器和低压验电器两种。

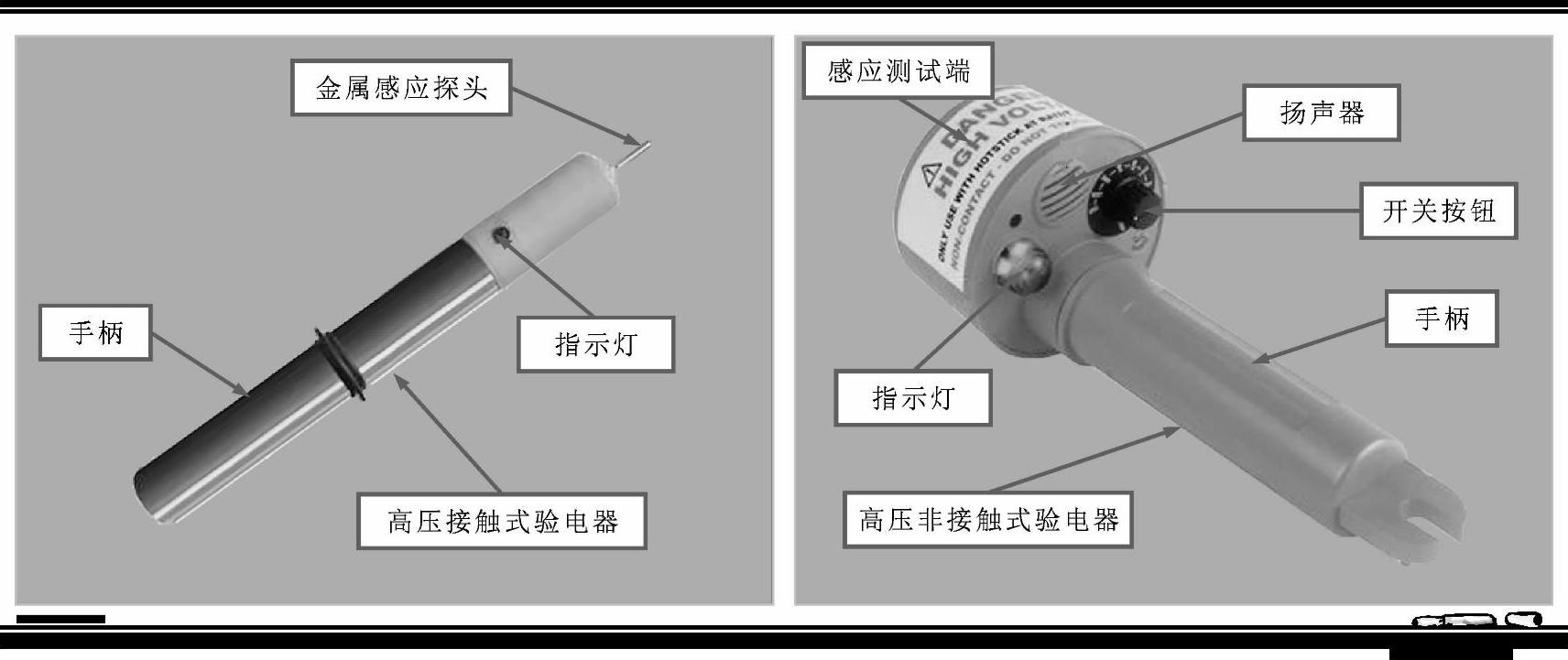

图2-36 高压验电器的种类特点

1.高压验电器的功效

图2-36所示为高压验电器。高压验电器多用来检测500V以上的高压。高压验电器可分为接触式和非接触式两种类型。接触式高压验电器由手柄、金属感应探头、指示灯等构成；非接触式高压验电器是由手柄、感应测试端、开关按钮、指示灯和扬声器等构成。

在使用高压验电器时，如果高压验电器的手柄长度不够，可以使用绝缘物体延长手柄。应当用佩戴绝缘手套的手去握住高压验电器的手柄，不可以将手越过护环，再将高压验电器的金属探头接触待测高压线缆，或使用感应部位靠近高压线缆，如图2-37所示，高压验电器上的蜂鸣器发出报警声，证明该高压线缆正常。

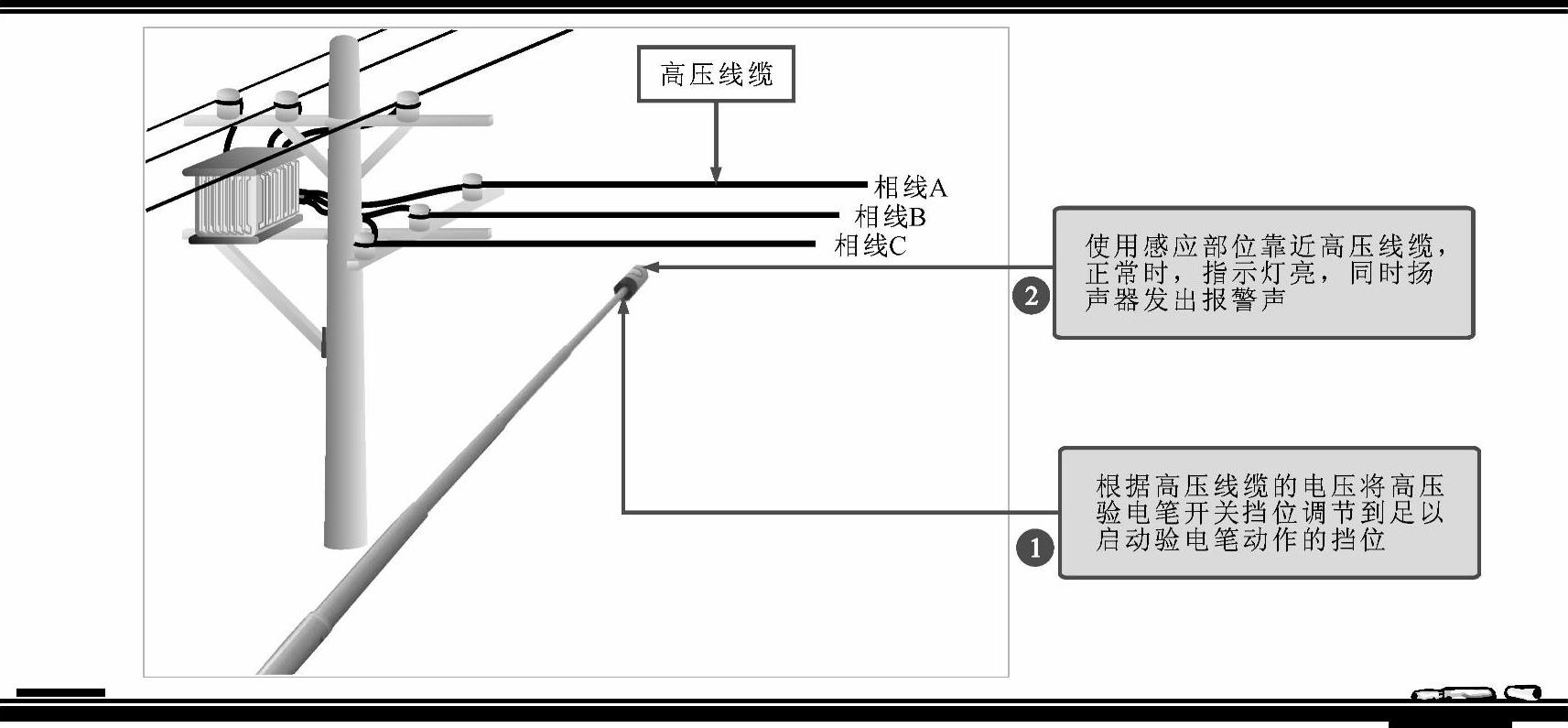

图2-37 高压验电器的使用方法

【注意】

使用高压非接触式验电器时，若需检测某个电压，该电压必须达到所选挡位的启动电压。高压非接触验电器越靠近高压线缆，启动电压越低，距离越远，启动电压越高。

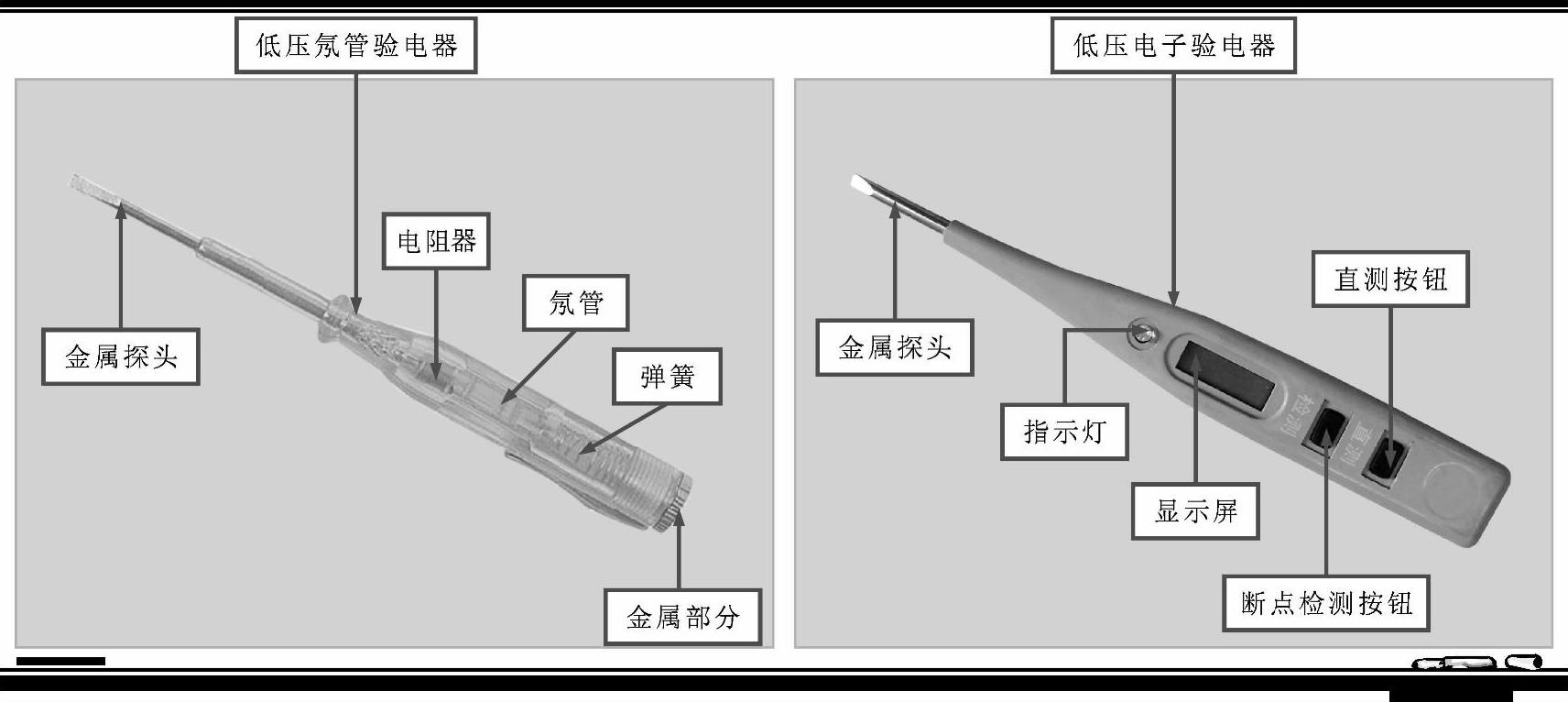

图2-38 低压验电器的种类和结构

2.低压验电器的功效

低压验电器多用于检测12～500V的低压，其外形较小，便于携带，多设计为螺丝刀形或钢笔形。低压验电器可以分为低压氖管验电器与低压电子验电器，如图2-38所示。低压氖管验电器是由金属探头、电阻器、氖管、尾部金属部分以及弹簧等构成；低压电子验电器是由金属探头、指示灯、显示屏、按钮等构成。

下面根据低压验电器的种类特点，分两个方面讲解低压氖管验电器和低压电子验电器的使用方法。

（1）低压氖管验电器的使用方法

使用低压氖管验电器时，应用一只手握住氖管低压验电器，大拇指按住尾部的金属部分，将其插入220V 电源插座的火线（即相线）孔中，如图2-39所示。正常时，可以看到氖管低压验电器中的氖管发亮光，证明该电源插座带电。

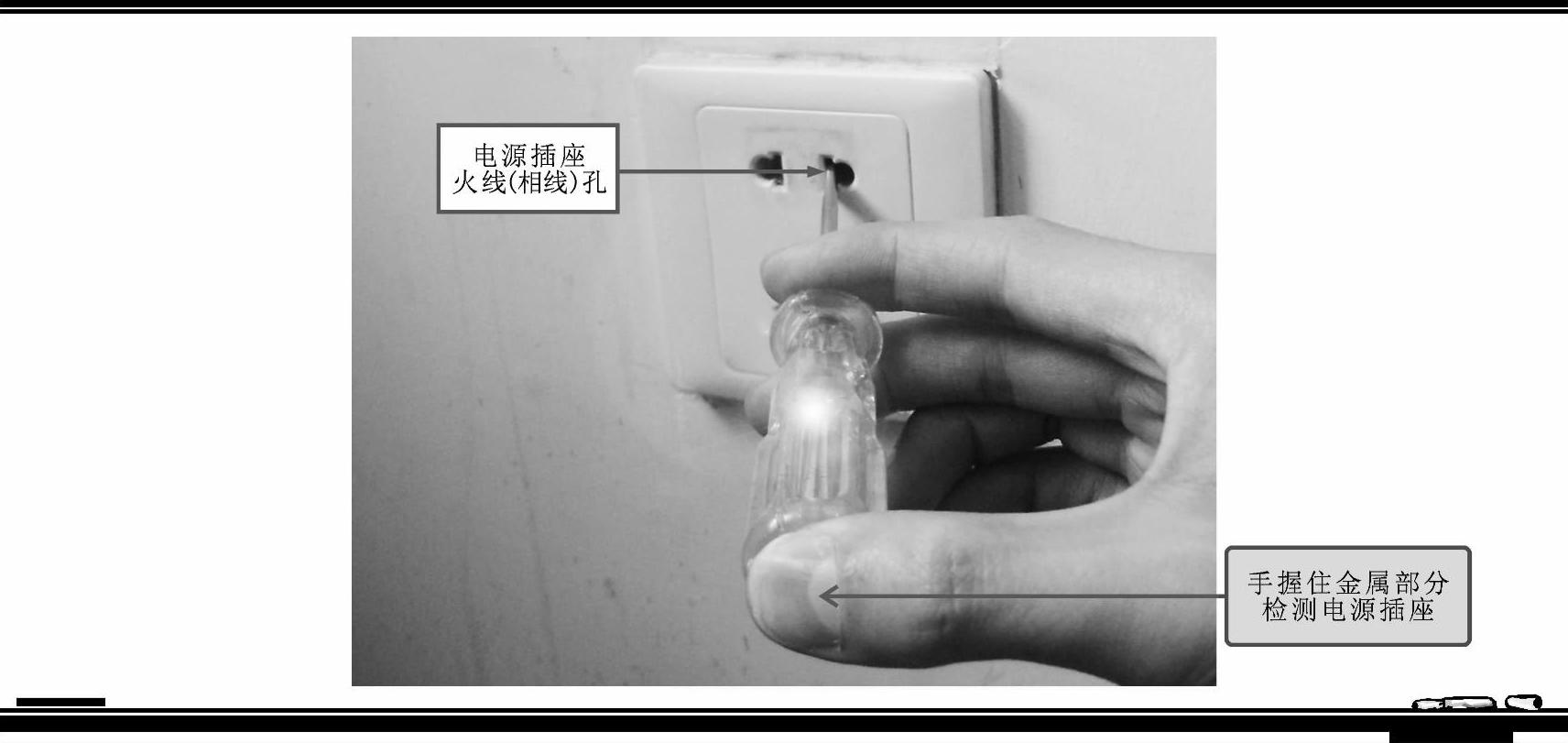

图2-39 低压氖管验电器的使用方法

【注意】

有些学员在使用低压氖管验电器检测时，未将拇指接触低压氖管验电器尾部的金属部分，氖管不亮，无法正确判断该电源是否带电。在检测时，也不可以用手触摸低压氖管验电器的金属检测端，这样会造成触电事故的发生，对人体造成伤害，如图2-40所示。

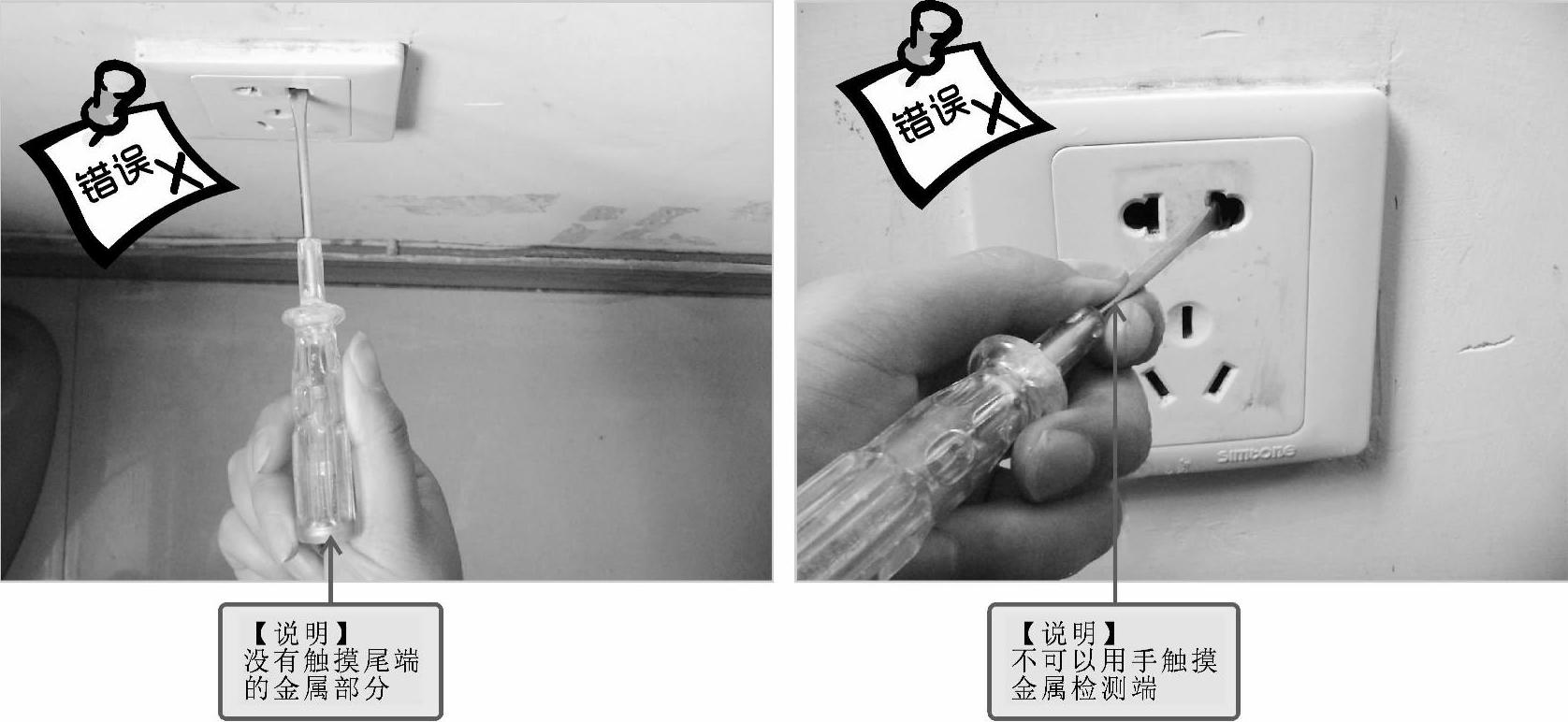

图2-40 低压氖管验电器的错误使用

（2）低压电子验电器的使用方法

使用低压电子验电器时，可以按住电子试电笔上的“直测按钮”，将其插入电源插座的火线（相线）孔，低压电子验电器的显示屏上即会显示出测量的电压，指示灯亮；当其插入零线（即中性线）孔时，低压电子验电器的显示屏上无电压显示，指示灯不亮，如图2-41所示。

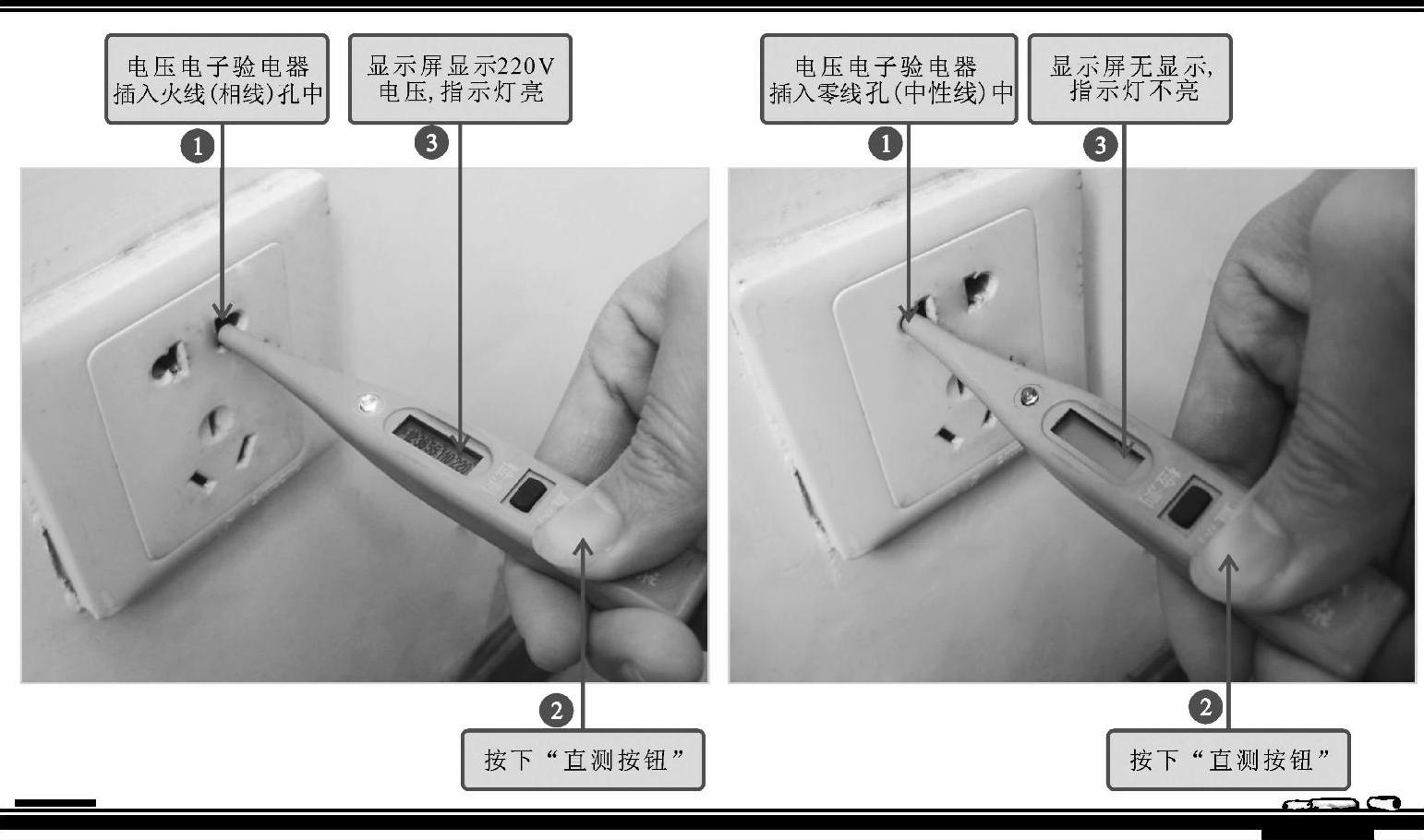

图2-41 低压电子验电器的使用方法

低压电子验电器还可用于检测线缆中是否存在断点。将待测线缆连接在火线（相线）上，按下电子试电笔上的“检测按钮”。将低压电子验电器的金属探头靠近线缆，进行移动，显示屏上会出现“”时说明该段线缆正常；当低压电子验电器检测的地方“”标识消失，说明该点为线缆的断点，如图2-42所示。

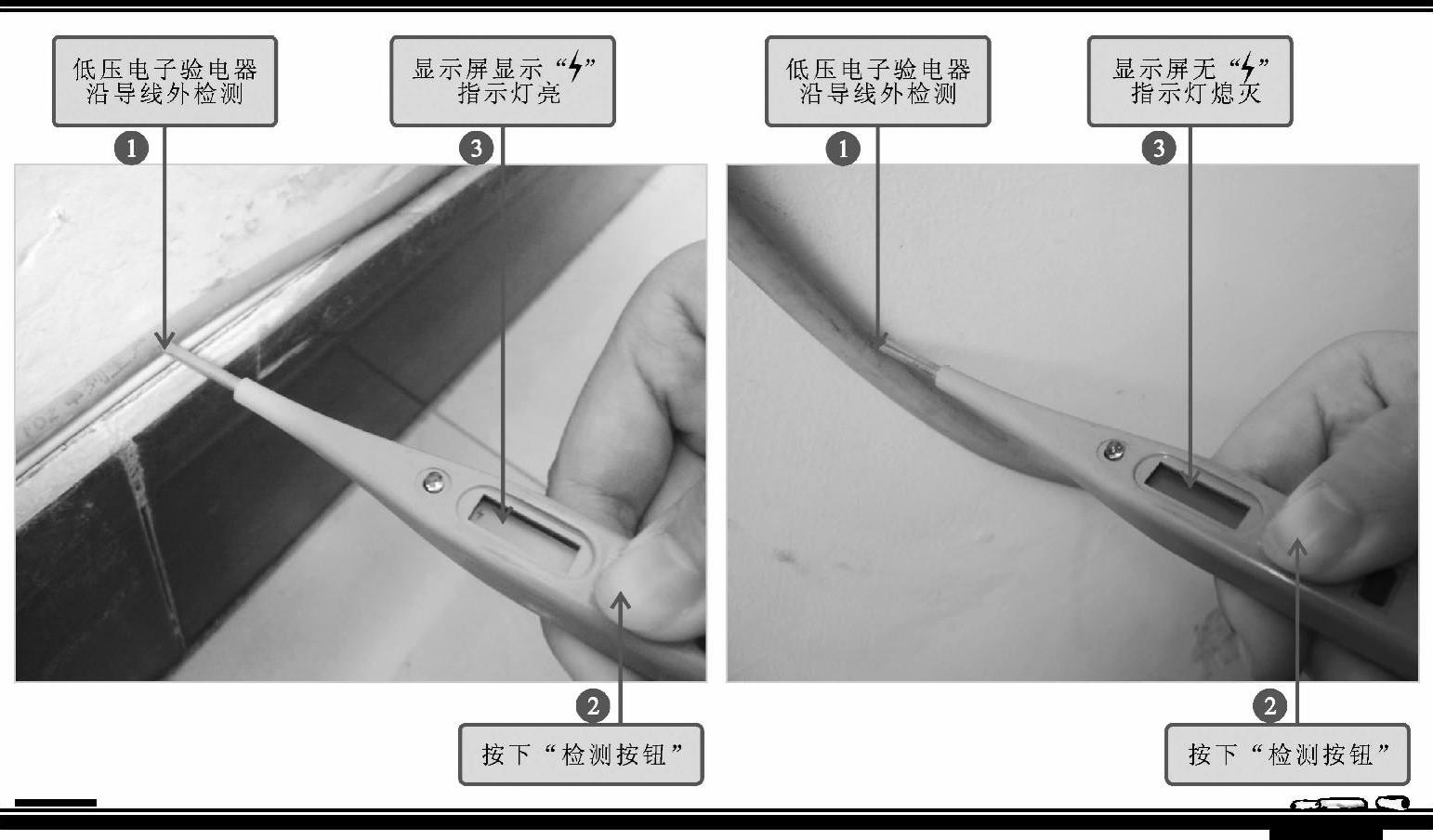

图2-42 使用电子试电笔检测断点
