焊接工具的功效及优点分析

2023-06-22 理论教育版权反馈

【摘要】：图2-24 常用电烙铁的实物外形1.电烙铁电烙铁是手工焊接、补焊、代换元器件时最常用工具之一。而且由于其携带方便、价格低廉，是目前应用最广泛的手工焊接工具；恒温式电烙铁可以通过电控（或磁控）的方式准确地控制焊接温度，因此常应用于对焊接质量要求较高的场合；吸锡式电烙铁则将吸锡器与电烙铁的功能合二为一，非常便于在拆焊焊接的环境使用。此外，根据焊接产品的要求，还有防静电式和自动送锡式等特殊电烙铁。

对电子元器件进行焊接时，常会使用到一些焊接工具，包括电烙铁、吸锡器、热风焊机、焊料以及其他一些辅助工具。

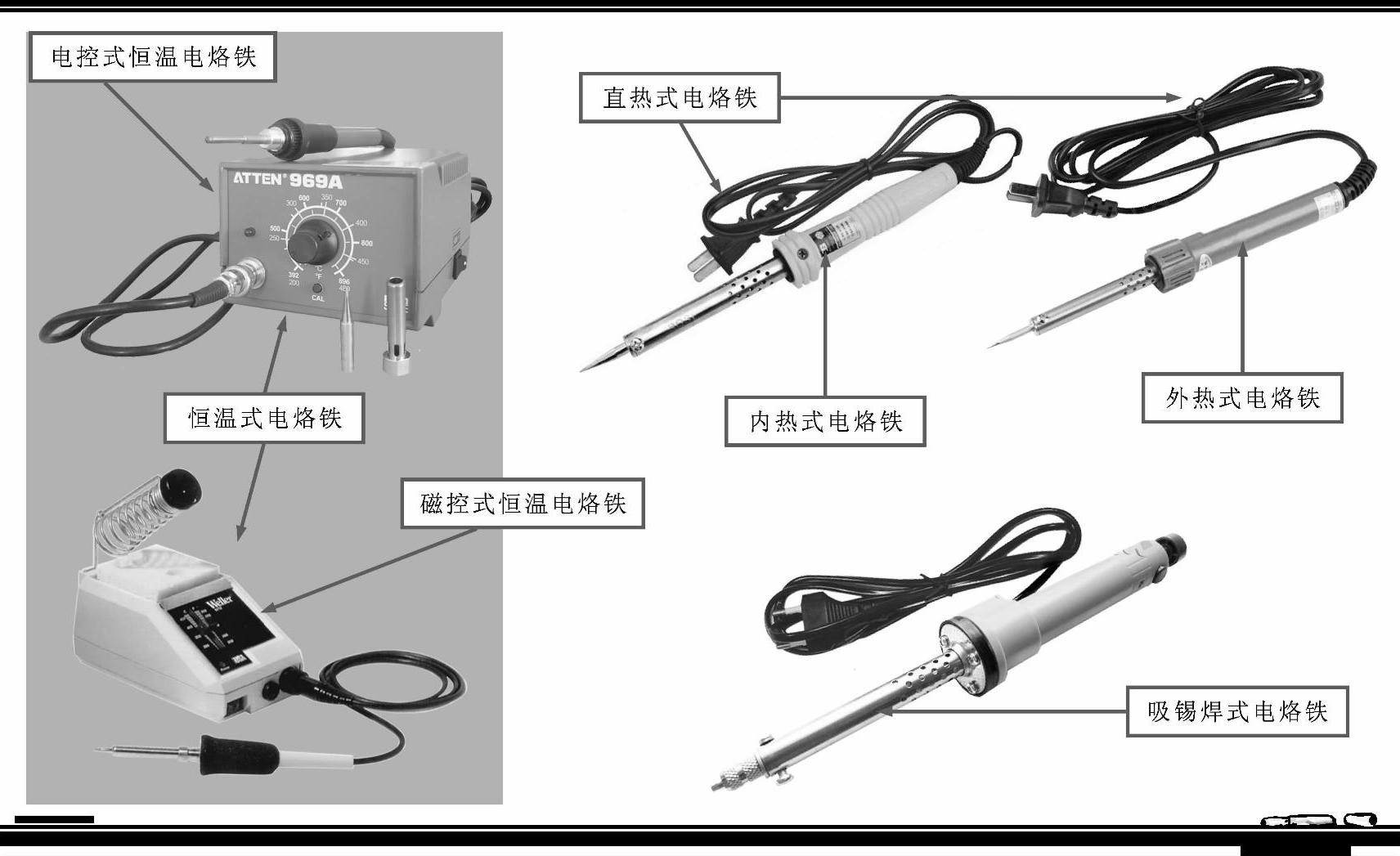

图2-24 常用电烙铁的实物外形

1.电烙铁

电烙铁是手工焊接、补焊、代换元器件时最常用工具之一。根据其不同的加热方式，可分为直热式、恒温式和吸锡焊式电烙铁等。图2-24所示为常用电烙铁的实物外形。其中，直热式电烙铁具有升温快、重量轻等特点，应用最为广泛。而且由于其携带方便、价格低廉，是目前应用最广泛的手工焊接工具；恒温式电烙铁可以通过电控（或磁控）的方式准确地控制焊接温度，因此常应用于对焊接质量要求较高的场合；吸锡式电烙铁则将吸锡器与电烙铁的功能合二为一，非常便于在拆焊焊接的环境使用。此外，根据焊接产品的要求，还有防静电式和自动送锡式等特殊电烙铁。

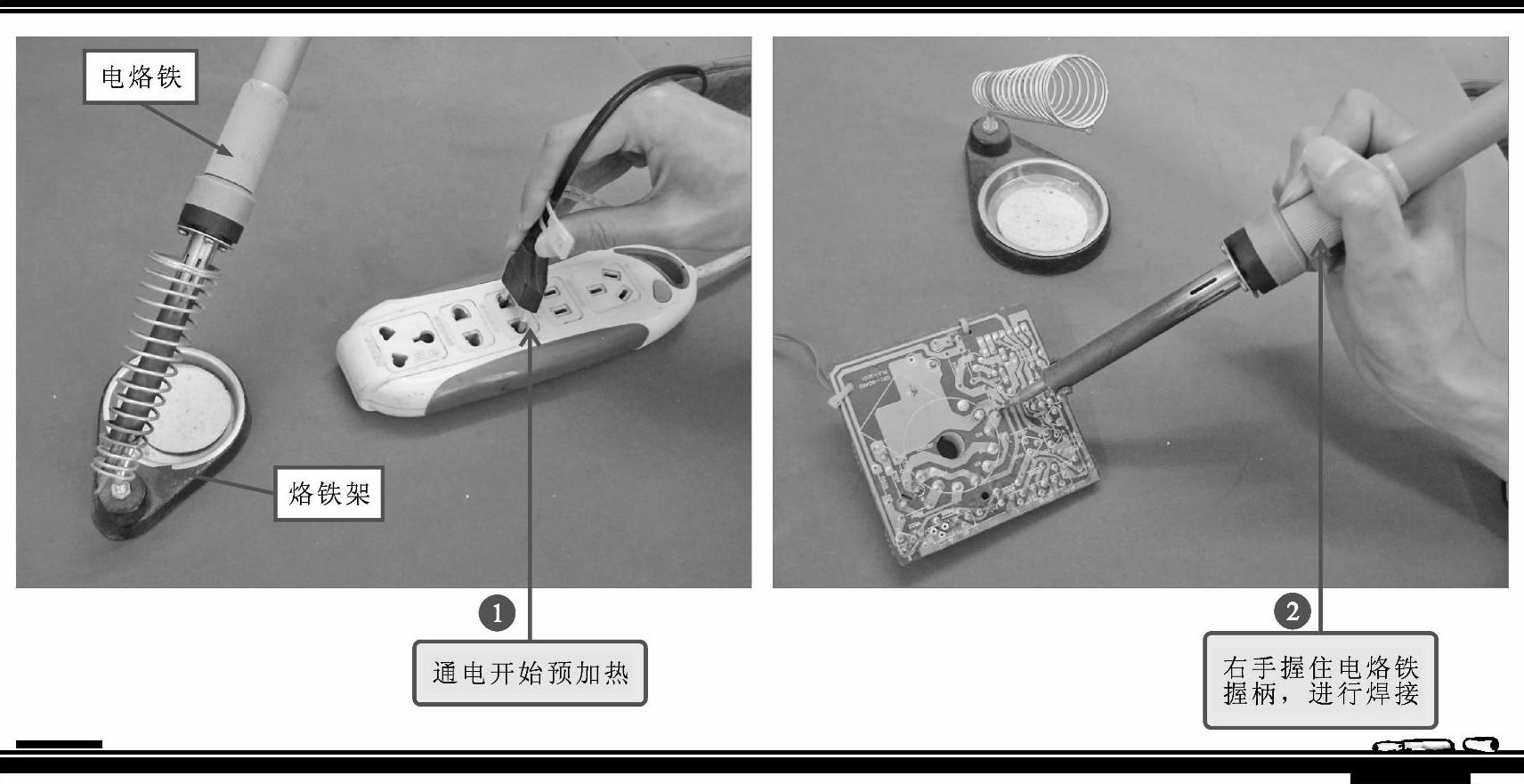

使用电烙铁时，电烙铁要进行预加热。在此过程中，最好将电烙铁放置到烙铁架上，以防烫伤或火灾事故的发生。当电烙铁达到工作温度后，右手握住电烙铁的握柄处，对需要焊接的部位进行焊接，如图2-25所示。注意右手不要过于靠近烙铁头，以防烫伤手指。

图2-25 电烙铁的使用方法

【注意】

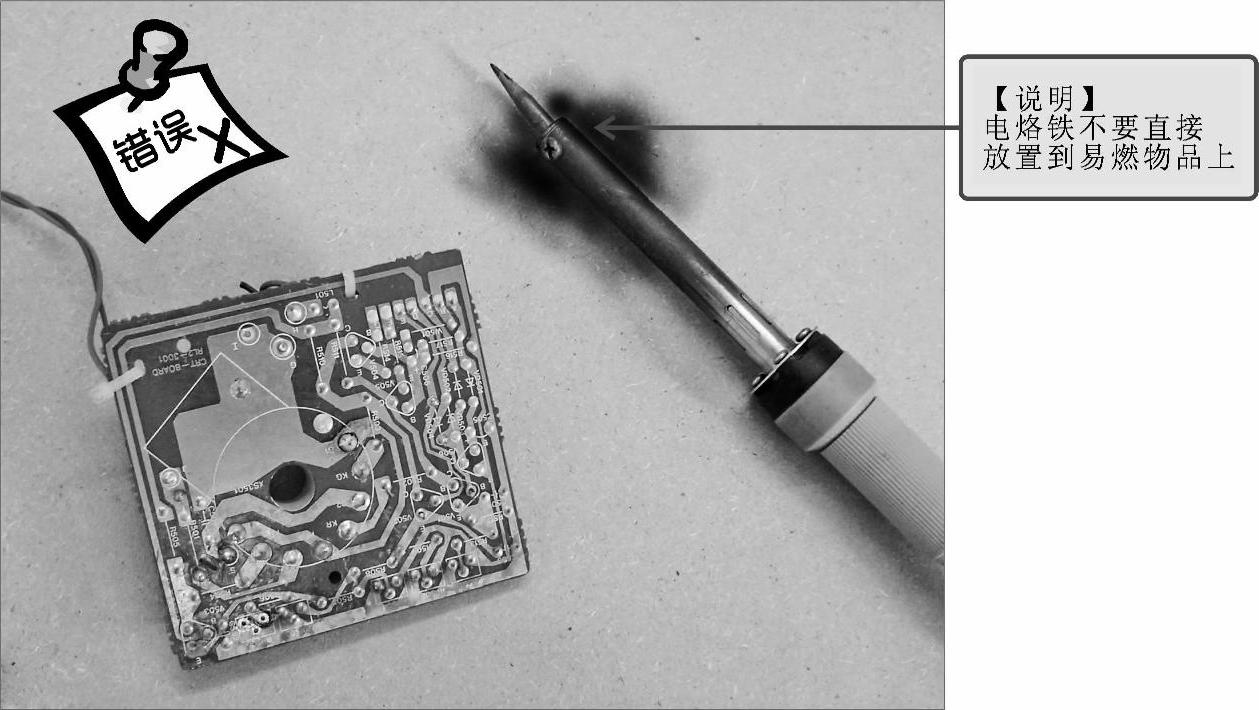

电烙铁预热过程中，烙铁头的温度会不断增加。注意一定不要将其放置到可燃物上，例如木板、塑料等，以防发生火灾事故，如图2-26所示。

图2-26 电烙铁的错误放置位置

2.热风焊机

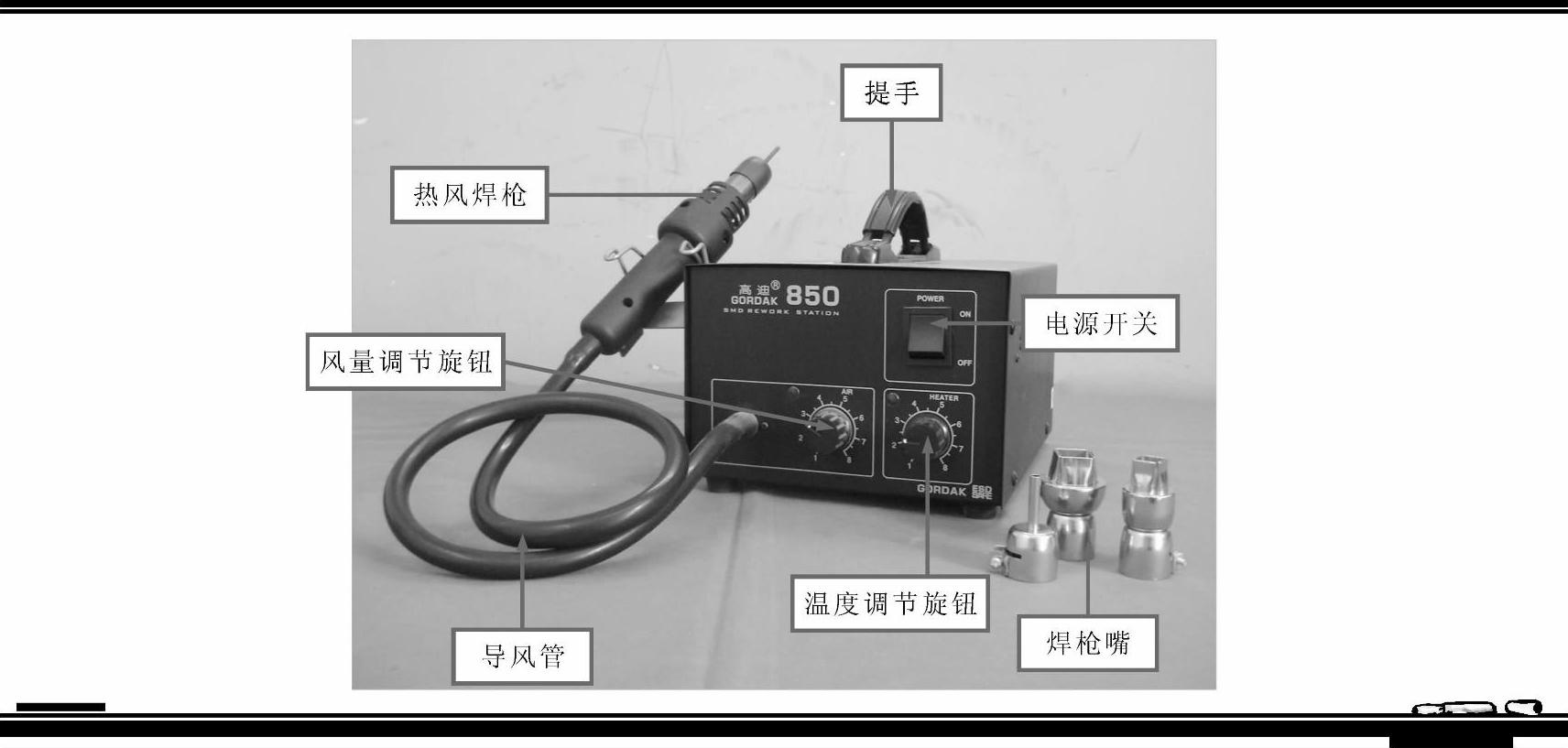

热风焊机是专门用来拆焊贴片元器件的设备，主要由机身、提手、热风焊枪、导风管、电源开关、温度调节旋钮和风量调节旋钮等部分构成。它的焊枪嘴可以根据贴片元器件的大小和外形进行更换，如图2-27所示。

图2-27 热风焊机的主要结构

热风焊机的焊接操作分为三个步骤：一是通电开机；二是调整温度与风量；三是进行拆焊。

①将热风焊机的电源插头插到插座中，拿起热风焊枪，打开电源开关，如图2-28所示。机器启动后，注意不要将焊枪的枪嘴靠近人体或可燃物。

图2-28 通电开机

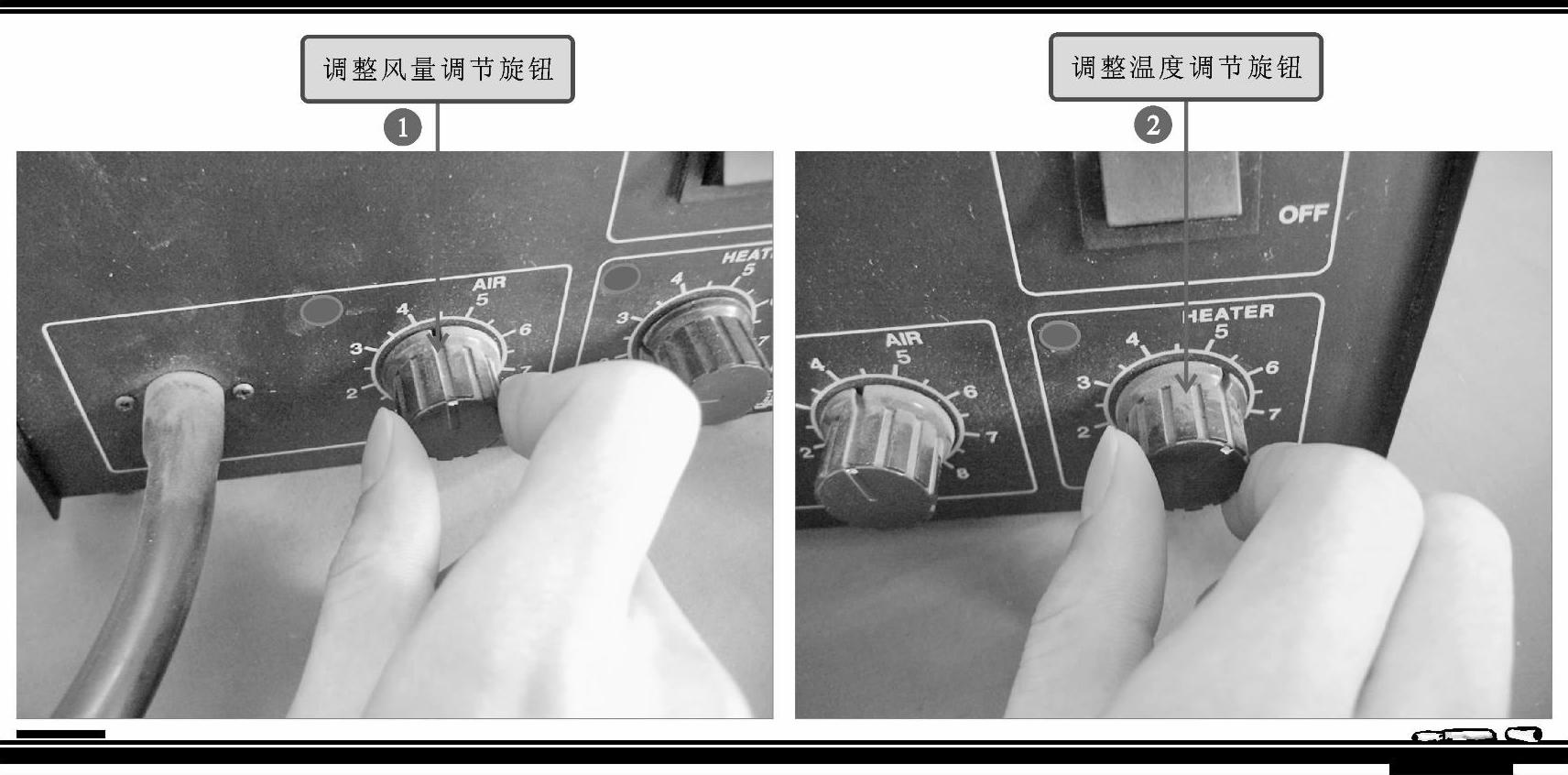

②调整热风焊机面板上的温度调节旋钮和风量调节旋钮，如图2-29所示。两个旋钮都有八个挡位，通常将温度旋钮调至5～6挡，风量调节旋钮调至1～2挡或4～5挡即可。

图2-29 调整温度和风量

【注意】

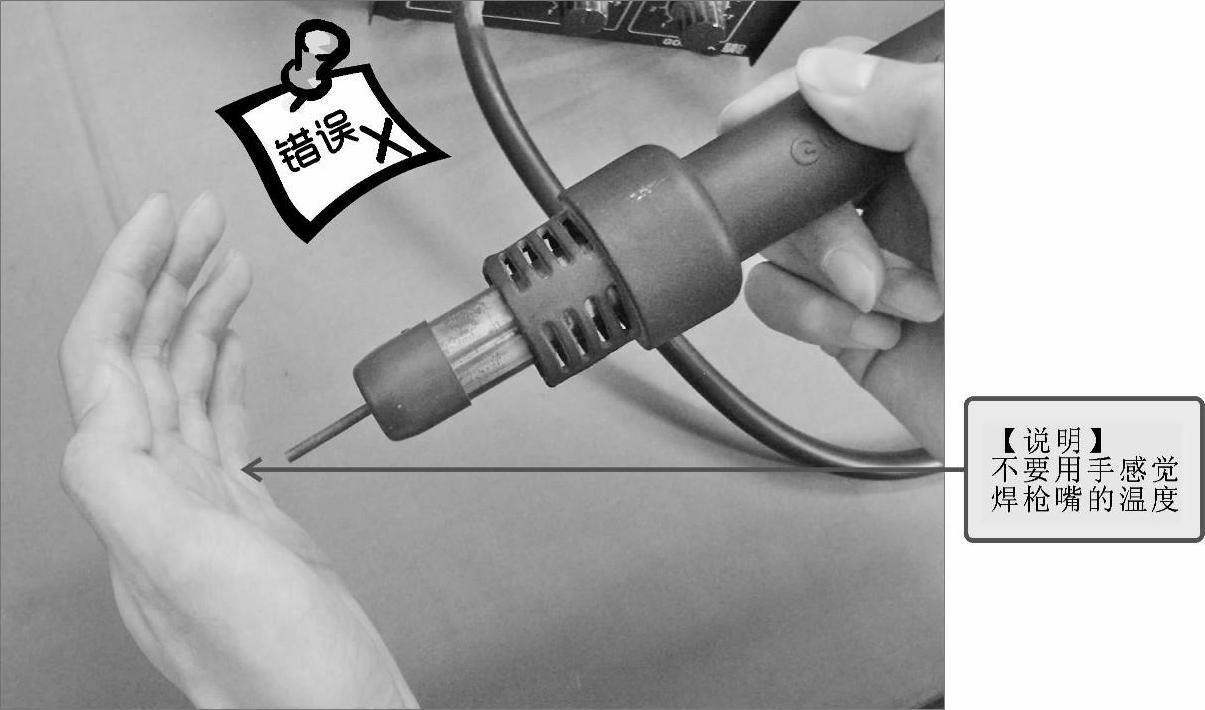

温度和风量调整好以后，只要等待几秒钟，热风焊枪就可以达到指定温度。等待的过程中，不要用手靠近焊枪嘴来感觉温度高低，以防将手部烫伤，如图2-30所示。

图2-30 不要用手感觉焊枪温度

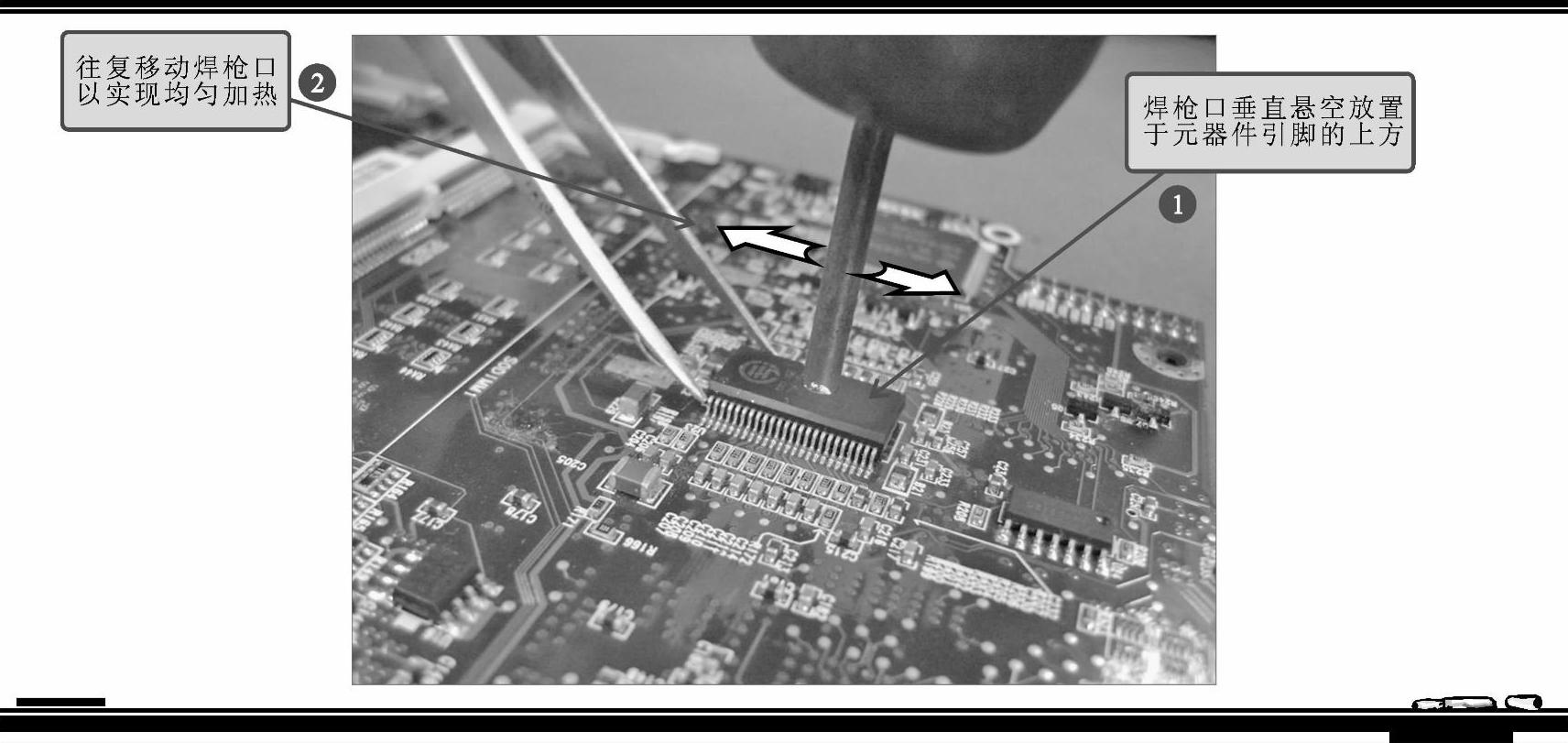

③在温度和风量调整好后，等待几秒钟，待热风焊枪预热完成后，将焊枪口垂直悬空放置于元器件引脚上，并来回移动进行均匀加热，直到引脚焊锡溶化，如图2-31所示。

3.焊料

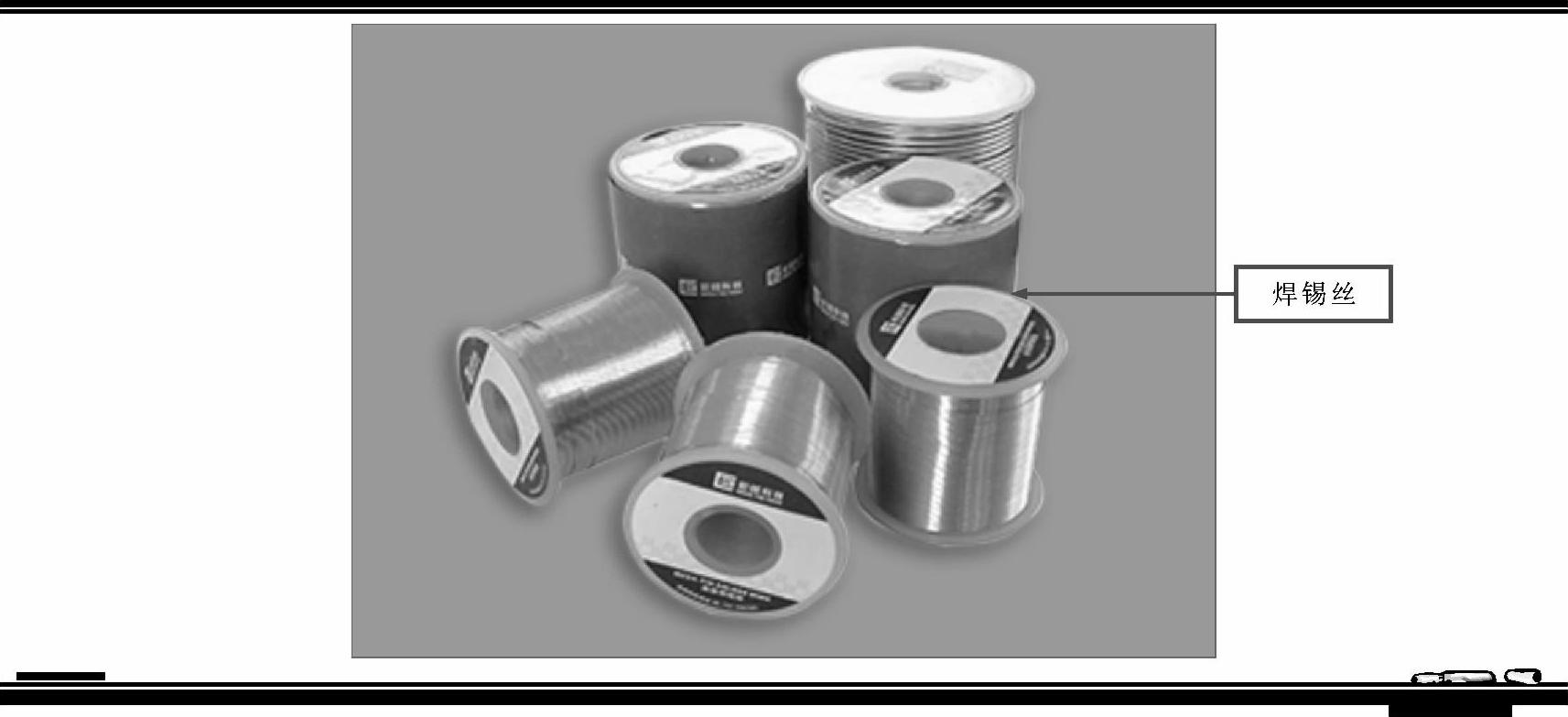

焊料是一种易溶金属。其熔点低于被焊金属，因此焊锡丝熔化后，可以在金属表面形成合金层，使被焊金属连接在一起。根据焊料组成成分，可分为锡铅焊料、银焊料、铜焊料等。最常用的是锡铅焊料，俗称焊锡。图2-32所示为焊锡丝的实物外形。

图2-31 进行拆焊

图2-32 焊锡丝的实物外形

【资料】

焊料的熔点主要看合金成分，例如无铅焊锡，因为不是共熔（几种物质同时从固态变成液态的临界温度）的，所以熔点是一个范围217～221℃；有铅焊锡，是共熔的，熔点为183℃。

焊接元器件引脚时，要将适量的焊料涂抹在焊接位置上，以提高焊接质量。如图2-33所示，焊接时，右手握住电烙铁加热焊点，左手捏住焊锡丝靠近烙铁头，当熔化了适量的焊锡后，移开焊锡丝即可。

【注意】

焊接元器件时，要熔化适量的焊锡。若焊锡过多，可能造成搭焊等问题，使元器件短路；若焊锡过少，可能造成焊点强度不够、虚焊等问题。

图2-33 焊料的使用方法

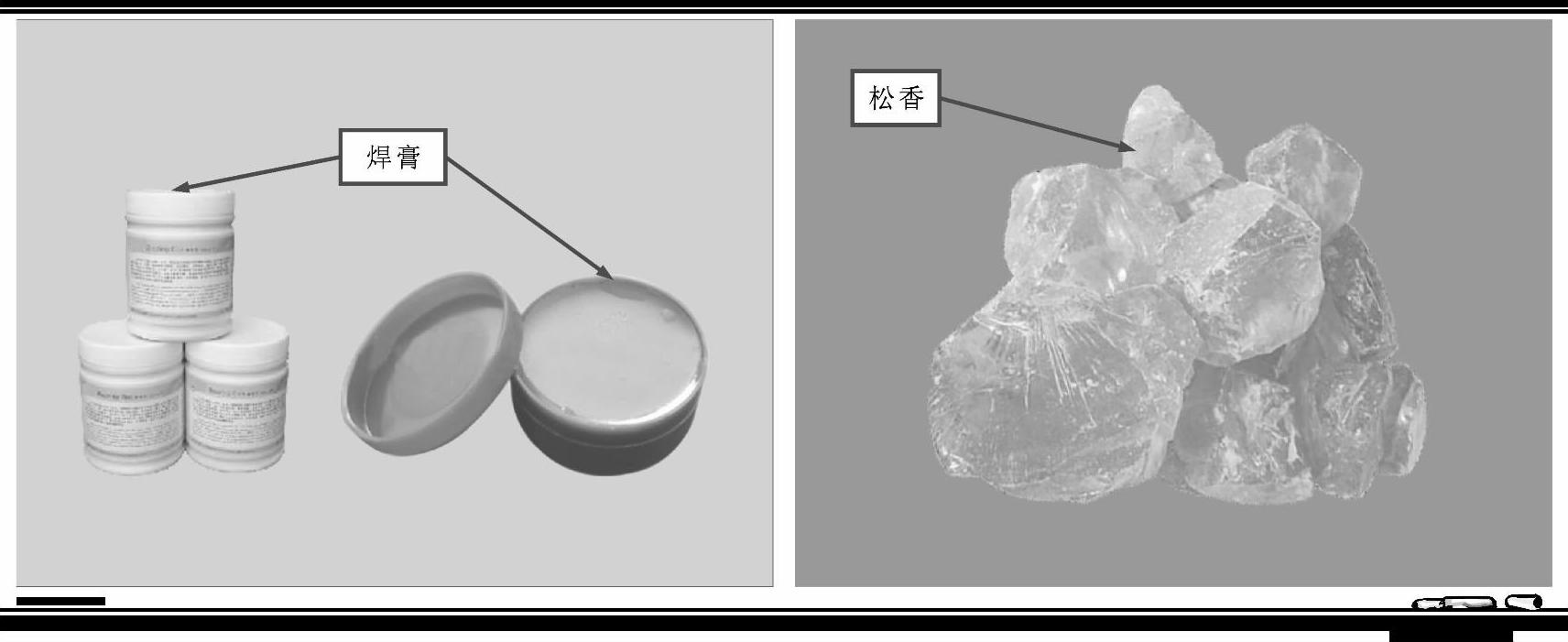

焊接操作是在高温下进行的。金属在高温环境下与氧气接触，会形成一层氧化膜，极大地影响焊接质量。助焊剂是一种清除氧化物的专用材料，还能有效地抑制金属继续被氧化。常用的助焊剂有焊膏、松香等，如图2-34所示。

图2-34 焊膏和松香的实物外形

焊膏的黏性提供了一种黏接能力，元件可以保持在焊盘上而无需再加其他的黏接剂，并且焊膏的金属特性提供了相对高的电导率和热导率。松香是树脂类助焊剂的代表，能在焊接过程中清除氧化物和杂质，并且在焊接后形成膜层，保护焊点不被氧化。松香具有无腐蚀、绝缘性能好、稳定、耐湿等特点。

【资料】

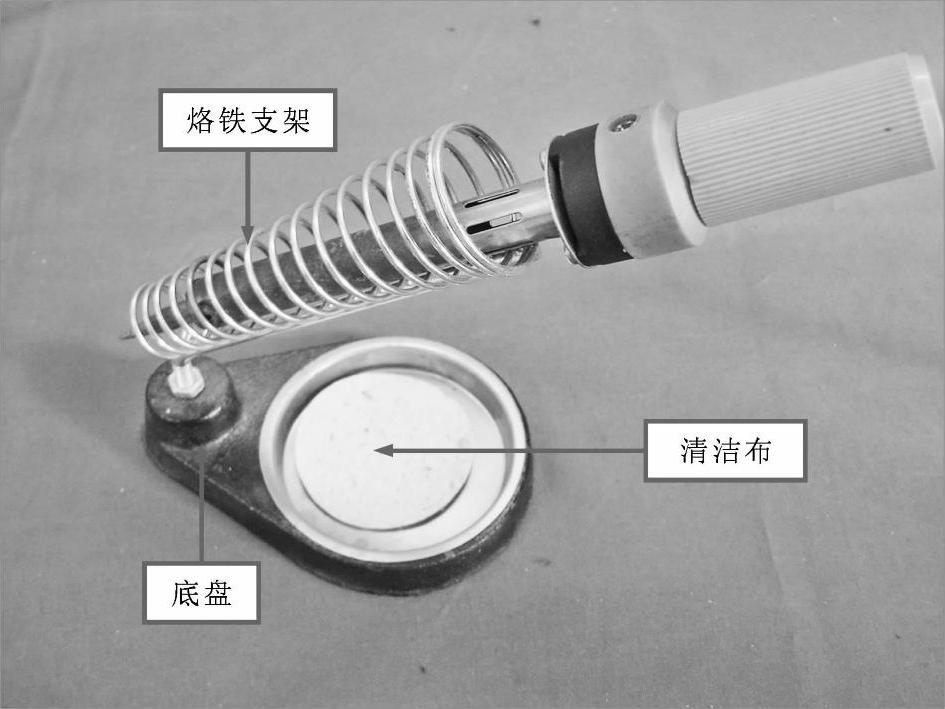

电烙铁放置不当，容易引起火灾。焊接时特配有烙铁架用来放置电烙铁，如图2-35所示。烙铁架主要由烙铁支架、底盘和清洁布组成。清洁布由耐高温材料制成，弄湿后可对烙铁头进行清洁。

图2-35 烙铁架的实物外形
