多路开关与采样保持器
【摘要】：在数据采集系统中，往往需要使用多个传感器进行多点检测，通常采用多参数共用一个ADC，这就需要多路开关进行分时采样，轮流把各传感器的数据送到ADC。而单向多路开关只能完成多到一的转换。在采样方式中，采样保持器的输出跟随模拟输入电压；在保持方式中，采样保持器的输出将保持采样命令发出时刻的输入值，直到保持命令撤销时为止。常见的采样保持器有AD582、LF198/298/398等。图6-8采样保持器的工作方式图6-8采样保持器的工作方式
在数据采集系统中，往往需要使用多个传感器进行多点检测，通常采用多参数共用一个ADC，这就需要多路开关进行分时采样，轮流把各传感器的数据送到ADC。此外，在数据采集系统中，由于ADC的转换过程需要一定的时间，这就需要在A/D转换过程中保持采样值不变，否则，将会影响转换精度，特别是在被测信号变化速度比较快的情况下。另一方面，DAC转换器也是分时工作的，对于每个输出信号，也需要有保持电路。
1.多路开关
多路开关能够实现多个参数逐个、分时地接通并送入ADC，即完成从多路到一路的转换。而计算机的输出按照一定的顺序输出到不同的控制回路，这就需要反向多路开关来完成一路到多路的转换。其工作过程与原理和数字电路中介绍的数据选择器相同，这里就不再赘述。
多路开关分为单向多路开关和双向多路开关。双向多路开关既能作为多路开关，实现多到一的转换，又能当作反向多路开关，完成一到多的转换。而单向多路开关只能完成多到一的转换。常见的半导体多路开关有：单向8通道多路开关CD4051，双向4通道多路开关CD4052，三重两通道多路开关CD4053，单向16路多路开关AD7506等。
2.采样保持器
采样保持电路是为了在A/D转换过程中，模拟信号能以较高的精度转换为数字信号。由于模拟信号转换为数字信号需要一定的时间，在这段时间里，必须保持采样点的数值不变，才能保证转换的精度，这就是采样保持器的意义所在。

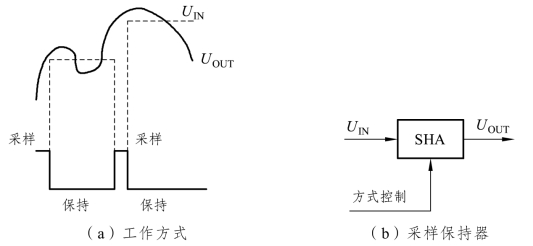

采样保持器（SHA）有两种工作方式：一种是采样方式；另一种是保持方式。这两种方式由方式控制端来选择。在采样方式中，采样保持器的输出跟随模拟输入电压；在保持方式中，采样保持器的输出将保持采样命令发出时刻的输入值，直到保持命令撤销（即转到采样命令）时为止。图6-8为采样保持过程的示意图。常见的采样保持器有AD582、LF198/298/398等。
图6-8 采样保持器的工作方式
