通用传统信号发生器及其构成原理

【摘要】:通用的传统信号发生器是指以模拟电路单元构成的仪器,主要包括低频信号发生器、高频信号发生器、脉冲信号发生器、函数信号发生器、扫频信号发生器和噪声信号发生器等。RC 文氏桥式振荡器具有输出波形失真小、振幅稳定、频率调节方便和频率可调范围宽等特点,故被普遍应用于低频信号发生器主振器中。主振器产生与低频信号发生器频率一致的低频正弦信号。放大是为了使信号发生器的输出电压达到预定技术指标。

通用的传统信号发生器是指以模拟电路单元构成的仪器,主要包括低频信号发生器、高频信号发生器、脉冲信号发生器、函数信号发生器、扫频信号发生器和噪声信号发生器等。下面重点以低频信号发生器组成原理为例进行介绍。

1.低频信号发生器

低频信号发生器又称为音频信号发生器,用来产生频率范围为1 Hz~1 MHz的低频正弦信号、方波信号及其他波形信号。它是一种多功能、宽量程的电子仪器,在低频电路测试中应用比较广泛,还可以为高频信号发生器提供外部调制信号。

图5-4为低频信号发生器组成框图。它主要包括主振器、缓冲放大级、输出衰减器功率放大器、阻抗变换器和指示电压表等。

图5-4 低频信号发生器的组成框图

1)主振器

主振器是信号发生器里的最关键的部件。低频信号发生器的主振器有多种形式,包括RC振荡器、LC 振荡器、差频振荡器,以及超低频电路中常采用的运放构成的振荡器。其中又以RC振荡器的应用最为广泛。

RC 文氏桥式振荡器具有输出波形失真小、振幅稳定、频率调节方便和频率可调范围宽等特点,故被普遍应用于低频信号发生器主振器中。主振器产生与低频信号发生器频率一致的低频正弦信号。

如图5-5所示,RC文氏桥式振荡器是一个电压反馈式振荡器,由两个电阻和电容构成串并联正反馈支路,起到选频的作用,改变电阻和电容值可进行频率调节。一般选用波段开关调节电阻大小,实现频率的粗调,选用双联电容改变电容大小,实现频率的细调。

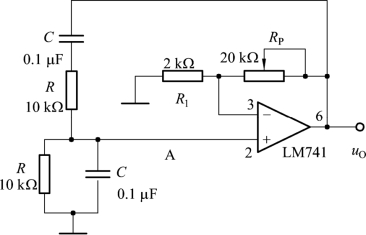

图5-5 RC文氏桥式振荡电路

图5-6所示为差频振荡器组成框图。差频振荡器通过混频器将一个固定频率和一个可变频率进行混频,其原理是当两个不同频率的信号同时作用到一个非线性元件上时,会在它的输出电流中产生许多组合频率分量。差频振荡器的缺点是电路复杂,频率准确度、稳定度较差,波形失真大;优点是频率连续可调节,常用在扫频振荡器中。

图5-6 差频式低频振荡器

2)缓冲放大级

缓冲放大级兼有缓冲与电压放大的作用。缓冲是为了使后级电路不影响主振器的工作,一般采用射极跟随器或运放组成的电压跟随器。放大是为了使信号发生器的输出电压达到预定技术指标。为了使主振输出调节电位器的阻值变化不影响电压放大倍数,要求电压放大器的输入阻抗较高。为了在调节输出衰减器时,不影响电压放大器,要求电压放大器的输出阻抗低,有一定的带负载能力。为了适应信号发生器宽频带等的要求,电压放大器应具有宽的频带、小的谐波失真和稳定的工作性能。

3)输出衰减器

输出衰减器用于改变信号发生器的输出电压或功率,分为连续调节和步进调节两种。连续调节由电位器实现,步进调节由步进衰减器实现。图5-7所示为常用输出衰减器原理图,图中电位器RP为连续调节器(细调),电阻R1~R8与开关S构成步进衰减器,开关S为步进调节器(粗调)。调节RP或变换开关S的挡位,均可使衰减器输出不同的电压。步进衰减量的表示方法有两种:一种是用步进衰减器的输出电压Uo与其输入电压Ui之比来表示,即Uo/Ui;另一种是用Uo/Ui的分贝值来表示,即20lg(Uo/Ui),单位为分贝(dB)。

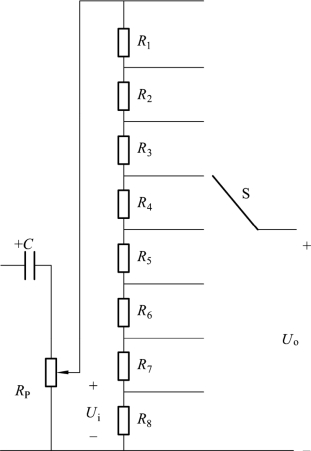

图5-7 衰减器原理图

4)功率放大器及阻抗变换器

功率放大器用来对衰减器输出的电压信号进行功率放大,使信号发生器达到额定功率输出。为了实现与不同负载匹配,功率放大器后端与阻抗变换器相接,这样可以得到失真小的波形和最大的功率输出。

阻抗变换器只在要求功率输出时才使用,电压输出时只需衰减器。阻抗变换器即匹配输出变压器,输出频率为5 Hz~5 kHz时使用低频匹配变压器,以减少低频损耗,输出频率为5 kHz~1 MHz时使用高频匹配变压器。其原理是利用波段开关改变输出变压器次级圈数来改变输出阻抗。

2.高频信号发生器

高频信号发生器的组成框图如图5-8所示,主要包括主振级、缓冲级、调制级、输出级、可变电抗器、内调制振荡器、监测器等部分。

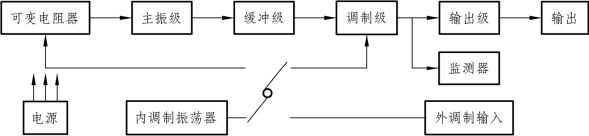

图5-8 高频信号发生器组成框图

1)主振级

主振级是信号发生器的核心,一般采用可调频率范围宽、频率准确度高、稳定度好的LC振荡器,用于产生高频振荡信号。为了使信号发生器有较宽的工作频率范围,可以在主振级之后加入倍频器、分频器或混频器。主振级电路结构简单,输出功率不大,一般在几到几十毫瓦的范围内。

2)缓冲级

缓冲级主要起阻抗变换的作用,用来隔离调制级对主振级产生的不良影响,以保证主振级稳定工作。否则,会由于调制级输入阻抗不高且在调幅过程中不断变化,而使主振级振荡频率不稳定并产生寄生调频。

3)调制级

调制级实现调制信号对载波的调制,它包括调频、调幅和脉冲调制等调制方式。在输出载波或调频波时,图5-8所示的调制级实际上是一个宽带放大器;在输出调幅波时,实现振幅调制和信号放大。

4)可变电抗器

可变电抗器与主振级的谐振回路相耦合,在调制信号作用下,控制谐振回路电抗的变化从而实现调频。

5)内调制振荡器

内调制振荡器用于为调制级提供频率为400 Hz或1 kHz的内调制正弦信号,该方式称为内调制。当调制信号由外部电路提供时,称为外调制。

6)输出级

输出级主要由放大器、滤波器、输出微调器、输出倍乘器等组成,对高频输出信号进行调节以得到所需的输出电平,最小输出电压可达微伏数量级。输出级还用来提供合适的输出阻抗。

7)监测器

监测器用于监测输出信号的载波幅度和调制系数。

8)电源

电源用来供给各部分所需要的电压和电流。

3.函数信号发生器

函数信号发生器实际上是一种特殊的低频信号发生器。可输出多种波形,有正弦波、三角波、锯齿波和方波等。其输出重复频率范围很宽,可以从10-6 Hz到1 MHz,现在高端函数信号发生器可达50 MHz。不同函数信号发生器产生信号的方法有所不同,通常有三种:第一种是先产生方波,再由变换电路产生正弦波和三角波;第二种是先产生正弦波,再变换得到方波和三角波;最后一种是先产生三角波,再变换得到正弦波和方波。下面以脉冲式函数信号发生器为例进行介绍。

脉冲式函数信号发生器由双稳态触发器电路产生方波,再经变换得到三角波和正弦波。常用脉冲式函数信号发生器的组成原理如图5-9所示。

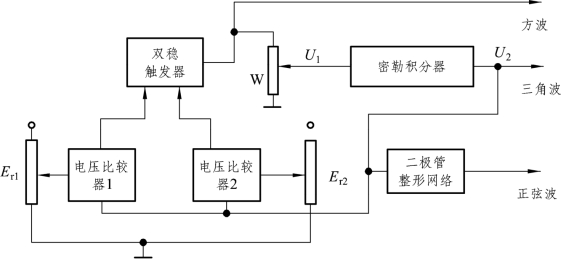

图5-9 脉冲式函数信号发生器的组成框图

典型的脉冲式函数信号发生器的组成包括双稳触发器、密勒积分器、电压比较器及二极管整形网络等。当双稳态触发器工作于第一稳态时,接到密勒积分器的输入端电压为U1,积分器开始积分,其输出电压U2立即线性下降。当U2下降到参考电压Er2时,电压比较器2使双稳态触发器翻转,进入第二稳态,U1就会由正突然变成负值(-U1),积分器输出电压U2开始线性上升。当U2上升至参考电压Er1时,电压比较器1又使双稳态触发器翻转,使U1由负值变成正值,完成了一个振荡周期,进入下一次循环。

这样,双稳态触发器直接输出方波,密勒积分器输出三角波,三角波再经二极管整形网络后,输出正弦波。这些信号经转换开关和放大后,可选择使用。工作波形如图5-10所示。

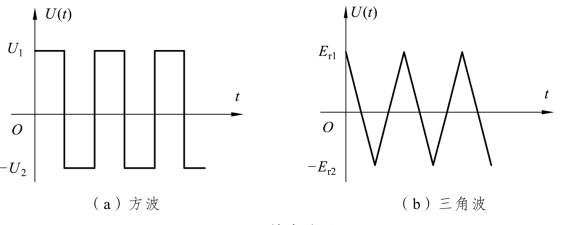

图5-10 输出波形图
