信号发生器的分类及应用场景
【摘要】：专用信号发生器是为某种特殊或专用目的而设计制造的，如调频立体声信号发生器、电视信号发生器、编码脉冲信号发生器等。通用信号发生器应用广泛、使用灵活，是一般测试场合不可缺少的重要信号源。正弦波信号发生器应用较为广泛，脉冲波信号发生器主要用来测试数字电路的工作特性，扫频信号发生器用来测试放大电路的幅频特性。
1.按用途分类
信号发生器用途广泛，按用途分可分为专用信号发生器和通用信号发生器。专用信号发生器是为某种特殊或专用目的而设计制造的，如调频立体声信号发生器、电视信号发生器、编码脉冲信号发生器等。通用信号发生器应用广泛、使用灵活，是一般测试场合不可缺少的重要信号源。
2.按频率范围分类
按输出信号的频率范围划分，可分为超低频、低频、视频、高频、甚高频和超高频信号发生器，如表5-1所示。

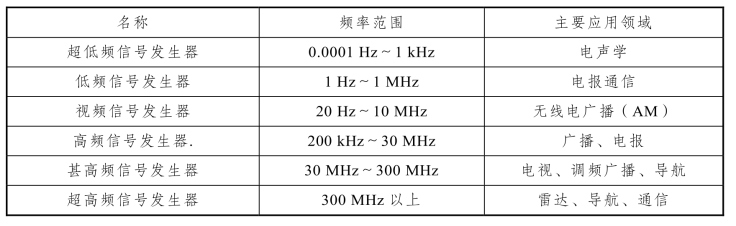

表5-1 信号发生器按频率范围分类
如表5-1所示，频率段的划分并不是绝对的。如在某些文献的划分中，表中六个频段的范围为：30 kHz以下、30 kHz～300 kHz、300 kHz～6 MHz、6 MHz～30 MHz、30 MHz～300 MHz和300 MHz～3000 MHz。
3.按输出波形分类
信号发生器按输出波形的不同可分为：正弦波信号发生器和非正弦波信号发生器。非正弦波信号发生器又包括：脉冲信号发生器、函数信号发生器、扫频信号发生器等。正弦波信号发生器应用较为广泛，脉冲波信号发生器主要用来测试数字电路的工作特性，扫频信号发生器用来测试放大电路的幅频特性。图5-2所示为其中几种典型波形。

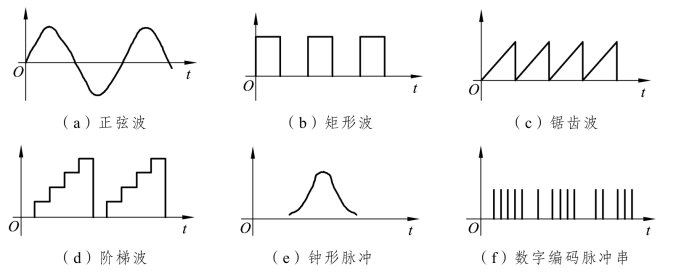

图5-2 几种常见的波形
除了以上三种分类方法外，还有按调制方式、信号发生器的性能等分类的其他方法。
