电子测量仪器的分类技巧
【摘要】：电子测量仪器的分类方法有多种，按其功能大致可分为下面几类。图4-3频率、时间、相位测量仪器4.波形测量仪器如图4-4所示，波形测量仪器主要指各类示波器，如通用示波器、多踪示波器、多扫描示波器、取样示波器，以及记忆和数字存储示波器等。图4-4波形测量仪器5.信号分析仪器如图4-5所示，信号分析仪器包括失真度测试仪、谐波分析仪、频谱分析仪等。由于它们的主要功能是作为测试用信号源，因此又称供给量仪器。
电子测量仪器的分类方法有多种，按其功能大致可分为下面几类。
1.电平测量仪器
如图4-1所示，电平测量仪器包括各种模拟式电压表、毫伏表、数字式电压表等。
2.电路参数测量仪器
如图4-2所示，电路参数测量仪器包括各类电桥、Q表、RLC测试仪、晶体管或集成电路参数测试仪、图示仪等。
3.频率、时间、相位测量仪器
如图4-3所示，频率、时间、相位测量仪器主要包括电子计数式频率计、石英钟表测试仪、数字式相位表、波长计等。

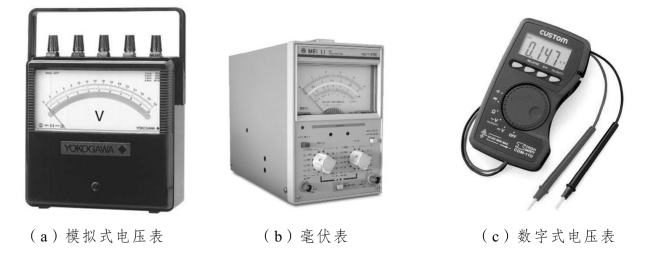

图4-1 电平测量仪器
图4-2 电路参数测量仪器

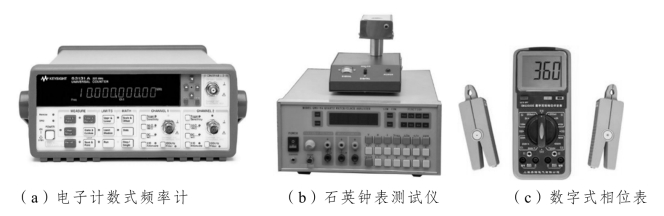

图4-3 频率、时间、相位测量仪器
4.波形测量仪器
如图4-4所示，波形测量仪器主要指各类示波器，如通用示波器、多踪示波器、多扫描示波器、取样示波器，以及记忆和数字存储示波器等。

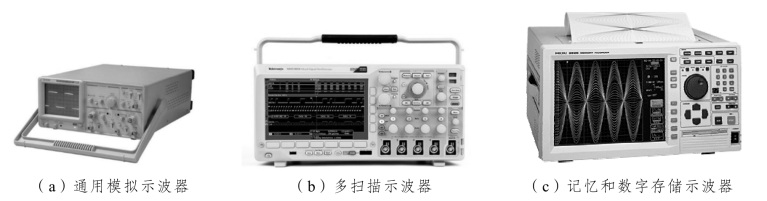

图4-4 波形测量仪器
5.信号分析仪器
如图4-5所示，信号分析仪器包括失真度测试仪、谐波分析仪、频谱分析仪等。

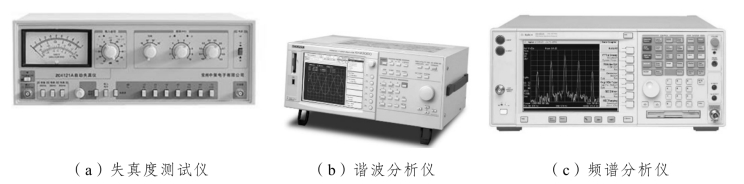

图4-5 信号分析仪器
6.模拟电路特性测试仪器
如图4-6所示，模拟电路特性测试仪器包括扫频仪、噪声系数测试仪、网络特性分析仪等。

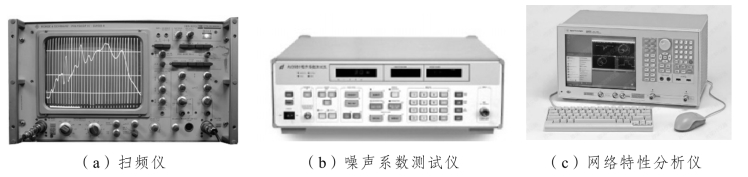

图4-6 模拟电路特性测试仪器
7.数字电路特性测试仪器
如图4-7所示，数字电路特性测试仪器主要指逻辑分析仪。这类仪器内部多带有微处理器或通过接口总线与外部计算机相连，是数据域测量中不可缺少的设备。
8.测试用信号源
如图4-8所示，测试用信号源包括各类低频和高频信号发生器、脉冲信号发生器、函数发生器、扫频和噪声信号发生器等。由于它们的主要功能是作为测试用信号源，因此又称供给量仪器。
图4-7 逻辑分析仪
图4-8 测试用信号源
