外光电效应光电器件的原理与应用
【摘要】：要求阴极镀有光电发射材料，并有足够的面积来接收光的照射。光电倍增管是利用二次电子释放效应，将光电流在管内部进行放大。所谓的二次电子是指电子或光子以足够大的速度轰击金属表面，使金属内部的电子再次逸出金属表面，这种再次逸出金属表面的电子叫作二次电子。图3-52光电倍增管的电路图3-52光电倍增管的电路
1.光电管
如图3-50（a）所示，光电管由一个涂有光电材料的阴极K和一个阳极A封装在真空玻璃壳内组成，阴极装在光电管玻璃泡内壁或特殊的薄片上，光线通过玻璃泡的透明部分投射到阴极。要求阴极镀有光电发射材料，并有足够的面积来接收光的照射。阳极要既能有效地收集阴极所发射的电子，又不妨碍光线照到阴极上，因此，是用一细长的金属丝弯成圆形或矩形制成，放在玻璃管的中心。
图3-50 光电管结构示意图和连接电路
A—阳极；K—阴极
光电管的测量电路如图3-50（b）所示，光电管的阴极K和电源的负极相连，阳极A通过负载电阻R接电源正极。当入射光照射在阴极上时，阴极就会发射电子，由于阳极的电位比阴极高，阳极便会收集由阴极发射出来的电子，形成光电流I。串联的电阻上的电压降或电路中的电流大小都与光强成函数关系，从而实现光电转换。
2.光电倍增管
当入射光很微弱时，普通光电管产生的光电流很小，只有零点几微安，很不容易探测。为了提高光电管的灵敏度，这时常用光电倍增管对电流进行放大。
如图3-51所示，光电倍增管由光阴极、次阴极（倍增电极）及阳极三部分组成。光阴极是由半导体光电材料锑铯做成，次阴极是在镍或铜-铍的衬底上涂上锑铯材料而形成的，次阴极可多达30级，通常为12～14级。阳极是最后用来收集电子的，它输出的是电压脉冲。光电倍增管是利用二次电子释放效应，将光电流在管内部进行放大。所谓的二次电子是指电子或光子以足够大的速度轰击金属表面，使金属内部的电子再次逸出金属表面，这种再次逸出金属表面的电子叫作二次电子。
图3-51 光电倍增管的结构

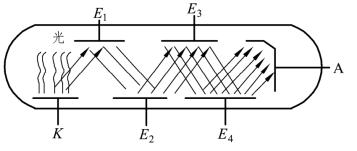

如图3-52所示，光电倍增管的光电转换过程为：当入射光的光子打在光电阴极上时，光电阴极发射出电子，该电子流又打在电位较高的第一倍增极E1上，于是又产生新的二次电子；第一倍增极E1产生的二次电子又打在比第一倍增极电位高的第二倍增极E2上，该倍增极同样也会产生二次电子发射，如此连续进行下去，直到最后一级的倍增极产生的二次电子被更高电位的阳极收集为止，从而在整个回路里形成光电流IA。
图3-52 光电倍增管的电路
