1.喷墨绘图机输出

（1）将喷墨绘图机打开，准备就绪。

（2）双击可执行文件，打开【新喷墨绘图中心（V2.37）】对话框。

（3）在设计与放码系统中打开需要输出的纸样文件，或者在排料系统中打开排料图，鼠标单击【纸样绘图】工具按钮，在弹出的【绘图】对话框中单击【设置】按钮，弹出【绘图仪】对话框，选择“喷墨绘图机”为当前绘图仪，单击【确定】按钮，回到【绘图】对话框。

（4）设定绘图尺寸，选择绘图方式，单击【确定】按钮，即可执行绘图。【新喷墨绘图中心（V2.37）】对话框会显示打印进度，如图7-43所示。

pagenumber_ebook=320,pagenumber_book=309

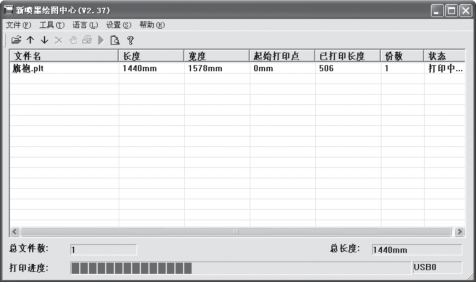

图7-43　【新喷墨绘图中心（V2.37）】对话框会显示打印进度

2.切绘一体机输出

（1）将切绘一体机打开，准备就绪。

（2）双击可执行文件，打开【绘图中心】对话框。

（3）在设计与放码系统中打开需要输出的纸样文件，或者在排料系统中打开排料图，鼠标单击【纸样绘图】工具按钮，在弹出的【绘图】对话框中单击【设置】按钮，弹出【绘图仪】对话框，选择“切绘一体机”为当前绘图仪，单击【确定】按钮，回到【绘图】对话框。

（4）设定绘图尺寸，选择绘图方式，单击【确定】按钮，【绘图中心】窗口显示数据传输进度，数据传输完成即执行绘图，如图7-44所示。

pagenumber_ebook=320,pagenumber_book=309

图7-44　【绘图中心】窗口显示数据传输进度

操作提示

● 在切换喷墨绘图机和切绘一体机输出纸样或排料图时，需要重新启动电脑。

● 在【绘图中心】和【新喷墨绘图中心（V2.37）】，可以打开“·plt”格式的文件，并将其输出。

● 多数服装CAD软件都自带【绘图中心】，用以控制纸样或排料图的输出。但不同的服装CAD系统，其【绘图中心】的功能不尽相同。如日升天辰服装CAD系统，其【绘图中心】只支持输出从该系统传输的文件，而富怡服装CAD系统的【绘图中心】则是一个相对独立的模块，只要是·plt格式的文件，都可以在该中心输出。

本章小结

主要介绍了富怡服装CAD系统中纸样输入、输出的具体流程和方法。重点是数字化仪和绘图机的设置，难点是用数字化仪进行纸样输入，关键在于实践！

思考与练习题

1.富怡服装CAD系统中数字化仪设置主要有哪些内容？

2.富怡服装CAD系统中绘图机设置主要有哪些内容？

3.对照本书，将数字化仪和绘图机设置的具体流程和方法反复练习三遍。

4.对照本书，在富怡服装CAD系统中进行纸样输入和输出。

5.登录专业的服装CAD网站，查找与数字化仪和绘图机相关的技术资料和视频文件。
