1.安装驱动程序
(1)在确保绘图机与电脑正确连接并准备就绪、软件正确安装的情况下,打开驱动程序所在的文件夹,将文件全部选中,如图7-21所示。
(2)按【Ctrl+C】键,复制文件。之后找到软件安装的根目录,按【Ctrl+V】组合键,粘贴文件,驱动程序安装完成。
图7-21 选中全部文件
操作提示

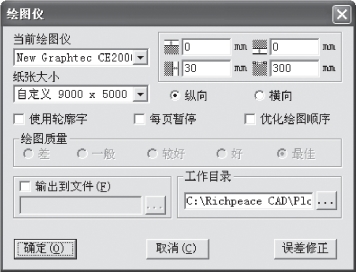

本书在写作时,电脑连接了两个输出设备,一个是RP MJ Plotter喷墨绘图机,一个是RP TM Cutting Plotter切绘一体机,它们所采用的驱动程序是不一样的。考虑到避免程序覆盖和输出方便,需将两个设备的驱动程序放在不同的文件夹中,并在【绘图仪】对话框中设定不同设备对应的工作目录,如图7-22所示。
图7-22 【绘图仪】对话框
2.选择设备、设置输出方式
(1)确保绘图机与电脑正确连接并准备就绪、驱动程序正确安装的情况下,在富怡服装CAD的设计与放码系统中单击【快捷工具栏】上的【纸样绘图】工具,弹出【绘图】对话框,如图7-23所示。

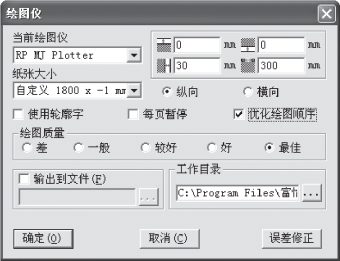

(2)鼠标单击【设置】按钮,弹出【绘图仪】对话框,如图7-24所示。
图7-23 【绘图】对话框
图7-24 【绘图仪】对话框
(3)在对话框中根据绘图要求确定是否勾选【使用轮廓字】和【每页暂停】。【优化绘图顺序】选项勾选后,可以选择绘图质量的等级。
(4)鼠标单击【当前绘图仪】选择框右侧的下拉按钮,选择“RP MJ Plotter”绘图机,【纸张大小】选择框中会自动显示与之相匹配的纸张类型。
(5)如果装入的纸张与默认纸张不一致,可单击【纸张大小】选择框右侧的下拉按钮,选择“自定义”,弹出【页大小】对话框,设置如图7-25所示。其中纸宽“1800”,是实际装入的纸宽,纸长“-1”,表示纸长可以无限长(因为使用的绘图纸是卷纸)。单击【确定】按钮,回到【绘图仪】对话框,自定义的纸长、纸宽会在【纸张大小】选择框中显示出来,如图7-26所示。
图7-25 【页大小】对话框
图7-26 【绘图仪】对话框

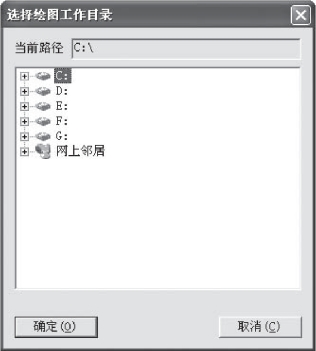

(6)如果鼠标单击【绘图仪】对话框中【工作目录】右侧的按钮,会弹出【选择绘图工作目录】对话框,如图7-27所示。
(7)鼠标单击C盘前面的目录展开按钮,按照C:\Program Files\富怡服装CAD V9.0(企业版)\Plot的路径找到驱动程序所在的文件夹,如图7-28所示。单击【确定】按钮,回到【绘图仪】对话框,完成绘图仪工作路径的设定。
图7-27 【选择绘图工作目录】对话框
图7-28 找到驱动程序所在的文件夹

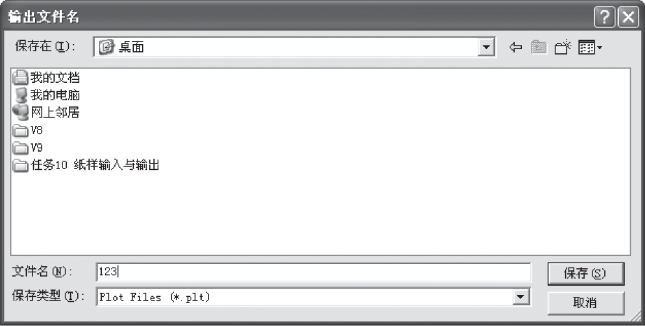

(8)如果将【输出到文件】复选框选中,再单击按钮,会弹出【输出文件名】对话框,如图7-29所示。可将文件只以“·plt”格式保存,但不输出。“·plt”格式文件可以在任何一台绘图机上输出。
图7-29 【输出文件名】对话框
(9)“·plt”格式文件保存后,回到【绘图仪】对话框,单击【确定】按钮,回到【绘图】对话框,单击【确定】按钮,关闭【绘图】对话框即可。

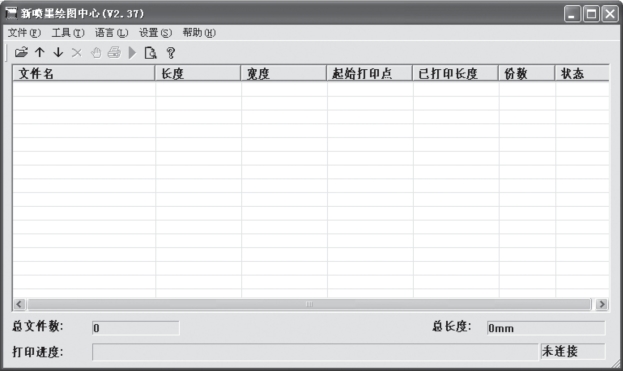

(10)如果需要将保存的“·plt”格式文件输出,可在软件安装的根目录下找到可执行文件,双击该图标即可打开【新喷墨绘图中心(V2.37)】对话框,如图7-30所示。选择【文件】菜单下的【打开】命令,弹出【打开】对话框,如图7-31所示。
图7-30 【新喷墨绘图中心(V2.37)】对话框
图7-31 【打开】对话框

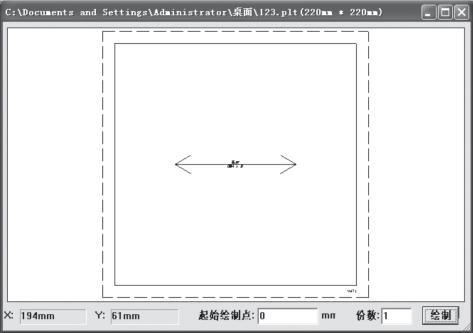

(11)将保存的“·plt”格式文件选中,单击【打开】按钮,弹出图形绘制对话框,如图7-32所示,输入份数,单击【绘制】按钮,即可进行绘图输出(前提是绘图机已经完成连接设置)。
图7-32 图形绘制对话框
3.端口与绘图设置
(1)在【新喷墨绘图中心(V2.37)】对话框中选中【设置】菜单下的【通讯设置】中的USB选项,选定绘图机的连接端口,如图7-33所示。
图7-33 选择USB端口
(2)选中【文件】菜单下的【建立连接】命令,将绘图机与电脑接通,如图7-34所示。
图7-34 选中【建立连接】命令
(3)选中【设置】菜单下的【图形设置】命令,会弹出【图形设置】对话框。可在对话框中进行纸张宽度、边界及对位间距的设置。

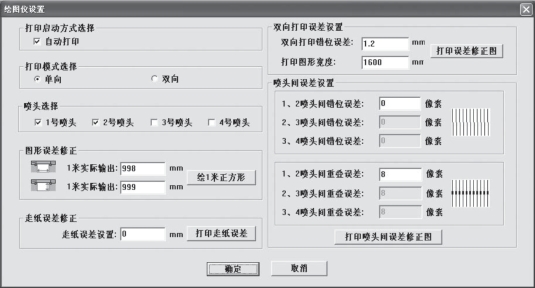

(4)选中【设置】菜单下的【绘图仪设置】命令,弹出【绘图仪设置】对话框,如图7-35所示。可在对话框中进行打印模式和喷头的选择,还可以进行各种误差修正,具体操作方法参见该设备的使用手册。
图7-35 【绘图仪设置】对话框
操作提示
绘图机第一次绘图前,一定要在【绘图仪设置】对话框中进行各种误差的修正。其中图形误差修正的方法是:
● 单击【绘1米正方形】按钮,绘图机绘出一个正方形。
● 用尺量出绘制的正方形的实际长、宽值,填入【图形误差修正】1米实际输出的长、宽值输入框中,单击【确定】按钮,完成修正。
● 在实际出图过程中,如果还存在绘图误差,可在系统中先绘制一个1000mm×1000mm的纸样,将其绘图输出,测量出其实际的长、宽值。然后在【绘图仪】对话框中单击【误差修正】按钮,弹出【密码】对话框,如图7-36所示;输入密码“56789”,单击【确定】按钮,弹出【绘图误差修正】对话框,如图7-37所示,在对话框中1米实际绘出的长、宽值输入框中填入实测数值,单击【确定】按钮,完成修正。
图7-36 【密码】对话框
图7-37 【绘图误差修正】对话框
