纸样输入操作实例详解

【摘要】:先读纸样的外轮廓,将游标的十字准星对齐需要输入的轮廓线上的点,按照顺时针的顺序依次读入。① 图7-17所示纸样的轮廓线上共设置了30个读入点,并按照读图的先后顺序依次编号。先用 键单击菜单上的“菱形省”,然后52、53、54、55、56号点上依次按、、、、键,最后按 键,系统会自动完成菱形省的输入。按 键,切换到工具按钮。

1.基本纸样输入

(1)用胶带把准备好的纸样贴在数字化仪的面板上(如果是带塑料盖板的,纸样放好后,盖上盖板即可,不需要用胶带贴),纸样可以以任何方向放置。

(2)打开数字化仪的电源游标指示灯闪烁,并发出“滴滴”响声。

(3)鼠标单击设计与放码系统【快捷工具栏】上的【读纸样】工具,弹出【读纸样】对话框,如图7-16所示。此时【读轮廓线】工具按钮默认为按下状态。

(4)在对话框中选择剪口类型(软件默认是“T”型剪口)和剪口点类型,然后开始读图。

图7-16 【读纸样】对话框

操作提示

● 【读纸样】对话框中有五个工具按钮,分别控制五种不同的读图模式:其中工具按钮按下表示读轮廓线;工具按钮按下表示读不闭合的纸样辅助线;工具按钮按下表示读闭合的纸样辅助线;工具按钮按下表示读内边线;工具按钮按下表示读放码网状图。

● 五种读图模式用键切换。

(5)先读纸样的外轮廓,将游标的十字准星对齐需要输入的轮廓线上的点,按照顺时针的顺序依次读入。读图时,建议先从放码转折点开始,具体过程如图7-17所示。

图7-17 读纸样外轮廓示意图

① 图7-17所示纸样的轮廓线上共设置了30个读入点,并按照读图的先后顺序依次编号。读图时先从1号点(红色点)开始,在该点上按下游标的 键,移动游标到2号点按下键,然后到3号点按下 键……一直到30号点上先按 键,再按 键,外轮廓线读入完成。

② 在图7-17中,1、10、16、21、24、25、27、28号点都为放码转折点,按 键;2、4、5、9、11、12、13、15、22、23、29、30号点都为非放码曲线点,按 键,其中13号点上打了剪口,按了 键后,还要再按 键;3、14号点都为放码曲线点,按 键;26号点为非放码转折点,按 键。

③ 6、7、8、17、18、19、20号点是省褶点,按键。其中,在读17号点之前,要先用①键单击菜单上的“明刀褶”。

④ 3、14号点是多性质的点,可以是放码转折点,按键;可以是放码曲线点,按键,要视这几点的性质而定。

(6)在31、32号点上按 键,读入布纹线;在33号点上按 键,读入前中线上的剪口。

(7)然后读入前门襟的扣眼位置,依次在34、35、36、37、38、39、40、41、42、43号点上按键。

(8)接下来读入钻孔和纽扣位,在44、45号点上按 键,在46、47、48号点上按键。

(9)在49、50、51号点上按 键,读入圆。

(10)先用 键单击菜单上的“菱形省”,然后52、53、54、55、56号点上依次按键,最后按 键,系统会自动完成菱形省的输入。

步骤(6)~(10)的操作如图7-18所示。

(11)游标在57号点上按 键,在58号点上按 键,再按键,完成前片腰线的读入;在59号点上按 键,在60号点上按 键……最后在65号点上按 键,再按 键,完成前片育克线的读入。

图7-18 读布纹线、扣眼、钻孔、纽扣位和菱形省示意图

(12)按 键,切换到【读闭合的纸样辅助线】工具按钮。游标在66号点上按 键,在67号点上按键……最后在75号点上按键,再按键,完成前片贴袋的读入。

(13)按 键,切换到【读内边线】工具按钮。游标在76号点上按 键,在77号点上按键……最后在79号点上按 键,再按 键,完成前片内边线的读入。

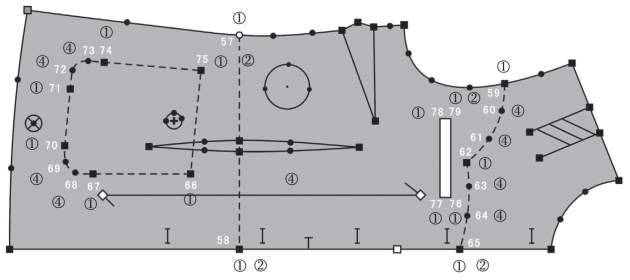

步骤(11)~(13)的操作如图7-19所示。至此,第一块纸样的读入操作完成。

(14)按 键,或单击【读纸样】对话框中的【读新纸样】按钮,以同样方法进行第二块纸样的读入,完成后再单击【读新纸样】按钮,读第三块……直到所有纸样都读完。

(15)所有纸样都输入完成后,单击【结束读样】按钮,结束读板。

图7-19 读开口辅助线、闭合辅助线和内边线示意图

操作提示

● 读纸样时,建议首先读外轮廓线,之后再读其他内容如剪口、布纹线、纽扣、辅助线等,这些内容在读的时候没有先后顺序。

● 要充分利用张贴在读图板上的菜单表。菜单表上列出的需要读入时,只要先用 键在菜单上单击将其选中,之后读入即可。

● 当纸样读入错误时,可按 键依次向前返回。

● 如果前一块纸样输入有误,可单击【重读纸样】按钮,将这一纸样重新读一遍。

2.网状图输入

(1)将各码纸样按从小到大的顺序,以某一边为基准,整齐地交叠在一起,并将之固定在数字化仪面板上。

(2)选中设计与放码系统中【号型】菜单下的【号型编辑】命令,在弹出的【设置号型规格表】对话框中对纸样的号型进行编辑,要求编辑的号型数量与读入的放码网状图的号型数量一致。

(3)按读图的规则先读入基码纸样,然后在【读纸样】对话框中按下【读放码网状图】工具按钮,或使用键切换。

(4)按 键输入基码纸样的某一放码点,再用 键按从小到大的顺序读入与该点相对应的其他各码的点,基码除外。参照此方法,输入各码其他放码点,直到最后一点设置完成,如图7-20所示,最后按键。

图7-20 读网状图示意

(5)单击【结束读样】按钮,纸样进入【衣片列表框】。

(6)鼠标单击选中纸样,纸样以网状图的形式出现在工作区。

(7)打开【点放码表】,选中纸样的放码点,放码表中可显示该点的放码量。

操作提示

● 图7-20所示的红色点为基础码的轮廓点,读图时按 键,黑色点为各码的放码网格点,读图时按 键,整个一组点的读入键顺序是由内向外

● 如果基码不是最小码,则基码读图完成并切换到读放码网状图模式后,依然是先在基码的放码点按 键,之后与基码放码点对应的其他各点的读入键顺序由小到大依次是(假设有五个码)。

3.超大范围纸样的输入

当纸样太大,超过数字化仪的读图范围时,可采用以下步骤将纸样输入:

(1)在纸样上画临时分割线,把大纸样分割成几个小纸样。在每个小纸样上画上与大纸样相同的布纹方向。

(2)按读图规则分别将各小纸样读入。

(3)各纸样输入后,在设计与放码系统中用【合并纸样】工具 将各小纸样拼合成大纸样。
