1.设备选择与端口连接
(1)在富怡服装CAD设计与放码系统中选中【文档】菜单下的【数化板设置】命令,弹出【数化板设置】对话框,如图7-1所示。
(2)鼠标单击【数化板选择】选择框右侧的下拉按钮,在弹出的下拉菜单中选择所连接的数字化仪的名称;再单击【数化板幅面】选择框右侧的下拉按钮,选择数化板的幅面宽度,一般在服装企业中常用的是A0幅面;然后单击【端口】选择框右侧的下拉按钮,选择数化板在电脑上的连接端口,通常选择COM1端口。

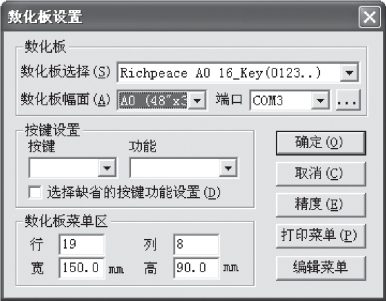

图7-1 【数化板设置】对话框
具体设置时,要以实际选择连接的设备和端口为准。本书在写作时,所选择的数化板是Richpeace A0 16-Key读图板,其幅面为A0,连接端口为COM3。
(3)单击【端口】选择框右侧的按钮,弹出【密码】对话框,如图7-2所示,输入密码“56789”,单击【确定】按钮,弹出【数化板通讯配置】对话框,具体设置如图7-3所示,单击【确定】按钮,回到【数化板设置】对话框。
图7-2 【密码】对话框
图7-3 【数化板通讯配置】对话框
【数化板通讯配置】对话框中的设置要与Windows的设置保持一致。右键单击桌面上“我的电脑”,在弹出的快捷菜单中选择【属性】命令,弹出【系统属性】对话框,选择【硬件】选项卡,再单击【设备管理器】按钮,弹出【设备管理器】对话框,单击端口(COM和LPT)左侧的展开按钮,显示端口类型,如图7-4所示;鼠标双击“Prolific USBto-Serial Comm Port(COM3)”,弹出【Prolific USB-to-Serial Comm Port(COM3)属性】对话框,如图7-5所示。
(4)手工画一个100cm×50cm 的矩形框,通过数化板在设计与放码系统中读入矩形,测出其长、宽值。然后打开【数化板设置】对话框,鼠标单击【精度】按钮,弹出【密码】对话框,输入密码“56789”,单击【确定】按钮,弹出【数字化仪精度校正】对话框,如图7-6所示,填入测出的实际长、宽值,单击【确定】按钮即可。

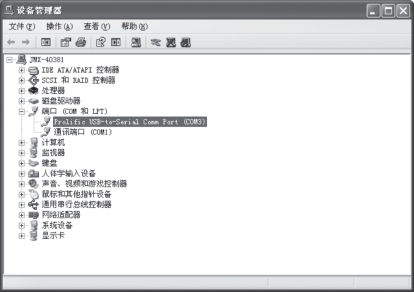

图7-4 【设备管理器】对话框
图7-5 【属性】对话框

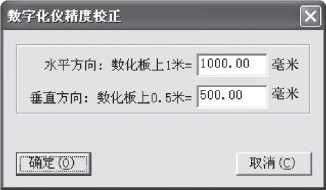

图7-6 【数字化仪精度校正】对话框
通常情况下,设备在出厂前,厂商已经校正好了,因此一般不需要校正,除非读入的纸样确实有偏差。
2.按键设置
鼠标单击【按键】选择框右侧的下拉按钮,先选择“1键”,【功能】选择框中会自动出现该键的功能,如果希望该键执行其他功能,则打开【功能】选择框中的下拉菜单,选择一种功能即可。【按键】选择框中定义了16个键,【功能】选择框则有与之相对应的16项功能。
如果不想修改软件的默认设置,只需将【选择缺省的按键功能设置】选项勾选即可。建议采用这种方式。通常情况下只需设置这两项即可。单击【确定】按钮,完成设置。

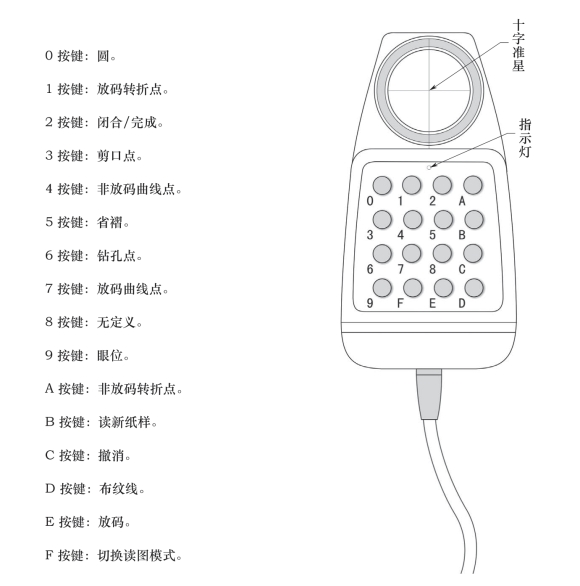

系统缺省的按键功能设置如图7-7所示。
图7-7 缺省按键功能设置
3.菜单设置
(1)将电脑与A4打印机连接好。
(2)在【数化板设置】对话框中单击【打印菜单】按钮,会打印出一张菜单,如图7-8所示。

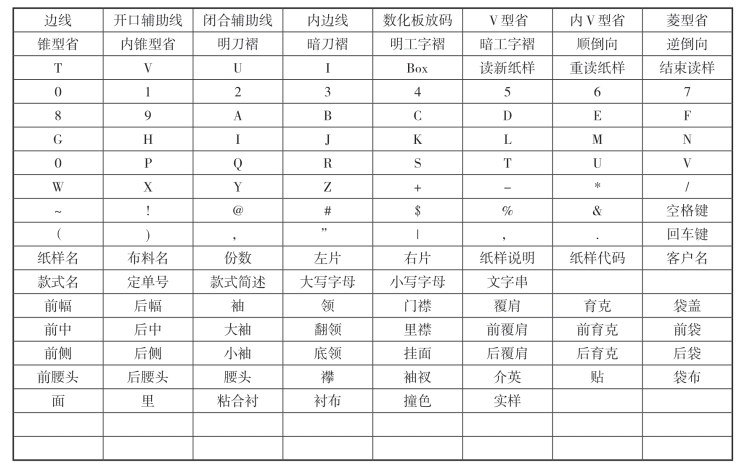

图7-8 读图菜单
(3)用剪刀将打印出来的菜单剪下,张贴在读图板读图区域的左上角。
(4)鼠标单击设计与放码系统【快捷工具栏】上的【读纸样】工具,弹出【读纸样】对话框,如图7-9所示。

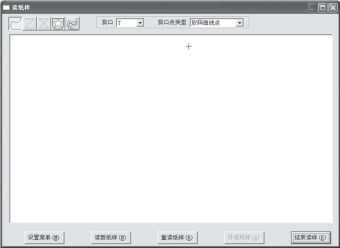

图7-9 【读纸样】对话框
(5)鼠标单击【设置菜单】按钮,弹出【盈瑞恒设计与放码CAD系统】对话框,如图7-10所示,单击【是】按钮;然后在读图板上用游标在贴上的菜单的左上角、左下角及右下角依次按键,【读纸样】对话框工作区域的左上角会出现灰色矩形框,如图7-11所示,菜单设置完成。
图7-10 【盈瑞恒设计与放码CAD系统】对话框
图7-11 出现灰色矩形框
