男士西装多款式排料技巧
【摘要】：在设计与放码系统中做好男西服各纸样的对位标记，确保各纸样的布纹方向一致（顺向）。进入排料系统，新建排料文件，载入男西服纸样。图6-34设定后片6号对条对格标记为后领中标记按照与步骤7相同的方法，选中后片的4号标记，将其设为窿底标记，如图6-35所示。按照与步骤9相同的方法，设定前片、大袖和小袖与后片的对条对格，如图6-36所示。以同样方法完成袋盖与前片、手巾袋与前片的对条对格。
（1）在设计与放码系统中做好男西服各纸样的对位标记（其中手巾袋和袋盖需钻孔，且与前片的钻孔要相对应，其他各纸样打对位剪口），确保各纸样的布纹方向一致（顺向）。
（2）进入排料系统，新建排料文件，载入男西服纸样。
（3）鼠标单击选中【纸样窗】中的后片纸样，选中【唛架】菜单下的【定义对格对条】命令，弹出【对格对条】对话框，如图6-29所示。
图6-29 【对格对条】对话框
（4）单击【布料条格...】按钮，弹出【条格设定】对话框，如图6-30所示。在对话框中设置水平条格和垂直条格重复距离，如果是斜纹格，可设定水平角α和垂直角β的角度，如图6-31所示，单击【确定】按钮，回到【对格对条】对话框。

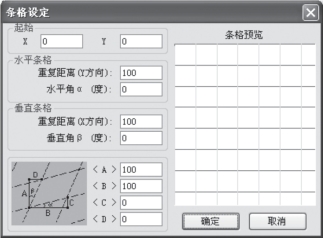

图6-30 设置水平条格和垂直条格

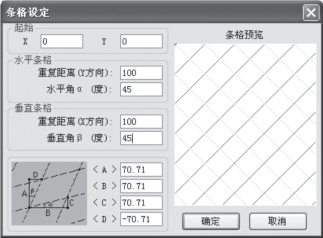

图6-31 设置斜纹格
（5）单击【对格标记...】按钮，弹出【对格标记】对话框，如图6-32所示。单击【增加】按钮，弹出【增加对格标记】对话框，如图6-33所示。输入标记名称，勾选【水平方向属性】与【垂直方向属性】的相关选项，单击【确定】按钮，对话框自动关闭，输入的标记名称出现在【对格标记】对话框的【名称】显示框中。如果需要设定多个对格标记，需在此一次性全部设定好。这里共设定了五处对格标记，分别是：后领中标记、窿底标记、手巾袋标记、袋盖标记和过面标记。如果要修改已增加的标记的属性，可单击【修改】按钮，在弹出的【增加对格标记】对话框中重新设置。
图6-32 【对格标记】对话框

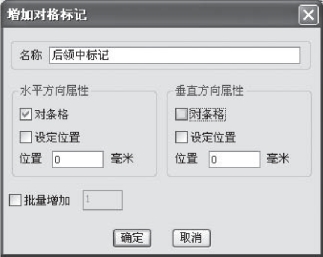

图6-33 【增加对格标记】对话框
（6）单击【关闭】按钮，回到【对格对条】对话框。
（7）连续单击
或
按钮，直到需要对条对格的标记选中变成红色，【图元】显示框中会显示选中标记的序号和类型。勾选【设对格标记】选项，鼠标单击右侧对格标记选择下拉按钮，选择标记名称——后领中标记，勾选【所有号型】选项，单击【采用】按钮，该标记所属的纸样名称和图元序号会自动显示在【当前对格标记连接的纸样图元】显示框中，如图6-34所示。

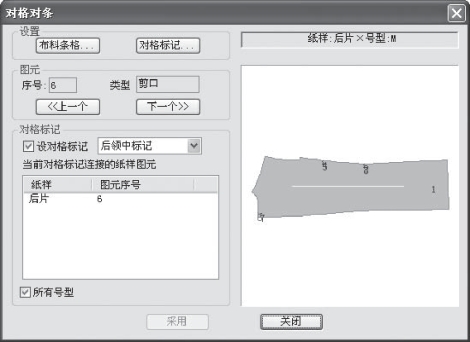

图6-34 设定后片6号对条对格标记为后领中标记
（8）按照与步骤7相同的方法，选中后片的4号标记，将其设为窿底标记，如图6-35所示。
图6-35 设定后片4号对条对格标记为窿底标记
（9）鼠标单击选中【纸样窗】中的侧片纸样，连续单击
或
按钮，选中侧片的窿底对位剪口，勾选【设对格标记】选项，选择标记名称——窿底标记，单击【采用】按钮，设定侧片与后片的对条对格。
（10）按照与步骤9相同的方法，设定前片、大袖和小袖与后片的对条对格，如图6-36所示。

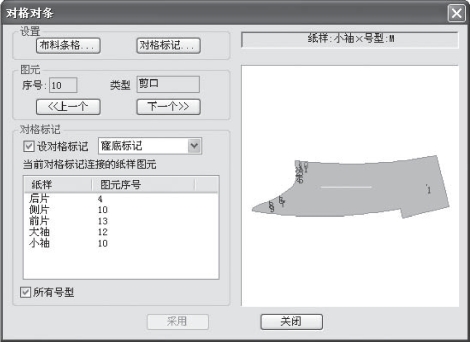

图6-36 设定侧片、前片、大袖和小袖与后片的窿底对条对格标记
（11）鼠标单击选中【纸样窗】中的领面纸样，连续单击
或
按钮，选中领面的后领中对位剪口，勾选【设对格标记】选项，选择标记名称——后领中标记，单击【采用】按钮，设定领面与后片的对条对格，如图6-37所示。

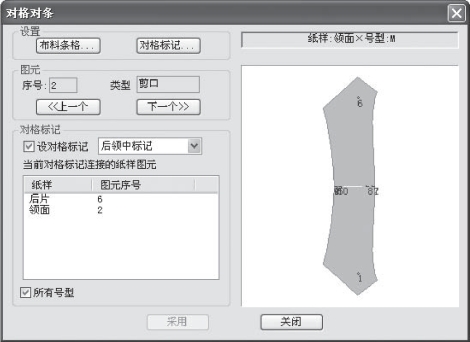

图6-37 设定领面与后片的后领中对条对格标记
（12）鼠标单击选中【纸样窗】中的前片纸样，依次将2号、15号和16号标记设为过面标记、袋盖标记和手巾袋标记。
（13）鼠标单击选中【纸样窗】中的过面纸样，勾选【设对格标记】选项，选择标记名称——过面标记，单击【采用】按钮，设定过面与前片的对条对格。以同样方法完成袋盖与前片、手巾袋与前片的对条对格。所有设置完成后单击【关闭】按钮。以上操作如图6-38所示。

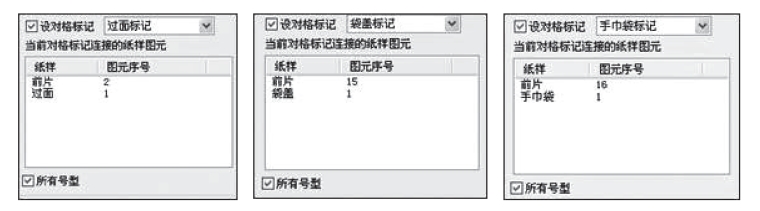

图6-38 设定过面、袋盖、手巾袋与前片对条对格标记
（14）勾选【选项】菜单下的【对格对条】和【显示条格】命令，【主唛架】显示设置的条格。
（15）双击【纸样窗】中的后片纸样，纸样自动进入主唛架区，摆放好后片纸样的位置，再双击其他纸样，这些纸样会按照之前的设置，自动进行对条对格，如图6-39所示。而且偶数片的纸样自身也会自动进行对条对格，如图6-40所示。

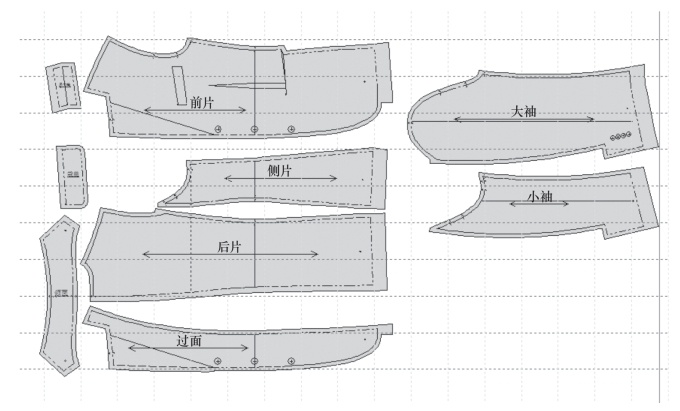

图6-39 对条对格示意
图6-40 偶数片纸样自动对条对格示意图
教师指导
（1）对条对格只能在一个号型的所有纸样之间进行，且一次只能设定一个号型。如果要每个号型的所有纸样都能对条对格，则需要分别设置。如M码设置并完成排料后，要再选中S码，按照与M码相同的设定方法完成设置，才能进行S码的对条对格排料，L码也是一样。否则，只有M码能进行对条对格排料。
（2）对条对格只适用于手动排料，不适合全自动排料和超级排料。
本章小结
详细介绍在富怡服装CAD排料系统中进行单一排料、混合分床排料和对条对格排料的具体操作流程和方法，其中排料设定、对条对格是重点，也是难点，严格按照本书介绍的流程操作依然是关键。
思考与练习题
1.在执行自动排料时，为什么会出现少排、漏排等不能将所有纸样全部排下的现象？
2.【唛架设定】对话框中的缩放功能与【纸样制单】对话框中的缩放功能有何区别与联系？
3.为什么在混合分床排料时选择的款式有的能参与排料，有的却不能？
4.男西服对条对格排料设定时，第一块选择的纸样是否必须为后片，为什么？
5.为什么系统默认【旋转限定】按钮
和【翻转限定】按钮
是按下的，即不允许纸样随意旋转或翻转？
6.将单一排料、混合分床排料设定与实施过程各反复练习三遍。
7.将男西服对条对格排料设定与实施过程反复练习三遍。
8.利用在设计与放码系统中生成的不同类型的纸样，在排料系统中进行各种排料方式的设定与实践。
应用实践——
纸样输入与输出
课题名称：纸样输入与输出
课题内容：纸样输入
纸样输出
教学课时：8课时
重点难点：1.数字化仪和绘图机的设置。
2.用数字化仪进行纸样输入。
学习目标：1. 说出富怡服装CAD系统中数字化仪设置的主要流程、方法和内容。
2. 说出富怡服装CAD系统中绘图机设置的主要流程、方法和内容。
3. 完成数字化仪和绘图机的设置。
4. 在富怡服装CAD系统中进行纸样输入和输出。
5. 记录纸样输入、输出过程中出现的常见问题及其产生的原因，并寻求妥善解决的办法。
学习提示： 纸样输入与输出是实践性很强的工作，涉及的知识和内容较多，出现的问题和症状也千奇百怪，一定要多实践、多操作、多尝试、多思考、多总结，只有这样才能熟练掌握。
