避免纸样偏斜和一顺跑现象的排料方法

2023-06-22 理论教育版权反馈

【摘要】：教师指导系统默认按钮和按钮是按下的，即不允许纸样随意旋转或翻转，其目的是杜绝在排料过程中出现 “偏斜”和“一顺跑”现象。“偏斜”是指纸样的布纹方向与布料的经纬向不在一条直线上或不垂直；“一顺跑” 是指在排料过程中，需要左右对称的纸样被排成只有两个左片或只有两个右片的现象。当纸样很多、排料幅长很长的时候，这个过程将非常复杂，因此，不到万不得已，不要对纸样进行翻转操作。

1.自动排料

（1）选中【排料】菜单下的【开始自动排料】命令，【纸样窗】中的所有纸样会自动排列在【主唛架】区，如图6-17所示。

pagenumber_ebook=289,pagenumber_book=278

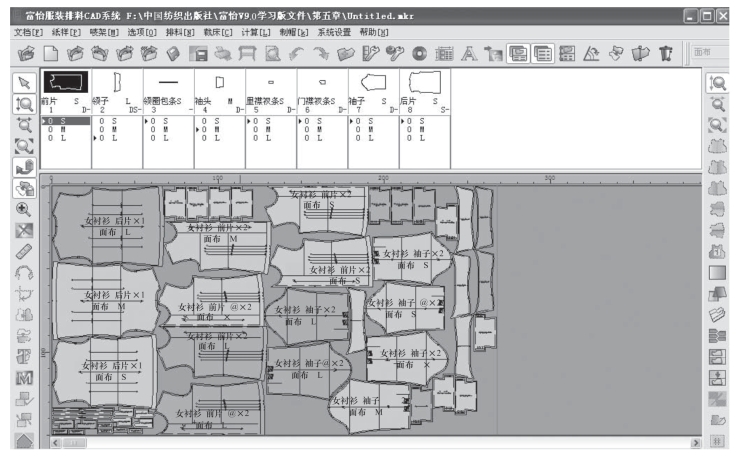

图6-17　自动排料图

（2）选中【排料】菜单下的【排料结果】命令，弹出【排料结果】对话框，对话框中会显示相关的排料信息。单击【确定】按钮，关闭该对话框，自动排料完成。

（3）单击【主工具匣】上的【保存】工具，弹出【另存唛架文件为】对话框，在对话框中选择文件保存的目标文件夹，起文件名，单击【保存】按钮，全自动排料过程结束。

2.手动排料

手动排料的方式有两种：一是在自动排料结束后，通过手动的方式对排料图进行调整；二是纸样进入【纸样窗】后，鼠标在【纸样窗】各纸样对应的【尺码列表框】的尺码上双击，该尺码的纸样会自动进入【主唛架】区，且后进入的纸样会自动贴齐之前进入的纸样。

（1）纸样进入【主唛架】区后，单击可选择一块纸样，按住【Ctrl】键单击或框选可一次性选择多块纸样。

（2）在【主唛架】区，左键按住需要移动调整位置的纸样，将其移到需要摆放的位置后松开鼠标，即完成该纸样位置的移动。

（3）在排料过程中，如果需要旋转纸样，则要将【旋转限定】按钮按起。之后可用【旋转唛架纸样】工具、【中点旋转】工具、【边点旋转】工具、【顺时针90度旋转】工具、【逆时针90度旋转】工具以及【180度旋转】工具对纸样进行旋转处理。

（4）如果需要翻转纸样，则要将【翻转限定】按钮按起。之后可用【水平翻转】工具、【垂直翻转】工具以及【翻转纸样】工具对纸样进行翻转处理。

（5）如果需要将纸样贴紧就近的纸样或唛架边界，可用【向左滑动】工具、【向右滑动】工具、【向上滑动】工具和【向下滑动】工具进行处理。

（6）框选多块纸样后，可用【左对齐】工具、【右对齐】工具、【上对齐】工具和【下对齐】工具将选中的纸样以相应的方式对齐。

（7）如果需要将单块纸样放回【纸样窗】中，可在纸样上左键双击；按键盘上的【Ctrl+D】键，会弹出【富怡服装排料CAD系统】对话框，单击【是】按钮，可将【主唛架】区的所有纸样清空，全部放回【纸样窗】中。

（8）双击【尺码列表框】中的纸样尺码号，可将纸样重新放入【主唛架】区。鼠标按住纸样直接拖放，可将纸样在【主唛架】区与【辅唛架】区之间相互移动。

（9）在唛架区，左键按住纸样拖动鼠标，即可将纸样摆放在任意位置；按住右键拖选可使纸样自动紧靠排放。纸样内出现斜纹表示该纸样被选中，纸样轮廓变黑色表示该纸样重叠在其他纸样的上方，纸样轮廓变红色表示该纸样重叠在其他纸样的下方。

（10）手动排料结束后，单击【保存】工具，可将排料图保存。

教师指导

（1）系统默认【旋转限定】按钮和【翻转限定】按钮是按下的，即不允许纸样随意旋转或翻转，其目的是杜绝在排料过程中出现 “偏斜”和“一顺跑”现象。其中，【旋转限定】是为了防止出现“偏斜”现象，【翻转限定】则是为了防止出现“一顺跑”现象。“偏斜”是指纸样的布纹方向与布料的经纬向不在一条直线上或不垂直；“一顺跑” 是指在排料过程中，需要左右对称的纸样被排成只有两个左片或只有两个右片的现象。

（2）在实际操作过程中，考虑到节约成本，提高用布率，在不影响质量的前提下，可对纸样进行小幅度的偏斜。

（3）纸样的翻转操作过后，一定要仔细核对左右配对的纸样是否有“一顺跑”现象。当纸样很多、排料幅长很长的时候，这个过程将非常复杂，因此，不到万不得已，不要对纸样进行翻转操作。

（4）单击【参数设定】按钮，弹出【参数设定】对话框，选择【排料参数】选项卡，在【纸样移动步长】输入框中输入每次移动的距离，在【纸样旋转角度】输入框中输入旋转的角度，之后再按小键盘上的“2”、“4”、“6”、“8”键，被选中纸样可按照【纸样移动步长】输入框中设定的距离下、左、右、上移动；按小键盘上的“1”、“3”键，被选中纸样可按照【纸样旋转角度】输入框中设定的角度顺时针、逆时针旋转（前提是【旋转限定】按钮要按起）。
