唛架长度宽度设定及排料操作
【摘要】：选择相关的量度单位，设定唛架的长度单位、宽度单位和显示格式，单击按钮，完成单位设定。在对话框中设定唛架的宽度和长度、宽度和长度方向的缩水率、边界宽度以及面料的层数，选择料面模式是单向或相对，单击按钮，弹出对话框，如图6-3所示。单击按钮，纸样进入排料系统的，排料设定完成。之后可以进行自动排料、手动排料或超级排料。图6-5对话框教师指导在排料设定过程中，和对话框的设定是关键。
（1）双击Windows桌面上的快捷图标
，进入富怡服装CAD排料系统的工作画面。选中【唛架】菜单下的【单位选择】命令，弹出【量度单位】对话框，如图6-1所示。选择相关的量度单位，设定唛架的长度单位、宽度单位和显示格式，单击【确定】按钮，完成单位设定。
（2）单击【主工具匣】上的【新建】工具
，弹出【唛架设定】对话框，如图6-2所示。在对话框中设定唛架的宽度和长度、宽度和长度方向的缩水率、边界宽度以及面料的层数，选择料面模式是单向或相对，单击【确定】按钮，弹出【选取款式】对话框，如图6-3所示。

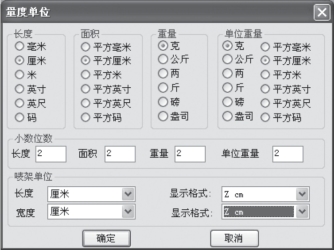

图6-1 【量度单位】对话框
（3）单击【载入】按钮，弹出【选取款式文档】对话框。选中需要打开的款式文件“女衬衫.dgs”，单击【打开】按钮，弹出【纸样制单】对话框，如图6-4所示。
（4）单击【确定】按钮，回到【选取款式】对话框，如图6-5所示。
（5）单击【确定】按钮，纸样进入排料系统的【纸样窗】，排料设定完成。之后可以进行自动排料、手动排料或超级排料。

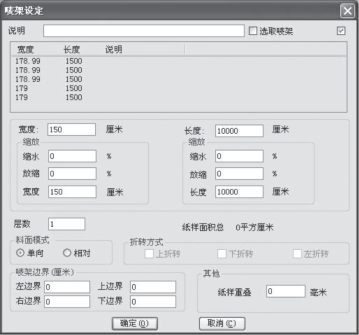

图6-2 【唛架设定】对话框

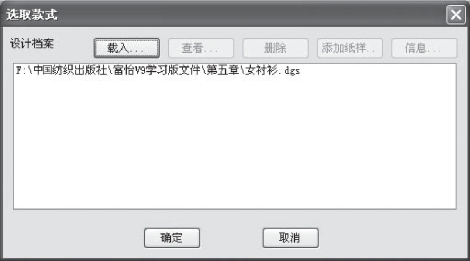

图6-3 【选取款式】对话框

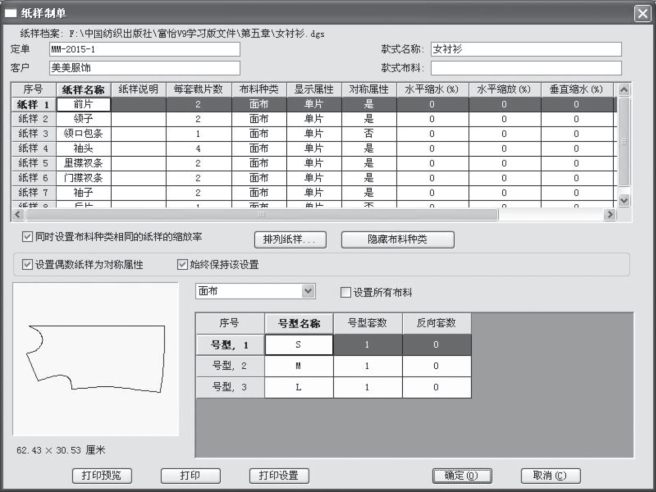

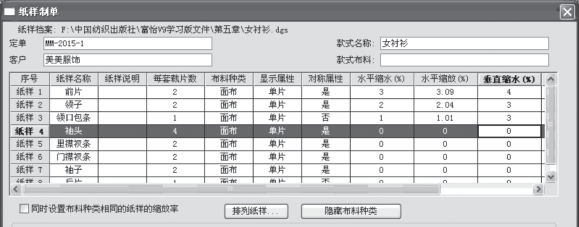

图6-4 【纸样制单】对话框
图6-5 【选取款式】对话框
教师指导
在排料设定过程中，【唛架设定】和【纸样制单】对话框的设定是关键。
（1）【唛架设定】对话框：
①幅宽与幅长：幅宽的设置以面料的实际幅宽为准，幅长的设置以大于排板的实际用料为准。
a.如果设置的幅长小于实际排板用料的长度，则在排料时，只能对部分纸样进行排料，导致在排料时出现少排、漏排或不能将所有的纸样全部排下的现象。
b.如果设置了唛架边界，则实际幅宽=唛架上边界宽度+唛架下边界宽度+可用幅宽，实际幅长=唛架左边界宽度+唛架右边界宽度+可用幅长，如图6-6所示。
c.唛架边界与实际幅宽和实际幅长之间的位置对应关系如图6-7所示。
d.面料在织造过程中，一般都需要留出布边，因此在进行唛架设定时，必须留出唛架的上、下边界，左、右边界则要视具体情况而定。

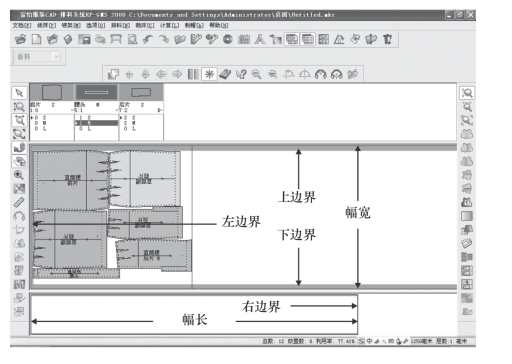

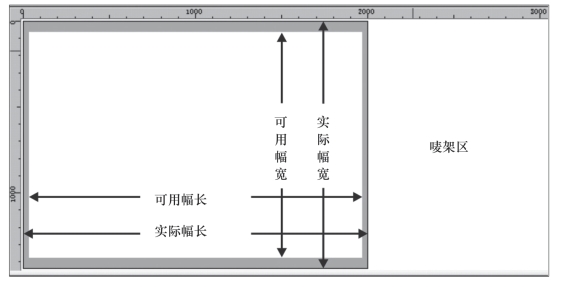

图6-6 设置唛架边界后的幅宽与幅长
图6-7 唛架边界与实际幅宽和实际幅长之间的位置对应关系
②缩放：
a.缩放包括两种形式：缩水和放缩。二者的区别在于，假定一块纸样的长和宽都是1000mm，如果缩水10%，则所需的面料长和宽均为1111.11mm，其放缩率为11.11%；如果放缩10%，则所需的面料长和宽均为1099.99mm，其缩水率为9.09%。缩水率与放缩率的对应关系如图6-8所示。
b.假定面料的幅宽为1500mm、幅长为10204.08mm，幅宽的缩水率4%、幅长的缩水率2%，则在【宽度】输入框中输入“1440”、【长度】输入框中输入“10000”、宽度【缩水】输入框中输入“4”、长度【缩水】输入框中输入“2”即可达到设定效果，具体如图6-9所示。这时进入唛架区的所有纸样都会在经向加2%的缩水率，纬向加4%的缩水率，即如果纸样的长和宽都是1000mm，在进入排料区后其宽度变为1041.7mm，长度变为1020.4mm。

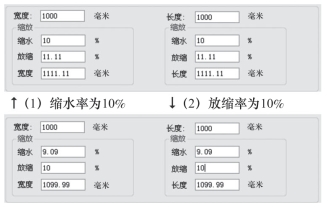

图6-8 缩水率与放缩率的对应关系

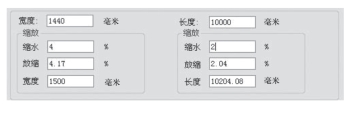

图6-9 缩水设置示意图
c.在实际生产过程中，很多时候都要对面料进行缩水处理。这种处理过程一般不在打板系统中进行，而要在排料系统中进行。【唛架设定】对话框的缩水处理只适合于所有纸样缩水率相同的情况，如果用于排料的纸样缩水率各不相同，则要在【纸样制单】对话框中先取消【同时设置布料种类相同的纸样的缩放率】选项的勾选，之后逐一对每块纸样进行设置, 如图6-10所示。
图6-10 【纸样制单】对话框中单独设置每块纸样的缩水率
③层数与套数：层数是指布料铺床的层数，层数量必须小于或等于号型套数，且套数必须是层数的正整数倍，否则将不能正常排料。
a.假定布料的层数是“1”， 如图6-11所示。用于排料的女衬衫各号型的套数皆为“1”，如图6-12所示。每套16块纸样，则纸样总数为48块。排料完成后，选中【排料】菜单下的【排料结果】命令，弹出的【排料结果】对话框中显示正常排料结果如图6-13所示。
图6-11 设定布料层数为“1”

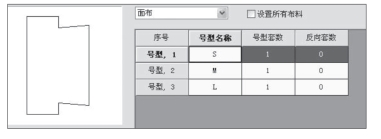

图6-12 设定各号型套数均为“1”

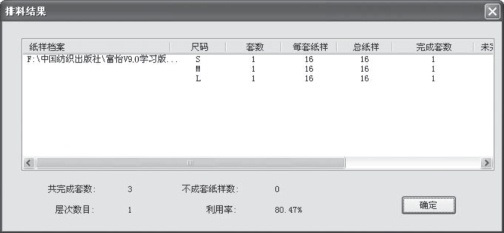

图6-13 1层、每个号型各1套的正常排料结果
b.假定布料的层数是“10”，用于排料的女衬衫各号型的套数皆为“10”，每套16块纸样，则纸样总数为480块，唛架区参加排料的各码纸样的套数为“1”，正常排料显示结果如图6-14所示。也就是说，不管层数是“1”、还是“10”，如果套数与层数的倍数关系相等，由于每套纸样的块数相等，其自动排料的结果都是一样的。
c.当套数大于层数时可正常排料，但必须保证套数是层数的正整数倍。图6-15所示是层数为“10”、 套数为“20”的正常排料结果。此时唛架区参加排料的各码纸样的套数为“2”。
d.当套数小于层数或不是层数的整数倍时，则不能正常排料，且排料结果会自动显示，如图6-16所示。
④料面模式：料面模式有单向和相对。其中相对料面模式有三种折转方式：上折转、下折转和左折转。料面模式选择相对时，面料层数必须为偶数，且套数也必须是层数的倍数，只有这样才能正常排料。
图6-14 10层、每个号型各10套的正常排料结果
图6-15 10层、每个号型各20套的正常排料结果

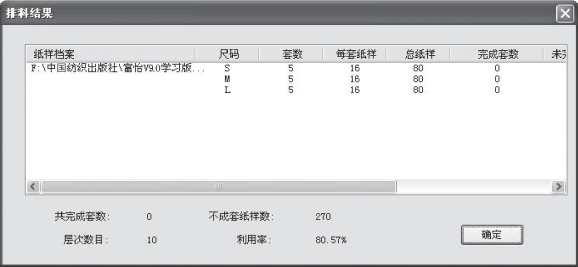

图6-16 10层、每个号型各5套的非正常排料结果
（2）【纸样制单】对话框：【纸样制单】对话框中的订单名、客户名、款式名称和纸样名称等内容在设计与放码系统的【款式信息框】和【纸样资料】对话框中已经设置好，进入排料系统后会自动生成。当然，这些基本信息也可以在【纸样制单】对话框中重新设定和修改。
a.如果在【唛架设定】对话框中没有设定面料的缩水率或缩放率，也可以在【纸样制单】对话框中设定。
假定纸样的长和宽都是1000mm，在【纸样制单】对话框中将水平缩水率设定为“2%”（幅长方向），垂直缩水率设定为“4%”（幅宽方向），在进入排料区后其宽度变为1041.7mm，长度变为1020.4mm。
b.【唛架设定】对话框中的面料缩放与【纸样制单】对话框中的纸样缩放略有差异。如果所有纸样的缩水率都相同，在【唛架设定】对话框中或在【纸样制单】对话框中都可以设置。如果纸样的缩水率不同，则只能在【纸样制单】对话框中设置。
c.【唛架设定】对话框中是对面料进行缩放，与之相对应的是纸样会一起缩放；【纸样制单】对话框中是对纸样进行缩放，面料不进行缩放。
例如在【唛架设定】对话框中设定面料的幅宽为1440mm、幅长为10000mm，宽度缩水率为“4%”、长度缩水率为“2%”，在【纸样制单】对话框中则无须再对纸样进行设置，此时唛架区的幅宽为1500mm、幅长为10204.08mm，进入唛架区的所有纸样在宽度方向均加了“4%”的缩水率，在长度方向均加了“2%”的缩水率；如果在【唛架设定】对话框中设定面料的幅宽为1440mm、幅长为10000mm，且不给面料加缩水率，则在【纸样制单】对话框中需要对纸样进行缩水率设置，假定垂直缩水率为“4%”、水平缩水率为“2%”，此时唛架区的幅宽为1440mm、幅长为10000mm，进入唛架区的所有纸样在宽度方向均加了“4%”的缩水率，在长度方向加了“2%”的缩水率。
d.在【纸样制单】对话框中，如果要使采用相同面料的纸样具有相同的缩水率，则要勾选【同时设置布料种类相同的纸样的缩放】选项，如果缩水率各不相同，则要取消勾选；勾选【设置偶数纸样为对称属性】选项，可将【纸样列表框】中的所有偶数纸样设为对称。
e.另外，单击【排列纸样……】按钮，会弹出【排列纸样次序】对话框。在对话框中可选择纸样按不同的方式在【纸样列表框】中排列次序；单击【隐藏布料种类】按钮，可将所有纸样的布料属性隐藏，按钮变为【恢复布料种类】，再次单击该按钮，所有纸样的布料属性显示。
