插肩袖夹克CAD工业纸样设计方案

【摘要】:图5-106设定的插肩袖夹克号型规格表选择菜单下的命令,弹出对话框。将输入法切换到英文输入状态,参照图5-103所示,画出插肩袖夹克基本纸样结构图,如图5-107所示。选中工具,生成插肩袖夹克各片纸样。图5-110插肩袖夹克基础纸样图5-110插肩袖夹克基础纸样图5-111调整E、F点的缝型图5-111调整E、F点的缝型钻孔与打剪口:选中菜单下的命令,在弹出的对话框中选中选项卡,设定钻孔方式为“钻孔”,钻孔半径值为“05”,单击按钮。

1.结构制图

(1)单击【新建】按钮,新建一个工作画面。

图5-106 设定的插肩袖夹克号型规格表

(2)选择【号型】菜单下的【号型编辑】命令,弹出【设置号型规格表】对话框。在对话框中以M码为基准码,建立如图5-106所示的号型规格表,并将其保存。

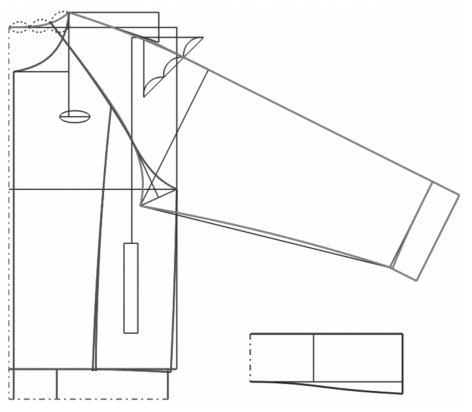

(3)将输入法切换到英文输入状态,参照图5-103所示,画出插肩袖夹克基本纸样结构图,如图5-107所示(结构制图过程可参看光盘里的操作视频)。

图5-107 插肩袖夹克基本纸样结构图

(4)选中【剪刀】工具,生成插肩袖夹克各片纸样。选中【拾取内轮廓】工具,开出前中片左胸贴标的位置。

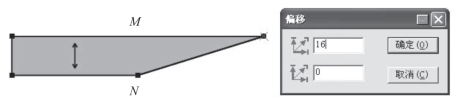

(5)选中【旋转衣片】工具,将袖头纸样水平摆正。选中【调整】工具,鼠标移到袖头纸样的右侧端点M上,按一下【Enter】键,弹出的【偏移】对话框中输入水平偏移值“16”,单击【确定】按钮,将M点水平向右移16cm(袖口长),如图5-108所示。以同样方法将N点也水平向右移16cm。

(6)选中【选择纸样控制点】工具,鼠标单击选中前腰头纸样,按键盘上的【Ctrl+C】组合键,再按键盘上的【Ctrl+V】键,将该纸样复制、粘贴一份。鼠标移到需要移动的纸样上,按【空格】键,出现形后,后下摆纸样居中,两块前下摆纸样分居左右,将三块纸样移动摆放到合适位置。

图5-108 设置并移动M点

(7)选中【纸样工具栏】中的【合并纸样】工具,鼠标在左侧前下摆纸样上单击,松开鼠标移动到后下摆纸样上再单击,如图5-109(a)所示,前、后下摆合并。以同样方法完成右侧前下摆纸样与后下摆纸样的合并,合并后的下摆如图5-109(b)所示。

图5-109 下摆合并示意图

(8)选中【橡皮擦】工具,将合并后的下摆下侧的放码点删除。选中【纸样对称】工具,将领子、后片、口袋、下摆、前下摆拼块和袖头纸样关联对称展开。

(9)选中【布纹线】工具,将袖头、下摆和前下摆拼块纸样的布纹线调成水平,再将领子、后片、口袋、袖头、下摆和前下摆拼块纸样的布纹线移到对称中线位置。鼠标依次单击前袖片的A、B两点,将布纹线调成与线段AB平行;以同样方法将后袖片的布纹线调成与线段CD平行。鼠标在布纹线的两端单击,松开鼠标移动,再单击,调整布纹线的长度

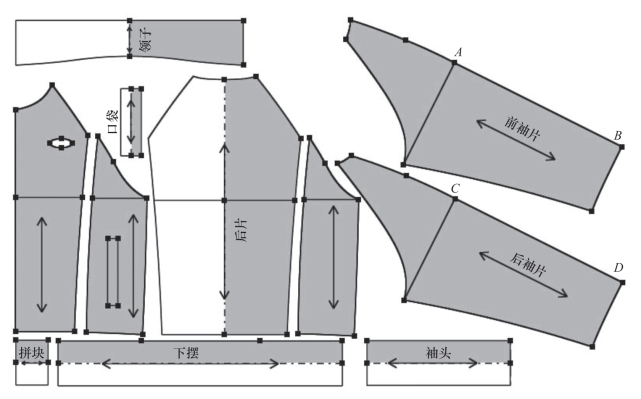

(10)鼠标移到纸样上,按【空格】键,出现形后将各纸样移动摆放到合适位置,如图5-110所示。

2.纸样编辑

(1)修改缝份:

①按键盘上的【F7】键,显示纸样缝份,此时所有纸样的缝份按照之前的设定,统一为1cm。

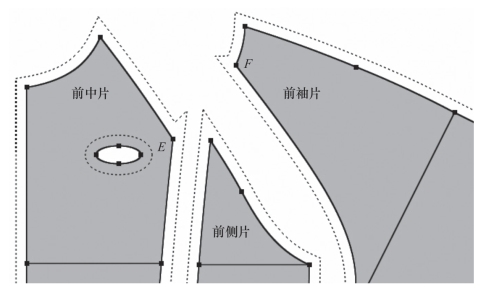

②选中【加缝份】工具,鼠标移到任一纸样的放码点上单击,弹出的【衣片缝份】对话框中缝份量值设为“1.2”,将所有纸样的缝份统一调成1.2cm。再将前中片E点与前袖片F点的缝型调成如图5-111所示。以同样方法完成后中片与后袖片在对应位置缝型的调整。

图5-110 插肩袖夹克基础纸样

图5-111 调整E、F点的缝型

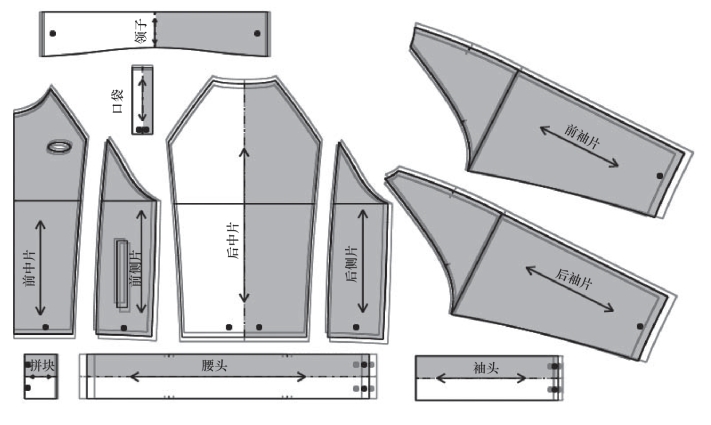

(2)钻孔与打剪口:选中【选项】菜单下的【系统设置】命令,在弹出的【系统设置】对话框中选中【缺省参数】选项卡,设定钻孔方式为“钻孔”,钻孔半径值为“05”,单击【确定】按钮。选中【钻孔】工具,开出各纸样的钻孔。选中【剪口】工具,打出相应部位的剪口。纸样钻孔与打剪口效果如图5-112所示。

(3)编辑款式与纸样基本信息:按照与直筒裙相同的方法,完成插肩袖夹克款式与纸样基本信息的编辑。

3.纸样放码

按【F7】键,将缝份线隐藏。

图5-112 纸样钻孔与打剪口效果

(1)参照图5-104所示,完成插肩袖夹克除前、后袖片以外的其他纸样的放码。

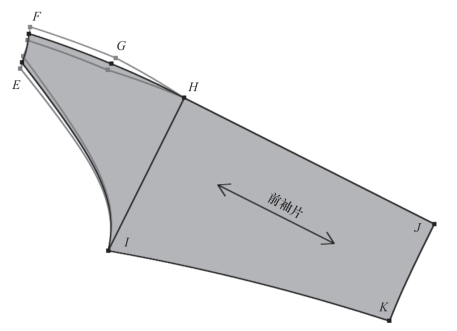

(2)参照图5-104所示,完成前袖片E、F、G三点的放码,如图5-113所示。

图5-113 完成E、F、G三点放码

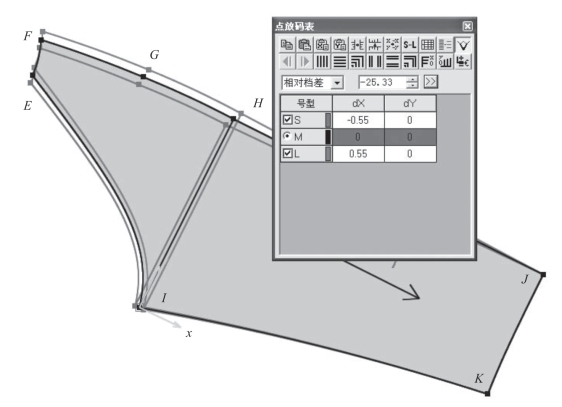

(3)选中【选择纸样控制点】工具,鼠标框选H点,【点放码表】对话框中单击按下【角度放码】按钮,出现绿色的角度放码坐标,鼠标连续单击【角度设定框】中的上、下箭头,旋转坐标轴,直到X坐标与袖中线HJ重合,此时的角度值为“-25.33”,S码【dx】输入框内输入数值“-0.55”、【dy】输入框内输入数值“-1”,再单击按钮,完成H点的放码。如图5-114所示。

图5-114 设置并完成H点的角度放码

(4)H点选中状态下,单击【点放码表】对话框中的【复制放码量】按钮,在空白处单击,取消对点的选择。鼠标框选I点,再单击【点放码表】对话框中的【粘贴X】按钮,将H点X方向的放码量复制到I点上,如图5-115所示。

图5-115 设置并完成I点的角度放码

(5)用同样方法,S码【dx】、【dy】输入框内分别输入数值“-1.75”和“-1” 、“-1.75”和“-0.5”,完成J、K两点的角度放码。前袖片最终放码效果如图5-116所示。

(6)参照图5-104所示和前袖片的放码方法,完成后袖片的放码。

(7)按【Ctrl+F】组合键,隐藏放码点。插肩袖夹克最终放码效果如图5-117所示。

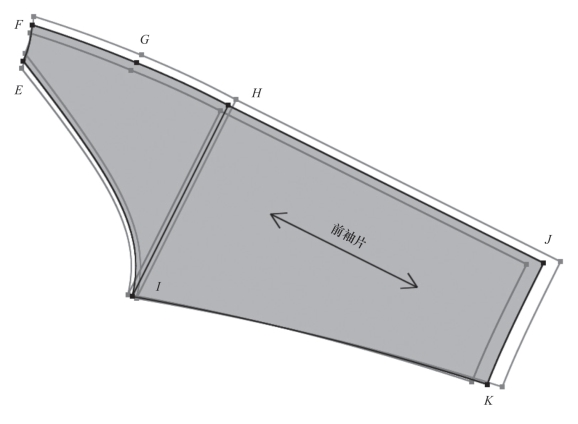

图5-116 前袖片最终角度放码效果

图5-117 插肩袖夹克纸样放码效果

教师指导

(1)放码完成后,需要用【比较长度】工具测量检验一下前、后片的插肩线长度档差是否一致,如果不一致,可微调袖肥线在X方向的放码量。

(2)之前介绍的直筒裙、女衬衫和插肩袖夹克的放码都是规则放码。如果是不规则放码,则需在【点放码表】对话框中各码对应的【dx】、【dy】输入框内输入档差值,然后根据放码要求选择单击【X不等距】按钮、【Y不等距】按钮或【XY不等距】按钮即可。

(3)放码完成后,如果需要增加号型,可打开【设置号型规格表】对话框,直接添加,单击【确定】按钮,系统会按照已设定的档差自动放码。

本章小结

通过典型案例的实践讲解,系统介绍服装CAD工业纸样设计的流程和方法,其中,纸样编辑的流程、方法和纸样放码是重点,缝份与缝型、剪口、钻孔的设定与调整和单方向放码、角度放码是难点。关键依然是实践。

思考与练习题

1.纸样编辑的内容主要包括哪些?在CAD操作时是否有先后顺序?

2.纸样轮廓线上,起点与终点缝份宽度不同时该如何设置?

3.剪口没有打在预定的位置该如何调整?

4.在基础码上打出剪口,放码后却没有对应到其他各码上,该如何调整?

5.钉多个纽扣和扣眼时,纽扣与扣眼的大小、具体位置该如何设定?

6.在布纹线上设置了相关信息却没有显示,是什么原因,该如何调整?

7.单方向放码相比于逐点放码的优势在哪里?

8.单方向放码与线放码在本质上有何差异,在操作时各应注意什么?

9.插肩袖夹克的袖子放码时为什么要采取角度放码的方式,具体是如何做的,需要注意什么?

10.将本章介绍的内容反复练习三遍。

11.在本书内容的基础上,适当找一些有代表性的服装进行CAD工业纸样设计的拓展练习。

应用实践——

服装CAD排料

课题名称:服装CAD排料

课题内容:女衬衫单一排料

女衬衫、直筒裙与插肩袖夹克混合分床排料男西服对条对格排料

教学课时:8课时

重点难点:1.排料设定。

2.混合分床排料。

3.对条对格排料。

学习目标:1. 能说出在排料系统中进行排料设定与操作的基本流程和方法。

2. 能说出【唛架设定】对话框和【纸样制单】对话框设定的要点和注意事项。

3. 能在排料系统中完成单一排料、混合分床排料和对条对格排料设定与排料的全过程。

4. 能说出排料设定与实施过程中出现的常见问题和解决办法。

学习提示: 不同排料方式的设定和对条对格是重点,也是难点,按照书中介绍的流程和方法正确操作并灵活应用依然是关键。建议学习时将设计与放码系统中的相关设定与排料系统中的具体对应进行深入的对照梳理,充分利用在设计与放码系统中生成的不同类型的样板,在排料系统中进行各种排料方式的设定与实践,以达到熟悉工具、掌握技巧、提升排料水平的目的。
