直筒裙CAD工业纸样优化设计

1.结构制图

（1）双击桌面上的快捷图标，进入自由设计与放码系统的工作画面。

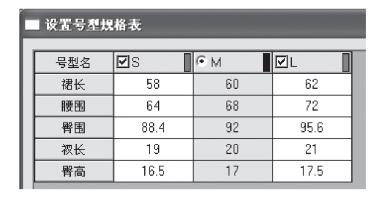

（2）选择【号型】菜单下的【号型编辑】命令，弹出【设置号型规格表】对话框。在对话框中以M码为基准码，建立如图5-7所示的号型规格表，并将其保存。

图5-7　设定的直筒裙号型规格

（3）将输入法切换到英文输入状态，参照图5-2所示，利用【设计工具栏】中的【智能笔】工具、【角度线】工具和【对称】工具，画出直筒裙基本纸样结构图，如图5-8所示（考虑到篇幅，这里不做具体介绍，读者可参看光盘里的操作视频，那里有详细的介绍）。

（4）选中【对称】工具，以后中线为对称轴，将后片开衩对称到另一侧，然后用【剪断线】工具将底边线在A点位置剪断，如图5-9所示。

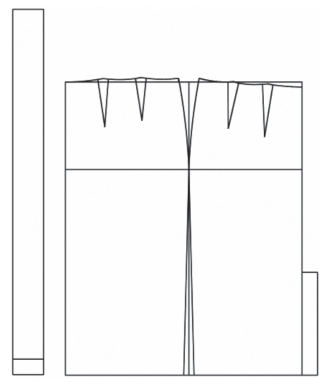

图5-8　直筒裙结构图

图5-9　对称后片开衩线

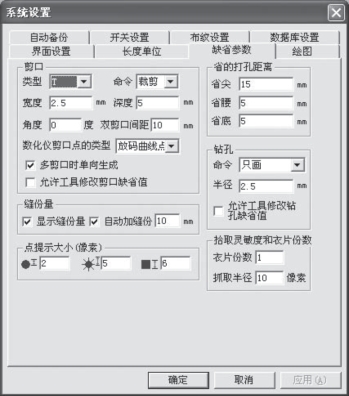

（5）选中【选项】菜单下的【系统设置】命令，弹出【系统设置】对话框，单击【缺省参数】选项卡，勾选【显示缝份量】和【自动加缝份】选项，并将自动加缝份值设为“10”，如图5-10所示；再单击【布纹设置】选项卡，选择布纹线的缺省方向为“双向_垂直”，如图5-11所示，单击【确定】按钮，完成设定。

图5-10　设定缝份宽度

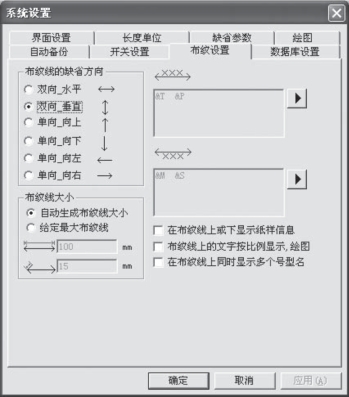

图5-11　设定布纹线缺省方向

（6）选中【剪刀】工具，生成直筒裙面料和里料纸样。

（7）选中【纸样工具栏】中的【选择纸样控制点】工具，按住键盘上的【Ctrl】键，鼠标依次单击生成的前、后片面料纸样，将其选中，然后选中【编辑】菜单下的【复制纸样】命令（或按【Ctrl+C】组合键），将选中的纸样复制一份，再选中【编辑】菜单下的【粘贴纸样】命令（或按【Ctrl+V】组合键），将复制的纸样粘贴到工作区。

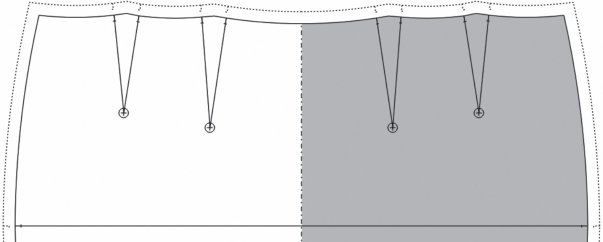

（8）选中【纸样对称】工具，将两个前片纸样对称展开。

（9）选中【纸样工具栏】中的【水平垂直翻转】工具，按一下【Shift】键，切换到垂直翻转模式，鼠标在一块后片面料纸样上单击，将其垂直翻转，接着在里襟后片里料纸样上单击，也将其垂直翻转。

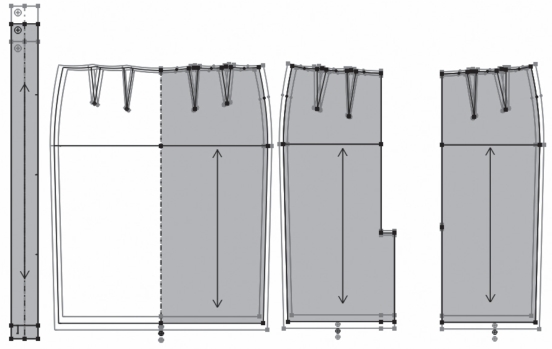

（10）鼠标移到纸样上，按一下键盘上的【空格】键，光标变成形后，松开鼠标移动纸样到合适位置再单击，移动纸样的位置。参照图5-3和图5-4所示，将面、里料样的位置摆放好。以上操作如图5-12所示。

2.纸样编辑

（1）修改缝份：

①按键盘上的【F7】键，显示纸样缝份，此时所有纸样的缝份按照之前的设定，统一为1cm。按【Ctrl+F】组合键，显示纸样放码点。

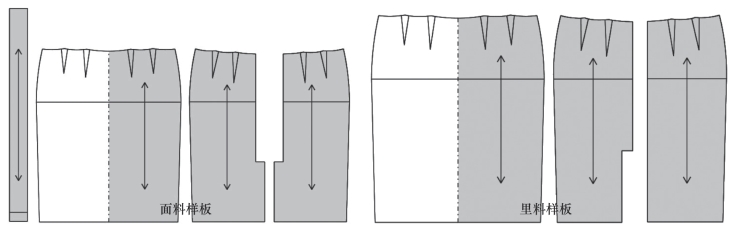

图5-12　移动摆放好面、里纸样的位置

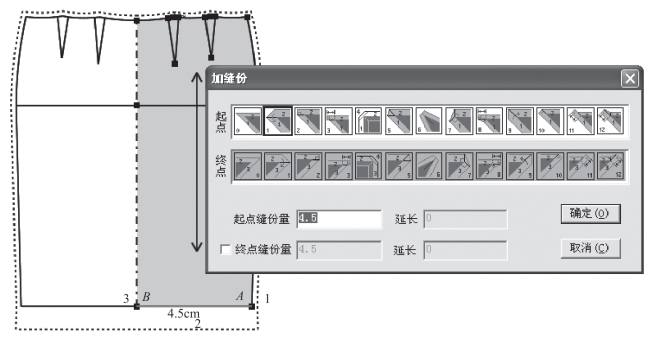

②选中【纸样工具栏】中的【加缝份】工具，鼠标在前片面板的底边线AB上单击，弹出【加缝份】对话框，选择起点缝型为“1”，输入起点缝份量值“4.5”，单击【确定】按钮，将底边缝份改为4.5cm，如图5-13所示。

图5-13　设定并画出前片面板底边线的缝份

③鼠标移到后里襟片面板的后腰中点C上按下左键拖动到D点松开，在弹出的【加缝份】对话框中输入起点缝份量值“1.5”，单击【确定】按钮，将后中线的缝份改为1.5cm。然后鼠标移到后里襟片面板的D点上按下左键拖动到E点松开，在弹出的【加缝份】对话框中选择起点缝型为“0”，终点缝型为“1”，输入起点缝份量值“4.5”，单击【确定】按钮，将底边和开衩的缝份改为4.5cm，如图5-14所示。

④鼠标移到后门襟片里板的后腰中点G上按下左键拖动到H点松开，在弹出的【加缝份】对话框中输入起点缝份量值“1.5”，单击【确定】按钮，将后中线与底边的缝份改为1.5cm。鼠标移到后门襟片里板的后腰侧点F上按下左键拖动到后腰中点G松开，在弹出的【加缝份】对话框中勾选【终点缝份量】选项，输入终点缝份量值“1.5”，单击【确定】按钮，完成后门襟片里板后腰缝份的修改，如图5-15所示。

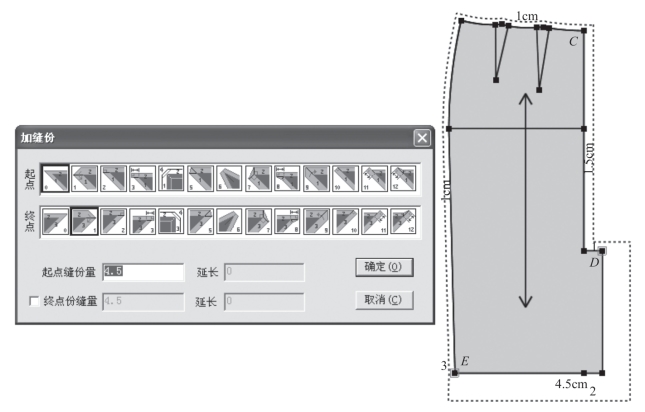

图5-14　设定并画出后里襟片面板开衩与底边线的缝份

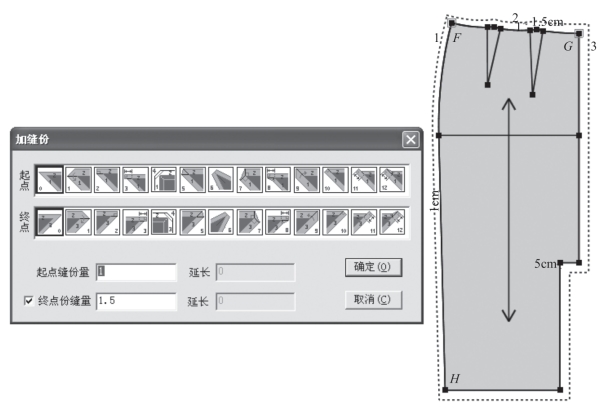

图5-15　设定并画出后门襟片里板后腰线的缝份

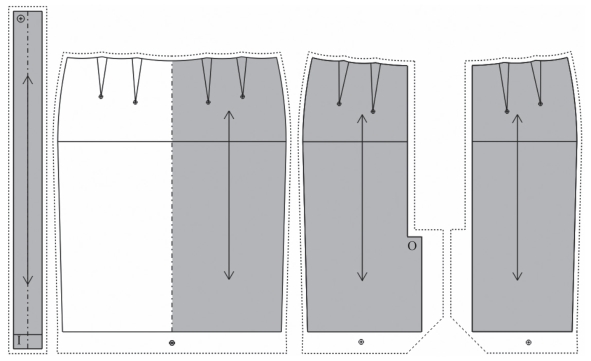

⑤参照图5-3、图5-4所示，完成直筒裙面、里纸样缝份的修改。按【Ctrl+F7】组合键，隐藏纸样缝份量；按【Ctrl+F】组合键，隐藏纸样放码点。直筒裙最终纸样加缝效果如图5-16所示。

图5-16　直筒裙纸样加缝效果图

教师指导

如果后片面板的开衩要制作成直接缝合而不用修剪的形式，可按以下方式处理：

（1）选中【点】工具，鼠标在后门襟片面板的后中线L一端单击，弹出【线上加点】对话框，输入长度值“1.5”，勾选【放码点】选项，选择【转折点】选项，单击【确定】按钮，加出M点，如图5-17所示。

（2）选中【橡皮擦】工具，鼠标依次单击J点、K点和L点，将这三点删除，如图5-18所示。

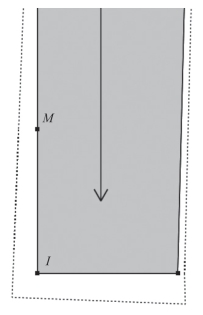

图5-17　加出M点

图5-18　删除J点、K点和L点

（3）选中【选择纸样控制点】工具，鼠标双击M点，弹出【点属性】对话框，选择【边线段端点】选项，如图5-19所示，单击【采用】按钮，之后将对话框关闭。

（4）选中【加缝份】工具，鼠标单击线段IM，在弹出的【加缝份】对话框中输入起点缝份量值“4.5”，取消【终点缝份量】选项的勾选，单击【确定】按钮，加出线段IM的缝份，如图5-20所示。

图5-19　改变M点属性

图5-20　修改线段IM缝份

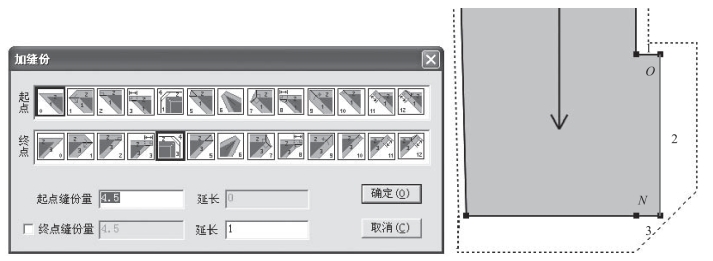

（5）再次单击线段IM，在弹出的【加缝份】对话框中设置如图5-21所示，单击【确定】按钮，修改拐角I处的缝型。鼠标单击后里襟片面板的开衩线NO，【加缝份】对话框中设置如图5-22所示，修改拐角N处的缝型。

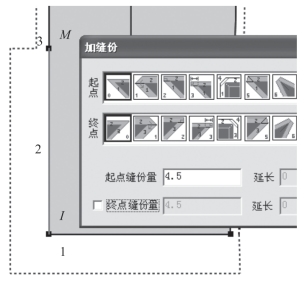

图5-21　修改拐角I处的缝型

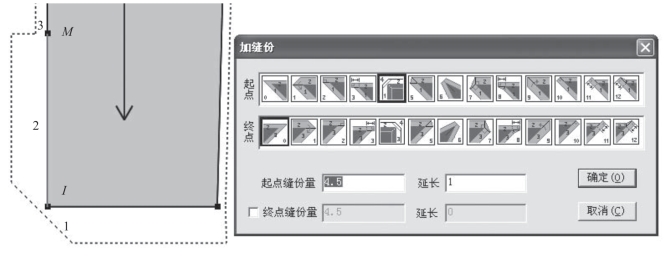

图5-22　修改拐角N处的缝型

（6）后片面板的最终加缝效果如图5-23所示。

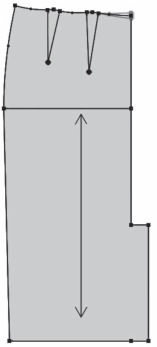

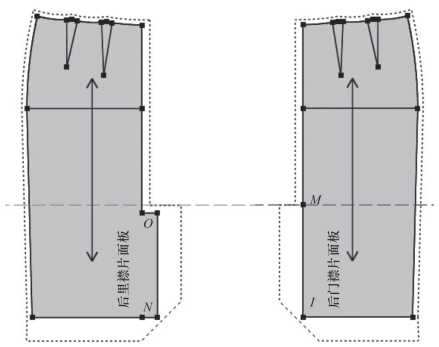

图5-23　直筒裙后片面板最终加缝效果

（2）钻孔与定纽位：

①按【Ctrl+F】组合键，显示纸样放码点。

②选中【纸样工具栏】中的【钻孔】工具，鼠标在前片面板的省尖点上单击，弹出【钻孔】对话框，如图5-24所示。在对话框中单击【钻孔属性】按钮，弹出【属性】对话框，如图5-25所示，在对话框中选择操作方式为“钻孔”，设定钻孔半径值“0.25”，单击【确定】按钮，回到【钻孔】对话框，单击【确定】按钮，画出省尖点位置的钻孔。鼠标在纸样的底边缝份上单击，钻孔半径值“0.5”，在缝份上画出挂纸样的钻孔。用同样方法完成其他纸样的钻孔。

③鼠标移到腰头纸样的左侧上端点A上单击（或按【Enter】键），弹出的【钻孔】对话框中设置如图5-26所示，半径值“0.75”，画出腰头纽扣的大小和位置。

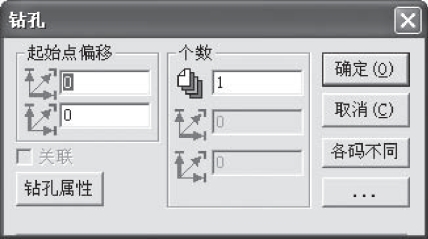

图5-24　【钻孔】对话框

图5-25　【属性】对话框

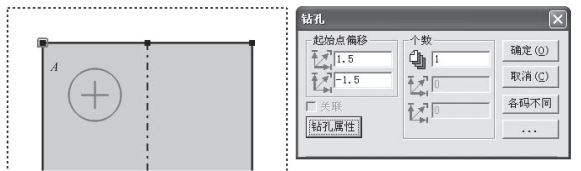

图5-26　设定腰头纽扣的位置和大小

④选中【纸样工具栏】中的【眼位】工具，鼠标单击腰头纸样的左侧下端点B，弹出的【加扣眼】对话框中的设置如图5-27所示，画出腰头扣眼的大小和位置。

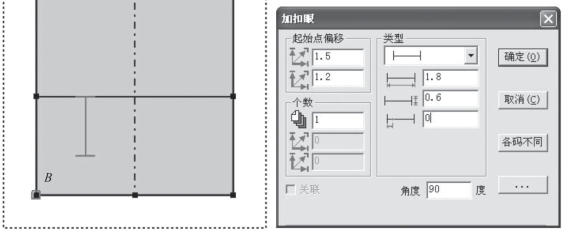

图5-27　设定腰头扣眼的位置和大小

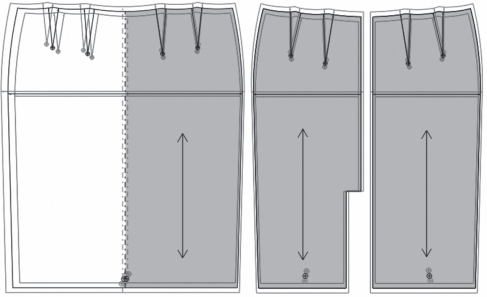

⑤按【Ctrl+F】组合键，隐藏纸样放码点。直筒裙面板钻孔与定纽位效果如图5-28所示。

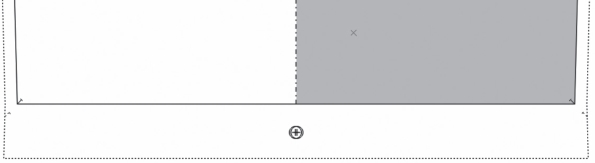

图5-28　直筒裙面板钻孔与定纽位效果

（3）打剪口：

①选中【纸样工具栏】中的【剪口】工具，鼠标依次在各纸样的省口点上单击，打出省口位置的剪口；然后依次在各纸样臀围线的外端点上单击，打出臀围位置的剪口；接着单击面板底边线的外端点，打出该部位的剪口。其中，前片面板省口与臀围处的剪口如图5-29所示，底边处的剪口如图5-30所示。

图5-29　前片面板省口与臀围处打剪口

图5-30　前片面板底边处打剪口

②鼠标移到底边处打出的剪口上，按下左键拖出绿色的调整线，将线移到底边线上，出现红色的“×”号后单击，剪口调整到位，如图5-31、图5-32所示。

③鼠标在腰头纸样右侧线的下端单击，弹出的【剪口】对话框设置如图5-33所示，画出D点、E点、F点位置的剪口。D点、E点、F点分别对应右侧腰点、前腰点和左侧腰点。按这种方式设定剪口位，放码后，各码的对位剪口会自动生成，如图5-34所示。

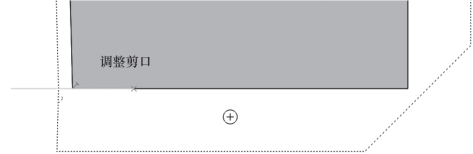

图5-31　拖线调整剪口

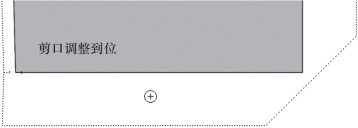

图5-32　剪口调整到位

图5-33　设定并画出腰头上的对位剪口

图5-34　各码的对位剪口自动生成

（4）编辑款式与纸样基本信息：

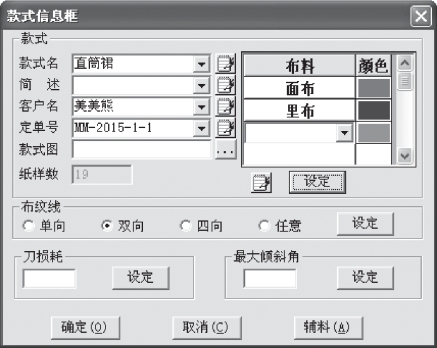

①选中【纸样】菜单下的【款式资料】命令，弹出【款式信息框】对话框，在对话框中选择或输入款式名、客户名和定单号等信息，设定布料类型及其对应的颜色，选择一种布纹方向，并单击右侧对应的【设定】按钮，最后单击【确定】按钮，完成款式资料的编辑，如图5-35所示。

②鼠标移到【衣片列表框】的前片纸样上单击，或者用【选择纸样控制点】工具直接单击或框选工作区的纸样，将前片选中，然后选择【纸样】菜单下的【纸样资料】命令，弹出【纸样资料】对话框，如图5-36所示。在对话框中选择或输入纸样名称，选择面料类型，设定纸样份数，单击【应用】按钮，系统会自动选择下一块纸样，以同样方式进行纸样资料编辑，直到最后一块纸样，最后单击【关闭】按钮即可。

图5-35　【款式信息框】对话框

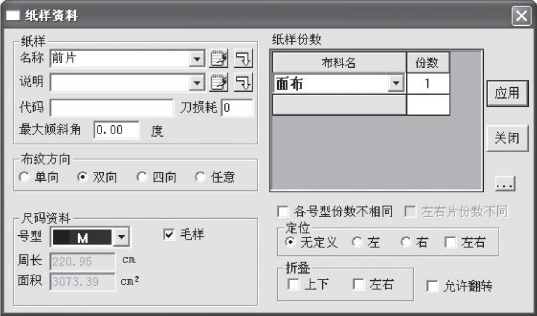

图5-36　【纸样资料】对话框

教师指导

（1）双击【衣片列表框】中的纸样，可直接打开【纸样资料】对话框。

（2）在【款式资料】与【纸样资料】对话框中设置的不同面料在排料系统中会自动分床。

（3）默认【款式资料】与【纸样资料】对话框中的各项设置不直接显示在纸样上，只有进入排料系统，载入文件，在弹出的【纸样制单】对话框中才可以看到相关的设置，如图5-37所示。当然，这些信息也可以在【纸样制单】对话框中直接设置，这里暂不介绍。

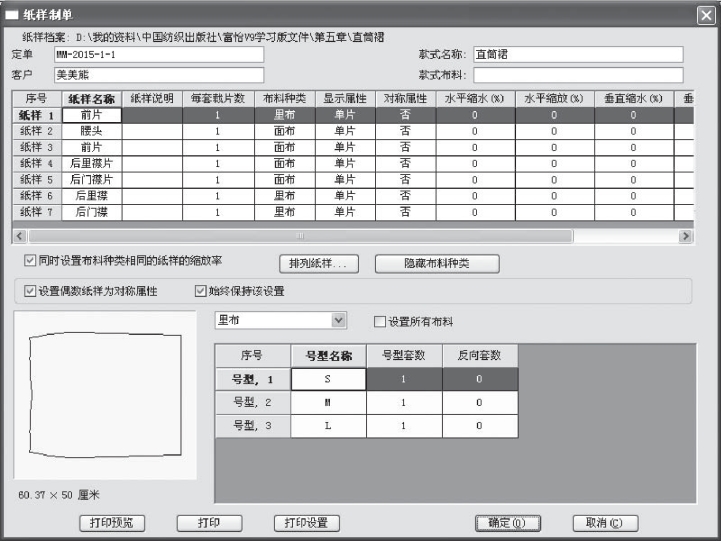

图5-37　【纸样制单】对话框

（4）款式资料和纸样资料编辑后，在所编辑的纸样上看不到任何显示，原因是没有对布纹线信息格式进行设置。布纹线信息格式设置的方法如下：

选中【选项】菜单下的【系统设置】命令，弹出【系统设置】对话框，在对话框中选择【布纹设置】选项卡，先勾选【在布纹线上或下显示纸样信息】和【布纹线上的文字按比例显示，绘图】选项，再单击【布纹线上方信息编辑输入框】右上角的【信息选择】按钮，弹出【布纹线信息】选择框，勾选“订单名”、“客户名”、“日期”、“款式名”、“纸样名”和“纸样份数”六项，然后单击【布纹线下方信息编辑输入框】右上角的【信息选择】按钮，在弹出的对话框中选择“号型名”和“布料类型”两项，选择的信息会自动进入【信息编辑输入框】，而且进入【信息编辑输入框】的内容可以编辑，具体如图5-38所示。

（5）布纹线信息格式设置后可一直保留，直到下一次修改设置为止。

（6）考虑到画面的简洁性，本书所有的纸样一般不做布纹线信息的标示。要去除纸样布纹线上信息的标示，只需在【布纹设置】选项卡的【信息编辑输入框】中将文字信息删除即可；要隐藏纸样布纹线上的信息，只需在【布纹设置】选项卡中取消【在布纹线上或下显示纸样信息】选项的勾选即可。

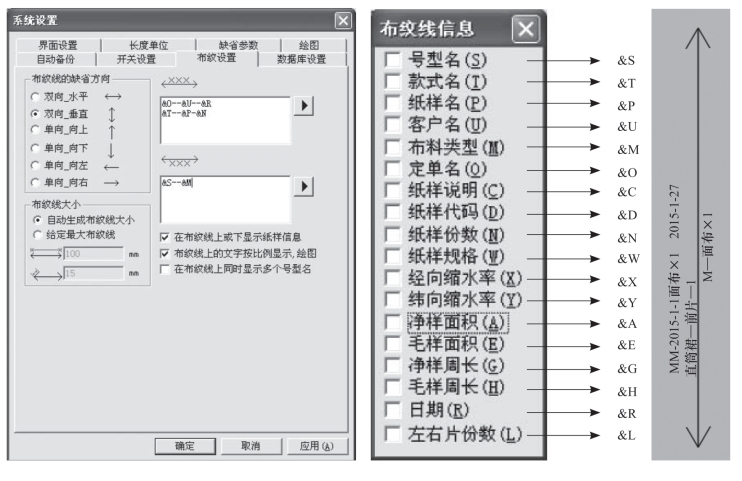

图5-38　布纹线信息格式设置与效果

（7）布纹线上的文字大小和字体可以修改。选中【选项】菜单下的【字体】命令，弹出如图5-39所示的【选择字体】对话框，在对话框中选择【布纹线字体】选项，单击【设置字体】按钮，弹出【字体】对话框，如图5-40所示，可对字体进行相关设置。

图5-39　【选择字体】对话框

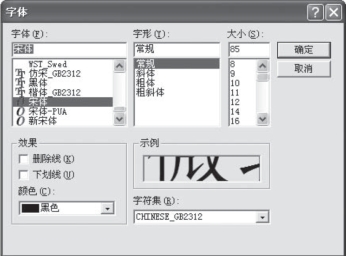

图5-40　【字体】对话框

3.纸样放码

选中【选项】菜单下的【系统设置】命令，在弹出的【系统设置】对话框的【布纹设置】选项卡中取消【在布纹线上或下显示纸样信息】选项的勾选。按【F7】键，将缝份线隐藏。按【Ctrl+F】组合键，显示放码点。按【Ctrl+K】组合键，显示非放码点。

（1）逐点放码：

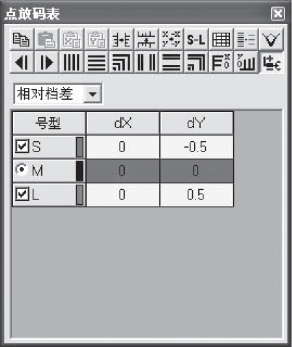

①鼠标单击【快捷工具栏】上的【点放码表】按钮，弹出【点放码表】对话框。单击按钮，将其按起，取消“自动判断放码量正负”的功能。②选中【选择纸样控制点】工具，鼠标单击或框选，选中后里襟片面板的后腰中点，然后移到【点放码表】对话框S码的【dy】输入框内单击，输入数值“-0.5”，再单击按钮，完成该点放码量的输入，如图5-41所示。放码结果会自动显示，如图5-42所示。在空白处单击，取消对点的选择。

③鼠标框选后中线一侧省的右省口点，【点放码表】对话框S码的【dx】输入框内输入数值“0.33”，【dy】输入框内输入数值“-0.5”，再单击按钮，完成该点的放码，如图5-43所示。

图5-41　在【点放码表】对话框中设置放码量

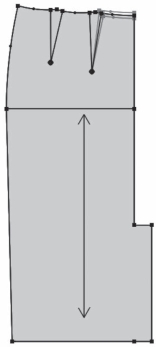

图5-42　后腰中点放码

图5-43　右省口点放码

④后中线一侧省的右省口点在选中状态下，鼠标单击【点放码表】对话框中的按钮，在空白处单击，取消对点的选择。之后框选后中线一侧省的左省口点和省中点，再单击按钮，将右省口点的放码量复制到左省口点和省中点，如图5-44所示。在空白处单击，取消对点的选择。接着框选省尖点A，再单击按钮，将右省口点的dx方向的放码量复制到省尖点A上，之后在【dy】输入框内输入数值“-0.25”，单击按钮，完成该点的放码，如图5-45所示。在空白处单击，取消对点的选择。

⑤鼠标框选侧缝一侧省的省口点，【点放码表】对话框S码的【dx】输入框内输入数值“0.66”，【dy】输入框内输入数值“-0.5”，再单击按钮，完成该点的放码，如图5-46所示。

图5-44　左省口点和省中点放码

图5-45　省尖点A放码

⑥鼠标单击按钮，于空白处单击，取消对点的选择。之后框选省尖点B，再单击按钮，将省口点的dx方向的放码量复制到省尖点B上。在空白处单击，取消对点的选择。鼠标框选省尖点A，单击按钮，于空白处单击，取消对点的选择。接着框选省尖点B，再单击按钮，将A点dy方向的放码量复制到B点上。放码结果如图5-47所示。在空白处单击，取消对点的选择。

图5-46　侧缝一侧省的省口点放码

图5-47　省尖点B放码

⑦继续单击或框选，选择其他的放码点（也可以通过单击按钮或按钮依次向下选点），参照图5-5所示的放码量，完成其他各点的放码。直筒裙最终面、里板放码效果如图5-48、图5-49所示。

图5-48　直筒裙面板放码网状图

图5-49　直筒裙里板放码网状图

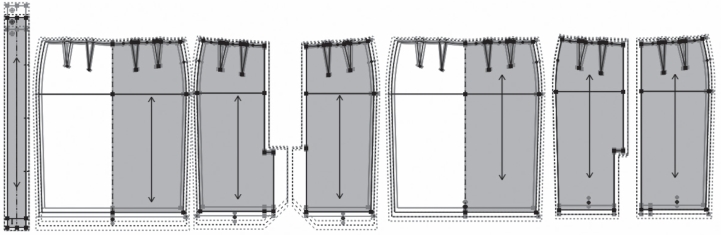

⑧按【F7】键，显示缝份线。直筒裙面、里板带缝份的放码效果如图5-50所示。

图5-50　直筒裙面、里板带缝份的放码网状图

⑨鼠标单击【保存】按钮，在弹出的【另存为】对话框中选择文件保存的目标文件夹，起文件名，单击【保存】按钮即可。

操作提示

● 逐点放码是手工放码的常见方式，在CAD系统中完全可以这样做，只需选择放码点，输入放码量，采取相应的放码方式即可。为了介绍【点放码表】中的各工具，本书中加入了复制、粘贴放码量的方式进行讲解。

● 在选择新的放码点之前，一定要在空白处单击，取消对已经选中的放码点的选择，否则，新设定的放码值会自动覆盖原有的放码值。

● 为方便观察放码效果，放码时建议隐藏缝份线。在基础码上加出的缝份类型和缝份量对所有码都有效。

● 点放码的关键是要熟悉【点放码表】各工具按钮的功能和用法，具体参见第三章、第五节　中的表3-3。

（2）单方向点放码：

逐点放码简洁明了，是最常见的点放码方式，与手工操作的习惯完全一致，但速度慢，重复的工作多。在借助于服装CAD之后，完全可以用更快捷的方式来完成这项工作。这里以前、后片面板放码为例，具体介绍单方向点放码的操作方法。

①单Y方向放码：

a.鼠标移到前、后片纸样上，按一下键盘上的【空格】键，光标变成形后，松开鼠标移动，将前、后片纸样对齐摆放。按【Ctrl+K】组合键，隐藏非放码点。

b.选中【选择纸样控制点】工具，框选前、后片腰线上的所有放码点，如图5-51所示，S码【dy】输入框内单击，输入数值“-0.5”，再单击按钮，完成框选点Y方向的放码，如图5-52所示。在空白处单击，取消对点的选择。

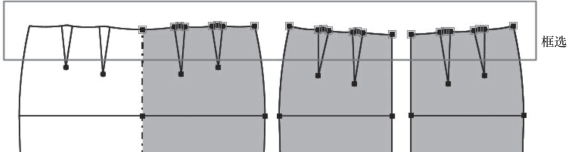

图5-51　框选前、后片腰线上的所有放码点

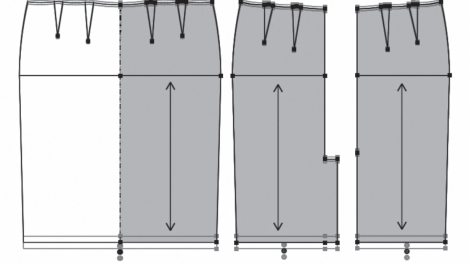

图5-52　前、后片腰线Y 方向放码完成

c.框选前、后片的所有省尖点，S码【dy】输入框内单击，输入数值“-0.25”，再单击按钮，完成省尖点Y方向的放码。在空白处单击，取消对点的选择。

d.框选后片开衩的上端点，S码【dy】输入框内单击，输入数值“0.5”，再单击按钮，完成框选点Y方向的放码。在空白处单击，取消对点的选择。

e.框选前、后片底边的所有放码点，如图5-53所示，S码【dy】输入框内单击，输入数值“1.5”，再单击按钮，完成底边所有点Y方向的放码，如图5-54所示。前、后片纸样Y方向的放码完成。在空白处单击，取消对点的选择。

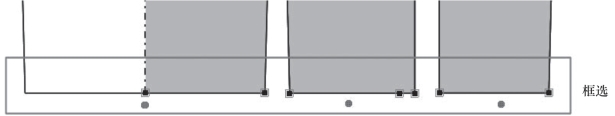

图5-53　框选前、后片底边的所有放码点

图5-54　前、后片底边Y方向放码完成

②单X方向放码：

a.选中【水平垂直翻转】工具，按一下【Shift】键，切换到垂直翻转模式，鼠标在后片里襟纸样上单击，将其垂直翻转。

b.选中【选择纸样控制点】工具，框选前、后片侧缝线上的臀围点和底边点，如图5-55所示，S码【dx】输入框内单击，输入数值“-0.9”，再单击按钮，完成框选点X方向的放码，如图5-56所示。在空白处单击，取消对点的选择。

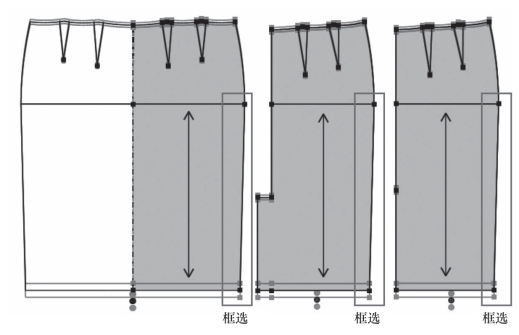

图5-55　框选前、后片侧缝线上的臀围点和底边点

图5-56　前、后片侧缝线上的臀围点和底边点的X方向放码完成

c.框选前、后片侧缝线上的侧腰点，S码【dx】输入框内单击，输入数值“-1”，再单击按钮，完成框选点X方向的放码。在空白处单击，取消对点的选择。

d.框选前、后片侧缝线一侧的省，S码【dx】输入框内单击，输入数值“-0.66”，再单击按钮，完成框选点X方向的放码。在空白处单击，取消对点的选择。

e.框选前、后片中线一侧的省，如图5-57所示，S码【dx】输入框内单击，输入数值“-0.33”，再单击按钮，完成框选点X方向的放码。前、后片纸样X方向的放码完成。在空白处单击，取消对点的选择。

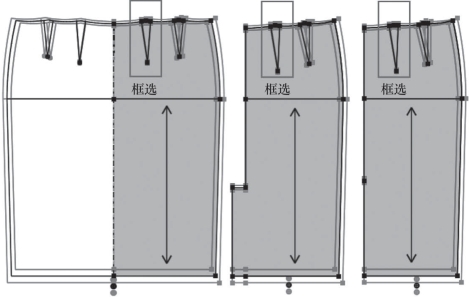

图5-57　框选前、后片中线一侧的省

f.选中【水平垂直翻转】工具，将后片里襟纸样垂直翻转。

（3）线放码：

线放码与点放码的基本原理是一样的，通过将纸样切开，在每条切开线中加入一定的放码量，累加以后，实现放码的目的。这里以前、后片里板放码为例，具体介绍线放码的操作方法。

①鼠标单击【快捷工具栏】上的【线放码表】按钮，弹出【线放码表】对话框。

②按【Ctrl+F】组合键，隐藏放码点。

③鼠标单击选中【线放码表】对话框中的【输入水平放码线】工具按钮，按左键单击画起点和终点，右键单击结束的方式，依次画出A、B、C、D共4条水平放码线。再选中【线放码表】对话框中的【输入垂直放码线】工具按钮，依次画出1、2、3、4、5、6、7、8、9、10、11、12共12条垂直放码线。以上操作如图5-58所示。

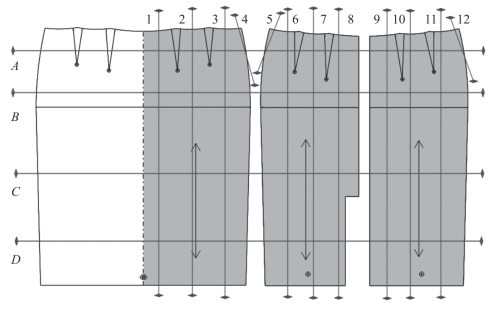

图5-58　画出水平和垂直放码线

④选中【选择放码线】工具按钮，鼠标框选垂直放码线1、2、7、8、9、10，q1、q2、q3各码的放码量输入框被激活。鼠标在S码的【q1】输入框内单击，输入数值“-0.33”，其他输入框中的放码量会按照均码的方式自动生成，如图5-59所示。鼠标单击【应用】按钮，完成框选线放码量的输入。

⑤鼠标框选垂直放码线3、6、11，然后在S码的【q1】输入框内单击，输入数值“-0.24”，如图5-60所示，单击【应用】按钮，完成框选线放码量的输入。

图5-59　输入线1、2、7、8、9、10的放码量

图5-60　输入线3、6、11的放码量

⑥鼠标框选垂直放码线4、5、12，然后在S码的【q1】输入框内单击，输入数值“-0.1”，如图5-61所示，单击【应用】按钮，完成框选线放码量的输入。

⑦鼠标框选水平放码线A、B，然后在S码的【q1】输入框内单击，输入数值“-0.25”，如图5-62所示，单击【应用】按钮，完成框选线放码量的输入。

图5-61　输入线4、5、12的放码量

图5-62　输入线A、B的放码量

⑧用同样方法，数值分别为“-0.5”、“-1”，依次完成水平放码线C、D放码量的输入。

⑨鼠标单击【放码】按钮，完成直筒裙前、后片里板的放码，如图5-63所示。

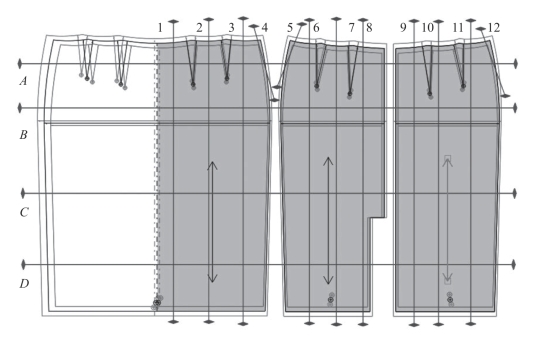

图5-63　直筒裙前、后片里板放码网状图

⑩鼠标单击【显示/隐藏放码线】按钮，将其按起，隐藏放码线，如图5-64所示。

⑪按【Ctrl+F】组合键，显示放码点。选中【放码工具栏】中的【各码对齐】工具，鼠标依次单击X、Y和Z点，以选择点为放码基准点，将直筒裙前、后片里板各码纸样对齐，如图5-65所示。直筒裙前、后片里板线放码完成。

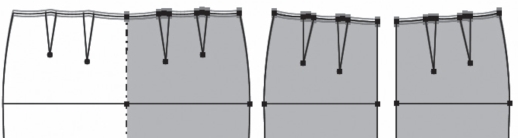

图5-64　隐藏放码线的放码网状图

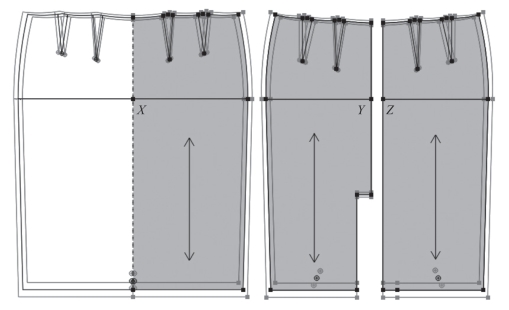

图5-65　各码分别以X、Y、Z为放码基准点对齐

操作提示

线放码的关键也是要熟悉【线放码表】各工具按钮的功能和用法，具体参见第三章、第五节　中的表3-4。

（4）按方向键放码：

按方向键放码与点放码的基本原理和操作方法是一样的，不同点在于按方向键放码的放码量可以累加，点放码则不可以；按方向键放码仅限于水平和垂直方向放码，而点放码可在任意方向进行。这里以腰头纸样放码为例，具体介绍按方向键放码的操作方法。

①选中【旋转衣片】工具，将腰头纸样旋转90°，水平摆放。

②鼠标单击【快捷工具栏】上的【按方向键放码】工具，弹出【按方向键放码】对话框。

③选中【选择纸样控制点】工具，框选腰头左侧的放码点和纽扣，如图5-66所示。连续单击按钮两次，放码量为4cm，完成框选点和纽扣的放码，如图5-67所示。

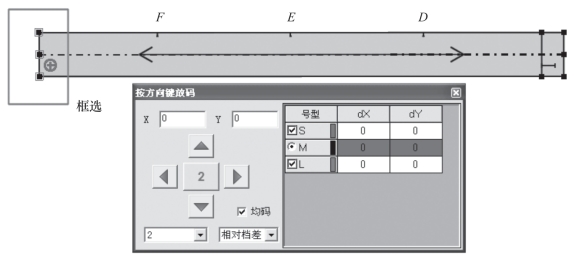

图5-66　框选放码点

图5-67　完成放码

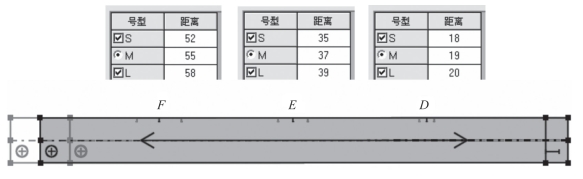

④选中【剪口】工具，鼠标移到剪口D上，右键单击，弹出的【剪口】对话框中将距离设为图5-68所示，单击【确定】按钮，完成剪口D的放码。以同样方法，参照图5-68所示，完成E、F两个剪口的放码。

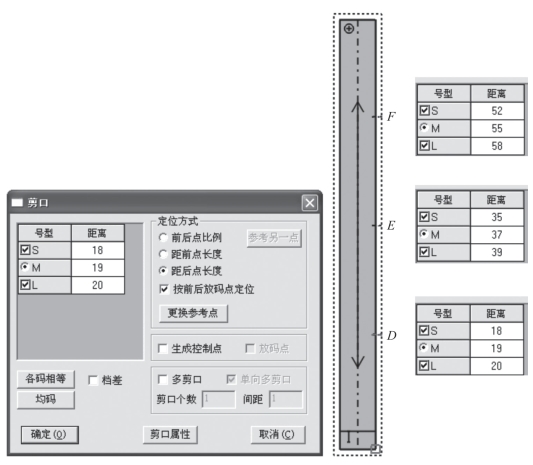

图5-68　剪口放码

教师指导

如果要在【按方向键放码】对话框中自行设定放码步长，可按如下方法操作：

（1）单击【步长选择框】中的下拉按钮，选择【…】选项，如图5-69所示，弹出【自定义步长】对话框，输入步长值“0.7”，如图5-70所示，单击【插入】按钮，输入的步长值自动出现在下面的【步长列表框】中。

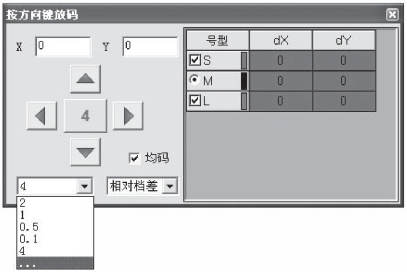

图5-69　选择【...】选项

图5-70　输入步长值“0.7”

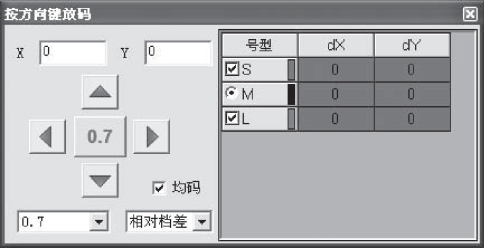

（2）单击【确定】按钮，【步长选择框】和【步长选择】按钮同步显示该步长值，如图5-71所示。

图5-71　【步长选择框】和【步长选择】按钮同步显示插入的步长值

另外，单击【步长选择】按钮，可循环选择【步长选择框】中的步长值。
