背心式上衣的结构设计
【摘要】：图4-331背心省上衣前片结构和变化图3.背心省上衣前片CAD结构设计打开“原型上衣前片”文件，将其以文件名“背心省上衣”保存。图4-335完成全部转省图4-335完成全部转省图4-336移动结构线图4-336移动结构线图4-337背心省上衣纸样本章小结通过大量的服装部件结构设计实例，系统介绍了与中主要工具的用法，重点是操作的流程与方法，难点是工具与快捷键的灵活应用，关键在于实践。
1.背心省上衣款式图（图4-330）

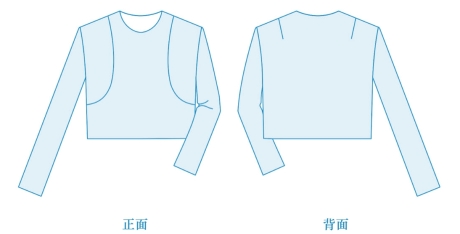

图4-330 背心省上衣款式图
2.背心省上衣前片结构和变化图（图4-331）
图4-331 背心省上衣前片结构和变化图
3.背心省上衣前片CAD结构设计
（1）打开“原型上衣前片”文件，将其以文件名“背心省上衣”保存。
（2）选中【等份规】工具
，将肩线EF三等份。选中【智能笔】工具
，将G点、C点与侧缝线上距离A点8.4cm的H点以曲线连接，并用【调整】工具
将曲线调圆顺，如图4-332所示。
（3）选中【剪断线】工具
，将线段GCH在C点剪断。选中【转省】工具
，鼠标框选前片所有的结构线，右键单击，再单击线段HC，右键单击，接着单击省线BC，按住【Ctrl】键，再单击省线DC，弹出【转省】对话框，输入转省比例值“50”，如图4-333所示，单击【确定】按钮，转省完成，如图4-334所示。
图4-332 画曲线

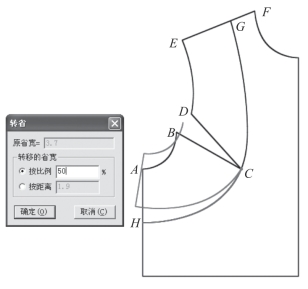

图4-333 转省设置
图4-334 完成一半转省
（4）选中【转省】工具
，鼠标框选前片所有的结构线，右键单击，再单击线段GC，右键单击，接着单击省线DC和BC，转省完成，如图4-335所示。
（5）选中【移动】工具
，按一下【Shift】键，取消复制功能，将多边形ABEGCH向左移动适当距离。选中【剪断线】工具
，将线段GC与CH接成一条整线，并用【调整】工具
将曲线调圆顺，如图4-336所示。
（6）选中【剪刀】工具
，生成背心省上衣前片和侧片纸样。选中【纸样对称】工具
，将前片纸样关联对称展开，选中【布纹线】工具
，将布纹线移到对称中线上，如图4-337所示。
（7）单击【保存】工具
，将背心省上衣纸样保存即可。
图4-335 完成全部转省
图4-336 移动结构线

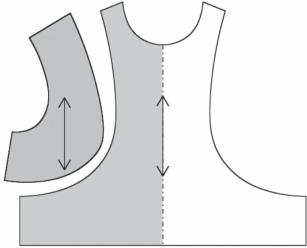

图4-337 背心省上衣纸样
本章小结
通过大量的服装部件结构设计实例，系统介绍了【设计工具栏】与【纸样工具栏】中主要工具的用法，重点是操作的流程与方法，难点是工具与快捷键的灵活应用，关键在于实践。
思考与练习题
1.本章应用中用到了【智能笔】工具
的哪些功能？
2.用【智能笔】工具
作线段的垂线与用【角度线】工具
作线段的垂线有何不同？
3.【Shift】键、【Ctrl】键、【空格】键、【F9】键、【F7】键和【Ctrl+F】组合键的主要功能是什么？
4.【插入省褶】工具
、【褶展开】工具
、【分割、展开、去除余量】工具
、【荷叶边】工具
的功能与操作方法有何不同？
5.【转省】工具
、【对接】工具
、【旋转】工具
的功能与操作方法有何不同？
6.【合并调整】工具
的主要作用是什么？
7.将本章介绍的内容反复练习三遍。
8.在本章内容的基础上，适当找一些类似的服装款式结构进行拓展练习。
应用实践——
典型服装工业纸样设计
课题名称：典型服装工业纸样设计
课题内容：直筒裙工业纸样设计
女衬衫工业纸样设计
插肩袖夹克工业纸样设计
教学课时：24课时
重点难点：1.样板编辑。
2.样板放码。
学习目标：1. 参照光盘视频介绍，独立完成直筒裙、女衬衫和插肩袖夹克的结构制图。
2. 通过观看视频操作，结合本书介绍，在教师的必要指导下，完成直筒裙、女衬衫和插肩袖夹克的样板编辑与放码。
3. 说出放缝、打剪口、开省、钻孔、定纽扣位、布纹线信息设置的操作要点；说出单方向放码、角度放码、线放码、按方向键放码的异同，并依据不同放码要求，灵活选择放码方法。
4. 在完成本章的实践操作基础上，通过独立探究或小组合作的方式，完成其他有代表性服装的工业纸样设计。
学习提示： 样板编辑的流程、方法和样板放码是重点，缝份与缝型、剪口、钻孔的设定与调整和单方向放码、角度放码是难点。将看书与观看对应的操作视频有机结合依然是学好本章内容、化解重点与难点的关键。操作过程中一定要灵活应用【F4】、【F7】、【F9】、【Ctrl+F】、【Ctrl+K】、【Ctrl+C】、【Ctrl+V】等功能快捷键。
